Introduzione
Grazie per l'acquistoasing the Pyle PT-1600 800W Power Amplifier. This manual provides detailed instructions for the proper setup, operation, maintenance, and troubleshooting of your new amplificatore. Leggere attentamente questo manuale prima di utilizzare il prodotto per garantire prestazioni sicure e ottimali.

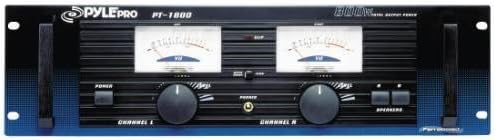

Figura 1: Fronte view of the Pyle PT-1600 800W Power Amplifier, showing dual illuminated voltage meters, volume controls for each channel, and power/speaker buttons.
Istruzioni di sicurezza
Always follow these basic safety precautions when using the Pyle PT-1600 amplificatore:
- Non esporre l'unità alla pioggia o all'umidità.
- Non rimuovere il coperchio. Non ci sono parti riparabili dall'utente all'interno. Affidare tutta la manutenzione a personale qualificato.
- Assicurare una ventilazione adeguata. Non ostruire le aperture di ventilazione.
- Collegare solo a una presa di corrente CA dotata di messa a terra.
- Scollegare l'unità durante i temporali o quando non viene utilizzata per lunghi periodi.
- Evitare di posizionare l'unità vicino a fonti di calore come radiatori, bocchette di riscaldamento, stufe o altri apparecchi (inclusi amplificatori) che producono calore.
Caratteristiche
The Pyle PT-1600 amplifier is equipped with the following key features:
- Dual XLR and 1/4-inch combo jack and RCA inputs.
- Controllo del volume separato per ciascun canale.
- A/B speaker selector.
- Stereo or bridged power operation at 4 or 8 ohms with stereo/mono switch.
- Dual illuminated voltage metri.
- Meter range selection.
- Front panel headphone jack.
- Switched AC accessory outlet.
- Heavy-duty fan-cooled aluminum heat sinks.
- Doppio volumetage funzionamento (110V/220V).
- Risposta in frequenza: 10Hz-50kHz.
- Rack mountable design.
Impostare
Disimballaggio e ispezione
Rimuovere con attenzione il file ampEstrarre il filtro dall'imballaggio. Ispezionare l'unità per verificare eventuali segni di danni che potrebbero essersi verificati durante il trasporto. In caso di danni, contattare immediatamente il rivenditore.
Posizionamento
Posizionare il amplifier on a stable, flat surface or mount it in a standard 19-inch equipment rack. Ensure adequate ventilation around the unit. Do not place it in an enclosed cabinet without proper airflow.
Connessioni
Prima di effettuare qualsiasi collegamento, assicurarsi che amplifier è spento e scollegato dalla presa di corrente.
- Connessioni di ingresso: Collega la tua sorgente audio (mixer, pre-amplificatore, ecc.) al amplifier's input jacks. The PT-1600 features dual XLR, 1/4-inch combo jacks, and RCA inputs. Use the appropriate cable for your source.
- Collegamenti degli altoparlanti: Collega i tuoi altoparlanti a amplifier's speaker output terminals. Ensure correct polarity (+ to + and - to -) for all speakers. The amplifier supports stereo or bridged operation. Refer to the "Operating" section for details on configuring stereo/mono mode.
- Collegamento elettrico: After all audio connections are made, connect the amplifier's power cord to a grounded AC power outlet. The unit supports dual voltage operation (110V/220V); ensure the voltage selector switch (if present, typically on the rear) is set correctly for your region.
Operativo
Accensione/spegnimento
Premere il tasto ENERGIA pulsante sul pannello frontale per accendere il amplifier on or off. It is recommended to turn on the amplifier after all other audio equipment and turn it off before other equipment to prevent pops or thumps.
Controllo del volume
IL amplifier features separate volume controls for Channel L and Channel R. Adjust these knobs to set the desired output level for each channel. Start with the volume controls at their minimum setting before powering on.
Speaker Selector (A/B)
Use the A/B speaker selector switch to choose which set of speakers (if connected) you wish to use. This allows for flexible speaker configurations.
Stereo/Mono (Bridged) Operation
The PT-1600 can operate in stereo or bridged (mono) mode. In bridged mode, the amplifier combines the power of both channels into a single, more powerful mono output, typically for driving a single, high-power speaker or subwoofer. Consult the rear panel for the stereo/mono switch and specific speaker connection instructions for bridged mode (usually using specific terminals).
Volume illuminatotage Metri
The dual illuminated voltage meters provide a visual indication of the output level for each channel. Use the meter range selection switch to adjust the sensitivity of these meters for optimal readability based on your audio signal level.
Presa per cuffie
A headphone jack is located on the front panel for private monitoring of the audio output. Connecting headphones will typically mute the speaker outputs.
Switched AC Accessory Outlet
The rear panel may feature a switched AC accessory outlet. This outlet provides power to other equipment that turns on/off with the amplifier, simplifying power management for your audio setup. Do not exceed the maximum power rating for this outlet.
Manutenzione
Pulizia
Pulisci l'esterno del amplifier with a soft, dry cloth. Do not use liquid cleaners or aerosol sprays, as they may damage the finish or internal components. Ensure the unit is unplugged before cleaning.
Ventilazione
Regularly check that the ventilation openings are clear of dust and debris to ensure proper airflow and prevent overheating. The heavy-duty fan-cooled aluminum heat sinks are designed for efficient cooling, but obstructions can impair their function.
Magazzinaggio
Se si memorizza il amplifier per un periodo prolungato, scollegarlo dalla fonte di alimentazione e conservarlo in un luogo fresco e asciutto, lontano dalla luce solare diretta e da temperature estreme.
Risoluzione dei problemi
If you experience issues with your Pyle PT-1600 amplifier, fare riferimento ai seguenti problemi comuni e alle relative soluzioni:
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Nessun potere | Cavo di alimentazione non collegato; Presa di corrente difettosa; Ampfusibile dell'alimentatore bruciato. | Ensure power cord is securely plugged in. Test the outlet with another device. If fuse is accessible and replaceable, replace with correct type (refer to specifications). If not, seek professional service. |
| Nessuna uscita audio | Input cables not connected; Speaker cables not connected or incorrect polarity; Volume controls set too low; Speaker selector incorrect; Source device not playing. | Check all input and speaker cable connections. Verify speaker polarity. Increase volume controls. Ensure A/B speaker selector is set correctly. Confirm audio source is active and playing. |
| Suono distorto | Input signal too high (clipping); Volume set too high; Speaker impedance mismatch; Damaged speaker. | Reduce input signal level from source. Lower amplifier volume. Ensure speaker impedance matches amplifier's capabilities (4 or 8 ohms). Test with different speakers if possible. |
| Surriscaldamento | Insufficient ventilation; Prolonged high-volume operation; Speaker impedance too low. | Assicurare uno spazio adeguato attorno al amplifier for airflow. Reduce volume or allow unit to cool down. Verify speaker impedance is within specified range. |
If the problem persists after trying these solutions, please contact Pyle customer support or a qualified service technician.
Specifiche
The following are the technical specifications for the Pyle PT-1600 800W Power Amplificatore:
- Modello: PT-1600
- Uscita Wattage: 800 Watt
- Risposta in frequenza: Da 10 Hz a 50 kHz
- Dimensioni del prodotto (L x P x A): 58.42 x 20.32 x 43.18 cm (circa 23 x 8 x 17 pollici)
- Peso del prodotto: 15.59 kg (circa 34.37 libbre)
- Tipi di input: XLR, 1/4-inch Combo Jack, RCA
- Impedenza di uscita: 4 or 8 Ohms (Stereo/Bridged)
- Voltage Operazione: Doppio volumetage(110V/220V)
- Rack Mount Dimensions: 18 7/8" (W) x 4 1/2" (H) x 12" (D)
Garanzia e supporto
Per informazioni sulla garanzia e supporto tecnico, fare riferimento alla documentazione inclusa con l'acquisto o visitare il sito ufficiale Pyle websito. Conservare la ricevuta d'acquisto come prova d'acquisto per eventuali reclami in garanzia.
Ufficiale Pyle Websito: www.pyleusa.com
