NESA TD-45 1200W 4-Channel Micro AmpManuale utente lifier

1. Introduzione

This manual provides detailed instructions for the installation, operation, and maintenance of your NESA TD-45 1200W 4-Channel Micro Amplifier. Please read this manual thoroughly before use to ensure proper function, safety, and to maximize the performance of your car audio system.

The NESA TD-45 is a compact yet powerful 4-channel amplifier designed to enhance your vehicle's sound system. Key features include:

Potenza di picco in uscita di 1200 W.
8GA power terminals and 12GA speaker outputs for robust connections.
Minimum speaker impedance of 2 ohms for flexible speaker configurations.
Adjustable input sensitivity from 200mV to 6V.
Stable performance with low total harmonic distortion (0.5%) and a wide frequency response (10-35 KHz).

2. Informazioni sulla sicurezza

Per prevenire lesioni o danni al amplifier and other components, observe the following safety precautions:

Installazione professionale consigliata: Installation of car audio equipment can be complex. If you are unsure about any part of the installation process, seek assistance from a qualified professional installer.
Scollegare la batteria: Prima di iniziare qualsiasi intervento elettrico, scollegare sempre il terminale negativo della batteria del veicolo per evitare cortocircuiti.
Cablaggio corretto: Ensure all wiring is correctly connected and insulated to prevent shorts and electrical hazards. Use appropriate gauge wires as specified (8GA for power, 12GA for speakers).
Ventilazione: Montare il ampInstallare il generatore in un luogo che consenta un'adeguata circolazione dell'aria per evitare il surriscaldamento. Evitare il montaggio in spazi chiusi senza ventilazione.
Evitare l'umidità: Non esporre il amplificatore all'acqua o all'umidità eccessiva.
Correct Impedance: Ensure connected speakers meet the minimum impedance requirement of 2 ohms. Connecting speakers with lower impedance can damage the amppiù vivace.
Protezione del fusibile: Always use an external fuse on the main power wire, close to the battery, with an appropriate rating for the amppiù vivace.

3. Configurazione e installazione

3.1 Disimballaggio

Rimuovere con attenzione il file amplifier from its packaging. The box should contain:

NESA TD-45 1200W 4-Channel Micro Amppiù vivace

3.2 Montaggio del Amppiù vivace

Scegliere un luogo sicuro, asciutto e ben ventilato per il montaggio del amplifier. Ensure there is sufficient space around the amplifier for air circulation to prevent overheating. Avoid mounting it directly on carpet or in areas prone to vibration or moisture.

3.3 Collegamenti di cablaggio

Refer to the diagram below for proper wiring connections. Ensure all connections are tight and secure.

NESA TD-45 4-Channel Micro Amplificatore che mostra i terminali di ingresso e di uscita

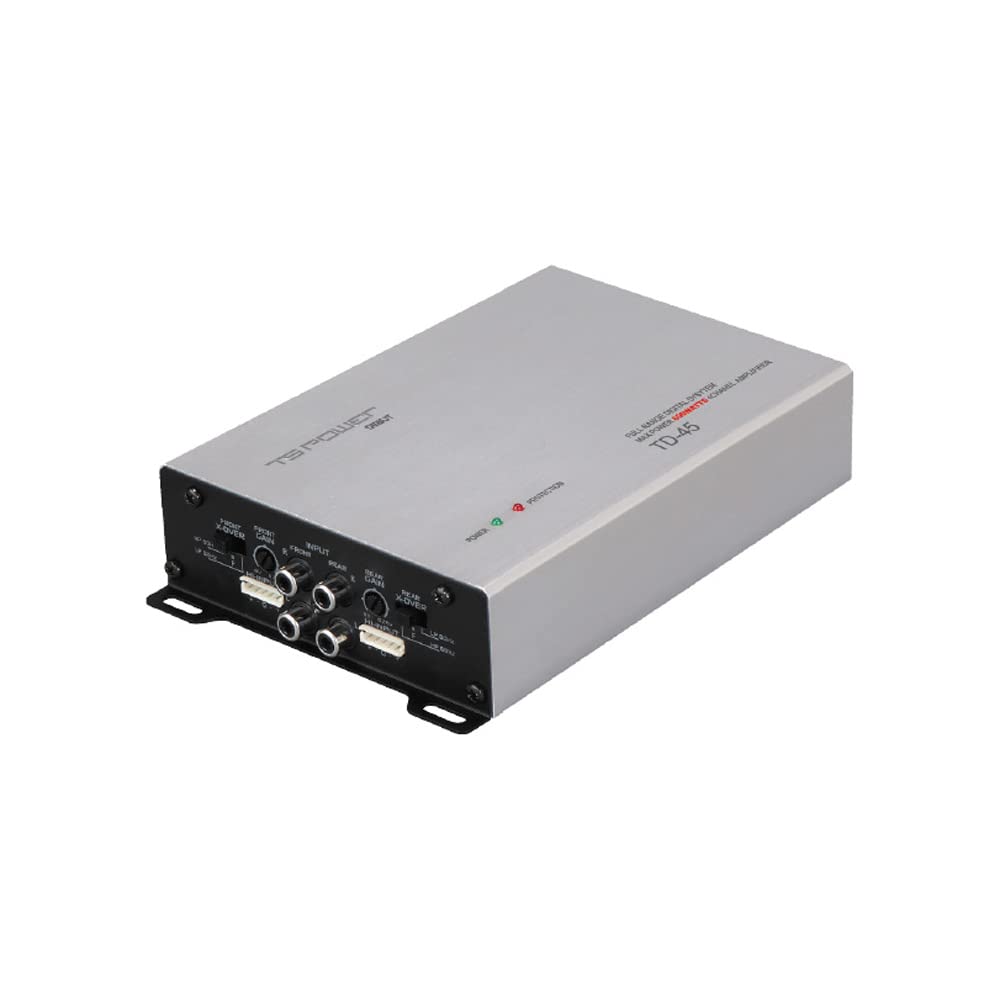

Figura 1: NESA TD-45 4-Channel Micro Amplifier. This image displays the compact design and the various input and output terminals for power, ground, remote, and speaker connections.

Collegamenti di potenza

+12V (Alimentazione): Connect an 8-gauge (8GA) power cable directly from the positive terminal of the vehicle's battery to the +12V terminal on the amplifier. Install an appropriate fuse (not included) within 18 inches (45 cm) of the battery.
GND (Terra): Connect an 8-gauge (8GA) ground cable from the GND terminal on the amplificatore su una superficie metallica pulita e non verniciata del telaio del veicolo. Assicurarsi che il collegamento elettrico sia corretto.
REM (Accensione a distanza): Collegare un cavo di accensione remota dall'uscita remota dell'unità principale al terminale REM sul amplificatore. Questo filo segnala il amplifier per accendere e spegnere con l'unità principale.

Connessioni di ingresso audio

Collegare i cavi RCA dal pre-amplificatore dell'unità principaleamp uscite ai jack di ingresso RCA sul amppiù vivace.

Collegamenti di uscita degli altoparlanti Speaker

Connect your speakers to the 12-gauge (12GA) speaker output terminals. Ensure correct polarity (+ to + and - to -) for each speaker. The amplifier supports a minimum speaker impedance of 2 ohms per channel in stereo mode.

Modalità stereo: Connect one speaker per channel.
Modalità a ponte: For higher power output to a single speaker (e.g., a subwoofer), two channels can be bridged. Refer to the amplifier's specific bridging instructions, typically found on the unit itself or in a separate diagram. When bridging, ensure the combined impedance of the bridged speaker meets the amplifier's minimum bridged impedance requirement (e.g., 4 ohms).

Regolazione della sensibilità di ingresso

IL amplifier features an input sensitivity control (gain) with a range of 200mV to 6V. This control matches the amplifier's input level to the output level of your head unit. To set the gain:

Girare il ampil controllo del guadagno del generatore al minimo (completamente in senso antiorario).
Imposta il volume dell'unità principale a circa il 75-80% del suo massimo.
Aumenta lentamente il ampil controllo del guadagno del filtro finché non senti una leggera distorsione, quindi abbassalo leggermente finché il suono non diventa chiaro.

4. Funzionamento del Amppiù vivace

4.1 Accensione/spegnimento

IL amplifier will automatically turn on when your head unit is powered on (via the remote turn-on wire) and turn off when the head unit is switched off.

4.2 Understanding Output Power

The NESA TD-45 offers versatile power output configurations:

Uscita stereo: 100W x 4 channels at 4-Ohm impedance.
Uscita stereo: 150W x 4 channels at 2-Ohm impedance.
Bridged Output: 300W x 2 channels at 4-Ohm impedance (for two bridged pairs).

4.3 Audio Performance Characteristics

IL amplifier is designed for clear audio reproduction:

Distorsione armonica totale (THD): 0.5% (ensures minimal signal distortion).
Risposta in frequenza: 10-35 KHz (covers a wide range of audible frequencies).
Rapporto segnale/rumore (SNR): 70dB (indicates a good ratio of music signal to background noise).

5. Manutenzione

The NESA TD-45 amplifier requires minimal maintenance to ensure long-term performance:

Pulizia: Pulire periodicamente il ampl'esterno del filtro con un panno morbido e asciutto. Non utilizzare prodotti chimici aggressivi o detergenti abrasivi.
Ventilazione: Assicurarsi che il ampLe alette di raffreddamento del lifier sono prive di polvere e detriti per garantire una corretta dissipazione del calore.
Connessioni: Occasionally check all power, ground, remote, and speaker connections to ensure they remain tight and free from corrosion.
Evitare l'umidità: Mantieni il amplifier away from any sources of moisture or liquids.

6. Risoluzione Dei Problemi

Se riscontri problemi con il tuo amplifier, consultare la seguente guida alla risoluzione dei problemi:

Problema	Possibile causa	Soluzione
Amplifier non si accende	Nessuna alimentazione al terminale +12V Collegamento a terra scadente Nessun segnale di accensione remoto Fusibile bruciato	Check power wire and battery connection. Ensure ground wire is securely connected to clean chassis. Verificare il collegamento del cavo remoto all'unità principale. Replace fuse if blown (ensure correct rating).
Nessuna uscita audio	RCA input cables disconnected Cavi degli altoparlanti scollegati o in cortocircuito L'unità principale non invia il segnale	Controllare le connessioni RCA su entrambi amplificatore e unità principale. Inspect speaker wiring for breaks or shorts. Verify head unit is powered on and playing audio.
Suono distorto	Guadagno impostato troppo alto Incorrect speaker impedance Sorgente audio di scarsa qualità	Ridurre l'impostazione della sensibilità di ingresso (guadagno). Ensure speakers meet the minimum 2-ohm impedance. Test with a different audio source or lower head unit volume.
Ampil lificatore si surriscalda	Ventilazione insufficiente Impedenza dell'altoparlante troppo bassa Overdrive il amppiù vivace	Trasferirsi amplifier to a better ventilated area. Check speaker impedance; ensure it's not below 2 ohms. Reduce gain or volume levels.

7. Specifiche

Detailed technical specifications for the NESA TD-45 amplificatore:

Caratteristica	Specificazione
Modello	TD-45
Numero di canali	4
Potenza in uscita (picco)	1200W
RMS Power (4-Ohm Stereo)	100W x 4
RMS Power (2-Ohm Stereo)	150W x 4
RMS Power (4-Ohm Bridged)	300W x 2
Impedenza minima degli altoparlanti	2 Ohm
Sensibilità di ingresso	200 mV - 6 V
Distorsione armonica totale (THD)	0.5%
Risposta in frequenza	Frequenza
Rapporto segnale / rumore (SNR)	70 dB
Terminali di alimentazione	8GA
Uscite degli altoparlanti	12GA
Dimensioni articolo (L x P x A)	9 x 4.75 x 1.5 pollici
Voltage	6 Volt (Volt operativotage Gamma)
Peso dell'articolo	9 libbre

8. Informazioni sulla garanzia

Warranty terms and conditions for the NESA TD-45 amplifier are provided by the manufacturer or retailer at the time of purchase. Please retain your proof of purchase for warranty claims. For specific details regarding warranty coverage, duration, and procedures, please refer to the documentation included with your product or contact your point of purchase.

9. Supporto

For technical assistance, installation questions, or service inquiries not covered in this manual, please contact your authorized NESA dealer or the manufacturer's customer support. Contact information can typically be found on the product packaging or the manufacturer's official websito.

Nesa TD-45
