1. Introduzione
Questo manuale fornisce informazioni essenziali per la corretta installazione, il funzionamento e la manutenzione della centrale Dieffematic AUTUN2. AUTUN2 è progettata per gestire uno o due motori a 230 V per diversi sistemi di automazione, come cancelli o porte. Si prega di leggere attentamente questo manuale prima di procedere con l'installazione o l'utilizzo per garantire sicurezza e prestazioni ottimali.
Conservare questo manuale in un luogo sicuro per poterlo consultare in futuro.
2. Informazioni sulla sicurezza
AVVERTIMENTO: L'installazione errata o l'uso improprio possono causare gravi lesioni o danni. Tutti i collegamenti elettrici e la programmazione devono essere eseguiti da personale qualificato, nel rispetto delle normative e dei codici elettrici locali.
- Scollegare l'alimentazione prima di eseguire qualsiasi intervento sulla centralina o sui motori collegati.
- Assicurarsi che tutti i cavi siano correttamente dimensionati e isolati.
- Installare dispositivi di sicurezza adeguati (ad esempio fotocellule, bordi di sicurezza) come richiesto dalle normative locali.
- Non modificare la centralina. Qualsiasi modifica invaliderà la garanzia e potrebbe compromettere la sicurezza.
- Tenere i bambini e le persone non autorizzate lontano dal sistema di automazione durante il funzionamento.
3. Contenuto della confezione
Verificare che tutti i componenti siano presenti e integri al momento del disimballaggio:
- Unità di controllo Dieffematic AUTUN2
- Manuale di istruzioni (questo documento)
- Ferramenta di montaggio (viti, tasselli) - può variare in base al pacchetto
4. Prodotto finitoview
Dieffematic AUTUN2 è una robusta unità di controllo progettata per il funzionamento affidabile di motori a 230 V. È dotata di ingressi per vari dispositivi di sicurezza e comando, nonché di uscite per il controllo del motore e funzioni ausiliarie.

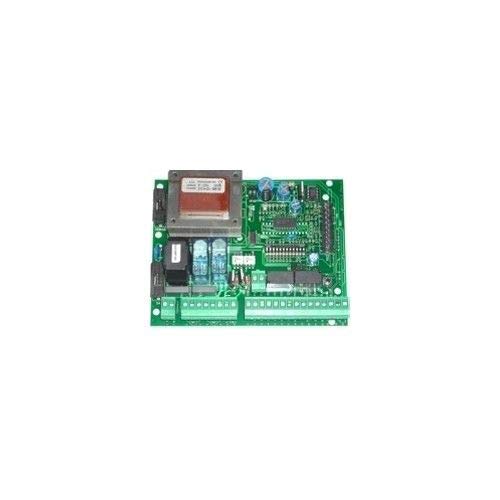

Figura 1: Unità di controllo Dieffematic AUTUN2. Questa immagine mostra l'alloggiamento principale dell'unità di controllo, con i vari morsetti di collegamento per alimentazione, motori e accessori. I componenti interni sono visibili, indicando la disposizione dei cavi.
Le caratteristiche principali includono:
- Supporto per uno o due motori da 230 V.
- Ricevitore integrato per telecomandi.
- Parametri operativi regolabili (ad esempio, forza, tempo di pausa).
- Ingressi per fotocellule di sicurezza, pulsanti di arresto e altri dispositivi di comando.
5. Installazione e configurazione
5.1 Montaggio dell'unità di controllo
- Scegliere un luogo adatto, protetto dalle intemperie e facilmente accessibile per la manutenzione.
- Assicurarsi che la superficie di montaggio sia piana e sicura.
- Utilizzare l'hardware di montaggio fornito per fissare saldamente l'unità di controllo alla parete o al palo.
5.2 collegamenti elettrici
IMPORTANTE: Tutti i cablaggi devono essere eseguiti con l'alimentazione principale scollegata.
- Alimentazione principale (230 V CA): Collegare l'alimentazione principale ai terminali designati (L, N, PE). Assicurarsi che la messa a terra sia corretta.
- Collegamenti motore: Collegare il/i motore/i ai rispettivi terminali (ad esempio, M1, M2 per due motori). Seguire lo schema elettrico del produttore del motore per la corretta fase e direzione.
- Dispositivi di sicurezza (fotocellule, bordi di sicurezza): Collegare i dispositivi di sicurezza agli ingressi dedicati. Questi dispositivi sono fondamentali per prevenire gli incidenti.
- Dispositivi di comando (pulsanti, interruttori a chiave): Collegare i dispositivi di comando agli ingressi appropriati (ad esempio, START, STOP).
- Accessori (luce lampeggiante, luce di cortesia): Collegare i dispositivi ausiliari ai terminali di uscita designati.
5.3 Programmazione iniziale
Dopo aver effettuato e verificato tutti i collegamenti, ripristinare l'alimentazione all'unità. Fare riferimento alla sezione di programmazione specifica nel manuale dettagliato (se fornito separatamente) per:
- Apprendimento della direzione motoria.
- Regolazione della forza.
- Impostazione del tempo di pausa.
- Accoppiamento telecomando.
6. Funzionamento
Una volta installato e programmato, il sistema di automazione può essere azionato tramite telecomandi o dispositivi di comando cablati.
- Apertura/Chiusura: Premere il pulsante assegnato sul telecomando o sul pulsante cablato per avviare il ciclo di apertura o chiusura.
- Stop: Per arrestare il movimento, premere il pulsante STOP o lo stesso pulsante di comando durante il funzionamento.
- Intervento di sicurezza: Se un dispositivo di sicurezza (ad esempio una fotocellula) rileva un ostacolo, il movimento si arresta o inverte, a seconda della programmazione.
7. Manutenzione
Una manutenzione regolare garantisce la longevità e il funzionamento sicuro del vostro sistema di automazione. Eseguite periodicamente i seguenti controlli:
- Ispezione visiva: Controllare eventuali danni visibili all'unità di controllo, al cablaggio o ai motori.
- Pulizia: Mantenere l'unità di controllo e i dispositivi di sicurezza (ad esempio, le lenti delle fotocellule) puliti e privi di polvere, sporco o ragnowebs.
- Prova di funzionalità: Verificare periodicamente i dispositivi di sicurezza (ad esempio, bloccare il raggio della fotocellula) per accertarsi che funzionino correttamente.
- Elementi di fissaggio: Assicurarsi che tutte le viti di montaggio e i collegamenti dei terminali siano ben serrati.
Per interventi di manutenzione o riparazioni complessi, contattare un tecnico qualificato.
8. Risoluzione Dei Problemi
Questa sezione affronta i problemi più comuni. Per problemi non elencati qui, consultare un tecnico qualificato.
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Il sistema non risponde ai comandi. |
|
|
| Il motore gira nella direzione sbagliata. | Cablaggio o programmazione del motore errati. | Invertire il cablaggio del motore o ripetere la procedura di apprendimento della direzione del motore. |
| Il sistema si arresta inaspettatamente. |
|
|
9. Specifiche
- Marca: Dieffematico
- Modello: AUTUNNO2
- Alimentazione elettrica: 230 V CA
- Compatibilità motore: 1 o 2 motori da 230 V
- ASIN: B07JR7GMMX
- Prima data disponibile: 20 settembre 2018
10. Garanzia e supporto
La centralina Dieffematic AUTUN2 è coperta da garanzia del produttore contro difetti di materiali e fabbricazione. La durata e i termini della garanzia sono soggetti alle normative locali e al punto vendita.
Per supporto tecnico, reclami in garanzia o assistenza, contattare il rivenditore autorizzato Dieffematic o direttamente il produttore. Conservare la prova d'acquisto ai fini della garanzia.
