1. Introduzione
This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your MTD SMART RC 125 ride-on lawnmower. Please read this manual thoroughly before operating the machine to ensure proper use and to prevent injury or damage.
The MTD SMART RC 125 is a compact and agile ride-on lawnmower designed for efficient lawn care on areas up to 2000 m2. It features a powerful B&S 335 engine, a 76 cm cutting width, and a 200-liter grass collector.

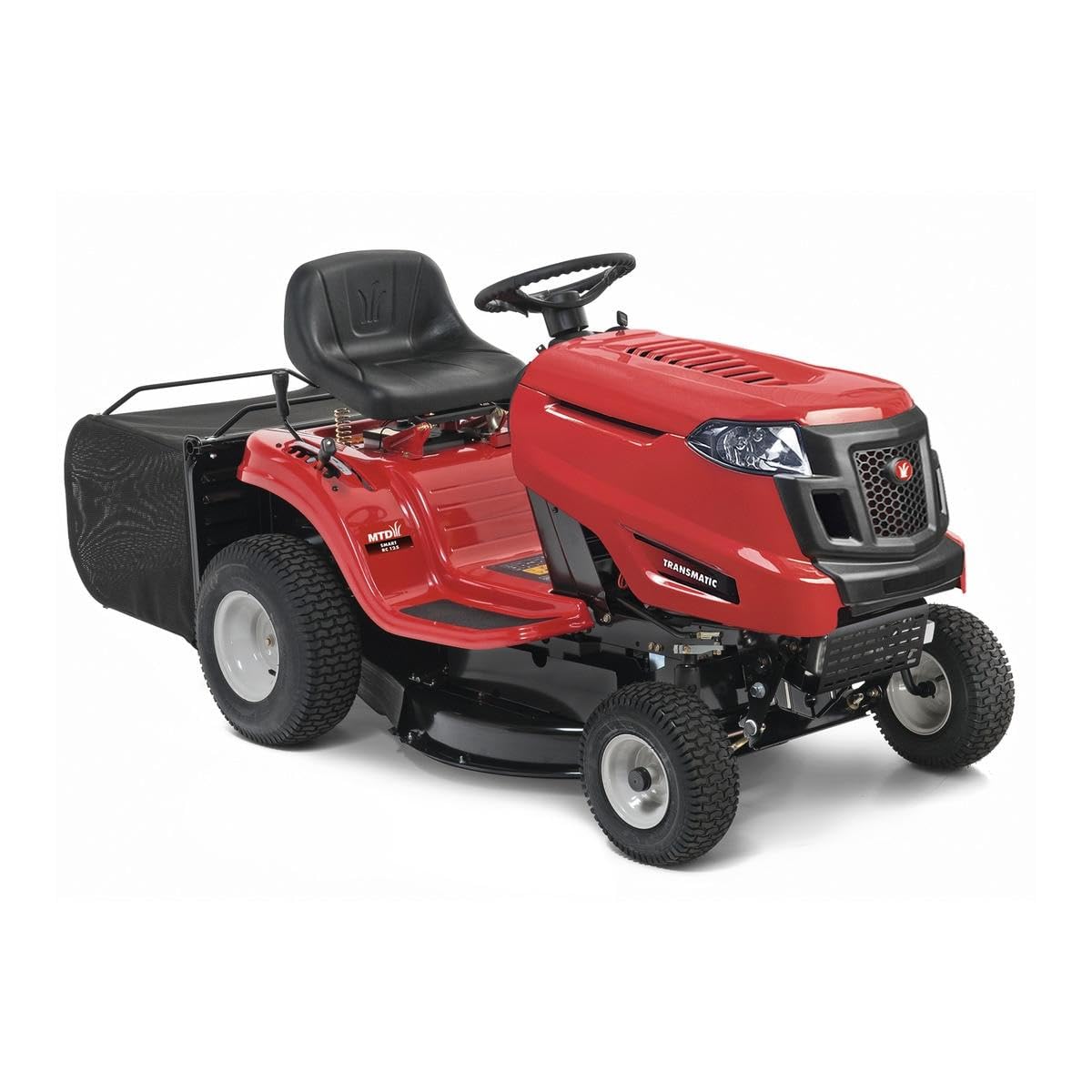

Figura 1: Fronte view of the MTD SMART RC 125 ride-on lawnmower.
2. Istruzioni di sicurezza
Always prioritize safety when operating the MTD SMART RC 125. Failure to follow these instructions can result in serious injury or death.
- Leggere l'intero manuale prima dell'uso.
- Non permettere mai ai bambini o a persone non addestrate di utilizzare il tosaerba.
- Wear appropriate personal protective equipment (PPE), including eye protection, hearing protection, sturdy footwear, and long pants.
- Inspect the area to be mowed for objects that could be thrown by the blades. Remove all debris.
- Do not operate the mower on steep slopes or when visibility is poor.
- Spegnere il motore e togliere la chiave prima di effettuare qualsiasi intervento di manutenzione, regolazione o rimozione di ostruzioni.
- Tenere mani e piedi lontani dalle parti rotanti.
- Effettuare il rifornimento in un'area ben ventilata, a motore spento e freddo.
- Be aware of the discharge chute and keep bystanders away.
3. Configurazione e controlli iniziali
3.1 Montaggio
The MTD SMART RC 125 requires some assembly before first use. This typically includes mounting the seat, steering wheel, and the grass collector. Refer to the separate assembly guide for detailed instructions.
- Installazione del sedile: Secure the adjustable seat onto the slide mechanism for optimal comfort.
- Volante: Attach the 46 cm steering wheel.
- Raccoglitore di erba: Assemble and attach the 200-liter flexible grass collector.
Figure 2: Adjustable seat and control levers.
3.2 Controlli iniziali
- Livello carburante: Ensure the 3.8-liter fuel tank is filled with fresh, unleaded gasoline.
- Olio motore: Check the engine oil level using the dipstick. Add oil if necessary, referring to the engine manual for the correct type.
- Batteria: Ensure the battery is charged. The electric start system relies on a properly charged battery.
- Pressione degli pneumatici: Verificare che tutti gli pneumatici siano gonfiati alla pressione consigliata.
- Condizioni della lama: Inspect the cutting blades for sharpness and damage.
4. Istruzioni per l'uso
4.1 Avviamento del motore
- Assicurarsi che il freno di stazionamento sia inserito.
- Mettere la trasmissione in folle.
- Inserire lo starter (se il motore è freddo).
- Inserire la chiave nell'accensione e girarla in posizione START. Rilasciare la chiave una volta avviato il motore.
- Disinserire gradualmente lo starter man mano che il motore si riscalda.
4.2 Guida e falciatura
- Trasmissione: The mower features a 6-speed transmission. Select the appropriate gear for your mowing conditions.
- Regolazione dell'altezza di taglio: Adjust the cutting height using the lever on the chassis. There are 5 positions, allowing for cutting heights between 30 mm and 95 mm.
- Innesto della lama: Use the blade engagement lever to activate the cutting blades. Ensure the area is clear before engaging.
- Tecnica di falciatura: Overlap cutting paths slightly to ensure an even cut. Reduce speed on slopes or when cutting thick grass.
- Raccoglitore di erba: Monitor the 200-liter grass collector and empty it when full to maintain optimal cutting performance.
Figure 3: Mower with attached grass collector.
5. Manutenzione
Regular maintenance ensures the longevity and optimal performance of your MTD SMART RC 125.
5.1 Manutenzione generale
- Pulizia: After each use, clean the cutting deck and exterior of the mower. Remove grass clippings and debris.
- Cura della lama: Regularly inspect blades for sharpness and balance. Sharpen or replace dull/damaged blades.
- Manutenzione del motore: Refer to the Briggs & Stratton engine manual for specific service intervals for oil changes, air filter cleaning/replacement, and spark plug inspection. The engine is designed for easy access for maintenance.
- Ricarica della batteria: Use the recommended battery charger (part number 196-967-678) to keep the battery charged, especially during storage periods.
- Lubrificazione: Lubricate all moving parts as indicated in the detailed service manual.
Figure 4: Wheel and undercarriage detail.
5.2 Conservazione
When storing the mower for extended periods, especially during off-season:
- Pulire accuratamente il tosaerba.
- Svuotare il serbatoio del carburante o aggiungere uno stabilizzatore del carburante.
- Rimuovere la batteria e conservarla in un luogo fresco e asciutto, mantenendola carica.
- Store the mower in a dry, protected area.
6. Risoluzione Dei Problemi
This section addresses common issues you might encounter with your MTD SMART RC 125. For more complex problems, consult a qualified service technician.
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Il motore non si avvia | No fuel; dead battery; spark plug issue; safety switch engaged. | Check fuel level; charge/replace battery; inspect/replace spark plug; ensure parking brake is on and transmission is in neutral. |
| Scarse prestazioni di taglio | Dull blades; clogged cutting deck; grass collector full; incorrect cutting height. | Sharpen/replace blades; clean deck; empty grass collector; adjust cutting height. |
| Il motore funziona in modo irregolare | Stale fuel; dirty air filter; fouled spark plug. | Svuotare e riempire con carburante fresco; pulire/sostituire il filtro dell'aria; pulire/sostituire la candela. |
7. Specifiche
| Caratteristica | Dettaglio |
|---|---|
| Numero di modello | 13A776KC600 |
| Motore | Briggs & Stratton 335, 344 cm3 |
| Potenza nominale | 5.9 kW / 2400 min-1 |
| Larghezza di taglio | 76 centimetri |
| Regolazione dell'altezza di taglio | 5 posizioni |
| Gamma di altezze di taglio | 30 - 95 millimetro |
| Trasmissione | 6 speeds (Transmatic) |
| Capacità del serbatoio del carburante | ca. 3.8 litri |
| Capacità del cesto di raccolta | 200 L (flexible) |
| Dimensioni (L x P x A) | Circa. 224 x 91 x 103 cm |
| Peso | 184 kg |
| Posto a sedere | Adjustable with suspension |
| Capacità di pacciamatura | NO |
| Deflettore | Incluso |
| Battery Charger Part No. | Numero di telefono: 196-967-678 |
8. Garanzia e supporto
For warranty information, please refer to the warranty card included with your product or contact MTD France customer service. Keep your proof of purchase for warranty claims.
Per supporto tecnico, pezzi di ricambio o richieste di assistenza, contattare il rivenditore MTD autorizzato o visitare il sito ufficiale MTD website. Ensure you have your model number (13A776KC600) and serial number ready when contacting support.
