1. Introduzione
Grazie per l'acquistoasinLe mini teste mobili a LED SHEHDS. Questo prodotto è progettato per fornire effetti di luce dinamici e vibranti per vari eventi e luoghi, tra cui discoteche, club, feste, balli, matrimoni, bar e celebrazioni natalizie. Dotate di LED RGBW 4 in 1, queste luci offrono molteplici opzioni di controllo e un movimento flessibile per migliorare qualsiasi atmosfera.
Questo manuale fornisce informazioni essenziali per il funzionamento sicuro ed efficace, l'installazione, la manutenzione e la risoluzione dei problemi dei vostri nuovi apparecchi di illuminazione. Leggete attentamente il manuale prima dell'uso e conservatelo per riferimento futuro.
Figura 1.1: Mini luci a testa mobile a LED SHEHDS (confezione da 2)
2. Informazioni sulla sicurezza
Per garantire un funzionamento sicuro, osservare le seguenti precauzioni:
- Collegare sempre l'unità a una presa di corrente dotata di messa a terra.
- Non esporre l'unità alla pioggia o all'umidità.
- Assicurare una ventilazione adeguata per evitare il surriscaldamento. Non bloccare le aperture di ventilazione.
- Scollegare l'alimentazione prima di effettuare operazioni di pulizia o manutenzione.
- Evitare l'esposizione diretta degli occhi alla sorgente luminosa.
- Le riparazioni devono essere eseguite solo da personale qualificato.
- Montare l'apparecchio in modo sicuro utilizzando le viti appropriateampe cavi di sicurezza.
3. Cosa c'è nella scatola
Dopo aver aperto la confezione delle mini luci a testa mobile a LED SHEHDS, dovresti trovare i seguenti elementi:
- 2x unità di luci a testa mobile
- 2 cavi DMX
- 2x spine per cavi di alimentazione
- 1x Manuale utente (questo documento)
- 2x staffe di montaggio
4. Impostazione
4.1 Montaggio
Le mini teste mobili a LED SHEHDS sono progettate per un montaggio versatile. Possono essere posizionate su una superficie piana o montate su un traliccio o su un supporto per luci utilizzando le staffe incluse. Assicurarsi che la superficie o la struttura di montaggio sia stabile e in grado di sostenere il peso del/i proiettore/i.
Per il montaggio sopraelevato, utilizzare sempre un cavo di sicurezza oltre al cavo di montaggio primario.amp per prevenire cadute accidentali.
Figura 4.1: Dimensioni e peso del prodotto per riferimento di montaggio
4.2 Collegamento di alimentazione
Collegare il cavo di alimentazione in dotazione alla presa "POWER IN" sul retro dell'unità e quindi a una presa elettrica idonea con messa a terra. L'unità funziona con corrente alternata 90-275 V, 50/60 Hz.

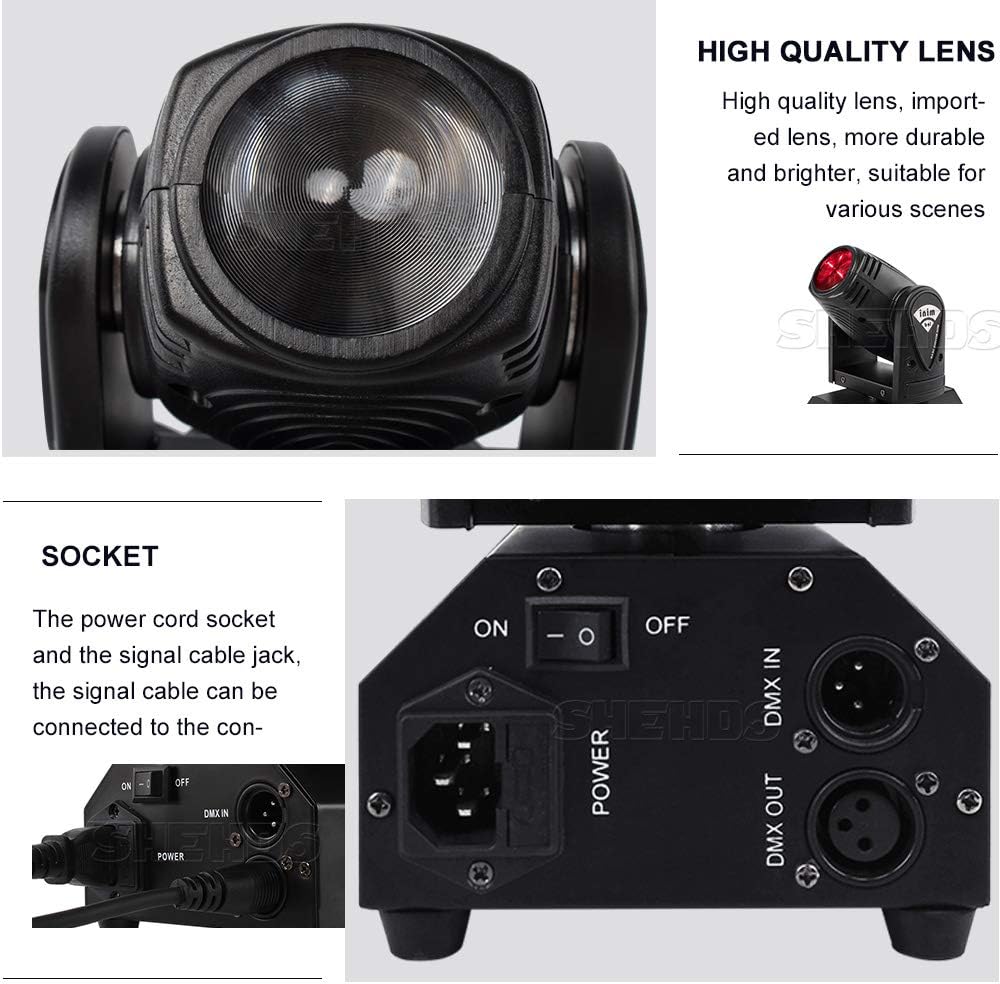

Figura 4.2: Collegamenti di alimentazione e DMX
4.3 Connessione DMX (opzionale)
Per il controllo DMX, collega un cavo DMX dall'uscita del controller DMX alla presa "DMX IN" del primo apparecchio. Per più apparecchi, collegali in cascata collegando la presa "DMX OUT" del primo apparecchio alla presa "DMX IN" del successivo e così via. Assicurati che l'ultimo apparecchio della catena abbia un terminatore DMX (non incluso) per una trasmissione stabile del segnale.
5. Modalità operative
Le mini luci a testa mobile a LED SHEHDS offrono diverse modalità operative per adattarsi a diverse applicazioni:
- Controllo DMX512: Consente il controllo preciso di tutte le funzioni (colore, movimento, dimmerazione, strobo) tramite un controller DMX. Supporta 11 o 13 canali DMX.
- Modalità Master/Slave: Collega più dispositivi tra loro. Un dispositivo funge da master e controlla gli altri (slave) per sincronizzare gli effetti.
- Modalità attivata dal suono: Le luci reagiscono ai suoni ambientali o alla musica, creando effetti dinamici sincronizzati con il ritmo.
- Modalità salto colore: Sequenze preprogrammate di cambi di colore.
- Strobo autonomo: Produce un rapido effetto lampeggiante.
- Modalità di esecuzione automatica: Programmi automatici integrati per un funzionamento continuo senza controllo esterno.
L'apparecchio è dotato di un movimento Pan di 540° e Tilt di 270°, che consente un'ampia copertura e un posizionamento dinamico del fascio luminoso. Il LED RGBW 4 in 1 emette i colori Rosso, Verde, Blu e Bianco, che possono essere miscelati per creare diverse tonalità. È disponibile anche un dimmer elettronico continuo da 0 a 100%.
5.1 Impostazione dell'indirizzo DMX
Dopo aver impostato l'indirizzo DMX tramite il display e i pulsanti integrati, premere il tasto OK per salvare. L'apparecchio manterrà l'indirizzo DMX impostato anche dopo essere stato spento e riavviato.
5.2 Effetti visivi
Osserva i vari effetti di luce possibili con le mini luci a testa mobile a LED SHEHDS:
Video 5.1: Dimostrazione delle mini luci a testa mobile a LED SHEHDS in varie modalità, tra cui attivazione tramite suono, DMX e funzionamento automatico, showcasing colori e movimenti diversi.
Figura 5.2: Più luci SHEHDS che mostrano fasci di colori dinamici.
6. Manutenzione
Una manutenzione regolare garantisce la longevità e le prestazioni ottimali dei vostri apparecchi di illuminazione:
- Pulizia: Pulire periodicamente le lenti e la parte esterna casincon un panno morbido e privo di lanugine. Per lo sporco ostinato, utilizzare un detergente delicato per vetri. Assicurarsi che l'unità sia spenta e fredda prima di pulirla.
- Ventilazione: Mantenere le aperture di ventilazione libere da polvere e detriti. Utilizzare aria compressa per pulire le prese d'aria, se necessario.
- Ispezione: Ispezionare regolarmente i cavi di alimentazione, i cavi DMX e gli accessori di montaggio per verificare la presenza di segni di usura o danni. Sostituire immediatamente i componenti danneggiati.
- Magazzinaggio: Quando non vengono utilizzate, conservare le luci in un ambiente asciutto e privo di polvere, preferibilmente nella confezione originale o in una custodia imbottita.
7. Risoluzione Dei Problemi
Se riscontri problemi con le tue mini luci a testa mobile a LED SHEHDS, fai riferimento ai seguenti passaggi comuni per la risoluzione dei problemi:
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Nessun potere | Cavo di alimentazione scollegato; guasto alla presa; fusibile interno bruciato. | Controllare i collegamenti di alimentazione; testare la presa; contattare l'assistenza se si sospetta un fusibile. |
| Nessuna emissione di luce | Dimmer allo 0%; problema con il segnale DMX; guasto al LED. | Aumentare il livello del dimmer; controllare i collegamenti/indirizzi DMX; contattare l'assistenza. |
| Controllo DMX errato | Indirizzo DMX errato; cavo DMX difettoso; terminatore DMX mancante. | Verificare l'indirizzo DMX; sostituire il cavo; aggiungere il terminatore DMX all'ultimo apparecchio. |
| L'attivazione del suono non funziona | Sensibilità del microfono troppo bassa; nessun ingresso audio; modalità errata. | Regola la sensibilità del microfono; assicurati che l'audio sia presente; seleziona la modalità Attivazione audio. |
| Movimento irregolare | Montaggio allentato; interferenza del segnale DMX; problema al motore. | Montaggio sicuro; verificare la qualità del segnale DMX; contattare l'assistenza. |
8. Specifiche
- Modello: 10W
- Sorgente luminosa: LED RGBW 4 in 1 da 10 W
- Modalità di controllo: DMX512, Master/Slave, Attivato tramite suono, Salto di colore, Strobo autonomo, Funzionamento automatico
- Canali DMX: 11/13 canali
- Movimento della padella: 540°
- Movimento di inclinazione: 270°
- dimming: Oscuramento elettronico 0-100%
- Voltage: CA 90 V-275 V, 50/60 Hz
- Fonte di energia: Elettrico con cavo
- Materiale: Poliestere (come da specifiche, probabilmente casinmateriale g)
- Tipo di finitura: Dipinto
- Dimensioni del prodotto: 12.5 cm x 12.5 cm x 27 cm circa (L x P x A)
- Peso dell'articolo: 4.69 libbre (circa 2.13 kg)
- Tipo di montaggio: Pole Mount
- Codice UPC: 784117301778, 781827223871, 784117301549
- Produttore: SHEHD
- Paese di origine: Cina
9. Garanzia e supporto
SHEHDS fornisce un Garanzia di 1 anno per questo prodotto, copre i difetti di fabbricazione a partire dalla data di acquisto. La presente garanzia non copre i danni causati da uso improprio, modifiche non autorizzate, incidenti o normale usura.
Per supporto tecnico, reclami in garanzia o qualsiasi domanda riguardante i vostri fari mobili a LED SHEHDS Mini, contattate il servizio clienti SHEHDS. Spesso potete trovare le informazioni di contatto sul sito ufficiale SHEHDS. websito o tramite il tuo punto vendita.
Figura 9.1: Informazioni sul servizio clienti e sulla garanzia SHEHDS
Nota: dopo aver impostato l'indirizzo DMX, finché si preme il tasto OK, anche se si spegne e si riavvia, l'indirizzo DMX originale verrà mantenuto.
