1. Informazioni importanti sulla sicurezza
Read this manual thoroughly before operating your ANCHEER electric bike. Failure to follow instructions and safety guidelines may result in serious injury or damage to the product.
- Indossa sempre un casco quando guidi.
- Prima di ogni utilizzo, assicurarsi che tutti i componenti siano fissati saldamente.
- Informatevi sulle leggi e i regolamenti locali in materia di circolazione stradale.
- Non guidare sotto l'effetto di alcol o droghe.
- Evitare di guidare in condizioni meteorologiche avverse, come pioggia intensa o neve.
- Controllare regolarmente il corretto funzionamento di freni, pneumatici e batteria.
2. Prodotto finitoview e specifiche
The ANCHEER 26" Folding Electric Commuter Bike is designed for urban commuting and light trail use, offering a blend of traditional cycling and electric assistance. It features a durable frame, a powerful motor, and a long-lasting battery.
Immagine 2.1: Sopraview of ANCHEER 26" Folding Electric Bike with key dimensions and specifications. The bicycle weighs 27 kg, has a recommended height range of 160-190 cm, and a maximum load capacity of 150 kg. Key dimensions are: A (handlebar height) 107-110 cm, B (seat height) 83-88 cm, C (frame height) 50 cm, D (wheelbase) 62 cm, E (total length) 107 cm, F (ground clearance) 170 cm.
Specifiche principali:
| Caratteristica | Specificazione |
|---|---|
| Tipo di bici | Bicicletta elettrica |
| Dimensioni della ruota | 26 pollici |
| Materiale del telaio | Alluminio |
| Potenza del motore | 250 W senza spazzole |
| Batteria | 36 V 8 Ah Lithium-ion (288 Wh) |
| Velocità massima | 25 chilometri all'ora |
| Autonomia per carica | 25-50 chilometri |
| Ingranaggi | Shimano a 21 velocità |
| Freni | Freni a disco meccanici anteriori e posteriori |
| Sospensione | Sospensione anteriore |
| Caratteristica speciale | Design pieghevole |
| Peso dell'articolo | 27 kg |
| Capacità di carico massima | 120 kg |
3. Installazione e assemblaggio
Your ANCHEER electric bike arrives approximately 85% assembled. Final assembly steps include attaching the front wheel, handlebars, seat post, and pedals. Refer to the included assembly guide for detailed instructions.
Meccanismo di piegatura:
The bike features a convenient folding design for easy storage and transport.

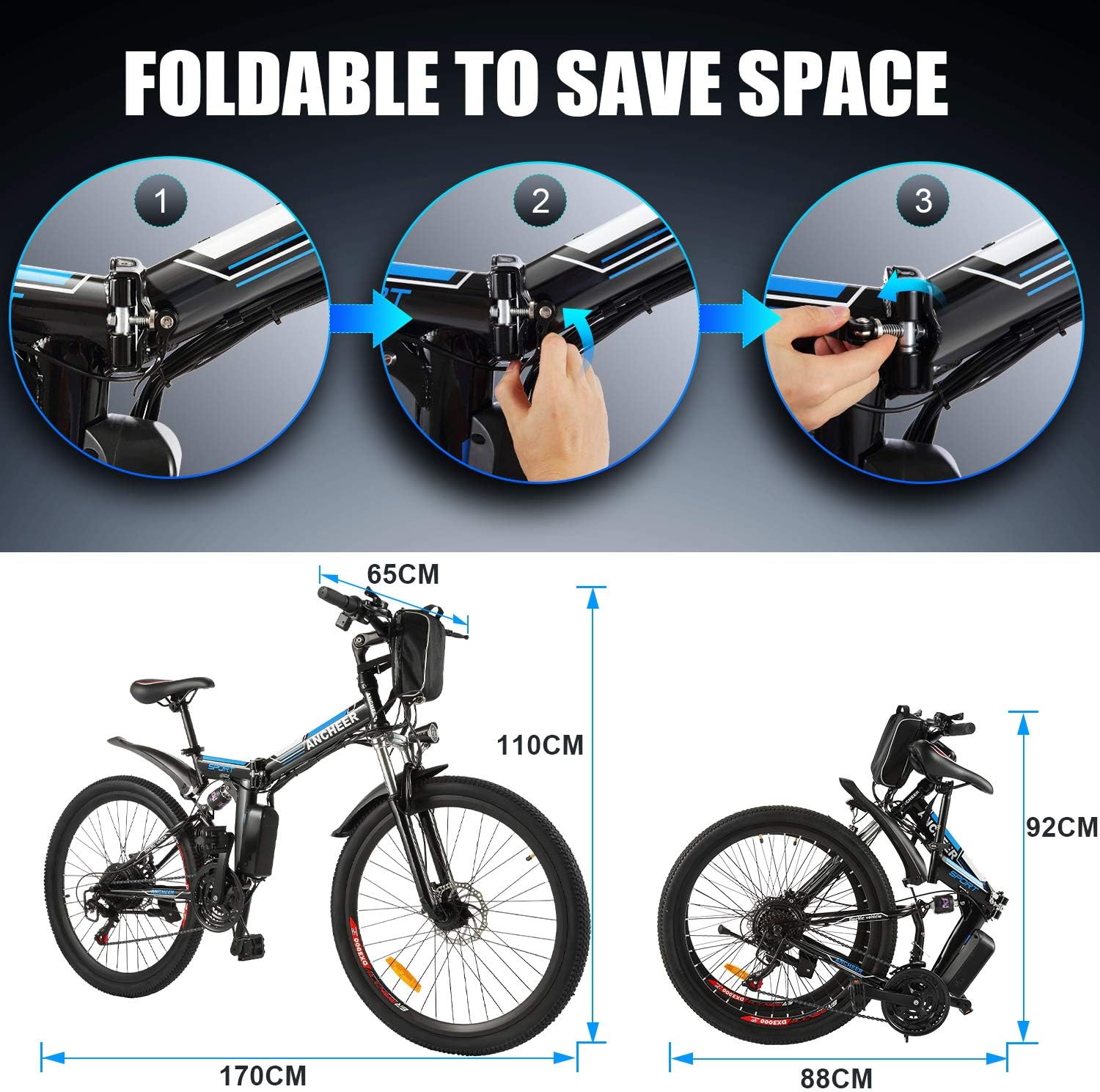

Immagine 3.1: Illustrated steps for folding the ANCHEER electric bike. The process involves releasing the frame hinge, folding the handlebars, and collapsing the frame to reduce its size for storage. The folded dimensions are approximately 92 cm (height) x 88 cm (width) x 65 cm (depth).
- Locate the quick-release lever on the main frame hinge.
- Open the lever and carefully fold the frame in half.
- Adjust the handlebar stem and seat post to their lowest positions.
- Secure any loose components with straps if provided.
Installazione e ricarica della batteria:
Immagine 3.2: The ANCHEER electric bike features an upgraded removable 36V 8Ah lithium-ion battery, weighing 2.2 kg. It includes short circuit protection, power-off protection, and overcharge protection.
- Assicurarsi che la batteria sia completamente carica prima del primo utilizzo.
- Insert the battery into its compartment and secure it with the lock.
- Collegare il caricabatterie alla porta di ricarica della batteria e poi a una presa di corrente.
- La spia luminosa sul caricabatterie indicherà lo stato di carica (in genere rossa per la carica in corso, verde per la carica completa).
4. Istruzioni per l'uso
Your ANCHEER electric bike offers three distinct riding modes to suit your preference and terrain.

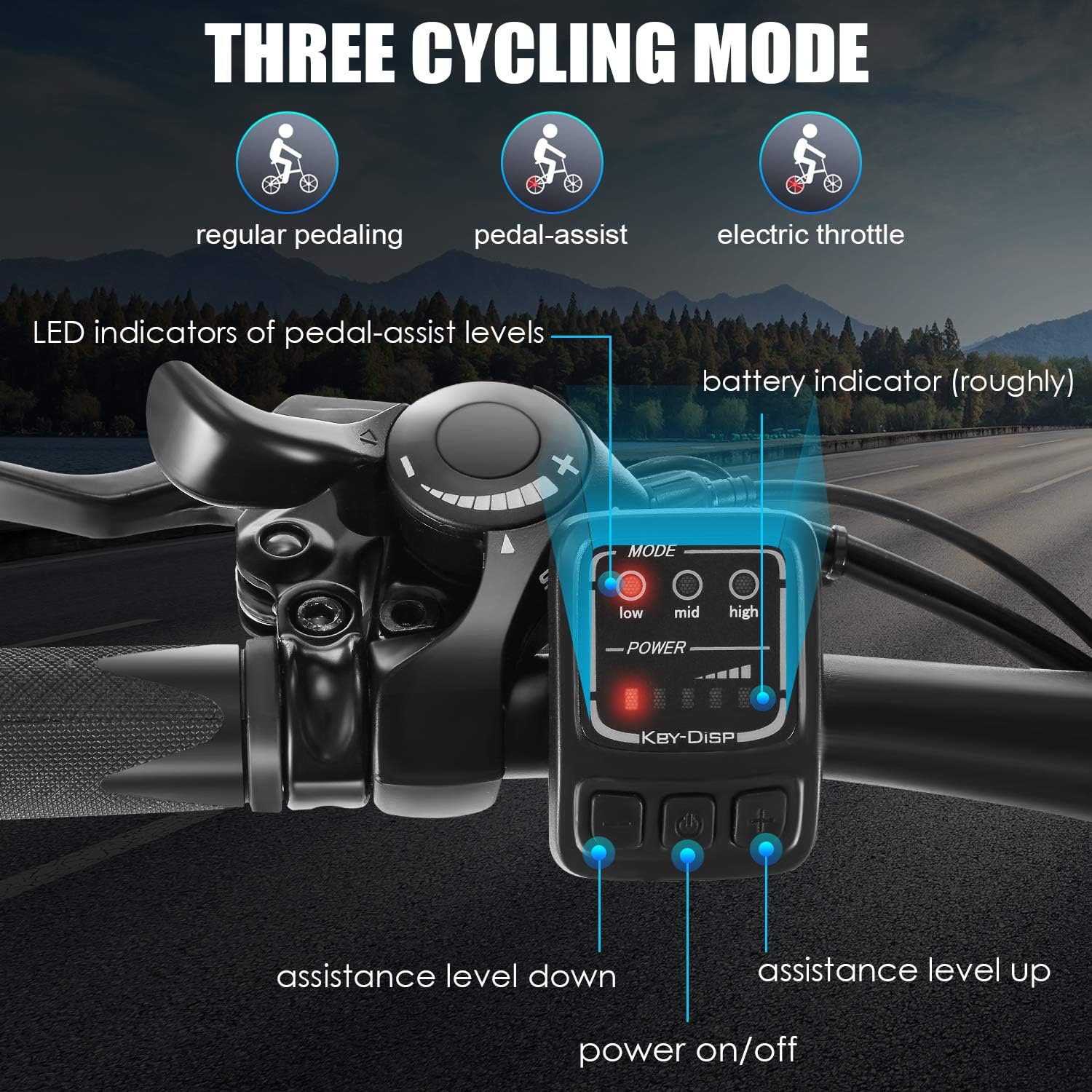

Immagine 4.1: The control panel on the ANCHEER electric bike handlebar, illustrating the three cycling modes: regular pedaling, pedal-assist, and electric throttle. It also shows the LED indicators for pedal-assist levels, battery indicator, power on/off button, and assistance level adjustment buttons.
Modalità di guida:
- Regular Pedaling: Quando l'alimentazione è spenta, la bici funziona come una bicicletta tradizionale.
- Modalità pedalata assistita (PAS): Turn on the power. The motor provides assistance as you pedal. Use the '+' and '-' buttons on the display to adjust the assistance level (low, mid, high).
- Modalità acceleratore elettrico: If a throttle is installed, twist it gently to engage the motor without pedaling. This mode provides full electric power.
Display e controlli:
- Accensione/spegnimento: Tenere premuto il pulsante di accensione sul display per accendere o spegnere il sistema.
- Livello di assistenza: Use the '+' and '-' buttons to cycle through low, mid, and high pedal-assist levels.
- Indicatore della batteria: The display shows the approximate battery charge level.
Cambio marcia:
The bike is equipped with a 21-speed Shimano gear system. Use the shifters on the handlebars to change gears according to terrain and desired speed. Shift smoothly to avoid strain on the drivetrain.
Frenata:
The ANCHEER electric bike features front and rear mechanical disc brakes for reliable stopping power. Apply both brakes simultaneously for effective and controlled deceleration. Avoid sudden, hard braking, especially at high speeds.
5. Manutenzione
Una manutenzione regolare garantisce la longevità e il funzionamento sicuro della tua bici elettrica.
- Cura della batteria: Caricare regolarmente la batteria, anche se non in uso, per mantenerla in buone condizioni. Conservare la batteria in un luogo fresco e asciutto. Evitare di scaricarla completamente.
- Pressione degli pneumatici: Controllare la pressione degli pneumatici prima di ogni uscita. Mantenere la pressione entro l'intervallo raccomandato stampato sul fianco dello pneumatico.
- Ispezione dei freni: Regularly check brake pads for wear and brake cables for tension. Adjust or replace as needed.
- Lubrificazione della catena: Mantenere la catena pulita e lubrificata per garantire cambi di marcia fluidi e prevenire la ruggine.
- Pulizia generale: Pulisci la bici con un damp panno. Evitare di utilizzare idropulitrici ad alta pressione direttamente sui componenti elettrici.
- Controllo del dispositivo di fissaggio: Controllare periodicamente che tutti i bulloni e i dadi siano ben serrati, soprattutto quelli dei componenti critici come manubrio, ruote e reggisella.
6. Risoluzione Dei Problemi
This section addresses common issues you might encounter with your ANCHEER electric bike.
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Il motore non si innesta | Battery low or disconnected; power switch off; sensor issue | Charge battery; ensure connections are secure; turn on power; check pedal-assist sensor |
| Batteria non in carica | Charger not connected properly; faulty charger or battery | Verify connections; try a different outlet; contact support if issue persists |
| Gears slipping | Derailleur out of adjustment; worn chain or cassette | Adjust derailleur; inspect and replace worn components |
| I freni sembrano deboli | Pastiglie dei freni usurate; cavo allentato; aria nel sistema idraulico (se applicabile) | Replace pads; adjust cable tension; consult a bike mechanic |
For issues not listed here or if troubleshooting steps do not resolve the problem, please contact ANCHEER customer support.
7. Garanzia e supporto
ANCHEER products are covered by a limited warranty. Please refer to the warranty card included with your purchase or visit the official ANCHEER websito per termini e condizioni di garanzia dettagliati.
For technical assistance, spare parts, or warranty claims, please contact ANCHEER customer support through the retailer where you purchased the product or directly via the manufacturer's contact information provided in the packaging.
