1. Introduzione
The Ewent EW1538 Dual Monitor Desk Mount is designed to create an ergonomic and space-saving workspace. This gas spring-powered desk mount allows you to position two monitors (13-27 inches, 2-7 kg each) at your ideal height and viewing angle with ease. Its flexible adjustments help reduce strain on your neck, back, and shoulders, promoting a more comfortable and productive environment. The integrated cable management system keeps your workspace tidy.
Image 1.1: Ewent EW1538 Dual Monitor Desk Mount without monitors.
2. Informazioni sulla sicurezza
Si prega di leggere attentamente tutte le istruzioni prima del montaggio e dell'uso. Il mancato rispetto di queste istruzioni può causare danni materiali, lesioni gravi o morte.
- Capacità di peso: Do not exceed the maximum weight capacity of 7 kg (15.4 lbs) per monitor. Ensure your monitors are within the specified weight range.
- Dimensioni del monitor: Questo supporto è adatto per monitor da 13 a 27 pollici.
- Compatibilità VESA: Ensure your monitors have VESA mounting patterns (75x75mm or 100x100mm).
- Spessore della scrivania: Verify your desk is thick enough and structurally sound to support the combined weight of the mount and monitors.
- Punti critici: Be aware of moving parts and potential pinch points during assembly and adjustment. Keep hands clear.
- Montaggio: Assemble the product exactly as described in this manual. Do not modify the mount.
- Bambini: Tenere i bambini lontani dall'area di montaggio. Le parti di piccole dimensioni potrebbero rappresentare un rischio di soffocamento.
3. Contenuto della confezione
Before assembly, ensure all parts are present and undamaged. If any parts are missing or damaged, contact your retailer for assistance.
- Base da scrivania
- Polo principale
- Gruppo braccio doppio monitor
- Piastre di montaggio VESA (x2)
- Kit hardware (viti, rondelle, distanziali)
- Allen Keys / Wrenches
- Clip di gestione dei cavi
4. Istruzioni per l'installazione
Follow these steps to assemble and install your Ewent EW1538 Dual Monitor Desk Mount.
4.1. Attach Base to Pole
- Place the desk base on a stable surface.
- Insert the main pole into the designated slot on the desk base.
- Secure the pole to the base using the provided screws and an Allen key from underneath the base. Tighten firmly.
4.2. Attach Monitor Arm Assembly to Pole
- Far scorrere il gruppo braccio doppio monitor sul palo principale.
- Adjust the arm to your desired initial height and secure it by tightening the locking screw on the back of the arm assembly with an Allen key.
Immagine 4.1: Passoview of the monitor mount components and assembly.
4.3. Fissare le piastre VESA ai monitor
- Posizionare con cautela il monitor con lo schermo rivolto verso il basso su una superficie morbida e pulita.
- Fissare una piastra di montaggio VESA sul retro di ciascun monitor utilizzando le viti e le rondelle appropriate presenti nel kit hardware. Assicurarsi che le viti siano serrate saldamente, ma non eccessivamente.
Image 4.2: Detail of VESA plate attachment to a monitor.
4.4. Montare i monitor sui bracci
- With assistance, carefully lift each monitor and slide the VESA plate attached to the monitor onto the corresponding arm bracket.
- Ensure the monitor is securely seated on the bracket. Some brackets may have a quick-release or locking mechanism; engage it if present.

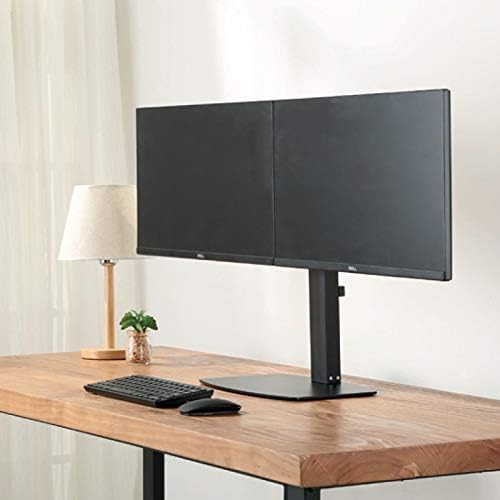

Immagine 4.3: anteriore view of two monitors mounted on the desk stand.
4.5. Regolare la tensione della molla a gas
- The gas spring tension may need adjustment to properly support your monitor's weight.
- Locate the tension adjustment screw on the arm (usually near the VESA plate or the arm pivot point).
- If the monitor sags, turn the screw clockwise to increase tension. If the monitor floats up too easily, turn the screw counter-clockwise to decrease tension. Adjust until the monitor stays in place when moved.
4.6. Gestione dei cavi
- Route your monitor cables (power, video) through the integrated cable management clips or channels on the monitor arms and down the main pole.
- This helps keep your workspace organized and prevents cable clutter.

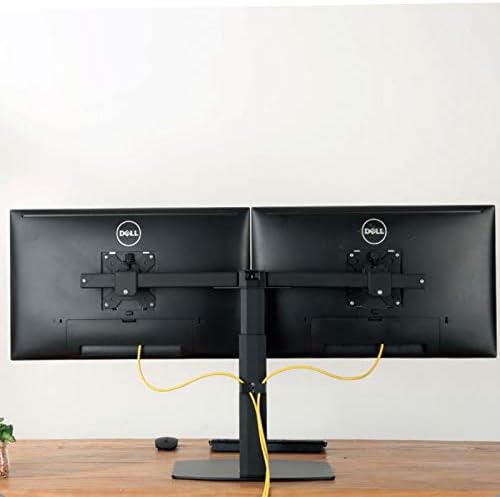

Immagine 4.4: posteriore view illustrating cable management with monitors mounted.
5. Istruzioni per l'uso
The Ewent EW1538 offers various adjustments for optimal viewcomfort.
- Regolazione dell'altezza: Gently push or pull the monitor up or down to adjust its height. The gas spring mechanism will hold it in place.
- Regolazione dell'inclinazione: Tilt the monitor screen up or down to reduce glare and find your preferred viewangolo di ing.
- Regolazione della rotazione: Swivel the monitor left or right to share your screen or adjust your viewposizione di avanzamento.
- Rotazione: Ruotare il monitor di 360 gradi per passare dall'orientamento orizzontale a quello verticale e viceversa.
Image 5.1: Monitors adjusted to different orientations (landscape and portrait).
6. Manutenzione
Regular maintenance ensures the longevity and proper function of your monitor mount.
- Pulizia: Pulisci il supporto con un panno morbido eamp panno. Evitare detergenti abrasivi o solventi.
- Controllare le connessioni: Controllare periodicamente tutte le viti e i collegamenti per assicurarsi che siano ben serrati. Serrare nuovamente se necessario.
- Molla a gas: The gas spring is designed for long-term use and generally requires no maintenance. If adjustment becomes difficult, re-check the tension setting.
7. Risoluzione Dei Problemi
If you encounter issues with your monitor mount, refer to the following common solutions:
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Monitorare cedimenti o cadute | La tensione della molla a gas è troppo bassa per il peso del monitor. | Aumentare la tensione della molla a gas ruotando la vite di regolazione in senso orario. |
| Monitor floats up too easily | La tensione della molla a gas è troppo elevata per il peso del monitor. | Per ridurre la tensione della molla a gas, ruotare la vite di regolazione in senso antiorario. |
| I monitor non sono livellati | Minor height discrepancy between arms or VESA plates. | Adjust the individual VESA plate height or arm tilt to level the monitors. |
| Il monte sembra instabile | Base screws are loose or desk is not sturdy. | Ensure all assembly screws are tightened. Verify desk stability. |
8. Specifiche
- Modello: EW1538
- Marca: Ewent
- Compatibilità delle dimensioni dello schermo: 13 - 27 pollici
- Capacità di peso: 2 - 7 kg (4.4 - 15.4 lbs) per monitor
- Compatibilità VESA: 75x75mm, 100x100mm
- Movimento: Height adjustment (gas spring), Tilt (up to 15 degrees), Swivel, 360° Rotation
- Materiale: Robusta struttura in metallo e plastica
- Colore: Nero
- Peso del prodotto: Circa 6 kg (13.2 libbre)
9. Garanzia e supporto
For warranty information or technical support, please refer to the documentation provided with your purchase or visit the official Ewent websito. In genere, i recapiti del servizio clienti si trovano lì.
