1. Introduzione
Thank you for choosing the TOTAL TDLI12325 12V Lithium-Ion Cordless Drill. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new tool. Please read these instructions carefully before use and keep them for future reference.
Image 1.1: The TOTAL TDLI12325 12V Lithium-Ion Cordless Drill, showing the drill unit, two 1.5Ah batteries, and a hard carrying case.
2. Istruzioni di sicurezza
Quando si utilizzano utensili elettrici, seguire sempre le precauzioni di sicurezza di base per ridurre il rischio di incendi, scosse elettriche e lesioni personali.
- Sicurezza dell'area di lavoro: Mantenete l'area di lavoro pulita e ben illuminata. Aree disordinate o buie possono favorire incidenti. Non utilizzate utensili elettrici in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili.
- Sicurezza elettrica: Evitare il contatto del corpo con superfici messe a terra. Non esporre gli elettroutensili alla pioggia o all'umidità.
- Sicurezza personale: Indossare sempre protezioni per gli occhi. Utilizzare protezioni acustiche quando si lavora per periodi prolungati. Vestirsi in modo appropriato; evitare abiti larghi o gioielli. Raccogliere i capelli lunghi.
- Uso e cura dello strumento: Non forzare l'utensile elettrico. Utilizzare l'utensile elettrico corretto per l'applicazione desiderata. Scollegare la spina dalla presa di corrente e/o la batteria dall'utensile elettrico prima di effettuare qualsiasi regolazione, sostituire accessori o riporre l'utensile elettrico.
- Uso e cura della batteria: Ricaricare solo con il caricabatterie specificato dal produttore. Non utilizzare le batterie con altri utensili elettrici.
3. Contenuto della confezione
Verifica che tutti gli articoli elencati di seguito siano inclusi nella confezione. Se alcuni articoli risultano mancanti o danneggiati, contatta il rivenditore.
- 1 x TOTAL TDLI12325 Cordless Drill
- 2 x 12V 1.5Ah Lithium-Ion Battery Packs
- 1 x Battery Charger (220-240V ~ 50/60Hz)
- 1 x Custodia per il trasporto
- 1 x Drill Attachment (as included component)
Image 3.1: The TOTAL TDLI12325 Cordless Drill and its components, including batteries and charger, stored within the durable carrying case.
4. Prodotto finitoview
Familiarize yourself with the main parts of your cordless drill before operation.
- Mandrino senza chiave: Per cambi di punta rapidi e facili.
- Anello di regolazione della coppia: Selects the desired torque setting for driving screws or drill mode.
- Interruttore selettore velocità: Consente di selezionare tra due intervalli di velocità (Alta/Bassa).
- Interruttore avanti/indietro: Cambia il senso di rotazione del mandrino.
- Interruttore a grilletto: Attiva il trapano e controlla la velocità variabile.
- Luce da lavoro a LED: Illumina l'area di lavoro.
- Batteria: Fornisce energia al trapano.
- Pulsanti di rilascio della batteria: Per rimuovere il pacco batteria.

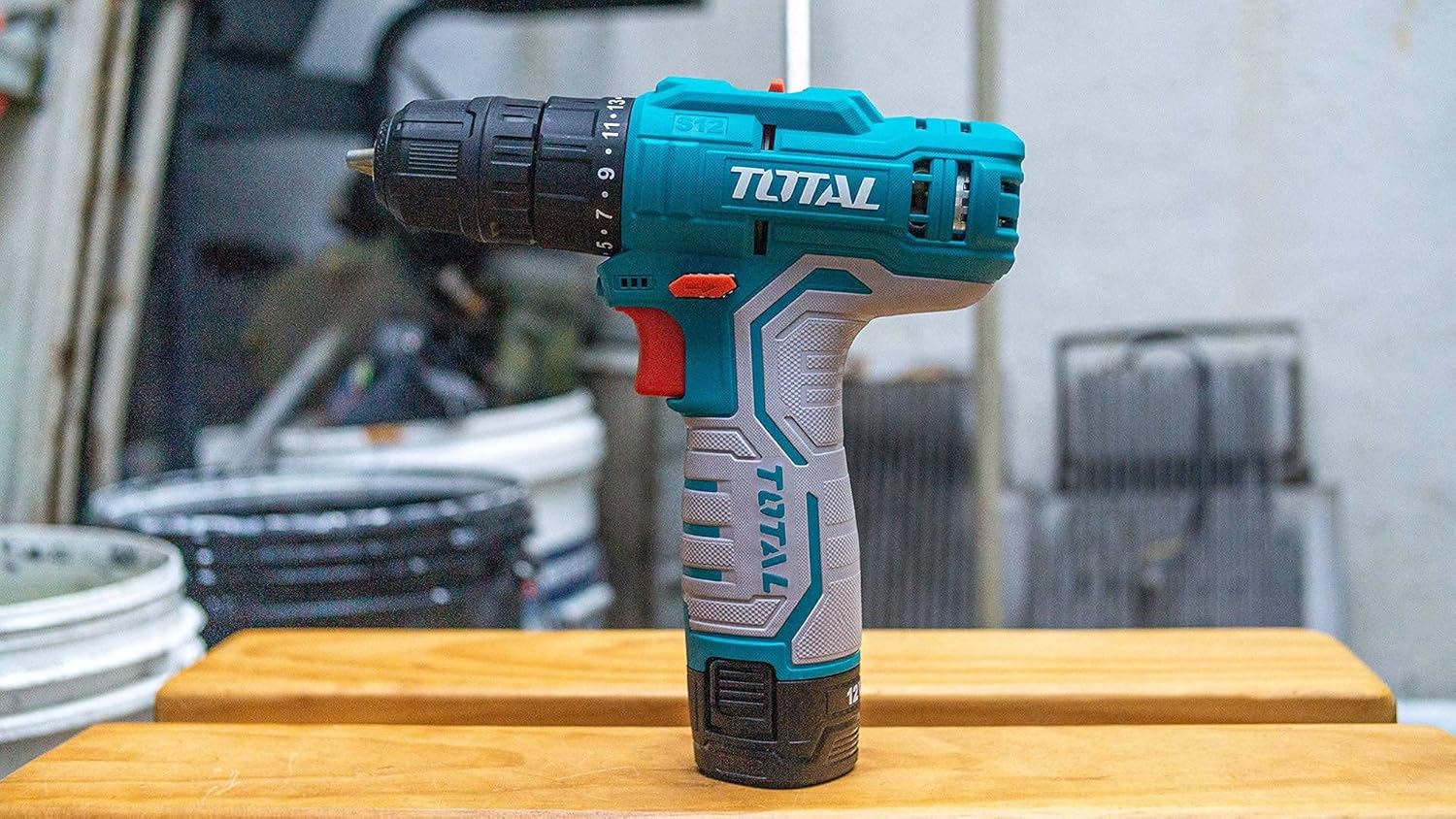

Immagine 4.1: Lato A view of the TOTAL TDLI12325 Cordless Drill, highlighting its compact design and ergonomic grip.
5. Impostazione
5.1. Carica della batteria
Your drill is powered by 12V Lithium-Ion batteries. Ensure batteries are fully charged before first use.
- Connect the charger to a standard 220-240V ~ 50/60Hz power outlet.
- Far scorrere la batteria sul caricabatterie finché non scatta in posizione.
- The charging indicator light on the charger will show the charging status. Refer to the charger manual for specific light indications.
- Una volta caricata completamente, scollegare la batteria dal caricabatterie e scollegare il caricabatterie dalla presa di corrente.
5.2. Installazione/rimozione del pacco batteria
- Per installare: Allineare il pacco batteria alla base dell'impugnatura del trapano e farlo scorrere finché non si blocca saldamente.
- Per rimuovere: Premere i pulsanti di rilascio della batteria sui lati del pacco batteria ed estrarre la batteria.
5.3. Installazione/rimozione delle punte da trapano
- Per installare: Rotate the keyless chuck counter-clockwise to open the jaws. Insert the drill bit fully into the chuck. Rotate the chuck clockwise to tighten the jaws securely around the bit.
- Per rimuovere: Rotate the keyless chuck counter-clockwise to loosen the jaws and pull the bit out.
Immagine 5.1: Un dettaglio view of the drill's chuck and torque adjustment ring, showing the numbered settings and the forward/reverse switch.
6. Istruzioni per l'uso
6.1. Accensione/spegnimento e velocità variabile
Press the trigger switch to turn the drill on. The speed is variable; the harder you press the trigger, the faster the drill rotates. Release the trigger to turn the drill off.
6.2. Rotazione avanti/indietro
The forward/reverse switch is located above the trigger. Push it to the left for forward rotation (drilling/tightening) and to the right for reverse rotation (removing screws/loosening). Ensure the switch is in the center position to lock the trigger and prevent accidental starting.
6.3. Regolazione della coppia
The torque adjustment ring allows you to select the appropriate torque setting for your task. Lower settings are for driving small screws or working with soft materials, while higher settings are for larger screws or harder materials. The drill symbol setting is for drilling applications, providing maximum torque.
6.4. Selezione della velocità
Utilizzare il selettore di velocità sulla parte superiore del trapano per scegliere tra due intervalli di velocità:
- Bassa velocità (1): For driving screws and drilling larger holes.
- Alta velocità (2): For drilling smaller holes and faster operation.
7. Manutenzione
Una manutenzione regolare garantisce prestazioni ottimali e prolunga la durata del tuo utensile.
- Pulizia: Mantenere pulite le fessure di ventilazione per evitare il surriscaldamento. Utilizzare un panno morbido eamp panno per pulire l'utensile casing. Non utilizzare prodotti chimici aggressivi o detergenti abrasivi.
- Cura della batteria: Conservare le batterie in un luogo fresco e asciutto, lontano dalla luce solare diretta. Non conservare le batterie completamente scariche per periodi prolungati. Ricaricarle periodicamente se non vengono utilizzate.
- Magazzinaggio: Conservare il trapano e i suoi accessori nella custodia per il trasporto fornita, in un luogo asciutto e sicuro, fuori dalla portata dei bambini.
- Ispezione: Regularly check the power cord of the charger for damage. Inspect the chuck for wear and ensure it tightens properly.
8. Risoluzione Dei Problemi
Questa sezione affronta i problemi più comuni che potresti incontrare.
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Il trapano non si avvia | Battery not charged; Battery not properly installed; Forward/Reverse switch in center (locked) position | Charge battery; Reinstall battery; Move switch to forward or reverse position |
| Perdita di potenza durante il funzionamento | Battery low; Overload | Recharge battery; Reduce pressure on tool or use a lower speed/higher torque setting |
| Batteria non in carica | Charger not plugged in; Faulty battery/charger | Check power connection; Contact customer support for replacement |
| La punta scivola nel mandrino | Mandrino non serrato a sufficienza; gambo della punta sporco o danneggiato | Stringere saldamente il mandrino; pulire o sostituire la punta |
9. Specifiche
Technical data for the TOTAL TDLI12325 Cordless Drill.
| Caratteristica | Specificazione |
|---|---|
| Numero di modello | TDLI12325-8 |
| Voltage | 12 Volt |
| Tipo di batteria | Ioni di litio |
| Capacità della batteria | 1.5 Ah |
| Velocità a vuoto | 0-1450 giri/min |
| Coppia massima | 20 Nm |
| Numero di velocità | 2 |
| Capacità del mandrino | 0.8-10 millimetri |
| Metal Drilling Capacity | 20 millimetri |
| Volume del caricatoretage | 220-240V ~ 50/60Hz |
| Fonte di alimentazione | Alimentato a batteria |
| Caratteristiche speciali | Velocità variabile |
| Materiale | Metallo |
| Peso dell'articolo | 3000 grammi (3 kg) |
| Dimensioni del prodotto (L x P x A) | Dimensioni: 10 x 20 x 37 cm |
10. Garanzia e supporto
10.1. Informazioni sulla garanzia
This product carries a manufacturer's warranty for 6 months from the date of purchase. You can contact the manufacturer/its agent for maintenance or Amazon for more details.
10.2. Assistenza clienti
For any questions, technical assistance, or warranty claims, please refer to the contact information provided with your purchase or visit the official TOTAL tools websito.
