1. Introduzione
Questo manuale fornisce informazioni essenziali per l'installazione, il funzionamento e la manutenzione sicuri e corretti del kit di automazione per cancelli scorrevoli standard Dieffematic PROTECO MEKO 5. Si prega di leggere attentamente questo manuale prima di iniziare qualsiasi procedura di installazione o utilizzo. Una corretta installazione e il rispetto delle norme di sicurezza sono fondamentali per la longevità e il funzionamento sicuro del sistema.
Il kit PROTECO MEKO 5 è progettato per automatizzare cancelli scorrevoli, offrendo praticità e maggiore sicurezza per applicazioni residenziali e commerciali leggere. È fondamentale che l'installazione venga eseguita da personale qualificato, nel rispetto delle normative e degli standard di sicurezza locali.
2. Informazioni sulla sicurezza
AVVERTIMENTO: La mancata osservanza di queste istruzioni di sicurezza potrebbe causare lesioni gravi o mortali e danni alla proprietà.
- L'installazione deve essere effettuata da tecnici qualificati ed esperti.
- Assicurarsi che l'alimentazione sia scollegata prima di eseguire qualsiasi lavoro di installazione, manutenzione o riparazione.
- Il cancello deve essere in buone condizioni meccaniche e scorrere liberamente senza eccessivo attrito.
- Non permettere ai bambini di giocare con o vicino al sistema di automazione del cancello. Tenere i telecomandi fuori dalla portata dei bambini.
- Ispezionare regolarmente il sistema per individuare eventuali segni di usura, danni o disallineamento.
- Non tentare di riparare autonomamente il motore o l'unità di controllo. Contattare personale di assistenza qualificato.
- Assicurarsi che tutti i dispositivi di sicurezza (fotocellule, bordi di sicurezza) siano installati correttamente e funzionino.
3. Contenuto della confezione
Il kit standard per l'automazione del cancello scorrevole PROTECO MEKO 5 include in genere i seguenti componenti. Si prega di verificare che tutti gli articoli siano presenti e integri al momento della ricezione.

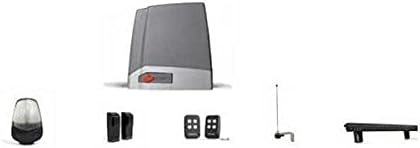

Immagine 1: Sopraview dei componenti del kit PROTECO MEKO 5. Da sinistra a destra: un lampeggiante di sicurezza, una coppia di fotocellule, il motore principale del cancello scorrevole, due telecomandi, un'antenna e una sezione di cremagliera.
- Unità motore cancello scorrevole: L'operatore principale per lo spostamento del cancello.
- Segnale di sicurezza lampeggiante: Fornisce un avviso visivo durante il funzionamento del cancello.
- Fotocellule (sensori di sicurezza): Rileva gli ostacoli sul percorso del cancello per impedirne la chiusura.
- Telecomandi: Due unità per il funzionamento senza fili del cancello.
- Antenna: Migliora la portata e l'affidabilità dei segnali del telecomando.
- Cremagliera: Sezioni di cremagliera da montare sul cancello, innestandosi nel pignone del motore.
- Hardware di montaggio: Bulloni, viti e staffe per l'installazione.
- Pannello di controllo: Integrato nell'unità motore, gestisce tutte le funzioni.
4. Configurazione e installazione
L'installazione del kit PROTECO MEKO 5 richiede competenze elettriche e meccaniche. Si raccomanda vivamente di affidare l'installazione a un professionista certificato.
4.1 Controlli pre-installazione
- Assicurarsi che il cancello sia strutturalmente solido, si muova liberamente e sia correttamente bilanciato.
- Verificare la disponibilità di un'alimentazione elettrica adeguata (ad esempio, 230 V CA) nel luogo di installazione.
- Pianificare la posizione esatta di montaggio dell'unità motore, assicurandosi che vi sia spazio sufficiente.
4.2 Montaggio dell'unità motore
- Preparare una base di cemento stabile per l'unità motore, assicurandosi che sia livellata e sicura.
- Fissare saldamente l'unità motore alla base in cemento utilizzando l'hardware di montaggio fornito.
4.3 Installazione della cremagliera
- Fissare le sezioni della cremagliera al bordo inferiore del cancello scorrevole, assicurandosi che siano perfettamente allineate e livellate.
- Mantenere un piccolo spazio (circa 1-2 mm) tra la cremagliera e il pignone del motore per consentire il movimento del cancello e l'espansione termica.
4.4 collegamenti elettrici
- AVVERTIMENTO: Tutti i collegamenti elettrici devono essere effettuati con l'alimentazione principale scollegata.
- Collegare l'alimentazione principale ai terminali della scheda di controllo come indicato nello schema elettrico dettagliato (fare riferimento al manuale tecnico completo).
- Collegare le fotocellule, il lampeggiante e l'antenna ai terminali designati sulla scheda di controllo.
- Assicurarsi che tutti i cavi siano adeguatamente isolati e protetti dagli agenti atmosferici.
4.5 Programmazione e test
- Per impostare limiti, modalità operative e telecomandi, fare riferimento alle istruzioni di programmazione dettagliate nel manuale tecnico completo.
- Eseguire test approfonditi dei cicli di apertura e chiusura del cancello, assicurandosi che tutti i dispositivi di sicurezza funzionino correttamente.
- Regolare le impostazioni di forza e la sensibilità di rilevamento degli ostacoli secondo necessità.
5. Istruzioni per l'uso
5.1 Utilizzo del telecomando
- Premere una volta il pulsante assegnato sul telecomando per aprire il cancello.
- Per fermare il cancello, premere nuovamente lo stesso pulsante mentre è in movimento.
- Premere il pulsante una terza volta per invertire la direzione del cancello (se fermo a metà ciclo) o chiuderlo (se completamente aperto).
5.2 Sblocco manuale
In caso di interruzione di corrente o malfunzionamento del sistema, il cancello può essere azionato manualmente.
- Individuare il meccanismo di rilascio manuale sull'unità motore (solitamente coperto da un tappo o da un pannello).
- Inserire la chiave fornita nella serratura e girarla per disinnestare il motore.
- Ora è possibile aprire o chiudere il cancello manualmente.
- Per reinserire il motore, invertire la procedura di sblocco manuale. Assicurarsi che il cancello sia completamente chiuso prima di reinserirlo, per evitare danni.
6. Manutenzione
Una manutenzione regolare garantisce il funzionamento sicuro e affidabile del vostro sistema di automazione del cancello.
6.1 Controlli mensili
- Movimento del cancello: Azionare manualmente il cancello per assicurarsi che si muova senza intoppi o rumori eccessivi.
- Dispositivi di sicurezza: Testare le fotocellule posizionando un oggetto sul loro percorso durante la chiusura del cancello. Il cancello dovrebbe fermarsi o invertire la direzione di marcia.
- Ispezione visiva: Controllare che non vi siano bulloni allentati, cavi usurati o segni di danni all'unità motore, al rack e agli accessori.
6.2 Servizio professionale annuale
Si consiglia di far ispezionare e sottoporre a manutenzione il sistema da un tecnico qualificato almeno una volta all'anno. Ciò include il controllo dei collegamenti elettrici, delle prestazioni del motore, della lubrificazione e della calibrazione generale del sistema.
7. Risoluzione Dei Problemi
Prima di contattare il supporto tecnico, riview i seguenti problemi comuni e le loro potenziali soluzioni.
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Il cancello non risponde al telecomando. | Batteria del telecomando scarica, telecomando fuori portata, interruzione di corrente, telecomando non programmato. | Sostituire la batteria del telecomando. Avvicinarsi al cancello. Controllare l'alimentazione principale. Riprogrammare il telecomando (consultare il manuale). |
| Il cancello si apre ma non si chiude. | Fotocellule ostruite o disallineate, bordo di sicurezza attivato. | Rimuovere eventuali ostruzioni dal percorso delle fotocellule. Pulire le lenti delle fotocellule. Riallineare le fotocellule. Controllare i collegamenti dei bordi di sicurezza. |
| Il cancello si ferma a metà ciclo. | Rilevato ostacolo, surriscaldamento del motore, problema con il finecorsa. | Rimuovere l'ostacolo. Lasciare raffreddare il motore. Controllare le impostazioni del finecorsa (fare riferimento al manuale). |
| Il faro lampeggiante non si accende. | Lampadina difettosa, problema di cablaggio. | Controllare la lampadina. Verificare i collegamenti elettrici alla scheda di controllo. |
Se il problema persiste dopo aver provato queste soluzioni, contattare un tecnico qualificato o l'assistenza clienti Dieffematic.
8. Specifiche
Di seguito sono riportate le specifiche generali del kit di automazione per cancelli scorrevoli PROTECO MEKO 5. Per specifiche tecniche dettagliate, consultare il manuale tecnico completo fornito con il prodotto.
- Modello: KMK054P0Y01410
- Marca: Dieffematico
- Alimentazione elettrica: 230 V CA, 50/60 Hz (tipico per gli operatori di cancelli)
- Tipo di motore: Elettromeccanico
- Peso massimo del cancello: (Per la capacità specifica, in genere fino a 500-800 kg, fare riferimento al manuale tecnico completo)
- Temperatura di esercizio: (Fare riferimento al manuale tecnico completo)
- Grado di protezione: IP44 (tipico per uso esterno)
- Caratteristiche di sicurezza: Rilevamento ostacoli, inversione automatica, ingresso fotocellula.
9. Garanzia e supporto
I prodotti Dieffematic sono coperti da garanzia del produttore contro difetti di materiali e fabbricazione. I termini e la durata specifici della garanzia sono dettagliati nella scheda di garanzia inclusa con il prodotto o disponibili sul sito ufficiale Dieffematic. websito.
Per assistenza tecnica, pezzi di ricambio o reclami in garanzia, contattare il rivenditore autorizzato Dieffematic o visitare il sito ufficiale Dieffematic websito per informazioni di contatto. Quando si contatta l'assistenza, tenere a portata di mano il modello del prodotto (KMK054P0Y01410) e la data di acquisto.
