Pyle Home Mini Audio Amplifier + PA Horn Speaker Bundle User Manual

1. Prodotto finitoview

This manual provides detailed instructions for the Pyle Home Mini Audio Amplifier (PFA200) and the Pyle Indoor/Outdoor PA Horn Speaker (PHSP5) bundle. This system is designed to deliver clear and powerful audio for various applications, from home entertainment to public address.

Image 1.1: The Pyle PFA200 Mini Audio Amplifier and PHSP5 PA Horn Speaker, bundled together.

2. Importanti istruzioni di sicurezza

Per ridurre il rischio di scosse elettriche, incendi o lesioni, seguire sempre queste precauzioni di sicurezza di base:

• Leggere tutte le istruzioni prima di utilizzare il prodotto.
• Non esporre questo apparecchio a pioggia o umidità.
• Non ostruire le aperture di ventilazione. Installare secondo le istruzioni del produttore.
• Non installare vicino a fonti di calore come radiatori, bocchette di riscaldamento, stufe o altri apparecchi (inclusi amplificatori) che producono calore.
• Proteggere il cavo di alimentazione per evitare che venga calpestato o schiacciato, in particolare in corrispondenza delle spine, delle prese di corrente e del punto in cui esce dall'apparecchio.
• Utilizzare solo accessori/componenti specificati dal produttore.
• Scollegare l'apparecchio durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.
• Affidare tutte le operazioni di manutenzione a personale di assistenza qualificato. L'assistenza è necessaria quando l'apparecchio è stato danneggiato in qualsiasi modo.

3. Contenuto della confezione

Si prega di controllare attentamente il pacco per assicurarsi che siano presenti tutti gli articoli:

• Pyle PFA200 Mini Audio Amppiù vivace
• Altoparlante PA a tromba Pyle PHSP5 per interni/esterni
• 12V AC/DC Power Adapter (for PFA200)
• Mounting Bracket and Hardware (for PHSP5)

4. Pyle PFA200 Mini Audio Amppiù vivace

4.1 Caratteristiche

• 60 Watt Class-T Hi-Fi Audio Amppiù vivace
• 12V AC/DC Adapter Included
• Jack di ingresso microfono
• Speaker Impedance: 2-8Ω
• 3.5mm iPod/MP3 Input Jack
• Rapporto segnale / rumore:> 80 dB
• Total Output Power: 60 Watt
• Input Power: DC 9 ~ 14.4V 2A
• Distorsione armonica totale: <0.4%
• Risposta in frequenza: 20Hz-20kHz
• Protezione da taglio corto, sovraccarico e surriscaldamento
• Compact design for versatile use (car or home)
• Tone/direct switching for bass and treble adjustments
• Built-in loudspeaker protection circuit

Immagine 4.1: anteriore view of the Pyle PFA200 Mini Audio Amppiù vivace.

Image 4.2: Detailed diagram showing the front and rear panels of the PFA200 amplifier with labeled controls and connections.

4.2 Setup and Connections

1. Collegamento dell'altoparlante: Connect your 2-8 ohm speakers to the speaker terminals on the rear panel of the PFA200. Ensure correct polarity (+ to + and - to -) for optimal sound.
2. Ingresso audio: Connect your audio source (e.g., smartphone, MP3 player, computer) to the 3.5mm AUX input or the RCA L/R input jacks on the rear panel.
3. Ingresso microfono: If using a microphone, connect it to the MIC input jack on the rear panel.
4. Collegamento elettrico: Connect the included 12V AC/DC power adapter to the DC 12V 2A input on the rear panel, then plug the adapter into a standard wall outlet.

Image 4.3: The PFA200 amplifier connected to speakers and a smartphone, demonstrating a typical setup.

Immagine 4.4: Primo piano view of the PFA200 amplifier's rear panel, highlighting the input and output connections.

4.3 Operazione

1. Accensione/spegnimento: Use the POWER switch on the front panel to turn the amplificatore acceso o spento.
2. Controllo del volume: Rotate the large VOLUME knob to adjust the overall output volume. The knob illuminates with a blue light when powered on.
3. Controllo dei toni: Use the TREBLE and BASS knobs to adjust the high and low frequencies of the audio output to your preference.
4. Interruttore tono/diretto: Toggle the TONE/DIRECT switch to bypass the tone controls for a flat frequency response, delivering the original sound without enhancement.
5. Selezione input: IL amplifier automatically detects and uses the active audio input (3.5mm AUX, RCA, or MIC).

Image 4.5: The front panel of the PFA200 amplifier, showing the rotary knobs for volume, treble, and bass control.

5. Pyle PHSP5 Indoor/Outdoor PA Horn Speaker

5.1 Caratteristiche

• 8'' Indoor / Outdoor PA Horn Speaker
• Power/Load Rating: 65 Watts Peak Power
• Impedenza nominale: 8 Ohm
• Frequency Range: 500 Hz - 5 KHz
• SPL (1 W/1 m): 101 dB
• Staffa di montaggio e hardware inclusi
• Durable construction suitable for indoor and outdoor environments
• Designed for wide sound projection, ideal for public address systems

Immagine 5.1: Lato view of the Pyle PHSP5 Indoor/Outdoor PA Horn Speaker.

Immagine 5.2: anteriore view of the Pyle PHSP5 Horn Speaker, showing the horn design.

5.2 Installazione

1. Posizione di montaggio: Choose a suitable location for the horn speaker. Consider factors such as desired sound projection area, proximity to the amplifier, and protection from extreme weather conditions if installed outdoors.
2. Installazione della staffa: Use the included mounting bracket and hardware to securely attach the speaker to a wall, pole, or other stable surface. The bracket allows for 180-degree swiveling, enabling you to adjust the speaker's direction for optimal sound coverage.
3. Cablaggio: Connect the speaker wires from the PHSP5 to the speaker terminals on the PFA200 amplifier. Ensure correct polarity (+ to + and - to -) to prevent phase issues and ensure proper sound reproduction.

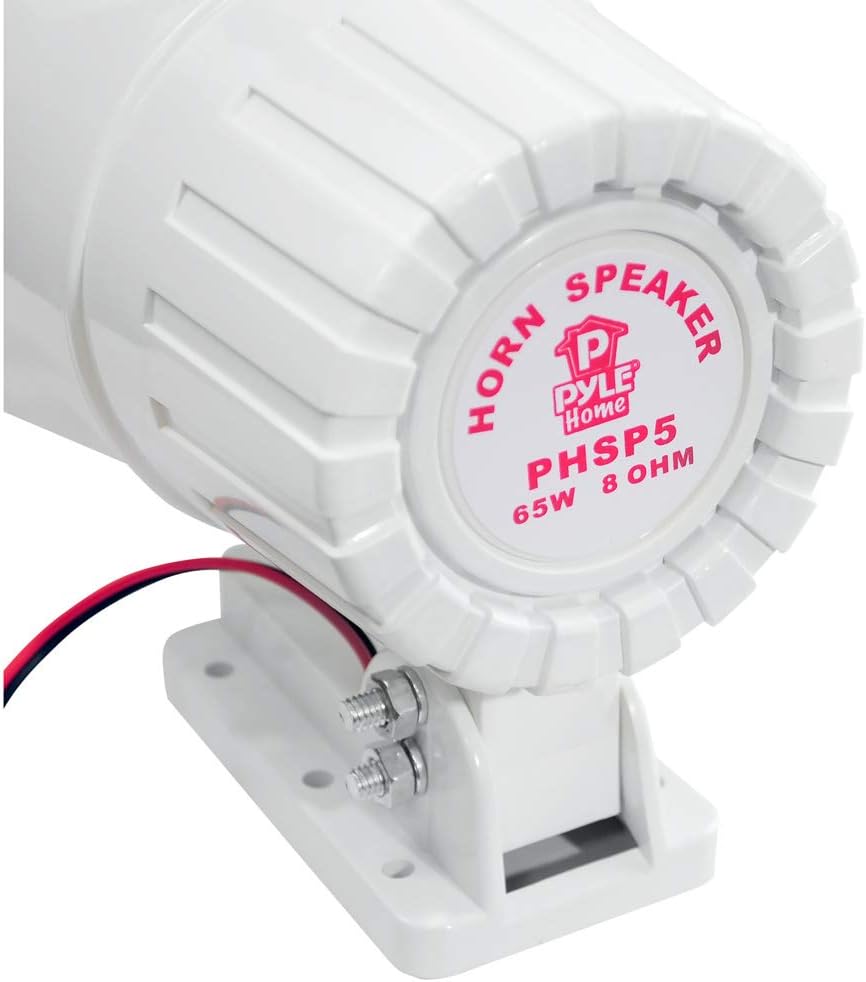

Immagine 5.3: posteriore view of the Pyle PHSP5 Horn Speaker, highlighting the adjustable mounting bracket.

6. Manutenzione e cura

Proper maintenance ensures the longevity and optimal performance of your Pyle audio system:

• Pulizia: Pulisci il amplifier and speaker surfaces with a soft, dry cloth. Avoid using harsh chemicals, solvents, or abrasive cleaners, as these can damage the finish or internal components.
• Ventilazione: Assicurarsi che il ampLe aperture di ventilazione del lifier non sono bloccate per evitare il surriscaldamento.
• Magazzinaggio: If storing the units for an extended period, keep them in a cool, dry place away from direct sunlight and extreme temperatures.
• Outdoor Speaker Care: While the PHSP5 is designed for outdoor use, prolonged exposure to extreme weather conditions (heavy rain, snow, direct intense sunlight) may reduce its lifespan. Consider protective measures if permanently installed in harsh environments.

7. Guida alla risoluzione dei problemi

If you encounter any issues with your Pyle audio system, refer to the table below for common problems and their solutions:

8. Specifiche tecniche

8.1 Pyle PFA200 Mini Audio Amppiù vivace

• Potenza di uscita: 60 Watt (totale)
• Numero di canali: 2
• Impedenza dell'altoparlante: 2-8Ω
• Potenza in ingresso: DC 9 ~ 14.4V 2A
• Voltage: 14.4 Volt (CC)
• Risposta in frequenza: Da 20 Hz a 20 kHz
• Rapporto segnale/rumore: >80 dB
• Distorsione armonica totale: <0.4%
• Dimensioni (L x P x A): 5.51'' x 4.80'' x 1.81''
• Tipo di montaggio: Montaggio in superficie

8.2 Pyle PHSP5 Indoor/Outdoor PA Horn Speaker

• Valutazione potenza/carico: 65 Watt di potenza di picco
• Impedenza nominale: 8 Ohm
• Gamma di frequenza: 500 Hz - 5 KHz
• SPL (1W/1m): 101 dB
• Dimensioni (A x L x P): 8'' x 4.5'' x 9''

9. Garanzia e assistenza clienti

Pyle products are designed and manufactured to the highest quality standards. For warranty information, technical support, or service inquiries, please visit the official Pyle websito o contattare il loro servizio clienti.

Ufficiale Pyle Websito: www.pyleusa.com
