Hothope Commercial Ice Maker Machine User Manual

1. Importanti istruzioni di sicurezza

Please read all instructions carefully before operating the appliance to ensure safe and efficient use. Retain this manual for future reference.

• Assicurarsi che la macchina per il ghiaccio sia collegata a una presa di corrente correttamente messa a terra.
• Non utilizzare l'apparecchio con un cavo di alimentazione o una spina danneggiati.
• Tenere la macchina del ghiaccio lontana da fonti di calore e dalla luce solare diretta.
• Assicurare un'adeguata ventilazione attorno all'unità. Mantenere almeno 6 cm di spazio libero da pareti e altri oggetti.
• Non immergere l'apparecchio, il cavo di alimentazione o la spina in acqua o altri liquidi.
• Scollegare sempre l'unità prima di pulirla o di effettuare qualsiasi intervento di manutenzione.
• Questo apparecchio è destinato all'uso commerciale.
• Per la produzione del ghiaccio utilizzare solo acqua potabile.

2. Prodotto finitoview

The Hothope Commercial Ice Maker Machine is designed for high-volume ice production, featuring a robust stainless steel construction and an efficient cooling system. It produces clear ice cubes suitable for various commercial applications.

2.1 Caratteristiche principali

• Alta capacità: Produce fino a 360 libbre di ghiaccio in 24 ore con un contenitore di stoccaggio da 77 libbre.
• Rapid Ice Making: Generates 126 clear ice cubes in approximately 11 minutes per cycle.
• Spessore del ghiaccio regolabile: Customize ice cube thickness (thin, medium, thick) to suit different needs.
• Simplified LCD Panel: Easy-to-use control panel with indicators for water, ice full, cleaning, and reservation.
• Funzione di pulizia automatica: Integrated 360° self-cleaning system for hygiene and convenience.
• Costruzione durevole: Stainless steel exterior with cyclopentane foaming layer and food-grade PP liner for insulation.
• Compressore potente: 750W compressor ensures efficient and consistent ice production.

2.2 Diagramma del prodotto

Figura 2.1: Fronte view of the Hothope Commercial Ice Maker Machine, showing the ice bin and control panel.

Figura 2.2: Esploso view illustrating the powerful compressor, stainless steel surface, cyclopentane foaming layer, and food-grade PP liner.

2.3 Contenuto della confezione

Dopo aver disimballato, assicurarsi che siano presenti tutti i seguenti elementi:

• Hothope Commercial Ice Maker Machine
• Tubo di ingresso dell'acqua
• Tubo di scarico
• Paletta di ghiaccio
• Water Filter (optional, may be included)
• Manuale d'uso

Figura 2.3: Esample of complete accessories including water filter, hoses, and ice scoop.

3. Configurazione e installazione

3.1 Disimballaggio

Carefully remove the ice maker from its packaging. Inspect for any shipping damage. Remove all packing materials, tape, and protective films.

3.2 Posizionamento

Choose a stable, level surface capable of supporting the weight of the unit when full of ice and water. Ensure the location has access to a potable water supply, a drain, and a grounded electrical outlet.

• Maintain at least 6 inches (15 cm) of clearance around the unit for proper ventilation.
• Evitare di posizionare l'unità alla luce diretta del sole o vicino ad apparecchi che generano calore.
• La temperatura ambiente deve essere compresa tra 10 °C (50 °F) e 32 °C (90 °F).

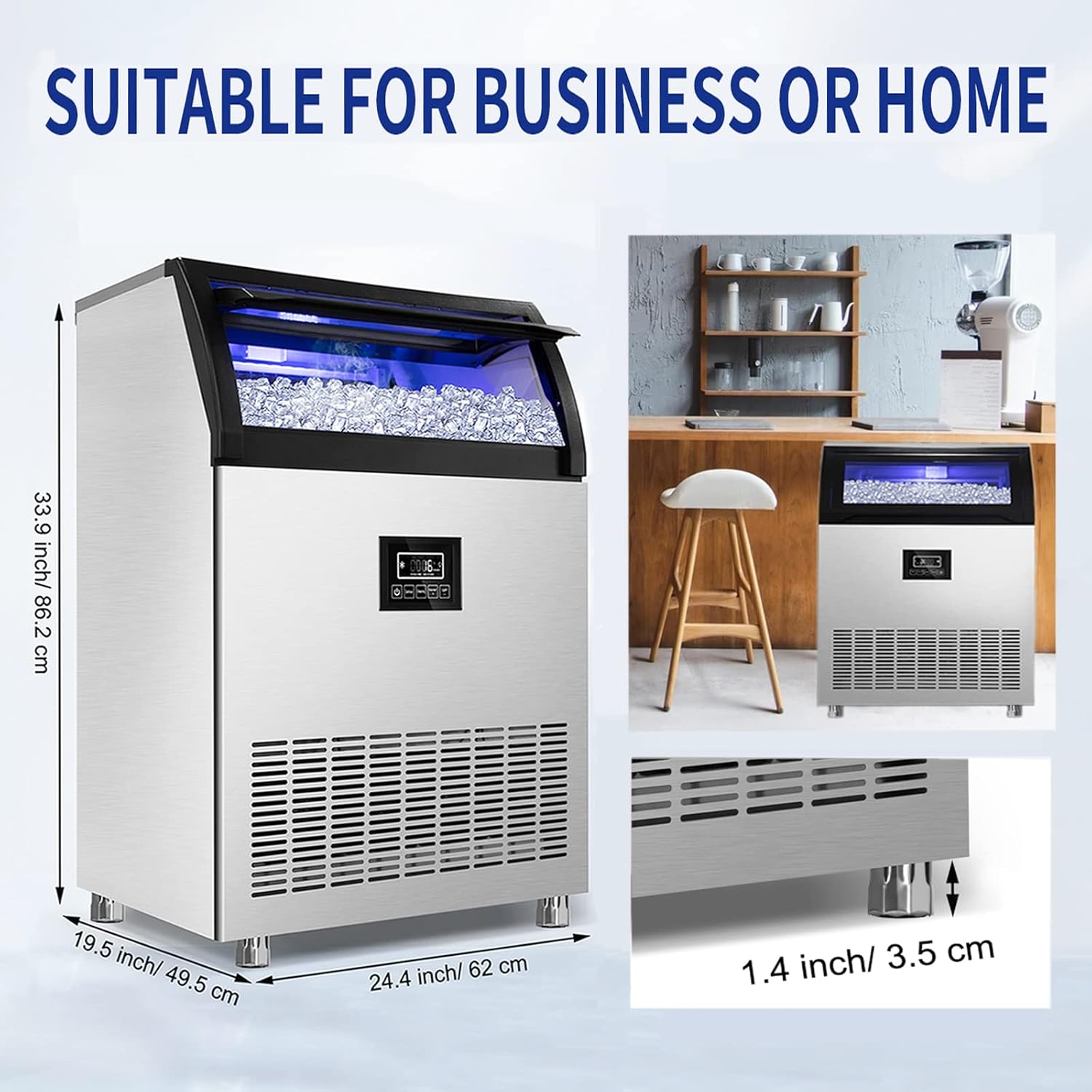

Figure 3.1: Dimensions of the ice maker (19.5 x 24.4 x 33.9 inches) and adjustable feet for leveling.

3.3 Collegamento idrico

The ice maker requires a continuous supply of potable water and a drain. Follow these steps:

1. Connect the water inlet hose to a cold water supply line (1/2" NPT recommended).
2. If using the included water filter, connect it in-line with the water supply.
3. Collegare l'altra estremità del tubo di ingresso dell'acqua alla porta di ingresso dell'acqua sul retro della macchina per il ghiaccio.
4. Connect the drain hose to the drain outlet on the back of the ice maker.
5. Route the drain hose to a floor drain or a suitable plumbing drain, ensuring a continuous downward slope for proper drainage.
6. Aprire l'erogazione idrica e verificare che non vi siano perdite.

Figure 3.2: Illustration of connecting the water supply (with optional filter), power, and drain outlet.

Figura 3.3: dettagliata view of the water filter connected to the water inlet.

3.4 Collegamento di alimentazione

Plug the power cord into a dedicated, grounded 120V/60Hz electrical outlet. Do not use extension cords or adapters.

4. Istruzioni per l'uso

4.1 Pannello di controllo

The ice maker features a simplified LCD control panel for easy operation. Familiarize yourself with the buttons and indicators:

Figure 4.1: The LCD control panel showing various indicators and control buttons.

• Pulsante di accensione: Accende/Spegne l'unità.
• Pulsante di scongelamento: Initiates a defrost cycle.
• Pulsante di pulizia: Starts the automatic cleaning cycle.
• Reservation / +/- Buttons: Sets the timer for delayed start or stop, and adjusts ice thickness.
• Pulsante luce: Controls the internal LED light.
• Indicatori: Add Water, Thickness, Intelligent Temperature Control, Ice Full, Auto Clean, Reservation Function, Standby, Ambient Temperature, Fault.

4.2 Avvio iniziale

1. Dopo aver collegato l'acqua e l'alimentazione, premere il pulsante di accensione per accendere l'unità.
2. The machine will automatically begin the ice-making process. The first few cycles may produce smaller or irregularly shaped ice cubes; this is normal.

4.3 Regolazione dello spessore dei cubetti di ghiaccio

The ice maker allows you to adjust the thickness of the ice cubes:

• While the machine is in ice-making mode, press the +/- buttons to cycle through thin, medium, or thick ice settings.
• Ghiaccio sottile: 5-8 minuti per ciclo.
• Ghiaccio medio: 8-11 minuti per ciclo.
• Ghiaccio spesso: 11-15 minuti per ciclo.

Figure 4.2: Visual representation of thin, medium, and thick ice cubes, and their suggested applications (seafood, drinks, beer).

Figura 4.3: Oltreview of ice making efficiency, adjustable thickness, and 24-hour ice yield.

4.4 Reservation Function (Timer)

Use the Reservation function to program the ice maker to start or stop at a specific time:

1. Premere il tasto Prenotazione pulsante.
2. Utilizzare il +/- pulsanti per impostare il tempo di ritardo desiderato (in ore).
3. The unit will automatically start or stop after the set time.

5. Manutenzione e pulizia

La pulizia e la manutenzione regolari sono essenziali per la longevità e il funzionamento igienico della vostra macchina per il ghiaccio.

5.1 Ciclo di pulizia automatico

The ice maker is equipped with a 360° auto-cleaning function:

1. Ensure the unit is connected to water and power.
2. Premere il tasto Pulizia pulsante sul pannello di controllo.
3. The machine will automatically perform a cleaning cycle, circulating water and draining it.
4. Una volta completato il ciclo, l'unità tornerà in modalità standby.

Figure 5.1: Visual representation of the 360° auto-cleaning process.

5.2 Pulizia manuale

For thorough cleaning, especially if the unit has been stored or used infrequently:

1. Unplug the ice maker from the power outlet and turn off the water supply.
2. Svuotare l'acqua residua dal serbatoio e dal contenitore del ghiaccio.
3. Clean the interior surfaces, including the ice bin and water reservoir, with a mild detergent and warm water. Use a soft cloth or sponge.
4. Rinse thoroughly with clean water to remove all detergent residue.
5. Pulisci l'esterno con adamp panno. Non usare detergenti abrasivi o solventi.
6. Clean the air filter (if applicable) located on the side or back of the unit.
7. Ensure all components are dry before reconnecting power and water.

5.3 Stoccaggio a lungo termine

Se la macchina del ghiaccio non verrà utilizzata per un periodo prolungato:

• Perform a full cleaning cycle.
• Scaricare tutta l'acqua dall'unità.
• Unplug the power cord and disconnect water lines.
• Dry the interior and exterior thoroughly.
• Conservare l'unità in un luogo fresco e asciutto, lontano dalla luce solare diretta e da temperature estreme.

6. Risoluzione Dei Problemi

Prima di contattare il servizio clienti, consultare la seguente tabella per problemi comuni e relative soluzioni:

7. Specifiche del prodotto

8. Garanzia e assistenza clienti

Hothope products are manufactured to high-quality standards and are warranted against defects in materials and workmanship. For specific warranty details, please refer to the warranty card included with your purchase or contact Hothope customer support.

For technical assistance, troubleshooting, or to inquire about replacement parts, please contact Hothope Customer Support:

• Websito: Visitare il Hothope Store on Amazon per informazioni sui contatti.
• E-mail: Per assistenza diretta via e-mail, fare riferimento alla confezione del prodotto o alla scheda di garanzia.
• Telefono: Refer to your product packaging or warranty card for phone support.

Please have your model number (WQJR-C01) and purchase date ready when contacting support.
