1. Introduzione
This manual provides instructions for the safe and effective use of your Karlak T600A Non-Contact Infrared Thermometer. This device is designed for measuring the surface temperature of inanimate objects. It offers a wide temperature range, high accuracy, and user-friendly features for various applications.
Nota importante: This infrared thermometer is an industrial tool and is not intended for measuring human or animal body temperature. Readings for living beings will be inaccurate as it measures surface temperature only.
Image 1.1: The Karlak T600A thermometer demonstrating its wide temperature measurement range, from high heat sources to cold environments like a refrigerator.
2. Informazioni sulla sicurezza
- Do Not Point Laser at Eyes: The thermometer uses a laser for aiming. Avoid direct eye exposure to the laser beam.
- Non per uso medico: This device is not a medical thermometer. Do not use it to measure body temperature of humans or animals.
- Evitare il contatto diretto: The thermometer is non-contact. Do not touch hot surfaces with the device.
- Tenere lontano dalla portata dei bambini: Conservare il dispositivo fuori dalla portata dei bambini.
- Smaltimento corretto della batteria: Smaltire le batterie usate secondo le normative locali.
- Ambiente operativo: Do not use the thermometer in environments with explosive gas, steam, or dust.
3. Caratteristiche del prodotto
- Misura senza contatto: Misurare in modo sicuro la temperatura superficiale a distanza.
- Ampio intervallo di temperatura: Misura da -50°C a 600°C (da -58°F a 1112°F).
- Alta precisione: 12:1 Distance-to-Spot ratio for precise targeting.
- Tempo di risposta rapido: Fornisce letture in circa 0.5 secondi.
- Emissività regolabile: Customizable from 0.1 to 1.0 for improved accuracy on various surfaces.
- Display LCD retroilluminato: Display ampio e chiaro per una facile lettura in diverse condizioni di illuminazione.
- Conversione dell'unità: Passa facilmente da Celsius (°C) a Fahrenheit (°F).
- Funzione di conservazione dei dati: Freezes the last measurement on the display.
- Spegnimento automatico: Extends battery life by turning off after 12 seconds of inactivity.
- Calibrazione della temperatura: Adjustable calibration range between -3°C and 3°C.
Image 3.1: The backlit LCD display of the T600A, showing temperature readings and various icons for functions like data hold and unit selection.
Immagine 3.2: Es.amples of the thermometer's wide range of applications, including measuring temperatures of frying pans, car engines, and air conditioning units.
4. Contenuto della confezione
Il pacchetto include i seguenti articoli:
- 1 x Karlak T600A Infrared Thermometer
- 1 x Manuale utente (inglese)
Nota: 2 x AAA 1.5V batteries are required and are not included in the package.
5. Diagramma del prodotto e componenti
Image 5.1: Detailed diagram of the T600A, highlighting the LCD display, buttons, sensor, laser, and trigger.
- Simbolo di conservazione dei dati: Indicates that the current reading is held.
- Temperature Measurement Readings: Visualizza la temperatura misurata.
- Positioning Laser Open Symbols: Indica quando il laser è attivo.
- Backlight Open Symbol: Indicates when the display backlight is active.
- Unità di misura della temperatura: Shows °C or °F.
- Emissivity Adjustment Window: Visualizza l'impostazione corrente dell'emissività.
- Positioning Laser Switch: Button to turn the laser on/off.
- Interruttore di temperatura: Button to cycle through measurement modes or settings (often the °C/°F button).
- Interruttore di retroilluminazione: Button to turn the display backlight on/off.
- Sensore: Sensore a infrarossi per il rilevamento della temperatura.
- Positioning Laser: Emits a laser dot for aiming.
- Grilletto: Attiva la misurazione quando premuto.
6. Impostazione
6.1 Installazione della batteria
The Karlak T600A requires two (2) AAA 1.5V batteries (not included).
- Individuare il vano batteria nella parte inferiore dell'impugnatura.
- Twist the battery compartment cover counter-clockwise to unlock and open it.
- Inserire due batterie AAA, assicurandosi della corretta polarità (+/-).
- Close the battery compartment cover and twist clockwise to lock it securely.

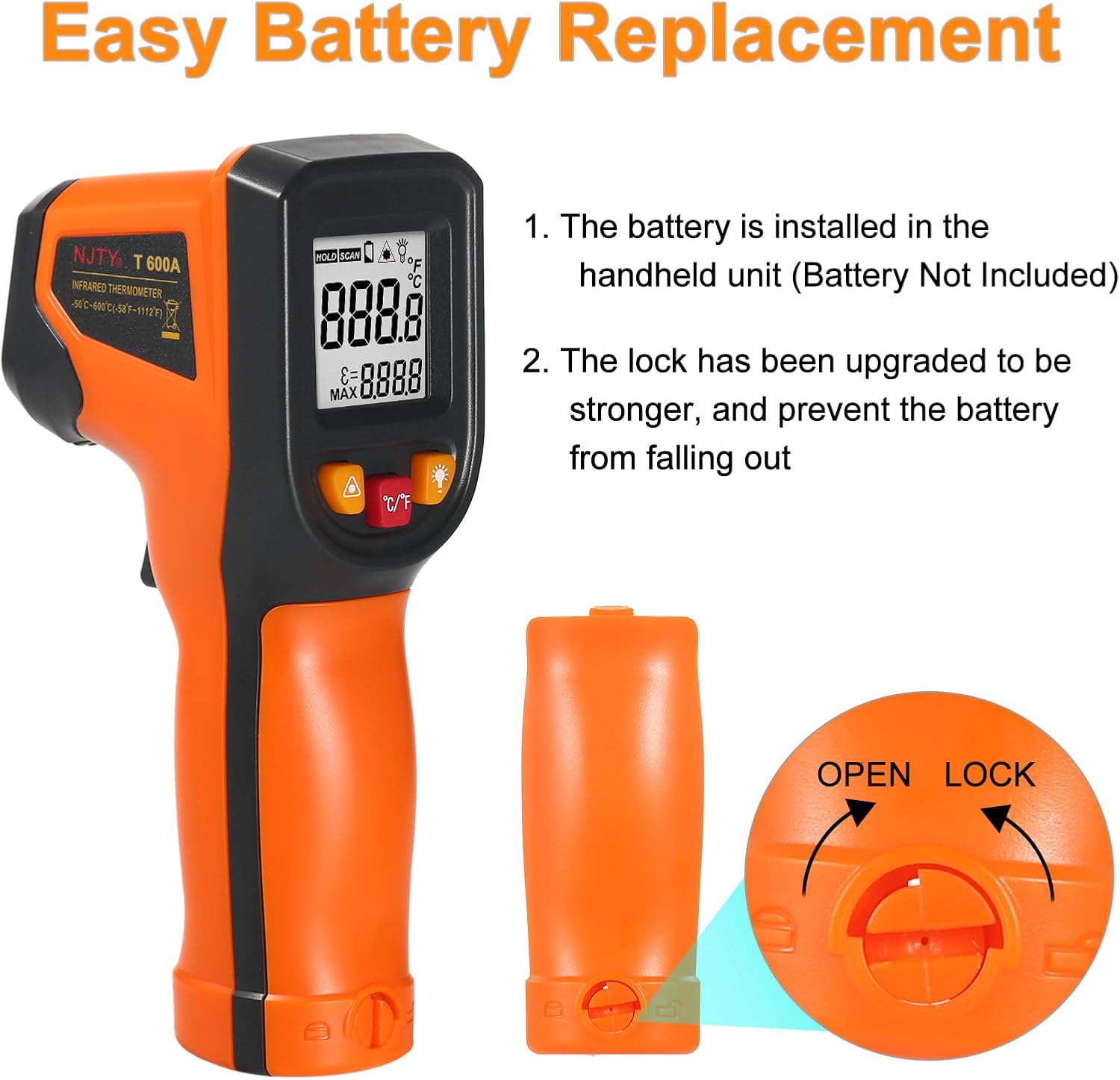

Image 6.1: Instructions for easy battery replacement, showing the battery compartment and locking mechanism.
7. Istruzioni per l'uso
7.1 Esecuzione di una misurazione
- Puntare il termometro verso l'oggetto bersaglio.
- Press and hold the trigger to activate the laser and begin scanning the surface temperature. The "SCAN" icon will appear on the display.
- Release the trigger to hold the measurement. The "HOLD" icon will appear, and the last reading will remain on the display.
- The device will automatically shut off after 12 seconds of inactivity to conserve battery.
7.2 Conversione delle unità (°C/°F)
Per passare da Celsius (°C) a Fahrenheit (°F), premere il tasto ° C / ° F button located below the display.
7.3 Controllo della retroilluminazione
Premere il tasto icona della lampadina button to turn the display backlight on or off. This is useful for reading in low-light conditions.
7.4 Laser Aiming
Premere il tasto icona triangolo button to turn the laser pointer on or off. The laser helps in accurately targeting the measurement area.
8. Regolazione dell'emissività
Emissivity is a measure of an object's ability to emit infrared energy. Different materials have different emissivity values. For accurate temperature readings, it is important to adjust the thermometer's emissivity setting to match the target material. The T600A allows adjustment from 0.1 to 1.0.
Per regolare l'emissività:
- While the thermometer is on, press the ° C / ° F button repeatedly until the emissivity value flashes on the display.
- Utilizzare il laser button (triangle icon) to increase or decrease the emissivity value.
- Once the desired emissivity is set, release the button, and it will save automatically after a few seconds.
Refer to common emissivity tables for various materials to ensure accurate measurements.
9. Manutenzione
9.1 Pulizia del dispositivo
- Utilizzare un morbido, damp panno per pulire il dispositivo casing. Non utilizzare detergenti abrasivi o solventi.
- For the lens, use a soft cloth or cotton swab with a small amount of isopropyl alcohol. Avoid scratching the lens.
- Assicurarsi che il dispositivo sia asciutto prima di riporlo o di utilizzarlo nuovamente.
9.2 Sostituzione della batteria
Quando sul display compare l'indicatore di batteria scarica, sostituire le batterie come descritto nella sezione "Installazione delle batterie" (6.1).
9.3 Conservazione
Store the thermometer in a cool, dry place, away from direct sunlight and extreme temperatures. Remove batteries if storing for extended periods to prevent leakage.
10. Risoluzione Dei Problemi
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Il dispositivo non si accende. | Batterie scariche o installate in modo errato. | Sostituire le batterie assicurandosi che la polarità sia corretta. |
| Letture imprecise. | Incorrect emissivity setting; distance too far; dirty lens; target outside temperature range. | Adjust emissivity; ensure proper distance (12:1 D:S ratio); clean lens; ensure target temperature is within -50°C to 600°C. |
| Il display è scuro o tremolante. | Batteria scarica. | Sostituire le batterie. |
| Il laser non si accende. | La funzione laser è disattivata. | Press the laser button (triangle icon) to activate. |
11. Specifiche
Image 11.1: Technical specifications table for the T600A model.
| Parametro | Valore |
|---|---|
| Modello | T600A |
| Intervallo di temperatura | Temperatura di funzionamento: da -50°C a 600°C (da -58°F a 1112°F) |
| Accuracy (≥0°C/32°F) | ±1.5°C (±2.7°F) or ±1.5% |
| Accuracy (<0°C/32°F) | ±3°C (±5.4°F) or ±3% |
| Risposta spettrale | 8-14 micron |
| Risoluzione | 0.1% della lettura o 1 ° C |
| Tempo di risposta | 500 ms (risposta al 95%) |
| Rapporto distanza-punto (D:S) | 12:1 |
| Emissività | 0.1-1.0 regolabile |
| Temperatura di esercizio | Temperatura: da 0°C a 50°C (da 32°F a 122°F) |
| Umidità di esercizio | 10-90% di umidità relativa senza condensa |
| Temperatura di conservazione | Temperatura di funzionamento: da -20°C a 60°C (da -4°F a 140°F) |
| Batteria | 2 x AAA 1.5V (non incluse) |
| Dimensioni dell'articolo | 145 x 78 x 43 mm (5.71 x 3.07 x 1.69 pollici) |
| Peso dell'articolo | 107 g (3.77 once) |
| Spegnimento automatico | Yes (12 seconds) |
| Retroilluminazione dello schermo | SÌ |
| Conservazione dei dati | SÌ |
Image 11.2: Physical dimensions of the T600A thermometer.
12. Garanzia e supporto
Specific warranty information is not provided in this manual. For warranty details, technical support, or service inquiries, please contact the seller or manufacturer directly through your purchase platform.
Conservare la ricevuta d'acquisto come prova d'acquisto per eventuali reclami in garanzia.
