DIYtoolifz 1000Ft-lbs Cordless Impact Wrench 1/2 inch

1. Importanti istruzioni di sicurezza

Read all safety warnings and instructions before using this power tool. Failure to follow the warnings and instructions may result in electric shock, fire, and/or serious injury.

Sicurezza generale dell'utensile elettrico

• Sicurezza dell'area di lavoro: Mantenete l'area di lavoro pulita e ben illuminata. Aree disordinate o buie possono favorire incidenti. Non utilizzate utensili elettrici in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili.
• Sicurezza elettrica: Le spine degli utensili elettrici devono essere adatte alla presa. Non modificare mai la spina in alcun modo. Non utilizzare adattatori con utensili elettrici con messa a terra.
• Sicurezza personale: Indossare sempre protezioni per gli occhi. Utilizzare protezioni acustiche durante l'utilizzo dell'utensile. Vestirsi in modo appropriato; non indossare abiti larghi o gioielli. Tenere capelli, indumenti e guanti lontani dalle parti in movimento.
• Uso e cura dello strumento: Non forzare l'utensile elettrico. Utilizzare l'utensile elettrico corretto per l'applicazione. Scollegare la batteria dall'utensile elettrico prima di effettuare qualsiasi regolazione, sostituire accessori o riporre l'utensile elettrico.
• Uso e cura dello strumento batteria: This tool is designed for use with Makita 18V batteries. Ensure the battery is fully charged before use. Do not use battery packs not specifically designated for the tool.

2. Prodotto finitoview

The DIYtoolifz Cordless Impact Wrench is a powerful tool designed for various fastening and loosening tasks. It features a brushless motor, variable speed control, and an LED work light for enhanced visibility.

Figure 1: Key components of the DIYtoolifz Cordless Impact Wrench.

Componenti:

1. 1/2 inch Hog Ring Anvil: Per cambi di presa rapidi e sicuri.
2. Interruttore a grilletto: Attiva lo strumento e ne controlla la velocità.
3. Pulsante avanti/indietro: Cambia la direzione di rotazione.
4. Lavoro leggero: Illumina l'area di lavoro.
5. Belt Hook Mounting Point: Per una comoda conservazione e un facile accesso.
6. Speed Gear Display: Mostra l'impostazione della velocità corrente.
7. Reverse Self-Stop: Feature to prevent over-loosening.
8. Pulsante di controllo della velocità: Adjusts the torque and speed settings.
9. Interfaccia batteria: Compatible with Makita 18V batteries (battery not included).

3. Impostazione

Battery Installation (Battery Not Included)

This impact wrench is designed to be compatible with Makita 18V batteries. A 4Ah or higher battery is recommended for optimal performance.

Figure 2: The impact wrench is compatible with various Makita 18V battery models. Battery is sold separately.

1. Ensure the impact wrench is turned off.
2. Align the Makita 18V battery with the battery interface on the tool.
3. Slide the battery into place until it clicks securely. Do not force the battery.
4. Per rimuoverla, premere il pulsante di rilascio della batteria e farla scorrere fuori.

Collegamento delle prese

The tool features a 1/2-inch hog ring anvil for quick socket changes.

1. Select the appropriate 1/2-inch drive impact socket for your task.
2. Push the socket firmly onto the 1/2-inch square drive anvil until the hog ring secures it in place.
3. Ensure the socket is fully seated and secure before operation.

4. Istruzioni per l'uso

Accensione/spegnimento e controllo della direzione

• To turn on the tool, press the trigger switch. The speed is variable based on trigger pressure.
• Per spegnere, rilasciare l'interruttore a grilletto.
• Use the Forward/Reverse button (typically located above the trigger) to select the desired rotation direction. Push left for forward (tightening), push right for reverse (loosening).

Speed and Torque Adjustment

The impact wrench offers 3 forward speeds, 1 reverse speed, and an auto-stop feature.

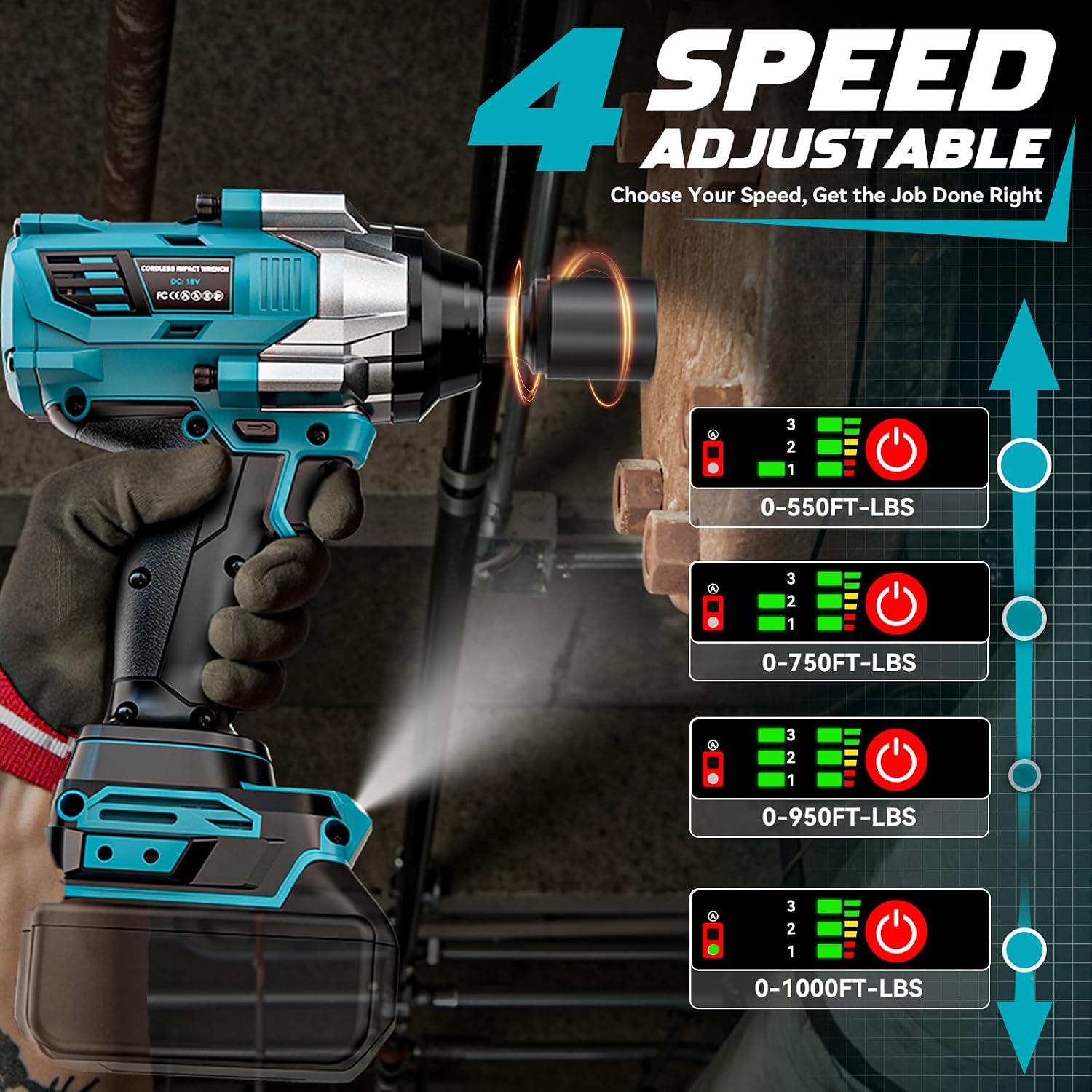

Figure 3: Speed and torque settings can be adjusted for precise control.

• Press the Speed Control Button to cycle through the available speed settings. The Speed Gear Display will indicate the current setting.
• Velocità di avanzamento: Adjust for different tightening requirements, from light fastening to heavy-duty tasks (up to 950 ft-lbs tightening torque).
• Reverse Speed with Auto-Stop: The auto-stop feature helps prevent over-loosening or dropping fasteners by stopping rotation once the fastener is loose. This is particularly useful for wheel lug nuts. The maximum loosening torque is 1000 ft-lbs.

Figure 4: Visual representation of forward (tightening) and reverse (loosening) torque.

Utilizzo della luce di lavoro a LED

The integrated LED work light activates when the trigger is pressed, providing illumination in dimly lit areas.

Applicazioni

This impact wrench is suitable for:

• Automotive repair, such as changing car tires.
• Home improvement projects.
• General industrial tasks.

Nota: This tool is not recommended for heavy truck tires.

Figura 5: Esamples of the impact wrench in use for different applications.

5. Manutenzione

Pulizia

• Pulire regolarmente l'esterno dell'utensile con un panno morbido eamp stoffa. Non utilizzare prodotti chimici aggressivi o detergenti abrasivi.
• Mantenere le aperture di ventilazione libere da polvere e detriti per garantire un corretto raffreddamento del motore.

Ispezione

• Prima di ogni utilizzo, ispezionare l'utensile per verificare la presenza di eventuali segni di danni, parti allentate o usura.
• Check the 1/2-inch square drive anvil for wear or damage.
• Assicurarsi che i contatti della batteria siano puliti e privi di corrosione.

Magazzinaggio

• Conservare l'utensile in un luogo asciutto e sicuro, lontano dalla luce solare diretta e da temperature estreme.
• Prima di riporre l'utensile, rimuovere la batteria.

6. Risoluzione Dei Problemi

7. Specifiche

8. Video ufficiali dei prodotti

9. Garanzia e supporto

For information regarding warranty coverage, product support, or to purchase replacement parts, please refer to the official DIYtoolifz website or contact their customer service department directly. Contact details are typically provided with your product packaging or on the manufacturer's official channels.
