OiLiehu Android 13 Car Radio User Manual

1. Introduzione

This manual provides detailed instructions for the installation, operation, and maintenance of your OiLiehu Android 13 Car Radio. Designed specifically for Hyundai Tucson IX35 models from 2010 to 2015, this unit offers advanced features including Wireless Carplay, Android Auto, GPS navigation, Bluetooth connectivity, FM RDS radio, WiFi, Mirror Link, rear camera support, and steering wheel control integration. Please read this manual thoroughly before installation and use to ensure proper function and safety.

2. Informazioni sulla sicurezza

• Installazione professionale consigliata: Data la complessità degli impianti elettrici delle automobili, si consiglia vivamente l'installazione da parte di un professionista per evitare danni all'unità o al veicolo.
• Alimentazione elettrica: Assicurarsi che l'unità sia collegata a un alimentatore da 12 V CC con messa a terra negativa. Vol. erratotagpuò causare danni.
• Cablaggio: Do not modify or cut the wiring harness. Incorrect wiring can lead to malfunctions or electrical hazards.
• Sicurezza di guida: Non utilizzare l'unità in modo da distrarti dalla guida. Dare sempre priorità alla sicurezza stradale.
• Temperatura: Evitare di esporre l'unità a temperature estreme o alla luce solare diretta per periodi prolungati.
• Umidità: Tenere l'unità lontana dall'acqua e dall'umidità eccessiva per evitare scosse elettriche o danni.

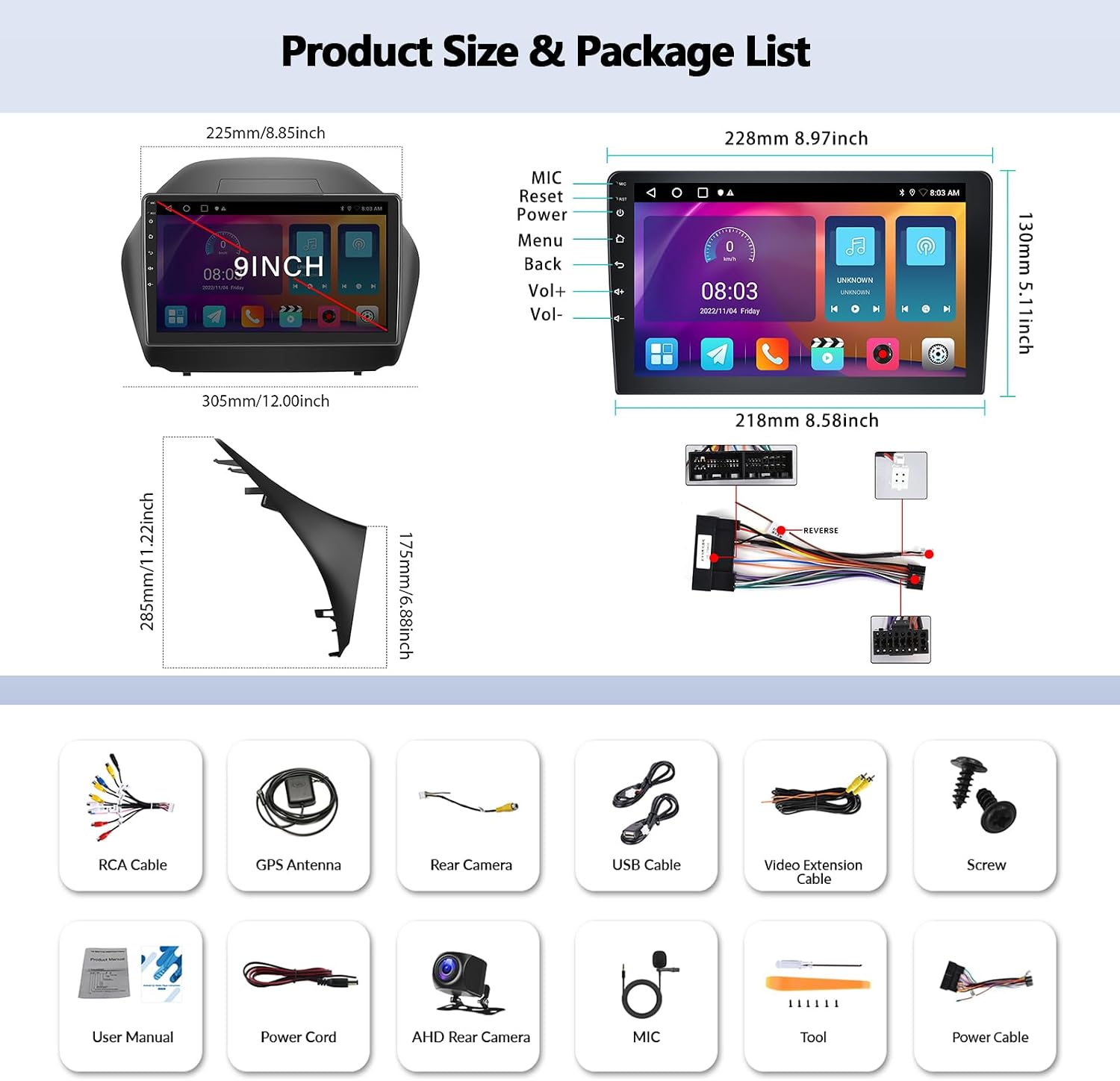

3. Contenuto della confezione

Si prega di controllare la confezione per verificare la presenza dei seguenti elementi:

• OiLiehu Android 13 Car Radio Unit
• Telecamera posteriore AHD
• Viti per l'installazione
• Manuale dell'utente (questo documento)
• Power Cord (main wiring harness)
• RCA
• Cavo USB
• Cavo di prolunga video
• Microfono (MIC)
• Strumento di installazione
• Antenna GPS

4. Prodotto finitoview

The OiLiehu Android 13 Car Radio features a 10.1-inch touchscreen display and is designed to seamlessly integrate into your Hyundai Tucson IX35 (2010-2015) dashboard. It runs on Android 13 with 2GB RAM and 32GB ROM, providing a responsive and feature-rich experience.

Le caratteristiche principali includono:

• Sistema operativo Android 13
• Touchscreen capacitivo da 10.1 pollici (risoluzione 1024 x 600)
• 2 GB di RAM + 32 GB di ROM
• Carplay wireless e Android Auto
• Navigazione GPS integrata
• Bluetooth per chiamate in vivavoce e streaming musicale
• Radio FM con RDS
• Connettività WiFi
• Funzionalità Mirror Link
• Support for Original Steering Wheel Controls
• Ingresso telecamera posteriore con commutazione automatica
• Impostazioni dell'equalizzatore audio (EQ)
• Funzione schermo diviso
• Support for optional external devices: DAB+, OBD2, DVR (not included in package)

5. Configurazione e installazione

5.1 Controlli pre-installazione

1. Verify vehicle compatibility: This unit is designed for Hyundai Tucson IX35 models from 2010 to 2015.
2. Prima di iniziare qualsiasi lavoro elettrico, scollegare il terminale negativo della batteria del veicolo.
3. Assicurarsi che tutto il contenuto della confezione sia presente e integro.

5.2 Schema elettrico e collegamenti

Refer to the provided wiring diagram (usually on a sticker on the unit or in a separate small diagram) for specific connections. General connections include:

• Cablaggio di potenza: Collegare ai cavi di alimentazione, di terra e degli accessori del veicolo.
• Cavi dell'altoparlante: Collegare alle uscite degli altoparlanti del veicolo.
• Antenna GPS: Connect to the dedicated GPS port on the unit and mount in a location with a clear view del cielo.
• Cavi USB: Connect to the unit's USB ports for external storage or phone connection.
• Ingresso telecamera posteriore: Connect the provided AHD Rear Camera to the 'CAM IN' or 'REVERSE' video input. Connect the camera's power to the vehicle's reverse light circuit and the trigger wire to the unit's 'REVERSE' trigger input.
• Microfono esterno: Collega il microfono esterno per migliorare la qualità delle chiamate.

5.3 Installazione fisica

1. Rimuovere con cautela l'autoradio originale e i pannelli di rivestimento.
2. Connect all necessary wiring harnesses and cables to the new OiLiehu unit.
3. Montare l'antenna GPS in una posizione ottimale, in genere sul cruscotto con una vista libera view del cielo.
4. Install the AHD Rear Camera at the rear of the vehicle, ensuring proper alignment and wiring.
5. Secure the new car radio unit into the dashboard opening using the provided screws and brackets.
6. Reinstallare tutti i pannelli di rivestimento.
7. Ricollegare il terminale negativo della batteria del veicolo.

5.4 Configurazione del controllo del volante

The unit supports the original steering wheel controls of your Hyundai Tucson IX35. After installation, you may need to configure these controls:

1. Vai a Impostazioni > Imparare a usare il volante or similar option on the unit.
2. Follow the on-screen prompts to assign functions (e.g., volume up/down, track skip, answer call) to your vehicle's steering wheel buttons.

6. Istruzioni per l'uso

6.1 Funzionamento di base

• Accensione/spegnimento: The unit typically powers on with the vehicle's ignition. A power button on the unit or screen may also be available for manual control.
• Schermo tattile: Navigate through menus and applications by tapping, swiping, and dragging on the 10.1-inch capacitive touchscreen.
• Schermata iniziale: Customize widgets and app shortcuts on the home screen for quick access.

6.2 Connettività WiFi

Connect the unit to a WiFi network or your phone's hotspot to access online features and applications.

1. Vai a Impostazioni > Rete e Internet > Wifi.
2. Seleziona la rete desiderata e inserisci la password, se richiesta.

6.3 Navigazione GPS

The unit has a built-in GPS receiver. You can use pre-installed navigation apps or download others from the Google Play Store (requires WiFi connection).

• Launch the navigation application from the home screen or app drawer.
• Inserisci la tua destinazione per ricevere indicazioni stradali dettagliate.
• Supports both online and offline maps (offline maps require prior download).

6.4 Funzionalità Bluetooth

Collega il tuo smartphone tramite Bluetooth per effettuare chiamate in vivavoce e riprodurre contenuti audio in streaming.

1. Enable Bluetooth on your smartphone and on the car radio (usually via the Bluetooth app or Settings).
2. Cercare available devices on your phone or the car radio. The unit's Bluetooth name is typically 'CarBT'.
3. Pair the devices. The default PIN is usually '0000'.
4. Una volta effettuato l'abbinamento, è possibile effettuare/ricevere chiamate, accedere alla rubrica e riprodurre musica in streaming.

Radio FM 6.5 con RDS

Access local radio stations and receive station information via RDS.

• Aprire l'applicazione 'Radio'.
• Utilizzare la funzione di scansione per trovare le stazioni disponibili o sintonizzarsi manualmente su una frequenza.
• Salva le tue stazioni preferite tra le preimpostazioni.
• RDS (Radio Data System) provides information like station name, program type, and traffic announcements.

6.6 Carplay wireless e Android Auto

Connect your iPhone or Android phone wirelessly for a seamless in-car experience.

1. Assicurati che il Bluetooth e il Wi-Fi siano abilitati sia sul telefono che sull'autoradio.
2. Open the 'Carplay' or 'Android Auto' application on the unit.
3. Follow the on-screen instructions to pair your phone. For some phones, a wired connection might be required for the initial setup.
4. Once connected, you can access navigation, music, messages, and voice assistants (Siri/Google Assistant) directly from the car radio display.

Compatibility Note: For Apple phones, iOS version 16.5 or higher may not be compatible. For Android phones, Android version 12 or higher may not be compatible. Samsung and Huawei phones are generally not supported for this feature.

6.7 Collegamento specchio

Riproduci lo schermo del tuo smartphone sul display dell'autoradio.

1. Aprire l'applicazione 'Mirror Link' sull'unità.
2. Follow the instructions to connect your iOS or Android smartphone. This may involve scanning a QR code or connecting via USB.

Compatibility Note: For iOS smartphones, version 15 or lower is recommended. For Android smartphones, version 11 or lower is recommended.

6.8 Display della telecamera posteriore

When the vehicle is shifted into reverse gear, the unit will automatically display the feed from the connected AHD Rear Camera, assisting with parking and maneuvering.

6.9 Funzione schermo diviso

L'unità supporta la modalità schermo diviso, consentendo di eseguire due applicazioni contemporaneamente (ad esempio, navigazione e lettore musicale).

• To activate, open one app, then long-press the recent apps button or swipe from the bottom (depending on Android version) to select another app for split-screen view.

6.10 Impostazioni audio (EQ)

Personalizza la tua esperienza audio utilizzando l'equalizzatore integrato.

• Accedi all'applicazione 'EQ' o 'Impostazioni audio'.
• Adjust various audio parameters such as bass, treble, balance, and fader, or select from preset equalizer modes.

6.11 Caratteristiche opzionali (non incluse)

The unit supports additional functionalities with separately purchased accessories:

• DAB+ (trasmissione audio digitale): Requires an external DAB+ receiver.
• OBD2 (diagnostica di bordo): Requires an OBD2 dongle for vehicle diagnostics.
• DVR (registratore video digitale): Requires an external USB DVR camera for recording driving footage.

7. Manutenzione

• Pulizia dello schermo: Utilizzare un panno morbido e privo di lanugine per pulire delicatamente il touchscreen. Per le macchie ostinate, strofinare leggermenteampPulisci il panno con acqua o con un detergente per schermi specifico per dispositivi elettronici. Evita prodotti chimici aggressivi.
• Aggiornamenti software: Periodically check for software updates via the unit's settings (requires WiFi connection) to ensure optimal performance and access to new features.
• Cura generale: Evitare di appoggiare oggetti pesanti sull'unità o di esporla alla luce solare diretta per periodi prolungati quando è parcheggiata.

8. Risoluzione Dei Problemi

9. Specifiche

10. Garanzia e supporto

For warranty information and technical support, please refer to the documentation provided with your purchase or contact OiLiehu customer service through the retailer where the product was purchased. Keep your proof of purchase for warranty claims.

For further assistance, you may visit the OiLiehu brand store online: OiLiehu Brand Store
