CARHEV JS-05 6000A 26800mAh Portable Car Jump Starter User Manual

Introduzione

The CARHEV JS-05 6000A 26800mAh Portable Car Jump Starter is a versatile device designed to provide emergency jump-starting for various 12V vehicles, including cars, motorcycles, ATVs, UTVs, lawnmowers, snowmobiles, trucks, boats, RVs, and tractors. It also functions as a high-capacity power bank and features an integrated LED flashlight with multiple modes. This manual provides essential information for safe and effective operation of your CARHEV JS-05.

Informazioni sulla sicurezza

• Leggere e comprendere sempre il presente manuale prima di utilizzare il dispositivo.
• Keep the jump starter out of reach of children.
• Non tentare di avviare una batteria congelata.
• Assicurarsi della corretta polarità quando si collega lo smart clamps: rosso clamp al terminale positivo (+). E nero clamp al terminale negativo (-). della batteria del veicolo.
• Non cortocircuitare lo smart clamps (do not allow the red and black clamps to touch each other).
• Non esporre il dispositivo a temperature estreme (inferiori a -20°C o superiori a 60°C) o alla luce solare diretta per periodi prolungati.
• Non smontare l'unità.
• If the vehicle's battery is completely dead and the smart clamp indicator light does not turn green, use the "Boost" function as described in the operating section.
• Charge the jump starter at least once a month if not in regular use to maintain battery health.
• Prima di tentare di avviare un veicolo, assicurarsi che la carica dell'avviatore sia superiore al 50%.

Prodotto finitoview

Cosa c'è nella scatola

• CARHEV JS-05 Car Jump Starter
• Cavi per ponticelli intelligenti
• Cavo di ricarica USB
• Borsa portaoggetti
• Manuale d'uso

Figura 1: The CARHEV JS-05 package contents, including the jump starter unit, smart jumper cables, USB charging cable, storage bag, and user manual.

Identificazione dei componenti

Figura 2: An annotated diagram of the CARHEV JS-05, pointing out its key features including the power button, LCD display, LED flashlight, jump start socket, and USB input/output ports.

• Pulsante di accensione: Used to turn the device on/off and cycle LED light modes.
• Schermo LCD: Shows battery level, input/output status, and other indicators.
• Torcia a LED: Fornisce illuminazione con più modalità.
• Presa di avviamento: Porta per il collegamento dei cavi di avviamento intelligenti.
• USB Output Ports (9V/2A QC3.0, 5V/2A): Per caricare dispositivi elettronici esterni.
• Porta di ingresso USB (5 V/2 A): Per caricare l'unità di avviamento di emergenza.

Impostare

Ricarica dell'avviatore di emergenza

1. Connect the provided USB charging cable to the jump starter's USB input port.
2. Collegare l'altra estremità del cavo USB a un adattatore da parete USB da 5 V/2 A (non incluso) o a un caricabatteria per auto.
3. Lo schermo LCD mostrerà lo stato di carica. Caricare finché lo schermo non mostra il 100%.
4. For optimal battery life, fully charge the device before first use and recharge every month if stored.

Figura 3: Un dettagliato view of the CARHEV JS-05's intelligent LCD screen, displaying battery percentage, input/output status, and a light indicator during charging or operation.

Istruzioni per l'uso

Avviamento con salto di un veicolo

1. Assicurarsi che il dispositivo di avviamento sia carico almeno al 50%.
2. Connect the smart jumper cables to the jump start socket on the CARHEV JS-05.
3. Collegare il rosso clamp al terminale positivo (+) della batteria del veicolo.
4. Collegare il nero clamp al terminale negativo (-) della batteria del veicolo.
5. L'intelligente clamps' indicator light should turn verde, indicating a correct connection. If it's red or flashing, check connections.
6. If the vehicle battery is completely dead and the indicator light does not turn green, press the small "Boost" button on the smart cable for 3 seconds until the indicator turns green. This bypasses safety checks for extremely low voltage batterie.
7. Avviare il motore del veicolo.
8. Una volta avviato il motore, rimuovere immediatamente la chiave intelligenteampdalla batteria del veicolo, quindi scollegare i cavi dall'avviatore di emergenza.

Figura 4: The CARHEV JS-05 6000A Portable Car Jump Starter with its smart clamps connected to a vehicle's battery terminals, ready for use.

Figura 5: A visual guide showing the four steps to jump start a vehicle: connecting cables to the booster, connecting clamps to the car battery, starting the car engine, and removing the cables.

Utilizzo come Power Bank

1. Connect your electronic device (smartphone, tablet, etc.) to one of the USB output ports (USB1: 9V/2A QC3.0 or USB2: 5V/2A) using a compatible USB cable.
2. L'avviatore di emergenza inizierà automaticamente a caricare il tuo dispositivo.
3. Lo schermo LCD mostrerà lo stato dell'uscita.

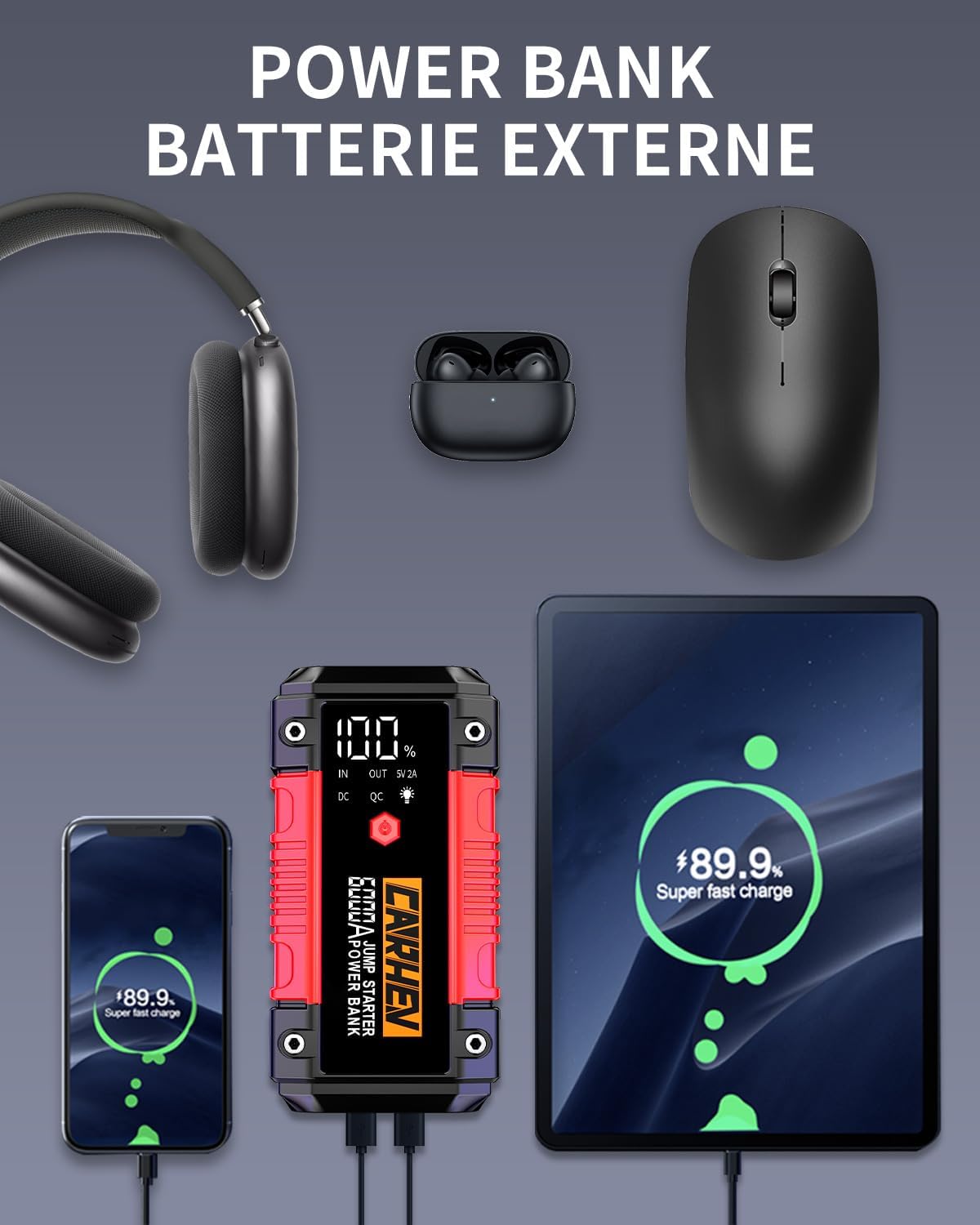

Figura 6: The CARHEV JS-05 acting as a power bank, simultaneously charging a smartphone and a tablet via its USB output ports. Headphones and a mouse are also shown, indicating its versatility.

Utilizzo della luce a LED

1. Tenere premuto il pulsante di accensione per 3 secondi per accendere la torcia a LED.
2. Press the power button briefly to cycle through the three modes:
• Normal Flashlight
• Luce stroboscopica
• Segnale SOS
3. Premere e tenere premuto nuovamente il pulsante di accensione per spegnere la luce LED.

Figura 7: The CARHEV JS-05 device with its integrated LED light illuminated, illustrating the three available modes: normal flashlight, strobe, and SOS signal.

Manutenzione

• Clean the device with a dry, soft cloth. Do not use harsh chemicals or abrasives.
• Conservare l'avviatore di emergenza in un luogo fresco e asciutto, lontano dalla luce solare diretta e dall'umidità.
• Recharge the unit at least once a month to maintain optimal battery performance, especially if not used frequently.
• Mantieni la classe intelligenteampè pulito e privo di corrosione.

Risoluzione dei problemi

• Il dispositivo non si accende:
  • Controllare il livello della batteria. Ricaricare se necessario.
  • Assicurarsi che il pulsante di accensione sia premuto e tenuto premuto per alcuni secondi.
• Il veicolo non si avvia:
  • Assicurarsi che il dispositivo di avviamento sia carico almeno al 50%.
  • Controllare che la smart clampsiano collegati saldamente ai terminali corretti della batteria (rosso a +, nero a -).
  • Se la smart clamp indicator light is not green, try pressing the small "Boost" button on the smart cable for 3 seconds.
  • Assicurarsi che i terminali della batteria del veicolo siano puliti e privi di corrosione.
  • The vehicle's battery might be severely damaged and require professional assistance.
• cl . intelligenteampla spia luminosa è rossa/lampeggiante:
  • Indicates incorrect connection or a problem with the vehicle's battery. Recheck connections.
  • If the battery is completely dead, use the "Boost" function.
• Dispositivo che non carica dispositivi esterni:
  • Ensure the external device is properly connected to the USB output port.
  • Controllare che il cavo USB non sia danneggiato.
  • Verificare che l'avviatore di emergenza abbia una carica sufficiente.

Specifiche

Garanzia e supporto

The CARHEV JS-05 Portable Car Jump Starter comes with a 2-year technical assistance warranty. If you have any questions or encounter issues during product use, please do not hesitate to contact CARHEV customer service. Our dedicated customer service team aims to respond to all inquiries within 24 hours to provide you with the best possible support.
