Baofeng UV-5R 8W Dual Band Two Way Radio Instruction Manual

1. Introduzione

This manual provides essential instructions for the safe and efficient operation of your Baofeng UV-5R 8W Dual Band Two Way Radio. Please read this manual thoroughly before using the device to ensure proper functionality and to prevent damage.

2. Contenuto della confezione

Verifica che tutti gli articoli elencati di seguito siano inclusi nella confezione. Se alcuni articoli risultano mancanti o danneggiati, contatta il rivenditore.

• 6 x BAOFENG UV-5R 8W Radio with Antenna
• 6 x 3800mAh Li-Ion Battery
• 6 x Cuffia
• 6 x Caricabatterie
• 6 x clip per cintura
• 6 x cinturino da polso
• 1 x Manuale inglese

Figura 2.1: Componenti inclusi

3. Prodotto finitoview

Familiarize yourself with the various parts and controls of your Baofeng UV-5R radio.

Figure 3.1: Baofeng UV-5R Component Diagram

4. Impostazione

4.1 Installazione e ricarica della batteria

1. Allineare il pacco batteria con le scanalature sul retro della radio.
2. Far scorrere la batteria verso l'alto finché non scatta in posizione.
3. To charge, place the radio with the battery attached into the charging cradle. Ensure the charging contacts on the battery align with those on the cradle.
4. The charger's LED indicator will show charging status (typically red for charging, green for fully charged).

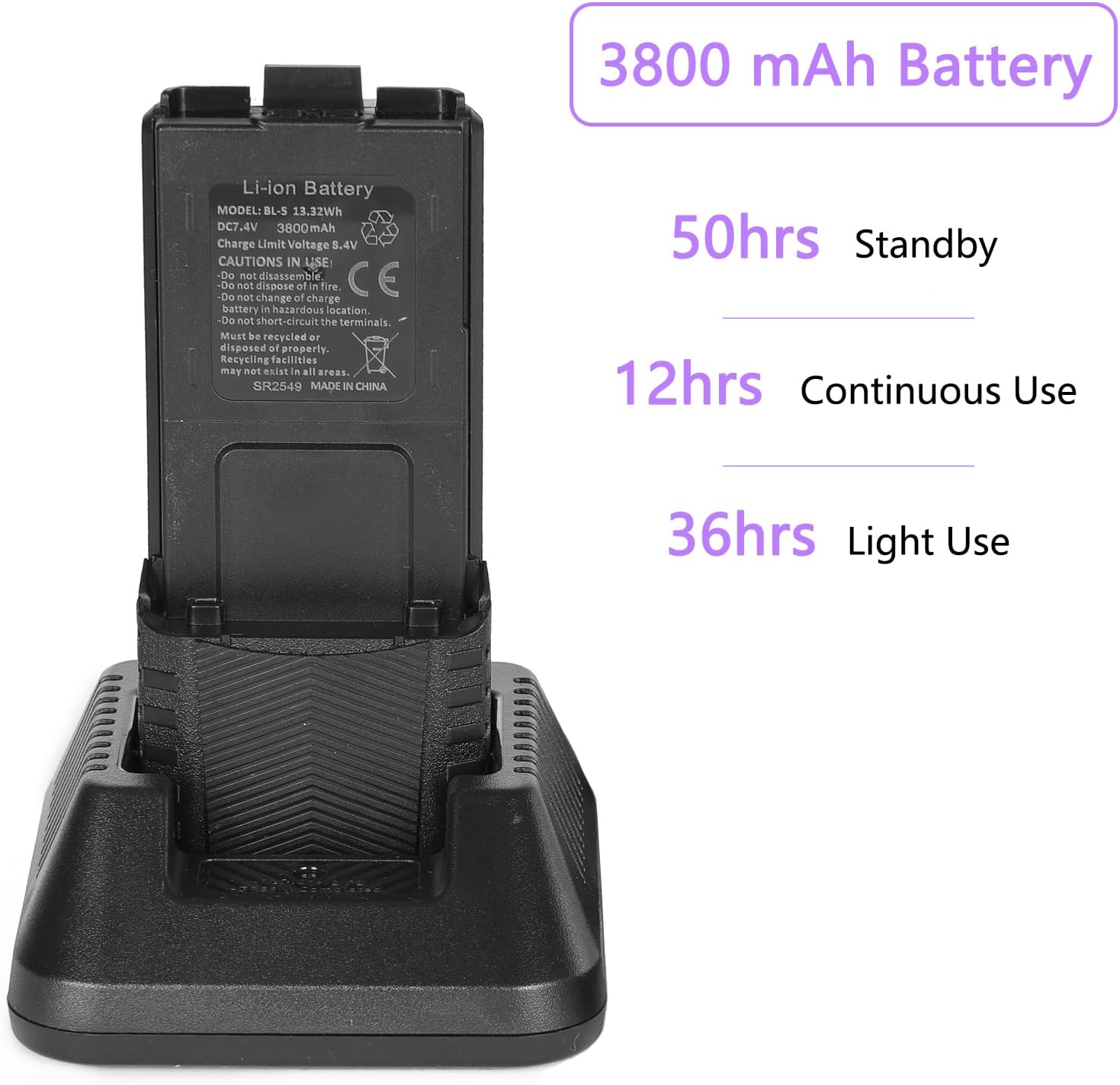

Figura 4.1: Ricarica della batteria

4.2 Attacco dell'antenna

Avvitare l'antenna in senso orario nel connettore sulla parte superiore della radio fino a quando non è ben stretta a mano. Non stringere eccessivamente.

4.3 Clip da cintura e cinturino da polso

Attach the belt clip to the back of the radio using the provided screws. Secure the hand strap through the designated loop on the radio for portability.

5. Istruzioni per l'uso

5.1 Accensione/spegnimento e volume

• Per accendere, ruotare la Manopola in senso orario.
• Per spegnere, ruotare la Manopola in senso antiorario finché non scatta.
• Adjust volume by rotating the Manopola.

5.2 Selezione della modalità canale/frequenza

• Premere il tasto VFO/MR pulsante per passare dalla modalità Frequenza (VFO) alla modalità Canale (MR).
• In modalità VFO, immettere le frequenze direttamente tramite la tastiera.
• In MR mode, use the UP/DOWN arrow keys to select stored channels.

5.3 Trasmissione e ricezione

• Per trasmettere, tenere premuto il tasto Pulsante PTT (Push-To-Talk) on the side of the radio. Speak clearly into the microphone.
• Rilasciare il Pulsante PTT ricevere.

5.4 Funzione Dual Watch

The Dual Watch function allows monitoring two different frequencies or channels simultaneously. The radio will automatically switch to the active channel when a signal is detected.

5.5 Regolazione dello squelch

The squelch level can be adjusted in 9 levels to filter out weak background noise. Access this setting via the MENU button.

5.6 VOX (trasmissione a comando vocale)

VOX allows hands-free transmission. When enabled, the radio will transmit automatically when it detects your voice. Adjust VOX sensitivity via the MENU.

Figure 5.1: Clear Sound and CHIRP Programming

6. Funzionalità avanzate

6.1 CTCSS Tones and DCS Codes

The radio supports 50 CTCSS tones and 210 DCS codes for selective calling, allowing you to communicate with specific groups and filter out unwanted transmissions. These can be set via the MENU.

6.2 Repeater Shift

Configure repeater shift settings to communicate through repeaters, extending your radio's range. This involves setting an offset frequency and direction (positive/negative).

6.3 Funzione di emergenza SOS

Activate the SOS function in emergencies to transmit an alarm tone and/or a pre-programmed message. Refer to the full manual for specific activation steps.

6.4 Funzione DTMF

The DTMF (Dual-Tone Multi-Frequency) function allows for remote control of repeaters or other devices by sending specific tone sequences.

6.5 Time Out Timer (TOT) and Busy Channel Lockout (BCL)

• TOTALE: Prevents excessively long transmissions by automatically stopping transmission after a set time.
• BCL: Prevents transmission on a channel that is already in use, avoiding interference.

Figura 6.1: Caratteristiche principaliview

7. Manutenzione

7.1 Pulizia

Pulisci la superficie della radio con un panno morbido eamp panno. Non utilizzare prodotti chimici aggressivi o detergenti abrasivi. Assicurarsi che la radio sia spenta e che la batteria sia stata rimossa prima di pulirla.

7.2 Cura della batteria

• Avoid fully discharging the Li-Ion battery frequently.
• Conservare la batteria in un luogo fresco e asciutto quando non viene utilizzata.
• Non esporre la batteria a temperature estreme o alla luce solare diretta.
• Se la batteria non viene utilizzata per un periodo prolungato, caricarla periodicamente per mantenerne la capacità.

7.3 Resistenza all'acqua

Questo dispositivo è Non resistente all'acquaEvitare l'esposizione all'acqua o a elevata umidità per evitare danni.

8. Risoluzione Dei Problemi

9. Specifiche

• Marca: Baofeng
• Modello: UV-5R
• Numero di canali: 128
• Gamma di frequenza: VHF/UHF
• Intervallo di conversazione massimo: 8 Chilometro
• Voltage: 7.4 Volt (CC)
• Livello di resistenza all'acqua: Non resistente all'acqua
• Caratteristiche speciali: Dual Band, Emergency Alarm, Keypad Lock, Long Range, Rechargeable
• Batteria: 3800 mAh agli ioni di litio (inclusi)

10. Garanzia e supporto

For any questions or support needs, please contact us via Amazon. We offer a 30-day return and exchange policy, and a 12-month warranty from the date of purchase.
