Manuale utente del contatore elettrico trifase DewinLVD LSXDB030

1. Introduzione

Il DewinLVD LSXDB030 è un contatore elettrico trifase progettato per misurazioni precise e una protezione completa dell'alimentazione. Questo contatore intelligente è dotato di un display LCD ed è adatto all'installazione su guida DIN, il che lo rende versatile per diverse applicazioni, come impianti solari fotovoltaici, edifici commerciali e installazioni residenziali.

Integra molteplici funzioni di protezione per garantire la sicurezza elettrica e la stabilità del sistema. Queste includono il sovraccaricotage, sottovoltage, sovracorrente, sottocorrente (inattivo), sovrafrequenza, sottofrequenza, squilibrio trifase e protezione di potenza. Il dispositivo consente di regolare i limiti di potenza per gestire efficacemente le funzioni di uscita.

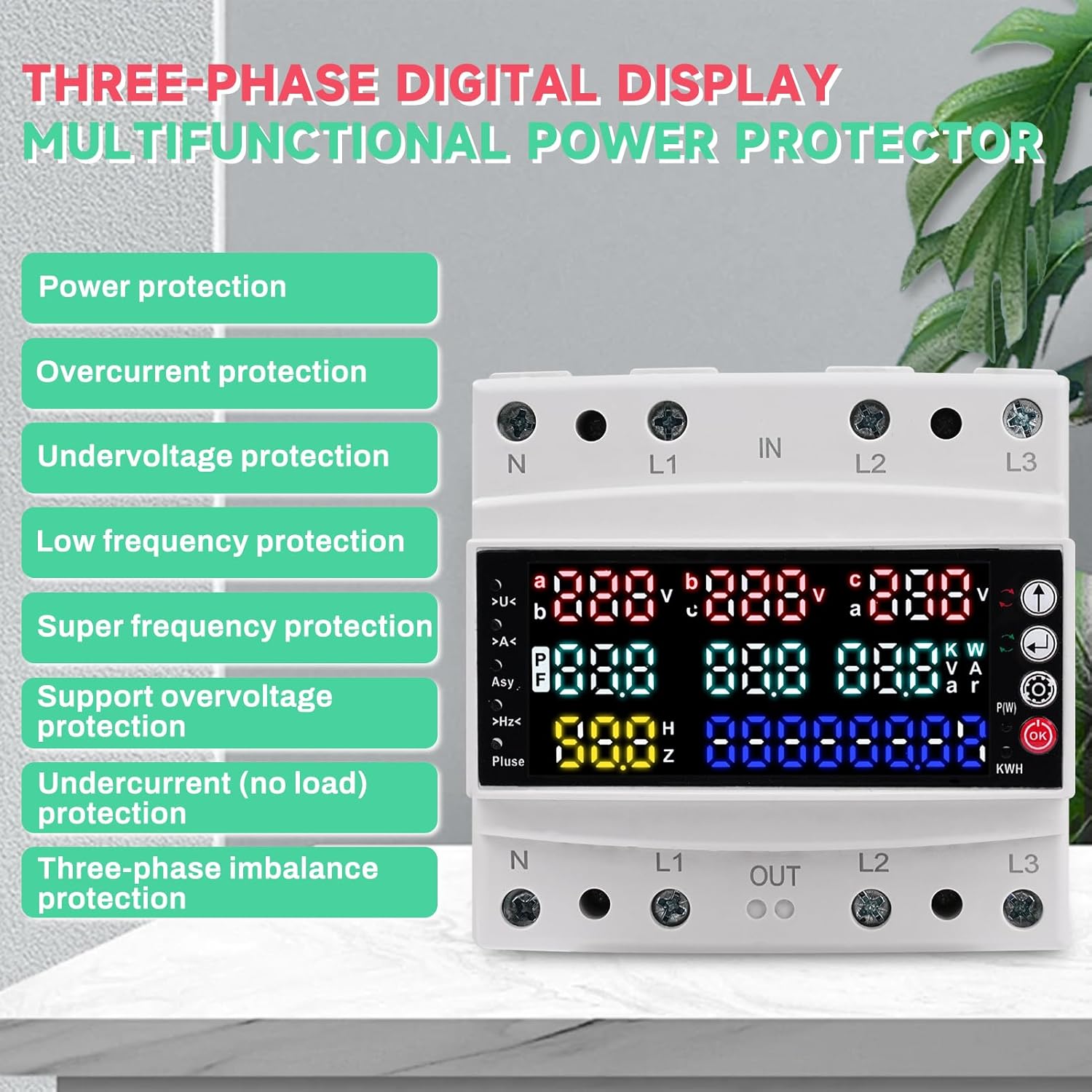

Figura 1: Sopraview del contatore elettrico trifase DewinLVD LSXDB030 che evidenzia le sue capacità di protezione dell'alimentazione multifunzionale, tra cui protezione dell'alimentazione, protezione da sovracorrente, sottotensionetagprotezione e, protezione a bassa frequenza, protezione a super frequenza, supporto sovratensionetagprotezione e, protezione da sottocorrente (senza carico) e protezione da squilibrio trifase.

La sua elevata affidabilità e le molteplici funzioni di protezione lo rendono una soluzione ideale per il monitoraggio e la gestione dell'energia in diverse esigenze energetiche.

Figura 2: Il misuratore DewinLVD LSXDB030 è adatto a un'ampia gamma di applicazioni, dalle scuole e case in affitto agli spazi commerciali come centri commerciali, hotel, uffici e sale da pranzo.

2. Installazione e cablaggio

2.1 Montaggio su guida DIN

Il DewinLVD LSXDB030 è progettato per il montaggio universale su guida DIN da 35 mm. Assicurarsi che la guida DIN sia installata saldamente in un apposito alloggiamento elettrico. Allineare il misuratore alla guida DIN e premere con decisione fino a quando non scatta in posizione.

2.2 Schema elettrico

Fare riferimento allo schema seguente per i collegamenti elettrici corretti. Assicurarsi che tutti i collegamenti siano sicuri e conformi alle normative elettriche locali. Si raccomanda che l'installazione venga eseguita da un elettricista qualificato.

Figura 3: Schema elettrico del prodotto che illustra i punti di connessione per Neutro (N), Linea 1 (L1), Linea 2 (L2) e Linea 3 (L3) sia per l'ingresso che per l'uscita dei carichi.

• Collegare le linee Neutro (N) e trifase in ingresso (L1, L2, L3) ai terminali "IN".
• Collegare il neutro (N) in uscita e le linee trifase (L1, L2, L3) ai terminali "OUT", che portano ai rispettivi carichi.
• Assicurare la corretta sequenza di fase per un funzionamento e una protezione ottimali.

3. Funzionamento

Display LCD 3.1

Il misuratore è dotato di un display LCD colorato che mostra chiaramente vari dati operativi, tra cui il volumetage (V), corrente (A), frequenza (Hz), potenza attiva (kW), potenza reattiva (kVar), potenza apparente (kVA), fattore di potenza (PF) ed energia accumulata (kWh).

Figura 4: Il display LCD a colori fornisce dati in tempo reale sul volumetage, corrente, frequenza ed elettricità accumulata, garantendo una visibilità chiara giorno e notte.

3.2 Funzioni di protezione

Il misuratore monitora costantemente i parametri elettrici e attiva meccanismi di protezione quando i valori superano o scendono al di sotto di soglie predefinite. Le principali funzioni di protezione includono:

• Sovravoltage Protezione: Disconnette l'uscita se voltage supera il limite massimo impostato (ad esempio, 230-300 V CA, predefinito 270 V).
• Sottovoltage Protezione: Disconnette l'uscita se voltage scende al di sotto del limite inferiore impostato (ad esempio, 140-210 V CA, predefinito 170 V).
• Protezione da sovracorrente: Protegge da un assorbimento di corrente eccessivo.
• Protezione da sottocorrente (inattività): Monitora la presenza di correnti anormalmente basse, indicando potenziali problemi.
• Protezione da sovra/sottofrequenza: Protezioni contro deviazioni di frequenza al di fuori dell'intervallo normale.
• Protezione da squilibrio trifase: Rileva e protegge da volumi significativitage o squilibri di corrente tra le fasi.
• Protezione dell'alimentazione: Consente di impostare un limite di potenza (ad esempio 100 gradi, probabilmente riferito a una soglia di potenza) per disattivare automaticamente l'uscita.

Il dispositivo è dotato di un tempo di ritardo di riavvio configurabile (da 1 a 999 secondi, predefinito 5 secondi) dopo un evento di protezione e può essere impostato per tempi di protezione da sovracorrente continua (da 1 a 20 volte).

3.3 Visualizzazione della sequenza di fase

In caso di mancanza di fase o sequenza di fase errata, sul display verrà visualizzato un indicatore di errore (L1-L2-L3). Il misuratore disconnetterà quindi l'alimentazione in uscita per prevenire danni e migliorare l'affidabilità e la stabilità del circuito.

4. Manutenzione

Il DewinLVD LSXDB030 è progettato per un funzionamento affidabile e duraturo con una manutenzione minima. Per garantire prestazioni ottimali e longevità:

• Mantenere il dispositivo pulito e privo di polvere e umidità. Utilizzare un panno morbido e asciutto per la pulizia.
• Ispezionare periodicamente i collegamenti dei cavi per assicurarsi che siano sempre ben saldi e privi di corrosione.
• Assicurarsi che l'ambiente operativo rimanga entro l'intervallo di temperatura specificato (da -5°C a 40°C).
• Non tentare di aprire o riparare il dispositivo da soli. Per qualsiasi intervento di assistenza, rivolgersi a personale qualificato.

5. Risoluzione Dei Problemi

Se riscontri problemi con il tuo misuratore DewinLVD LSXDB030, prendi in considerazione i seguenti passaggi comuni per la risoluzione dei problemi:

• Nessun display/alimentazione: Controllare l'alimentazione principale e tutti i collegamenti elettrici. Assicurarsi che la tensione di alimentazione nominaletage (CA 230 V) è presente.
• Uscita disconnessa: Se l'uscita è scollegata, controllare il display LCD per gli indicatori di errore (ad esempio, L1-L2-L3 per guasto di fase) o messaggi di attivazione della protezione (sovraccaricotage, sottovoltag(ad esempio, sovracorrente, ecc.). Risolvere il problema elettrico sottostante. In genere, il contatore si riavvia dopo il tempo di ritardo impostato, una volta risolto il guasto.
• Letture imprecise: Verificare che il cablaggio sia corretto secondo lo schema. Assicurarsi che il misuratore funzioni entro l'intervallo di misura specificato.
• Problemi persistenti: Se i problemi persistono dopo la risoluzione dei problemi di base, contattare l'assistenza clienti o un elettricista qualificato per ulteriore assistenza.

6. Specifiche tecniche

Il misuratore DewinLVD LSXDB030 offre un'ampia gamma di capacità di misurazione e soglie di protezione, come riepilogato di seguito:

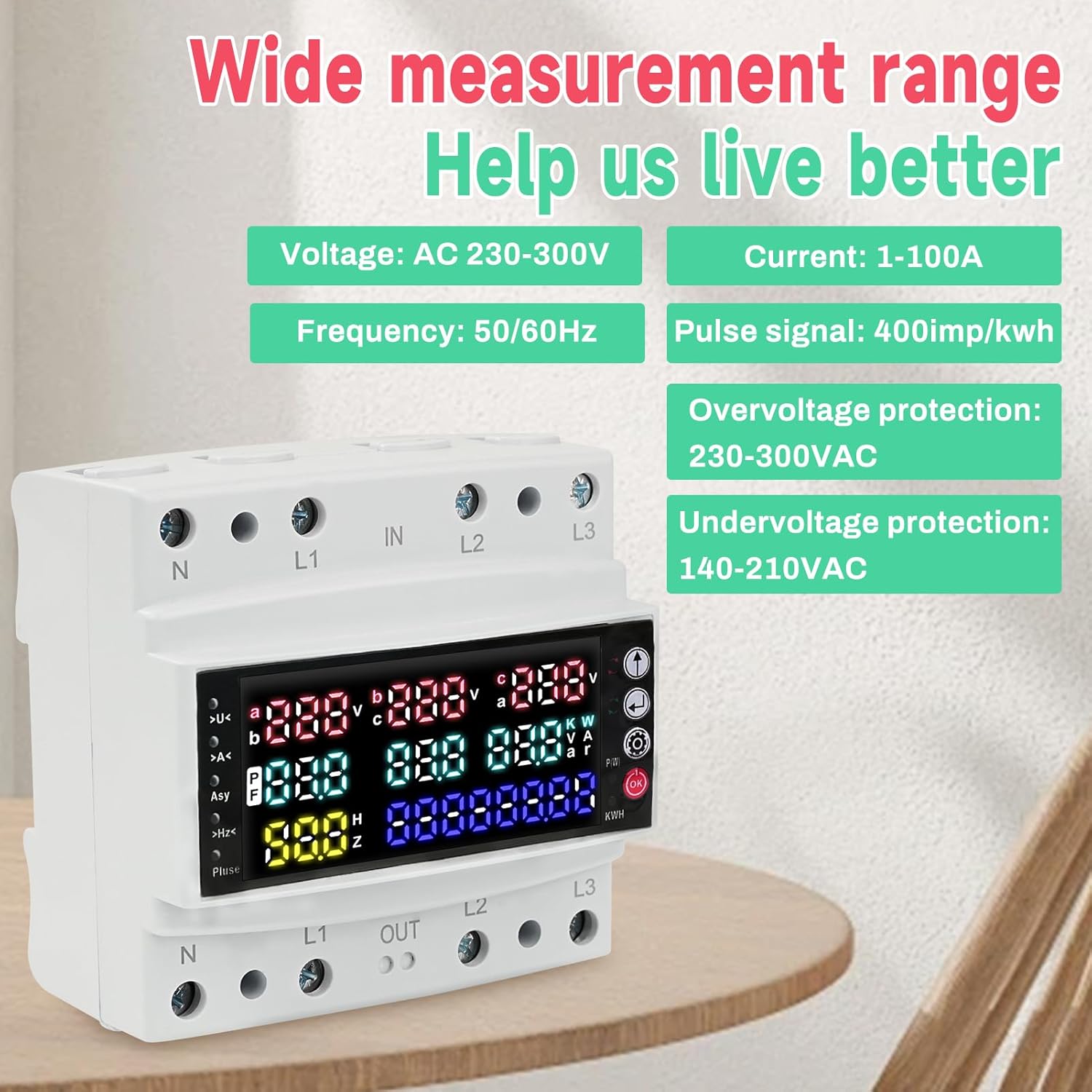

Figura 5: Intervalli di misura chiave e parametri di protezione del misuratore.

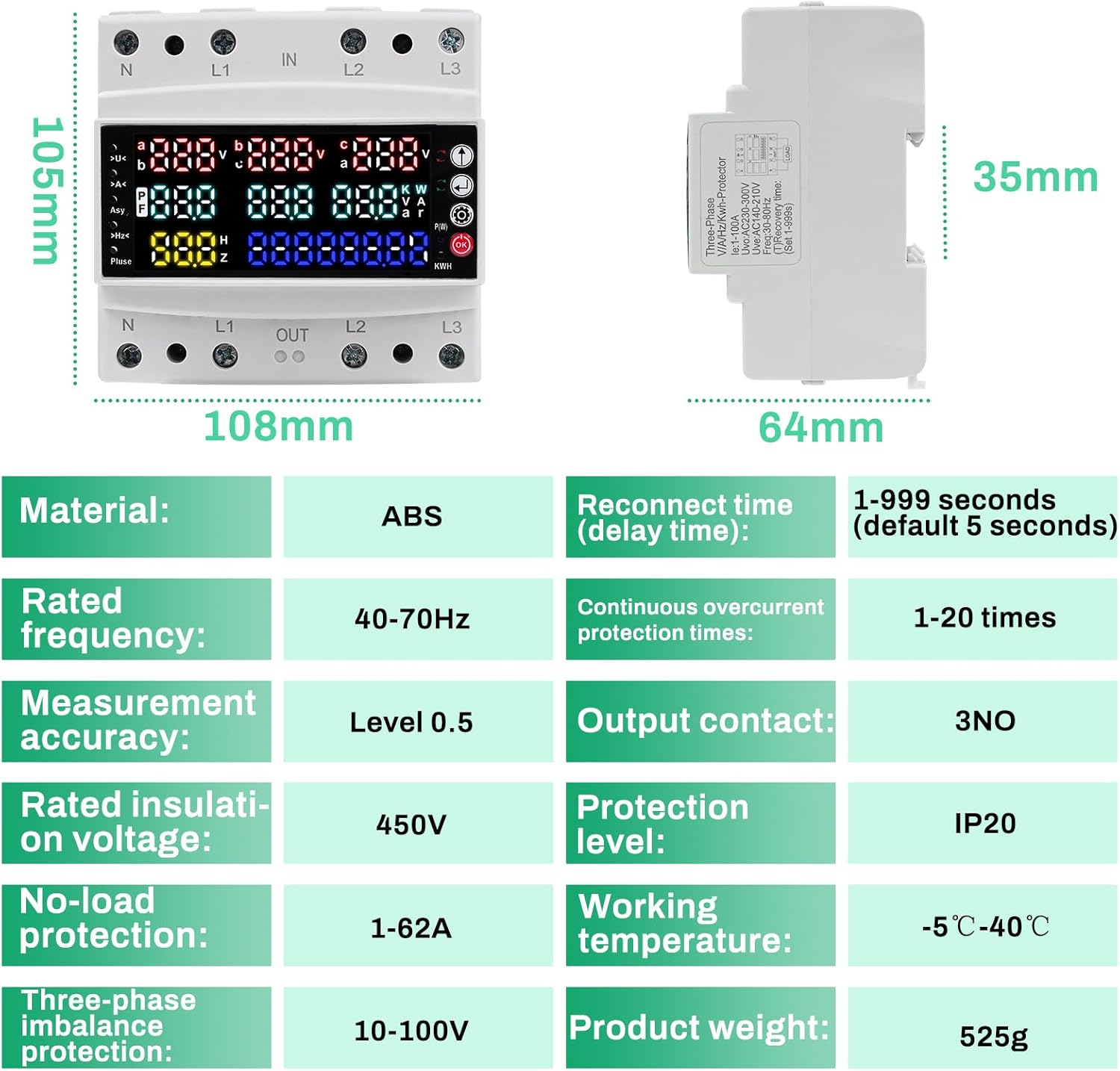

Figura 6: Specifiche tecniche dettagliate e dimensioni fisiche del misuratore DewinLVD LSXDB030.

Nota: le specifiche sono soggette a modifiche senza preavviso per migliorare il prodotto.

7. Informazioni sulla garanzia

Questo prodotto DewinLVD è coperto dalla garanzia standard del produttore contro difetti di materiali e fabbricazione. Il periodo di garanzia inizia generalmente dalla data di acquisto. Si prega di conservare la prova d'acquisto per eventuali reclami in garanzia. La garanzia non copre danni causati da installazione impropria, uso improprio, modifiche non autorizzate o calamità naturali. Per termini e condizioni di garanzia specifici, fare riferimento alla documentazione fornita con l'acquisto o contattare l'assistenza clienti.

8. Assistenza clienti

Per assistenza tecnica, risoluzione dei problemi o richieste relative al contatore elettrico trifase DewinLVD LSXDB030, contatta il nostro team di assistenza clienti. Quando contatti l'assistenza, tieni a portata di mano il numero di modello del prodotto (LSXDB030) e le informazioni per l'acquisto.

Puoi trovare risorse aggiuntive, FAQ e dettagli di contatto sul sito ufficiale DewinLVD websito.
