1. Introduzione
This manual provides detailed instructions for the safe installation, operation, and maintenance of your TCL HFSB-000000D 72-inch 8-blade ceiling fan with integrated LED light and remote control. Please read this manual thoroughly before installation and retain it for future reference.

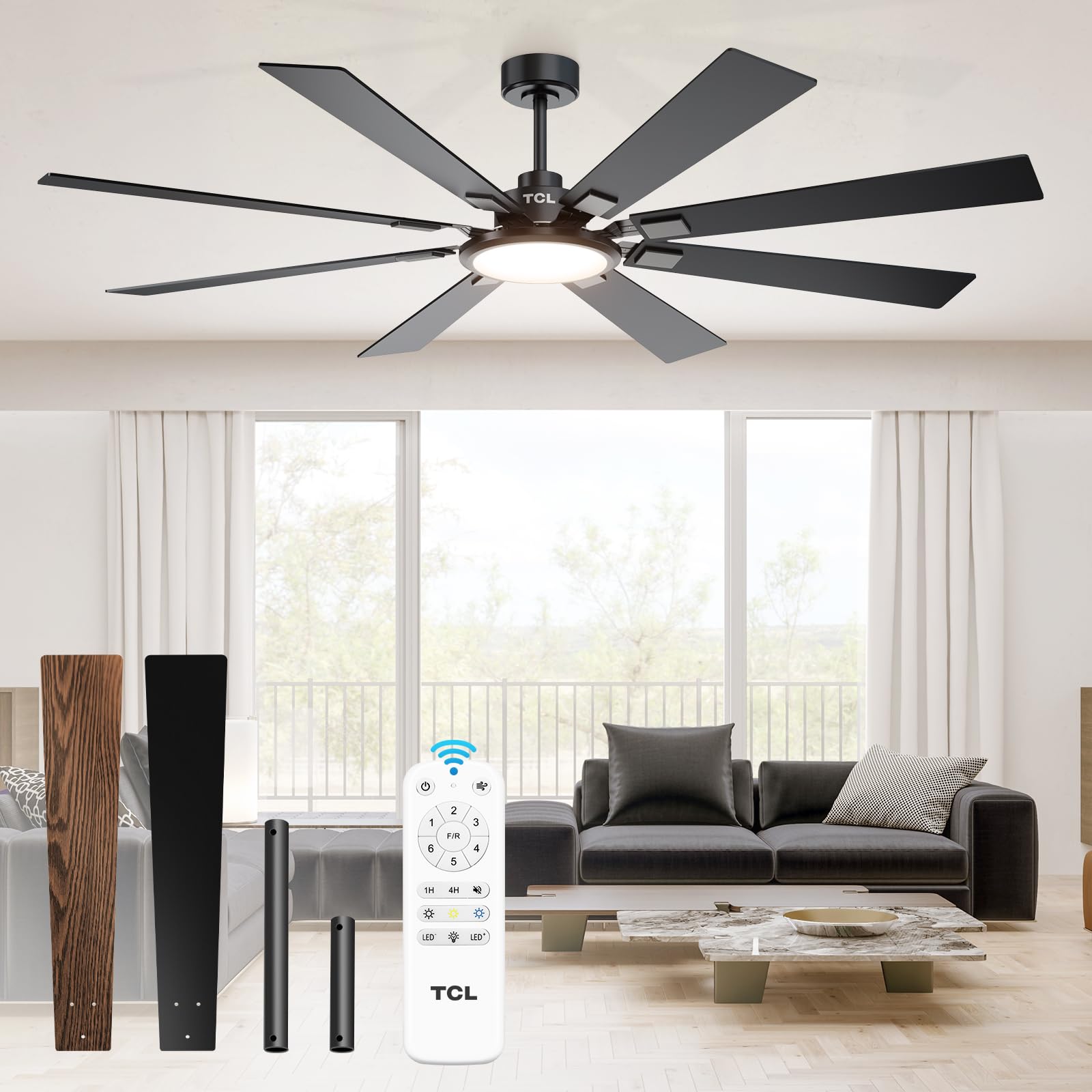

Figure 1: TCL 72-Inch 8-Blade Ceiling Fan with Light and Remote.
2. Informazioni sulla sicurezza
To reduce the risk of electric shock, fire, or injury to persons, read and follow all instructions carefully. Always disconnect power at the main circuit breaker before beginning installation or performing any maintenance. Ensure all wiring is in accordance with national and local electrical codes. If you are unsure about wiring, consult a qualified electrician.
- Mount the fan only to an outlet box marked 'Acceptable for Fan Support of 35 lbs (15.9 kg) or less' and use the mounting screws provided with the outlet box.
- Non piegare i portalame durante l'installazione, il bilanciamento o la pulizia.
- Tenere le mani lontane dalle pale del ventilatore quando questo è in funzione.
- Non azionare il ventilatore se una qualsiasi parte è danneggiata.
3. Contenuto della confezione
Verificare che tutti i componenti siano presenti prima di iniziare l'installazione:
- 1 ventilatore da soffitto con 8 pale
- Manuale di istruzioni
- Telecomando

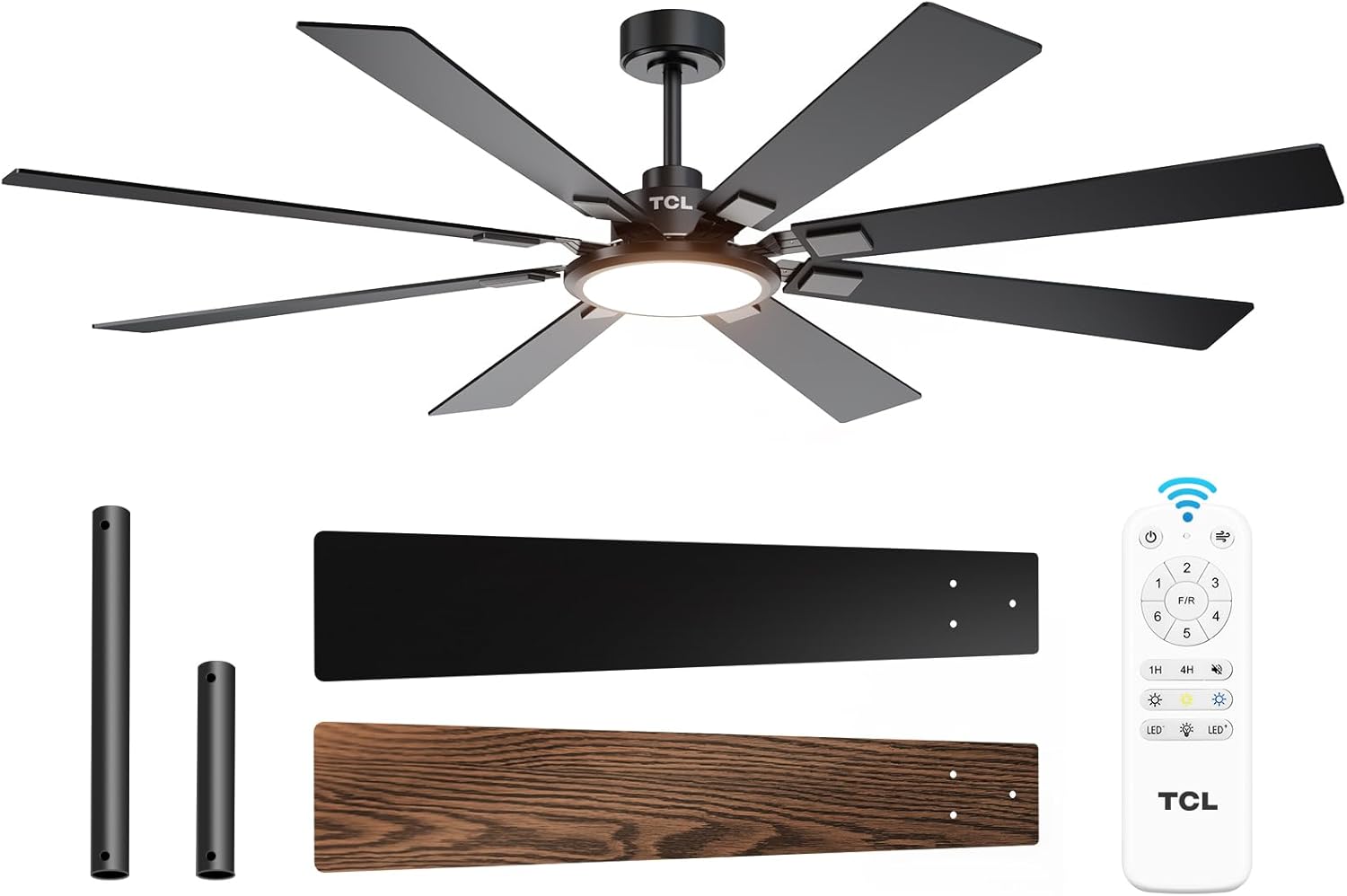

Figura 2: Componenti inclusi.
4. Configurazione e installazione
Follow these steps to install your TCL ceiling fan. It is recommended to have a second person assist with installation due to the fan's size and weight.
- Disconnessione dell'alimentazione: Turn off power at the circuit breaker to the room where you are installing the fan.
- Rimuovere il vecchio apparecchio: Carefully remove any existing ceiling fan or light fixture and its mounting bracket.
- Installare la staffa di montaggio: Secure the new TCL mounting bracket to the ceiling outlet box using the provided screws. Ensure it is firmly attached and rated for fan support.
- Montare l'asta di supporto e il motore: Attach the chosen downrod (5-inch or 10-inch) to the fan motor assembly.
- Gruppo ventola sospesa: Carefully lift and hang the fan motor assembly onto the mounting bracket.
- Collegamenti elettrici: Connect the fan's wiring to the household wiring. Ensure ground, neutral (white), and live (black) wires are connected correctly. If a red wire is present and not needed for your setup, cap and tape it securely. Place the receiver unit within the mounting bracket canopy.
- Tettoia sicura: Slide the canopy up and secure it to the mounting bracket, ensuring no wires are pinched.
- Fissare le lame: Remove the screws from the blade attachment points on the motor. Attach each of the 8 fan blades using the provided screws, ensuring they are locked in tightly.
- Installa il kit luci: Connect the light kit wiring to the fan motor wiring. Secure the light kit to the fan motor assembly with the three screws.
- Attach Light Cover: Gently twist or snap the light cover into place over the LED light panel.
- Ripristina alimentazione: Riattivare la corrente tramite l'interruttore automatico.
Video 1: Installation Guide for TCL Ceiling Fan. This video demonstrates the step-by-step process of installing the TCL 72-inch ceiling fan, from preparing the electrical box to attaching the blades and light kit.
5. Istruzioni per l'uso
Your TCL ceiling fan is operated using the included remote control. The remote allows you to control fan speeds, light settings, and timer functions.
5.1 Funzioni del telecomando

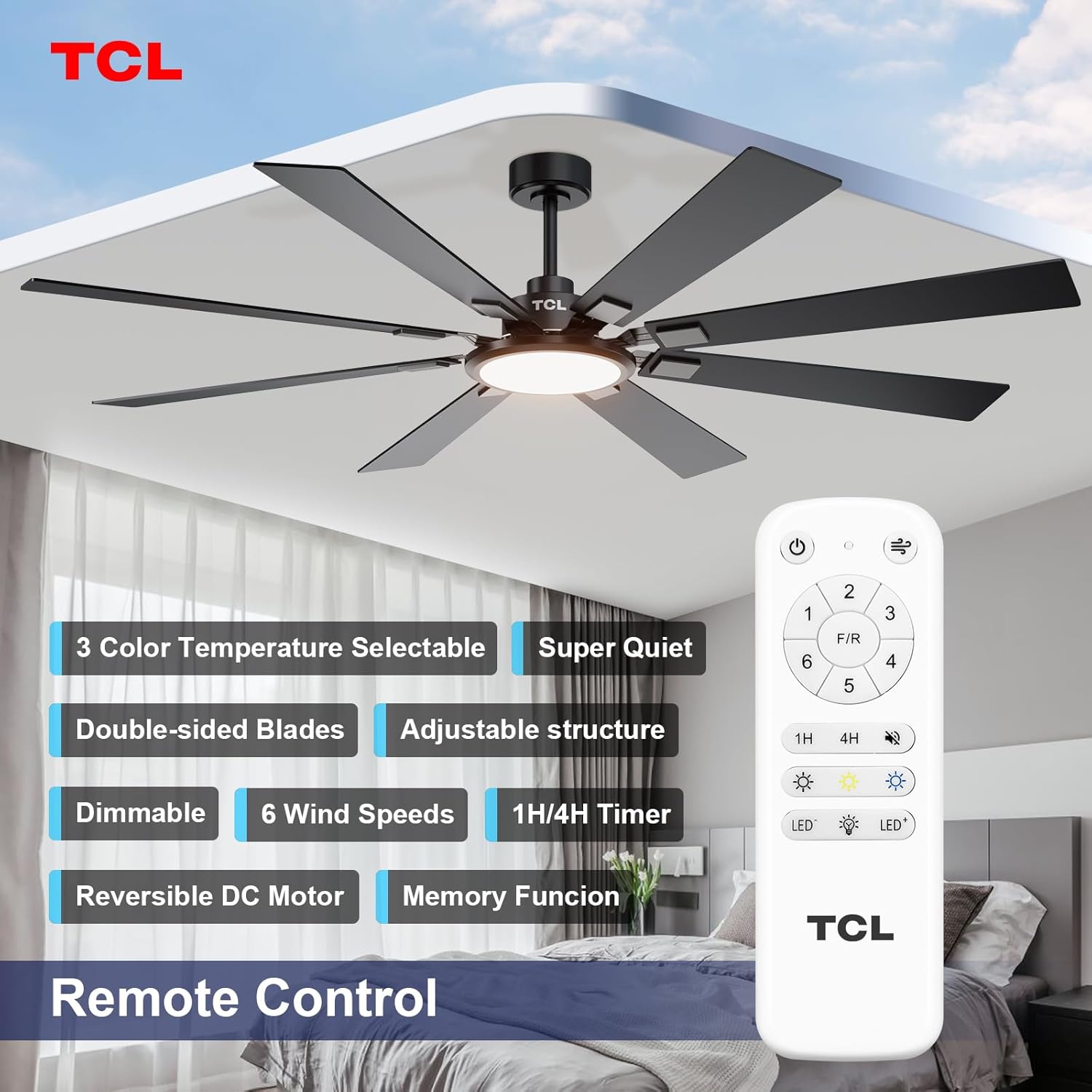

Figura 3: Layout del telecomando.
- Pulsante di accensione: Accende/spegne la ventola e la luce.
- Pulsanti velocità ventola (1-6): Regola la velocità della ventola da 1 (minima) a 6 (massima).
- F/R (Forward/Reverse) Button: Changes the direction of the fan blades. Use forward (counter-clockwise) for cooling in summer and reverse (clockwise) for circulating warm air in winter.
- Timer Buttons (1H, 4H): Sets the fan to turn off automatically after 1 or 4 hours.
- Pulsante di accensione/spegnimento della luce: Accende o spegne la luce LED.
- Light Dimming Buttons (LED+, LED-): Regola la luminosità della luce LED.
- Color Temperature Buttons (Light Bulb Icons): Cycles through the three available color temperatures (2700K Warm White, 4000K Natural White, 6500K Cool White).
Figure 4: Customizable Light Settings.
Figure 5: Reversible DC Motor Function.
Video 2: TCL Ceiling Fan Light and Speed Control. This video demonstrates the various light settings (color temperature and dimming) and fan speed adjustments using the remote control.
6. Manutenzione
Una manutenzione regolare garantisce prestazioni ottimali e longevità del ventilatore.
- Pulizia: Pulire periodicamente la ventola con un panno morbido eamp stoffa. Non utilizzare detergenti abrasivi o solventi in quanto potrebbero danneggiare la finitura.
- Ispezione della lama: Check the fan blades for any signs of damage or warping. Ensure all blade screws are tight.
- Stringere le connessioni: Controllare periodicamente che tutti i collegamenti elettrici e l'hardware di montaggio siano ben saldi.
- Nessuna lubrificazione necessaria: Il motore del ventilatore è permanentemente lubrificato e non necessita di lubrificazione.
7. Risoluzione Dei Problemi
Se riscontri problemi con la ventola, fai riferimento ai seguenti problemi comuni e alle relative soluzioni:
| Problema | Possibile causa | Soluzione |
|---|---|---|
| La ventola non si avvia | Nessuna alimentazione al ventilatore; Collegamenti dei cavi allentati; Batteria del telecomando scarica. | Controllare l'interruttore automatico; verificare che tutti i collegamenti dei cavi siano saldi; sostituire le batterie del telecomando. |
| La ventola traballa | Viti delle lame allentate; Lame sbilanciate; Staffa di montaggio allentata. | Tighten all blade screws; Use balancing kit (not included) to balance blades; Ensure mounting bracket is securely fastened. |
| La luce non funziona | Loose wire connection to light kit; LED driver issue. | Check light kit wiring connections; Contact customer support if LED driver is suspected. |
| Il telecomando non funziona | Batterie scariche o esaurite; telecomando non associato al ventilatore. | Replace batteries; Refer to remote pairing instructions (usually involves pressing a button on the remote within a few seconds of turning on power to the fan). |
8. Specifiche
| Caratteristica | Dettaglio |
|---|---|
| Marca | TCL |
| Numero di modello | HFSB-000000D |
| Colore | Nero |
| Materiale | Metallo, legno |
| Stile | Moderno |
| Apertura della lama | 72 pollici |
| Numero di lame | 8 |
| Tipo di motore | Motore CC reversibile |
| Sorgente luminosa | LED integrato |
| Luce Wattage | 36W |
| Temperatura del colore | 2700K-6500K (Stepless Dimmable) |
| Luminosità | 3000 lumen |
| Metodo di controllo | Telecomando |
| Uso interno/esterno | Interno, Esterno (Damp Valutato) |
| Voltage | 120 Volt |
| Peso dell'articolo | 12.4 libbre |
| Dimensioni articolo (L x P x A) | 72 cm L x 72 cm P x 20 cm A |
9. Garanzia e supporto
This product comes with a manufacturer's warranty. Please refer to the warranty card included in your package or visit the official TCL website for detailed warranty terms and conditions. For technical support, replacement parts, or any inquiries, please contact TCL customer service.
TCL Customer Service: Visita lo Store TCL su Amazon
