1. Introduzione
Questo manuale fornisce istruzioni essenziali per l'uso sicuro ed efficace della levigatrice orbitale piana Sealey SA22. La SA22 è una levigatrice orbitale piana progettata per diverse applicazioni di levigatura, tra cui pannelli di carrozzeria, legno, metalli e plastica. È dotata di un albero motore controbilanciato per un funzionamento fluido e di un grilletto palmare per un comodo utilizzo con una sola mano.
Si prega di leggere attentamente il presente manuale prima di utilizzare l'utensile e di conservarlo per riferimento futuro.
2. Istruzioni di sicurezza
Quando si utilizzano utensili elettrici, osservare sempre le norme generali di sicurezza in officina. La mancata osservanza di tali norme può causare lesioni o danni all'utensile.
- Dispositivi di protezione individuale: Indossare sempre occhiali di sicurezza omologati, protezioni acustiche e una maschera antipolvere. Si consiglia l'uso di guanti per proteggere le mani.
- Area di lavoro: Assicuratevi che l'area di lavoro sia pulita, ben illuminata e libera da ostacoli. Tenete i bambini e le persone non autorizzate lontano dall'area di lavoro.
- Alimentazione d'aria: Assicurarsi che l'alimentazione dell'aria sia pulita, asciutta e regolata alla pressione corretta (fare riferimento alle specifiche). Scollegare l'alimentazione dell'aria prima di sostituire gli accessori o eseguire la manutenzione.
- Condizione dell'utensile: Controllare la levigatrice per verificare la presenza di danni prima di ogni utilizzo. Non utilizzarla se danneggiata. Assicurarsi che tutti i dispositivi di fissaggio siano ben serrati.
- Materiale abrasivo: Prestare attenzione al materiale da carteggiare. Alcuni materiali producono polveri pericolose. Garantire un'adeguata ventilazione.
- Pezzo sicuro: Fissare sempre saldamente il pezzo in lavorazione per evitare che si muova durante la levigatura.
- Evita di esagerare: Mantieni sempre una posizione e un equilibrio adeguati.
- Materiali infiammabili: Non utilizzare la levigatrice in prossimità di liquidi, gas o polveri infiammabili.
3. Cosa c'è nella scatola
Dopo aver disimballato, verificare che tutti i componenti siano presenti e integri:
- 1 x levigatrice piana ad aria compressa Sealey SA22
Se qualche articolo risulta mancante o danneggiato, contattare immediatamente il fornitore.
4. Impostazione
4.1. Collegamento dell'alimentazione dell'aria
- Assicurarsi che il compressore d'aria sia spento e che la linea dell'aria sia depressurizzata.
- Collegare un tubo flessibile dell'aria idoneo (diametro interno minimo di 3/8") all'ingresso dell'aria della levigatrice. Si consiglia di utilizzare un filtro/lubrificatore dell'aria in linea per garantire aria pulita e lubrificata.
- Impostare il regolatore di pressione dell'aria del compressore alla pressione di esercizio consigliata (in genere 90 psi / 6.2 bar). Non superare la pressione di esercizio massima.
4.2. Applicazione dei fogli abrasivi
La SA22 utilizza fogli abrasivi piatti standard. Per applicare un foglio:
- Rilasciare il clampleve di azionamento su entrambe le estremità del platorello.
- Inserire un'estremità del foglio abrasivo sotto il clamp e metterlo al sicuro.
- Tendere il foglio abrasivo sul tampone e inserire l'altra estremità sotto il secondo clamp, fissandolo saldamente.
- Assicurarsi che il foglio sia piatto e senza pieghe sul tampone abrasivo.

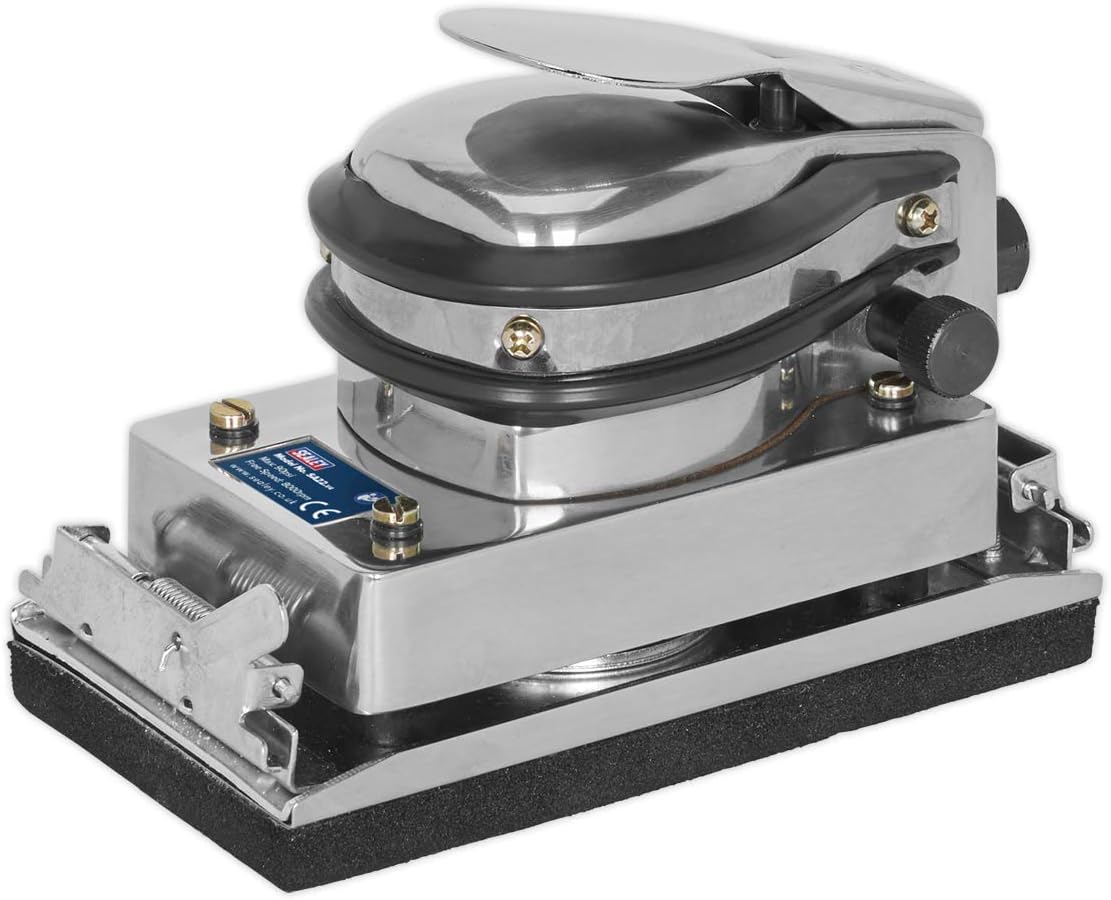

Figura 1: Parte superiore-anteriore view della levigatrice piana ad aria compressa Sealey SA22, che mostra il grilletto palmare e il tampone di levigatura.
5. Istruzioni per l'uso
5.1. Funzionamento generale
- Assicurarsi che tutte le precauzioni di sicurezza siano rispettate e che il pezzo in lavorazione sia fissato saldamente.
- Collegare l'alimentazione dell'aria.
- Tenere saldamente la levigatrice con una mano, posizionando il palmo sopra il meccanismo di attivazione.
- Posizionare il tampone abrasivo in piano sulla superficie da levigare.
- Premere il grilletto palmare per avviare la levigatrice.
- Muovi la levigatrice con movimenti uniformi e sovrapposti sulla superficie. Evita di applicare una pressione eccessiva; lascia che sia l'utensile a lavorare.
- Rilasciare il grilletto per fermare la levigatrice.
- Al termine delle operazioni o prima di effettuare regolazioni, scollegare l'alimentazione dell'aria.
5.2. Applicazioni consigliate
Sealey SA22 è adatto per:
- Levigatura dei pannelli della carrozzeria
- Preparazione e finitura del legno
- Preparazione della superficie metallica
- Levigatura di materie plastiche
Figura 2: Vista laterale-anteriore view della levigatrice piana ad aria compressa Sealey SA22, evidenziando l'ingresso dell'aria e il clampmeccanismo di ing.
6. Manutenzione
Una manutenzione regolare garantisce prestazioni ottimali e prolunga la durata del tuo utensile.
- Quotidiano:
- Prima di ogni utilizzo, controllare che l'utensile pneumatico non presenti parti allentate o danneggiate.
- Assicurarsi che l'aria di alimentazione sia pulita e asciutta. Scaricare l'umidità dal serbatoio del compressore d'aria ogni giorno.
- Se non si utilizza un lubrificatore in linea, aggiungere qualche goccia di olio per utensili pneumatici nell'ingresso dell'aria prima e dopo ogni utilizzo.
- Platorello abrasivo: Controllare regolarmente il platorello per verificare che non sia usurato o danneggiato. Sostituirlo se necessario per garantire una levigatura uniforme.
- Pulizia: Mantenere pulito lo strumento. Pulire l'esterno con un pannoamp stoffa. Non utilizzare solventi.
- Magazzinaggio: Quando non in uso, riporre la levigatrice in un luogo pulito, asciutto e sicuro, fuori dalla portata dei bambini.
Figura 3: lato view della levigatrice piana ad aria compressa Sealey SA22, che ne mostra il design compatto.
7. Risoluzione Dei Problemi
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Levigatrice non funzionante o con poca potenza | Bassa pressione dell'aria; Flusso d'aria limitato; Mancanza di lubrificazione; Componenti interni danneggiati. | Controllare la pressione del compressore d'aria e l'impostazione del regolatore; ispezionare il tubo flessibile dell'aria e i raccordi per individuare eventuali pieghe o ostruzioni; aggiungere olio per utensili pneumatici all'ingresso dell'aria; contattare personale di assistenza qualificato. |
| Vibrazione eccessiva | Platorello usurato; Foglio abrasivo allentato; Squilibrio interno. | Sostituire il tampone abrasivo; Fissare nuovamente il foglio abrasivo; Contattare personale di assistenza qualificato. |
| Perdite d'aria | Raccordi allentati; O-ring o guarnizioni usurati. | Serrare tutti i raccordi dell'aria; sostituire le guarnizioni o gli O-ring usurati. |
8. Specifiche
| Caratteristica | Dettaglio |
|---|---|
| Numero di modello | SA22 |
| Marca | Marea |
| Fonte di alimentazione | ad aria compressa |
| Dimensioni del tampone | 170 x 95 mm |
| Dimensione dell'orbita | Diametro 5mm |
| Massima velocità di rotazione | 11000 giri al minuto |
| Peso dell'articolo | 2.01 chilogrammi (4.42 libbre) |
| Dimensioni del prodotto | 4.41 x 9.29 x 5.91 pollici |
| Pressione dell'aria consigliata | 90 psi (6.2 bar) |
| Dimensioni dell'ingresso dell'aria | (Non specificato, ma in genere 1/4" NPT per piccoli utensili pneumatici) |
9. Garanzia e supporto
I prodotti Sealey sono coperti da una garanzia di 12 mesi. Gli utensili manuali possono beneficiare di una garanzia a vita. Per dettagli specifici sulla garanzia, consultare la documentazione fornita con l'acquisto o visitare il sito ufficiale Sealey. websito.
Sealey offre un ampio servizio di ricambi con oltre 130,000 pezzi diversi in magazzino. Per l'elenco dei ricambi e le istruzioni online, visita il sito ufficiale Sealey. websito o contattare il servizio clienti.
Informazioni sui contatti: Per supporto tecnico, assistenza o richieste di ricambi, fare riferimento ai dettagli di contatto forniti sul sito ufficiale Sealey websito o la documentazione di acquisto.
