1. Introduzione
Questo manuale fornisce istruzioni complete per l'installazione, il funzionamento e la manutenzione del tuo Crown 160MA Mixer/AmpLifier. Crown 160MA è una soluzione audio versatile progettata per applicazioni audio commerciali, inclusi sistemi di paging, musica di sottofondo e musica di attesa. Dispone di quattro ingressi, un amplificatore da 60 W ampuscita del lifier e supporta sia 8 ohm che volume costantetage uscite (70V e 100V).
Si prega di leggere attentamente questo manuale prima di utilizzare l'unità per garantire una corretta configurazione e massimizzarne le prestazioni e la longevità.
2. Caratteristiche principali
- Quattro ingressi indipendenti con controlli di volume individuali.
- Robusto da 60 watt ampuscita del filtro.
- Supporta tensioni costanti di 8 ohm, 70 V e 100 Vtage uscite.
- Disattivazione prioritaria tramite VOX o interruttore esterno per annunci importanti.
- Funzionalità di disattivazione audio e alimentazione phantom attivabili tramite comando vocale.
- Connettività flessibile con ingresso microfono/linea bilanciato tipo Phoenix, uscita telefonica e doppi ingressi musicali stereo RCA.
- Uscite altoparlanti con terminali a vite per connessioni sicure.
- Controlli master dei bassi e degli acuti per regolazioni audio precise.
- Raffreddamento a convezione per un funzionamento silenzioso.
- Design compatto a mezzo rack per una facile integrazione.
3. Prodotto finitoview
Crown 160MA è progettato per garantire semplicità d'uso e prestazioni affidabili in ambienti audio commerciali. Di seguito sono riportate le rappresentazioni visive dei pannelli anteriore e posteriore dell'unità, con evidenziati i controlli e le connessioni principali.
Figura 3.1: Comandi del pannello frontale. Questa immagine mostra la parte anteriore del Crown 160MA, con quattro controlli del volume di ingresso, un controllo del volume principale, regolazioni dei bassi e degli acuti, indicatori SPI e CLIP e il pulsante di accensione con il suo indicatore LED blu.
Figura 3.2: Collegamenti del pannello posteriore. Questa immagine mostra il pannello posteriore del Crown 160MA, che mostra in dettaglio il ampterminali di uscita del convertitore (8Ω, 70V, 100V), ingresso di alimentazione CA, interruttori DIP per ampconfigurazione del lificatore, preamp uscita, uscita telefonica (MOH) e varie opzioni di ingresso, tra cui Ingresso 1 (connettore Phoenix con priorità), Ingresso 2, 3 e 4 (ingressi somma sbilanciati RCA) e regolazione della soglia VOX.
4. Configurazione e installazione
4.1 Disimballaggio
Rimuovere con cautela il mixer/ampEstrarre il filtro dall'imballaggio. Ispezionare l'unità per verificare eventuali segni di danni durante il trasporto. Conservare l'imballaggio per eventuali trasporti o rimessaggio futuri.
4.2 Posizionamento
Crown 160MA è progettato per l'installazione a metà rack. Assicurare un'adeguata ventilazione attorno all'unità, poiché utilizza il raffreddamento a convezione. Evitare di posizionarlo vicino a fonti di calore o in spazi chiusi senza flusso d'aria.
4.3 Collegamento di alimentazione
Collegare il cavo di alimentazione CA in dotazione all'ingresso CA sul pannello posteriore del 160MA e quindi a una presa di corrente CA idonea (100-240 V CA, 50/60 Hz).
Figura 4.1: Collegamento dell'alimentazione. Questa immagine mostra il pannello posteriore del Crown 160MA con il cavo di alimentazione correttamente collegato alla presa CA.
4.4 Collegamenti degli altoparlanti
Il 160MA supporta sistemi di altoparlanti da 8 ohm, 70 V e 100 V. Utilizzare cavi per altoparlanti di sezione adeguata e assicurarsi della corretta polarità. Collegare gli altoparlanti alle uscite con morsetti a vite sul pannello posteriore.
- Uscita 8 Ohm: Per altoparlanti a bassa impedenza. Collegare il terminale positivo (+) dell'altoparlante al terminale da 8Ω e il terminale negativo (-) dell'altoparlante al terminale COM (comune).
- Tensione costante 70V/100Vtage Uscita: Per sistemi di altoparlanti distribuiti. Collegare il terminale positivo (+) dell'altoparlante al terminale da 70 V o 100 V (a seconda del sistema) e il terminale negativo (-) dell'altoparlante al terminale COM (comune).
4.5 Collegamenti di ingresso
- Ingresso 1 (connettore Phoenix): Questo ingresso supporta segnali microfono/linea bilanciati e dispone di silenziamento prioritario. Collega il tuo microfono o la sorgente di linea tramite un connettore Phoenix.
- Ingressi 2, 3, 4 (RCA): Si tratta di ingressi RCA stereo sbilanciati, sommati in mono. Ideali per collegare sorgenti musicali come lettori CD, lettori multimediali o sintonizzatori.
- Uscita telefonica (MOH): Fornisce un'uscita dedicata per i sistemi di musica d'attesa.
- Preamp Produzione: Consente la connessione a un alimentatore esterno amplificatore o altre apparecchiature di elaborazione audio.
4.6 Configurazione degli interruttori DIP
Il pannello posteriore è dotato di una serie di interruttori DIP per configurare vari ampFunzioni di amplificazione, tra cui priorità di ingresso e alimentazione phantom. Fare riferimento allo schema sul pannello posteriore dell'unità o alle specifiche dettagliate per le impostazioni specifiche degli interruttori.

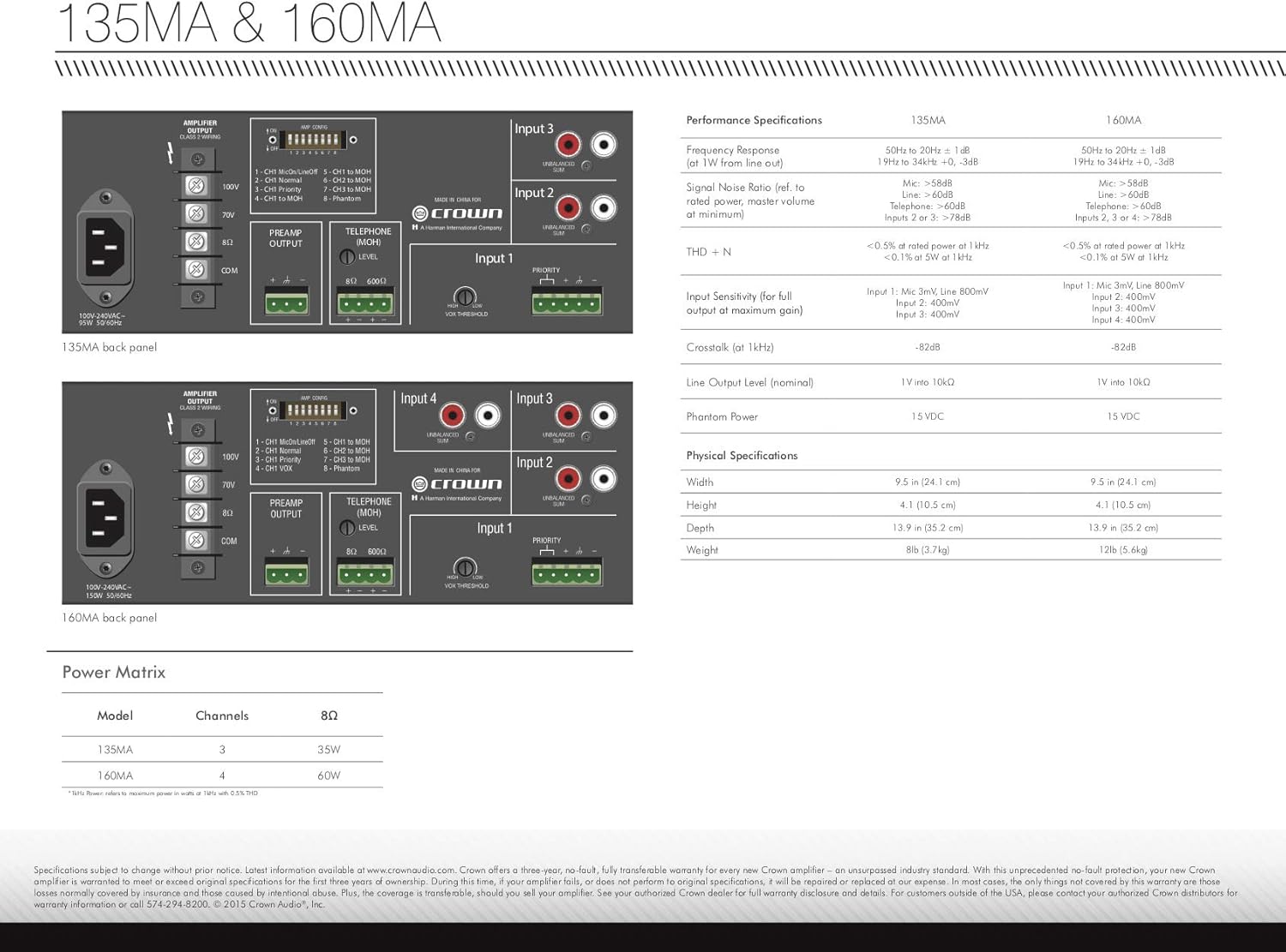

Figura 4.2: Impostazioni e specifiche degli interruttori DIP. Questo diagramma fornisce una descrizione dettagliata view delle configurazioni dei DIP switch per i modelli da 135 mA e 160 mA, insieme alle specifiche fisiche e prestazionali. È fondamentale per impostare la priorità di ingresso, l'alimentazione phantom e altre funzionalità avanzate.
5. Funzionamento
5.1 Accensione/Spegnimento
Premere il tasto ENERGIA pulsante sul pannello frontale per accendere o spegnere l'unità. L'indicatore LED blu si illuminerà quando l'unità è accesa.
5.2 Regolazione dei livelli di ingresso
Ciascuno dei quattro ingressi è dotato di una manopola di controllo del volume indipendente sul pannello frontale. Ruotare la manopola in senso orario per aumentare il livello di ingresso e in senso antiorario per diminuirlo. Regolare questi controlli per bilanciare il volume di diverse sorgenti audio.
5.3 Controllo del volume principale
IL MAESTRO la manopola del volume controlla il livello di uscita complessivo del amplifier. Regola questo per impostare il volume di ascolto desiderato per il tuo sistema di altoparlanti.
5.4 Controlli di tono
IL BASS E ALTI I controlli consentono di regolare le basse e alte frequenze dell'uscita master. Utilizzateli per ottimizzare il suono in base alle vostre preferenze o all'ambiente acustico.
5.5 Disattivazione prioritaria dell'audio
Il 160MA è dotato di silenziamento prioritario, in genere configurato tramite DIP switch per l'ingresso 1. Quando attivato, un segnale sull'ingresso prioritario attenuerà automaticamente gli altri ingressi attivi, garantendo che annunci o segnali importanti vengano uditi chiaramente. Questa funzione può essere attivata tramite VOX (Voice Operated Switch) o un interruttore esterno.
5.6 Indicatori
- SPI (indicatore di presenza del segnale): Si illumina quando viene rilevato un segnale audio in uscita.
- Indicatore CLIP: Si illumina quando il ampL'uscita del filtro è in clipping (distorta). Se questa spia si accende frequentemente, ridurre il volume principale o i singoli livelli di ingresso per evitare danni agli altoparlanti e al amppiù vivace.
6. Manutenzione
Il mixer Crown 160MA/Amplifier è progettato per un funzionamento affidabile e a lungo termine con una manutenzione minima.
- Pulizia: Utilizzare un panno morbido e asciutto per pulire l'esterno dell'unità. Non utilizzare detergenti liquidi o solventi.
- Ventilazione: Assicurarsi che le fessure di ventilazione dell'unità non siano ostruite. Un corretto flusso d'aria è essenziale per il raffreddamento a convezione.
- Connessioni: Controllare periodicamente tutti i collegamenti di ingresso e di uscita per assicurarsi che siano sicuri e privi di corrosione.
7. Risoluzione Dei Problemi
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Nessun potere | Cavo di alimentazione scollegato; nessuna corrente dalla presa; guasto all'unità. | Controllare il collegamento del cavo di alimentazione. Verificare che la presa sia alimentata. Se il problema persiste, contattare l'assistenza. |
| Nessuna uscita audio | Volume principale troppo basso; volume di ingresso troppo basso; collegamenti altoparlanti errati; dispositivo sorgente non riproduce. | Aumentare il volume principale e quello di ingresso. Controllare il cablaggio e la polarità degli altoparlanti. Assicurarsi che la sorgente audio sia attiva e collegata correttamente. |
| Suono distorto / Indicatore CLIP acceso | Segnale di ingresso troppo alto; volume master troppo alto; impedenza dell'altoparlante errata. | Ridurre i livelli di ingresso o il volume principale. Verificare che l'impedenza degli altoparlanti corrisponda. ampuscita del filtro. |
| Disattivazione prioritaria non funzionante | Impostazioni errate dell'interruttore DIP; soglia VOX non impostata correttamente; interruttore esterno non collegato. | Controllare le impostazioni del DIP switch per la disattivazione prioritaria. Regolare la soglia VOX. Verificare il collegamento dell'interruttore esterno. |
8. Specifiche
| Caratteristica | Dettaglio |
|---|---|
| Marca | Corona |
| Numero di modello | G160MA |
| Uscita Wattage | 60 Watt |
| Numero di canali | 4 |
| Tecnologia di connettività | Cablato |
| Tipo di connettore | RCA, Phoenix |
| Voltage | 100 Volt (intervallo di funzionamento: 100-240 V CA) |
| Fonte di alimentazione | Elettrico con cavo |
| Peso dell'articolo | 12 libbre (circa 5.44 kg) |
| Dimensioni del prodotto (P x L x A) | 13.9" x 9.5" x 4.1" (35.3 cm x 24.1 cm x 10.4 cm) |
| Colore | Nero |
| Prima data disponibile | 14 settembre 2004 |
9. Garanzia e supporto
9.1 Informazioni sulla garanzia
Questo prodotto è venduto come nuovo di zecca. I resi sono accettati, ma potrebbero essere soggetti a un costo di reso (fino al 25%) se l'articolo è stato aperto, utilizzato o maneggiato in modo tale da non essere più in condizioni "nuovo di zecca".ampLa manipolazione dell'articolo potrebbe invalidare la possibilità di un rimborso.
Per i termini e le condizioni di garanzia dettagliati, fare riferimento alla documentazione ufficiale del prodotto Crown o contattare l'assistenza clienti Crown.
9.2 Assistenza clienti
Per assistenza tecnica, risoluzione di problemi non contemplati nel presente manuale o reclami in garanzia, contattare l'assistenza clienti Crown. Ulteriori risorse, tra cui un manuale utente scaricabile in formato PDF, sono disponibili sul sito ufficiale Crown. websito o tramite il link fornito:
