1. Introduzione
This manual provides essential information for the safe and efficient installation, operation, and maintenance of your BLANCO Actis/s Sink Faucet, Model 517594. Please read these instructions carefully before beginning installation or use, and retain them for future reference.
The BLANCO Actis/s sink faucet features an exclusive system design, ideal for integration with BLANCO SteelArt products like BLANCO CLARON and FLOW-IF. Installation requires a faucet hole with a diameter of 35 mm.
2. Caratteristiche del prodotto
The BLANCO Actis/s Sink Faucet is designed for durability and ease of use, incorporating several key features:
- Cartuccia in ceramica: Garantisce un controllo fluido e preciso del flusso e della temperatura dell'acqua.
- Flexible Connection Hoses: 450 mm long with 3/8 inch nuts for quick and secure installation.
- Patented Jet Regulator: Designed to minimize limescale buildup on the faucet head, maintaining optimal water flow.
- Reinforcing Plate: Enhances faucet stability, particularly when installed with stainless steel sinks.
- Beccuccio girevole a 360°: Offre la massima flessibilità e portata per diverse attività del lavello.

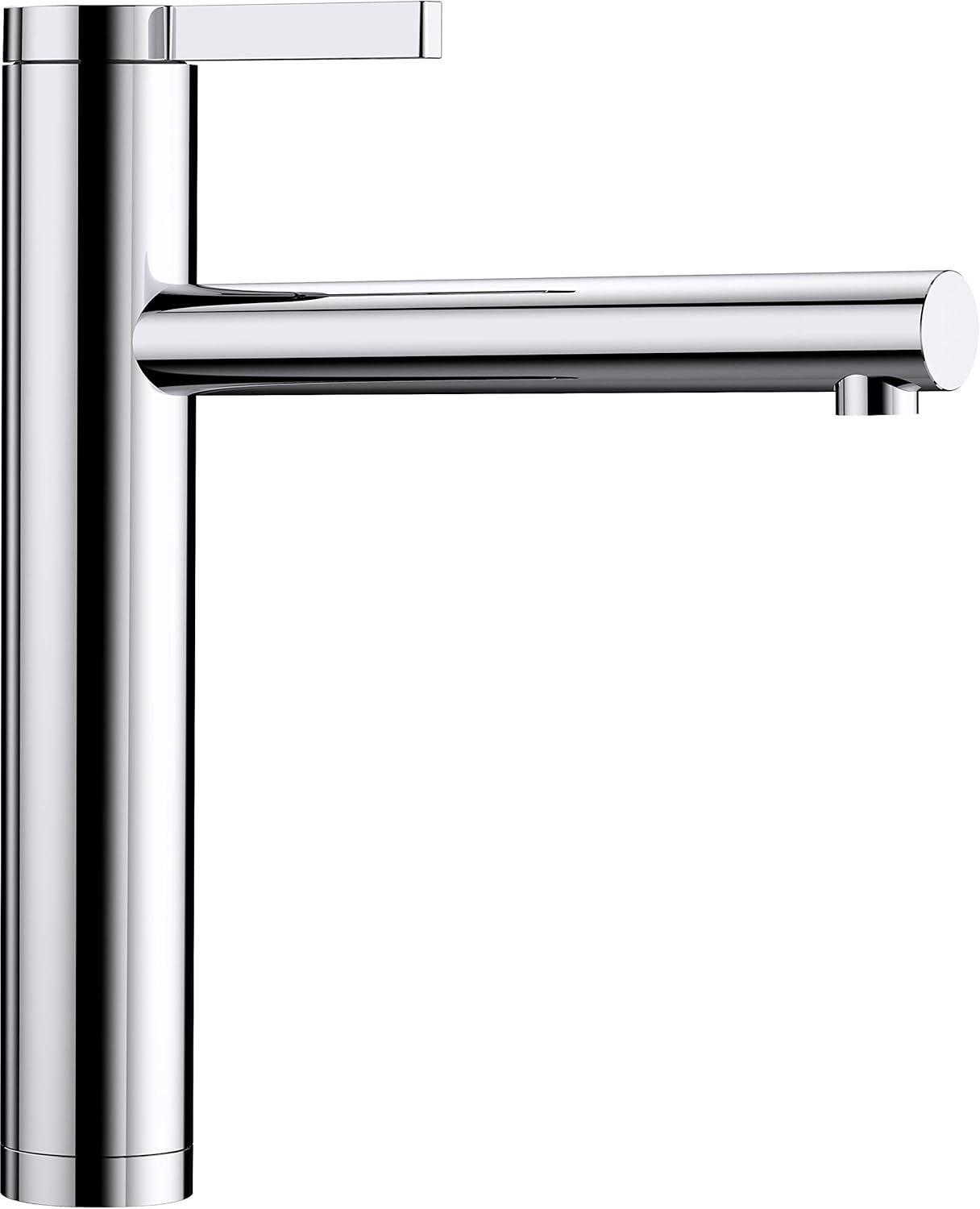

Image 1: The BLANCO Actis/s Sink Faucet, Model 517594, in chrome finish.
Image 2: The BLANCO Actis/s Sink Faucet integrated into a modern kitchen sink setup.
3. Contenuto della confezione
Verificare che tutti i componenti siano presenti prima di iniziare l'installazione:
- 1 x BLANCO Actis/s Sink Faucet (Model 517594, Chrome)
- Mounting Set (includes flexible connection hoses, nuts, and reinforcing plate)
- Manuale dell'utente (questo documento)
4. Istruzioni per l'installazione
4.1. Precauzioni di sicurezza
- Ensure the main water supply is turned off before starting installation.
- Indossare dispositivi di protezione individuale adeguati (ad esempio guanti, occhiali protettivi).
- In caso di dubbi su qualche passaggio, consultare un idraulico qualificato.
4.2. Strumenti necessari (non inclusi)
- Chiave regolabile
- Cacciavite
- Basin chiave inglese (facoltativa, per spazi ristretti)
- Nastro sigillante (nastro PTFE)
4.3. Fasi di installazione
- Preparare il lavandino: Ensure the sink has a pre-drilled hole with a diameter of 35 mm. If not, a suitable hole must be created by a professional.
- Attach Connection Hoses: Screw the flexible connection hoses into the base of the faucet. Hand-tighten first, then use a wrench for a snug fit, being careful not to overtighten.
- Inserire il rubinetto: Place the faucet into the prepared hole on the sink or countertop.
- Rubinetto sicuro: From underneath the sink, slide the reinforcing plate (if using with a stainless steel sink) and then the rubber washer, metal washer, and mounting nut onto the threaded rod of the faucet. Tighten the mounting nut securely to prevent movement.
- Collegare le linee idriche: Connect the flexible hoses to the hot and cold water supply lines. Use sealant tape on the threads for a watertight seal. Ensure the hot and cold lines are connected correctly.
- Controllare eventuali perdite: Aprire lentamente l'alimentazione idrica principale e controllare che tutti i raccordi non presentino perdite. Serrare eventuali raccordi che perdono, se necessario.
- Tirare lo sciacquone: Remove the aerator from the spout and turn on the water to flush out any debris from the lines. Reattach the aerator after flushing.
5. Funzionamento
The BLANCO Actis/s Sink Faucet features a single lever for controlling both water flow and temperature.
- Flusso d'acqua: Sollevare la leva verso l'alto per aumentare il flusso dell'acqua. Spingerla verso il basso per diminuirlo o chiuderlo.
- Controllo della temperatura: Spostare la leva verso sinistra per ottenere acqua calda e verso destra per ottenere acqua fredda.
- Rotazione del beccuccio: The spout can be rotated 360° to direct water flow as needed.
Image 3: Diagram illustrating the 360-degree swivel capability of the faucet spout.
6. Manutenzione
Regular maintenance will ensure the longevity and optimal performance of your BLANCO Actis/s Sink Faucet.
- Pulizia: Clean the faucet regularly with a soft cloth and mild soap. Avoid abrasive cleaners, scouring pads, or harsh chemicals, as these can damage the chrome finish.
- Rimozione del calcare: The patented jet regulator helps reduce limescale. For any visible limescale, use a mild descaling solution specifically designed for faucets, following the product instructions.
- Pulizia dell'aeratore: Periodically unscrew the aerator from the spout and clean any accumulated debris or mineral deposits. Rinse thoroughly before reattaching.
- Controllare le connessioni: Occasionally check the water connections under the sink for any signs of leaks or corrosion.
7. Risoluzione Dei Problemi
Se riscontri problemi con il tuo rubinetto, fai riferimento ai seguenti passaggi comuni per la risoluzione dei problemi:
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Basso flusso d'acqua | Aeratore intasato; valvola di intercettazione parzialmente chiusa; detriti nelle condotte idriche. | Clean or replace aerator; ensure shut-off valves are fully open; flush water lines. |
| Perdita dal beccuccio | Cartuccia in ceramica usurata; detriti nella cartuccia. | Contact customer support for cartridge replacement; clean cartridge if accessible. |
| Perdita dalla base | Loose mounting nut; damaged O-rings/gaskets. | Tighten mounting nut; inspect and replace O-rings/gaskets if damaged. |
| Difficoltà nella regolazione della temperatura | Faulty ceramic cartridge; incorrect hot/cold connections. | Verify hot/cold connections; contact customer support for cartridge inspection. |
Se il problema persiste dopo aver provato queste soluzioni, contattare l'assistenza clienti BLANCO.
8. Specifiche
| Caratteristica | Dettaglio |
|---|---|
| Marca | BIANCO |
| Numero di modello | 517594 |
| Dimensioni del prodotto | 22.5 x 4 x 28 cm (L x P x A) |
| Peso dell'articolo | 2.65 kg |
| Colore | Cromo |
| Stile | Presa |
| Tipo di finitura | Cromo |
| Materiale | Ceramica (per cartuccia) |
| Metodo di installazione | One hole (Deck Mount) |
| Numero di maniglie | 1 |
| Altezza del becco | 190 millimetri |
| Portata del becco | 208 millimetri |
| Spout Rotation | 360° |
| Tubi di collegamento | 450 mm long, 3/8 inch nut |
| Diametro del foro consigliato | 35 millimetri |
Image 4: Technical drawing detailing the dimensions of the BLANCO Actis/s Sink Faucet. All measurements are in millimeters.
9. Garanzia e supporto
BLANCO products are manufactured to high-quality standards. For information regarding warranty coverage, please refer to the warranty card included with your purchase or visit the official BLANCO websito.
For technical assistance, spare parts, or any other inquiries, please contact BLANCO customer support. Have your model number (517594) and purchase date ready when contacting support.
Ufficiale BLANCO Websito: www.blanco.com
