1. Introduzione
This manual provides essential information for the safe and efficient operation of your KING HT612 4/5-AS/FS-GW Hydronic Kickspace Heater. Please read all instructions carefully before installation and use. Retain this manual for future reference.
The KING HT612 is designed to provide supplemental heat in areas where space is limited, such as under cabinets, in toe-kick spaces, or within stair risers. It utilizes a hydronic system, drawing heat from a hot water source.
2. Informazioni importanti sulla sicurezza
AVVERTIMENTO: L'installazione, la regolazione, l'alterazione, l'assistenza o la manutenzione non corrette possono causare danni alla proprietà, lesioni o morte. Leggere attentamente le istruzioni di installazione, funzionamento e manutenzione prima di installare o riparare questa apparecchiatura.
- Scollegare sempre l'alimentazione prima di effettuare interventi di manutenzione o pulizia sull'unità.
- Assicurarsi che l'unità sia adeguatamente messa a terra.
- Non bloccare le prese d'aria o le prese d'aria di scarico.
- Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che non siano supervisionate o abbiano ricevuto istruzioni riguardanti l'uso dell'apparecchio da una persona responsabile della loro sicurezza.
- I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
- Installation must be performed by a qualified technician in accordance with all local codes and ordinances.
- Do not operate the heater if any part has been submerged in water.
3. Componenti e caratteristiche del prodotto
The KING HT612 Hydronic Kickspace Heater features a compact design for discreet installation. Key components and features include:
- Squirrel Cage Blower: Efficiently moves air across the hot water coil.
- Motore a due velocità: Allows for adjustment of air output (Hi/Lo settings).
- Copper Tubes with Aluminum Fins: Optimized for fast coil heating and efficient heat transfer.
- Powder-Coated White Grille: Durevole ed esteticamente gradevoleasing finitura.
- Aqua Stat & Fan Switch: Integrated controls for temperature and fan speed.
4. Installazione e configurazione
The HT612 is designed to fit between 16-inch on-center studs and features a top-mounted water feed for flexible placement. Professional installation is highly recommended.
4.1 Lista di controllo pre-installazione
- Verify that the hot water supply lines are accessible and compatible.
- Ensure adequate electrical supply (0.51 Amps, 120V) is available at the installation site.
- Confirm sufficient clearance for air circulation around the unit.
- Gather necessary tools: screwdriver, wire strippers, pipe wrench, level, measuring tape.
4.2 Istruzioni di montaggio
- Select a suitable location, typically under a cabinet or in a toe-kick space, ensuring it is level and secure.
- Create an opening in the cabinet or wall that matches the dimensions of the heater (refer to specifications for exact measurements).
- Secure the heater firmly into the opening using appropriate fasteners.
4.3 Collegamenti idraulici
- Connect the 5/8-inch OD copper tubes of the heater to your hot water supply and return lines.
- Ensure all connections are watertight and free of leaks.
- Bleed air from the hydronic system after connections are made and water supply is restored.
4.4 collegamenti elettrici
- Connect the heater to a dedicated electrical circuit, following all local electrical codes.
- Garantire un'adeguata messa a terra per evitare scosse elettriche.
- Verify all wiring connections are secure before restoring power.
5. Istruzioni per l'uso
The KING HT612 features a simple two-speed fan control and an integrated aquastat for automatic operation.
5.1 Avvio iniziale
- After installation and verification of all connections, restore power to the unit.
- Ensure the hot water supply to the unit is active.
5.2 controllo della velocità della ventola

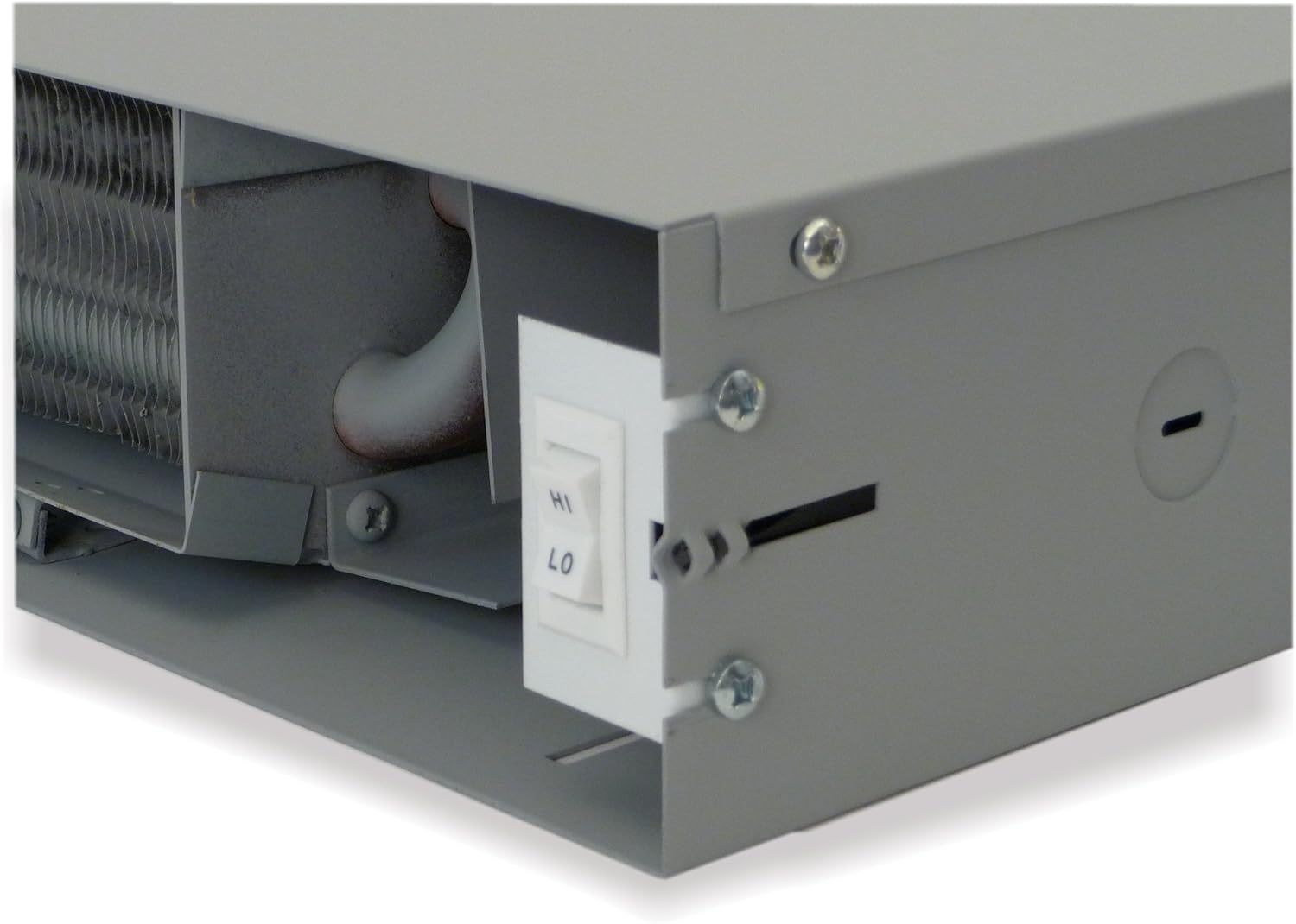

The unit is equipped with a rocker switch on the front grille for fan speed control:
- "HI" Setting: Provides maximum air output (up to 120 CFM) for faster heating.
- "LO" Setting: Provides reduced air output (down to 50 CFM) for quieter operation and maintaining warmth.
- "OFF" Setting: Turns the fan off. The aquastat will still monitor water temperature.
5.3 Aquastat Operation
The integrated aquastat automatically activates the fan when the water temperature in the coil reaches a preset level, ensuring that only warm air is circulated. The fan will turn off when the water temperature drops below the set point.
6. Manutenzione
Regular maintenance ensures optimal performance and longevity of your KING HT612 heater. Always disconnect power before performing any maintenance.
6.1 Cleaning the Grille and Fan
- Periodically wipe the exterior grille with a soft, damp panno per rimuovere polvere e detriti.
- For deeper cleaning, the grille can be carefully removed. Use a vacuum cleaner with a brush attachment to gently clean the fan blades and coil fins.
- Non utilizzare detergenti abrasivi o solventi.
6.2 Manutenzione del motore
The motor is permanently lubricated and generally requires no maintenance. In case of issues, the motor is designed for easy removal by a qualified technician for service or replacement.
6.3 Controlli di sistema
- Annually inspect plumbing connections for any signs of leaks.
- Ensure air vents are clear and unobstructed.
7. Risoluzione Dei Problemi
Prima di contattare l'assistenza clienti, consultare la seguente guida alla risoluzione dei problemi:
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Il riscaldatore non produce calore. | No hot water supply to the coil. Aquastat not sensing sufficient temperature. | Check hot water circulation. Ensure aquastat is functioning correctly (consult a technician if unsure). |
| Ventola non funzionante. | Alimentazione scollegata. Fan switch in "OFF" position. Malfunzionamento del motore. | Controllare l'interruttore automatico e i collegamenti di alimentazione. Set fan switch to "HI" or "LO". Contact a qualified technician for motor inspection/replacement. |
| Flusso d'aria ridotto. | Blocked air intake/exhaust. Dirty fan or coil. | Assicurarsi che le prese d'aria siano libere. Clean grille, fan, and coil as per maintenance section. |
| Rumore insolito durante il funzionamento. | Componenti sciolti. Ostruzione del ventilatore. Motor bearing issue. | Inspect for loose screws or debris. Ensure nothing is obstructing the fan blades. If noise persists, contact a qualified technician. |
8. Specifiche
| Caratteristica | Dettaglio |
|---|---|
| Numero di modello | HT612 4/5-AS/FS-GW |
| Marca | RE |
| Uscita BTU | 4000/5100 BTU (as per model description) |
| Alimentazione elettrica | 120 Volt |
| Amprabbia | 0.51 Amps |
| Velocità della ventola | 2 (Hi/Lo) |
| Flusso d'aria (CFM) | 50 CFM to 120 CFM |
| Materiale bobina | 5/8-Inch OD Copper tubes, Aluminum fins |
| Colore | Bianco |
| Fattore di forma | Cabinet / Kickspace |
| Peso dell'articolo | 15 libbre |
| Dimensioni del pacco | 22.05 x 15.75 x 6.69 pollici |
| Certificazione | ETL tested to UL1995 |
9. Garanzia e supporto
9.1 Informazioni sulla garanzia
The KING HT612 Hydronic Kickspace Heater comes with a Garanzia di 1 anni dalla data di acquisto. La presente garanzia copre i difetti di materiali e di fabbricazione in condizioni di normale utilizzo. Non copre i danni derivanti da installazione impropria, uso improprio, abuso, incidenti o riparazioni non autorizzate.
For specific warranty terms and conditions, please refer to the documentation provided with your purchase or contact KING customer service.
9.2 Assistenza clienti
If you have any questions regarding the installation, operation, or maintenance of your KING HT612 heater, or if you require technical assistance, please contact KING customer support. For more information, you may also visit the official KING store on Amazon: Visit the KING Store.
