1. Introduzione
Il citofono Fermax 3393 Loft 4 + N è un terminale domestico progettato per la comunicazione audio con la pulsantiera di ingresso e per l'apertura della porta. Realizzato in ABS antiurto con finitura lucida a specchio, il suo design extra piatto garantisce resistenza e facilità di pulizia. È progettato per prestazioni robuste e affidabili, adatto sia per installazioni professionali che per la praticità dell'utente quotidiano.
Caratteristiche principali:
- Terminale audio per comunicare e aprire la porta.
- Realizzato in ABS (acrilonitrile-butadiene-stirene) ad alto impatto.
- Progettato per una facile installazione e fissaggio a parete.
- Design extra piatto per un'estetica moderna.
2. Prodotto finitoview
Figura 2.1: Davanti view del citofono Fermax 3393. Questa immagine mostra il corpo principale dell'unità citofonica, caratterizzata da una finitura bianca pulita e da un prominente pulsante di apertura porta blu, posizionato centralmente nella metà inferiore. Il cavo spiralato del ricevitore si estende dalla parte inferiore dell'unità.

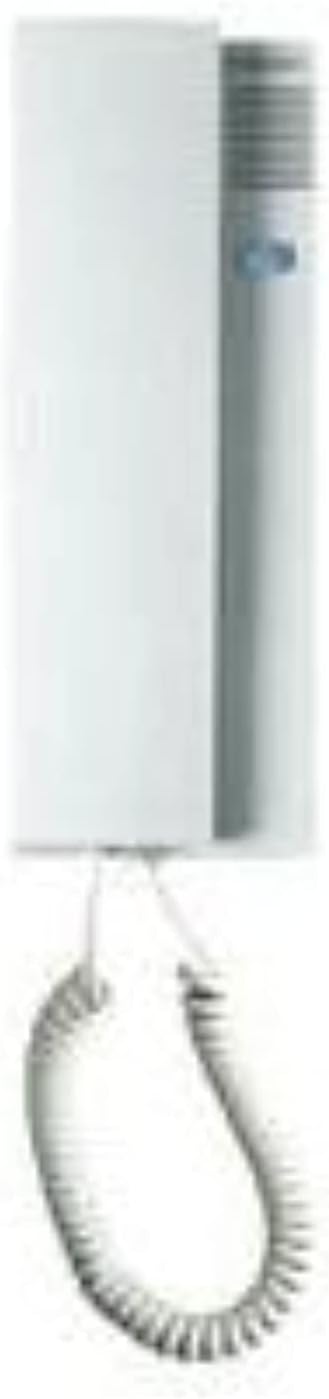

Figura 2.2: Lato view del telefono interfono Fermax 3393. Questa prospettiva mette in evidenza il profilo sottilefile dell'unità, mostratoasinil suo design extra piatto. La griglia dell'altoparlante è visibile nella parte superiore e anche il cavo a spirale del ricevitore è mostrato mentre si estende verso il basso.
3. Configurazione e installazione
Il citofono Fermax 3393 è progettato per una semplice installazione a parete. Assicurarsi che la superficie di montaggio sia stabile e adatta al peso dell'unità.
Istruzioni di cablaggio:
Questo modello utilizza un sistema di cablaggio convenzionale, comune negli edifici di piccole e medie dimensioni (fino a circa 50 residenti). Il sistema richiede filettature comuni per l'intera installazione più una filettatura di chiamata per alloggiamento.
- Cablaggio del sistema audio: Richiede 4 filettature comuni + N (1 filettatura di chiamata per alloggiamento).
- Cablaggio del sistema video (se applicabile): Richiede 7 filettature comuni + 1 video coassiale + N (1 filettatura di chiamata per alloggiamento).
Per prestazioni ottimali, considerare la sezione del cavo utilizzato, poiché influisce sulla distanza massima di installazione. Fare riferimento ai manuali tecnici completi per schemi elettrici dettagliati e specifiche di distanza.
Requisiti di alimentazione:
- Potenza audio: 12 V CA
- Potenza video (se applicabile): 18 VCC
Assicurarsi che l'alimentazione sia scollegata prima di iniziare qualsiasi procedura di cablaggio o installazione.
4. Istruzioni per l'uso
Il telefono interfono Fermax 3393 è semplice e intuitivo da usare quotidianamente.
Ricevere una chiamata:
- Quando un visitatore preme il pulsante di chiamata sul pannello d'ingresso sulla strada, il citofono squilla.
- Sollevare il ricevitore per stabilire una comunicazione audio con il visitatore.
- Parlare chiaramente nel microfono del ricevitore e ascoltare la risposta del visitatore attraverso l'auricolare.
Apertura della porta:
- Durante una chiamata attiva, premere il pulsante blu di apertura porta situato sulla parte anteriore dell'unità. Questo attiverà l'apriporta elettrico, consentendo al visitatore di entrare.
Chiamare il concierge (se applicabile):
- Se il sistema è configurato con una funzione di portineria, potrebbe essere disponibile un pulsante o una sequenza dedicata per chiamare direttamente il concierge. Consultare le istruzioni specifiche del proprio edificio per questa funzionalità.
5. Manutenzione
Per garantire la longevità e le prestazioni ottimali del tuo citofono Fermax 3393, segui queste semplici linee guida per la manutenzione:
- Pulizia: Il materiale ABS ad alto impatto dell'unità con finitura lucida a specchio è progettato per una facile pulizia. Utilizzare un panno morbido eamp panno per pulire la superficie. Evitare detergenti abrasivi, solventi o prodotti chimici aggressivi, poiché possono danneggiare la finitura.
- Rimozione della polvere: Rimuovere periodicamente la polvere dall'unità, in particolare attorno all'altoparlante e al microfono, per evitare accumuli che potrebbero compromettere la qualità audio.
- Cura del cavo: Evitare di tirare o torcere eccessivamente il cavo spiralato del ricevitore per evitare di danneggiare il cablaggio interno.
- Condizioni ambientali: Assicurarsi che l'unità sia installata in un ambiente asciutto, lontano dalla luce solare diretta, da temperature estreme e da elevata umidità.
6. Risoluzione Dei Problemi
Se riscontri problemi con il tuo telefono interfono Fermax 3393, fai riferimento ai seguenti passaggi comuni per la risoluzione dei problemi:
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Nessun audio durante una chiamata. | Collegamento elettrico allentato; ricevitore difettoso; problema con il pannello stradale. | Controllare tutti i collegamenti elettrici. Assicurarsi che il ricevitore sia correttamente inserito. Se il problema persiste, contattare un tecnico qualificato. |
| La porta non si apre quando si preme il pulsante. | Pulsante di apertura della porta difettoso; problema con l'apriporta elettrico; problema di cablaggio. | Verificare che il pulsante di apertura della porta scatti. Controllare il cablaggio della serratura. Consultare un tecnico se il problema persiste. |
| Il citofono non squilla. | Nessuna alimentazione all'unità; pulsante di chiamata difettoso sul pannello stradale; problema di cablaggio. | Verificare l'alimentazione. Testare il pulsante di chiamata sul pannello stradale. Ispezionare il cablaggio per verificare la presenza di danni. |
| Audio distorto o basso. | Polvere nell'altoparlante/microfono; collegamento allentato; interferenza. | Pulisci le griglie degli altoparlanti e del microfono. Controlla il cablaggio. Assicurati che non vi siano forti fonti di interferenza elettromagnetica nelle vicinanze. |
Per problemi complessi o se i passaggi sopra indicati non risolvono il problema, si consiglia di contattare un tecnico certificato Fermax o l'installatore del sistema.
7. Specifiche
| Caratteristica | Dettaglio |
|---|---|
| Numero di modello | 3393 |
| Marca | Fermata |
| Colore | Argento |
| Materiale | Plastica (ABS ad alto impatto) |
| Tipo di telefono | filo |
| Fonte di alimentazione | Elettrico con cavo |
| Potenza audio | 12 V CA |
| Alimentazione video (se applicabile) | 18 VCC |
| Peso dell'articolo | 0.64 libbre (circa 290 g) |
| Tipo di installazione | Montaggio a parete |
| Tipo di sistema | Convenzionale (cablaggio 4+N) |
8. Garanzia e supporto
Per informazioni sul periodo e sui termini di garanzia del telefono interfono Fermax 3393, fare riferimento alla documentazione fornita al momento dell'acquisto oppure contattare il rivenditore o l'installatore Fermax autorizzato.
Se hai bisogno di supporto tecnico, assistenza o hai domande non trattate in questo manuale, contattaci a:
- Il tuo punto di acquisto originale.
- Un centro di assistenza Fermax certificato.
- Il Fermax ufficiale websito per informazioni di contatto e risorse aggiuntive: www.fermax.com
Quando contatti l'assistenza, tieni a portata di mano il numero del modello (3393) e i dettagli dell'acquisto.
