PeakTech 3385 Analog Multimeter Instruction Manual

1. Introduzione

The PeakTech 3385 is a robust analog multimeter designed for a variety of electrical measurements. This versatile device is suitable for both professional and educational use, offering functions such as AC/DC voltage, AC/DC current, resistance, continuity testing, and dB measurements. Its analog display provides clear readings, and the durable, non-slip housing ensures protection against impacts.

This manual provides essential information for the safe and effective operation of your PeakTech 3385 multimeter. Please read it thoroughly before use and keep it for future reference.

2. Informazioni sulla sicurezza

Always observe the following safety precautions to prevent electric shock or damage to the meter:

• The PeakTech 3385 is rated for CAT III 600 V. Do not attempt to measure voltagsupera questa valutazione.
• Before making any measurements, ensure the function switch is set to the correct range.
• Non misurare mai il voltage with the test leads connected to the current input terminals (mA/A).
• Inspect test leads for damaged insulation or exposed metal before each use. Replace damaged leads immediately.
• Non utilizzare il misuratore se appare danneggiato o se la custodia è aperta.
• Siate cauti quando lavorate con voltagsuperiori a 30 V CA RMS, 42 V di picco o 60 V CC. Questi voltagrappresentano un rischio di scossa elettrica.
• Scollegare sempre l'alimentazione dal circuito e scaricare tutti i componenti ad alto volumetage capacitors before performing resistance or continuity tests.
• Per garantire letture accurate, sostituire le batterie non appena appare l'indicatore di batteria scarica.

Figura 2.1: The PeakTech 3385 features a robust, non-slip housing for enhanced safety and durability.

3. Impostazione

3.1 Contenuto della confezione

Verificare che tutti gli articoli siano presenti nel pacco:

• Multimetro analogico PeakTech 3385
• Cavi di prova (rosso e nero)
• Borsa per il trasporto
• 3 batterie AAA da 1.5 V
• Manuale d'uso

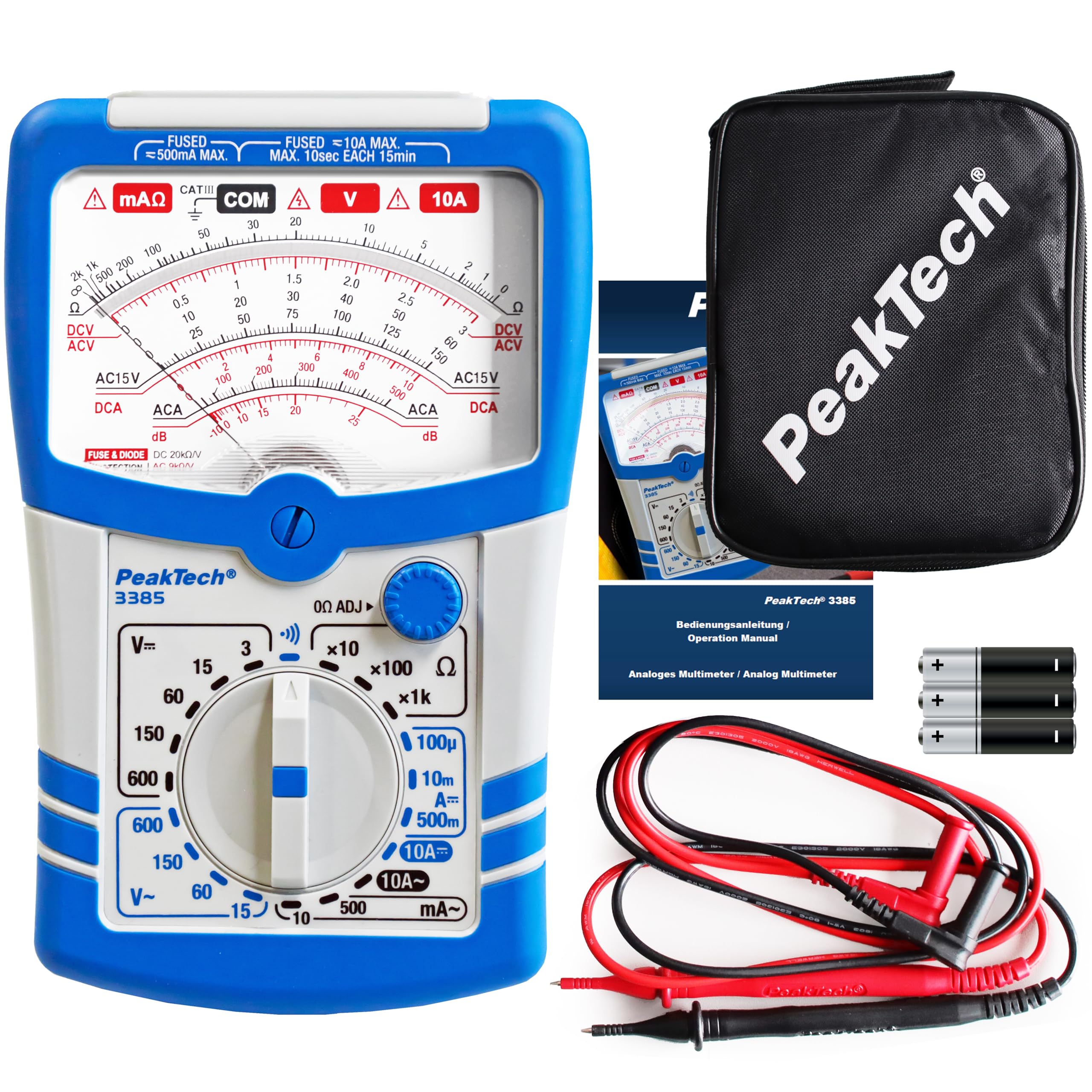

Figura 3.1: The complete package includes the multimeter, test leads, batteries, carrying bag, and user manual.

3.2 Installazione della batteria

The PeakTech 3385 requires three 1.5V AAA batteries for operation. These are primarily used for resistance and continuity measurements, as voltage and current measurements do not require battery power.

1. Individuare il coperchio del vano batteria sul retro del multimetro.
2. Utilizzare un cacciavite per aprire il vano batteria.
3. Inserire tre batterie AAA da 1.5 V, rispettando la polarità corretta (+/-) come indicato all'interno del vano.
4. Riposizionare il coperchio del vano batteria e fissarlo con la vite.

3.3 Prodotto finitoview

Familiarize yourself with the main components of your multimeter:

• Display analogico: Features a 75 mm mirror scale for precise readings and to minimize parallax error.
• Function/Range Selector Dial: Used to select the desired measurement function (V, A, Ω, dB) and range.
• Jack di ingresso:
• COM (Comune): Per il puntale nero.
• VΩmA: Per il puntale rosso durante la misurazione del volumetage, resistenza o corrente fino a 500 mA.
• 10A: Per il puntale di prova rosso quando si misura una corrente fino a 10 A.
• Ω ADJ (Zero Adjustment): Knob used to zero the needle for resistance measurements.

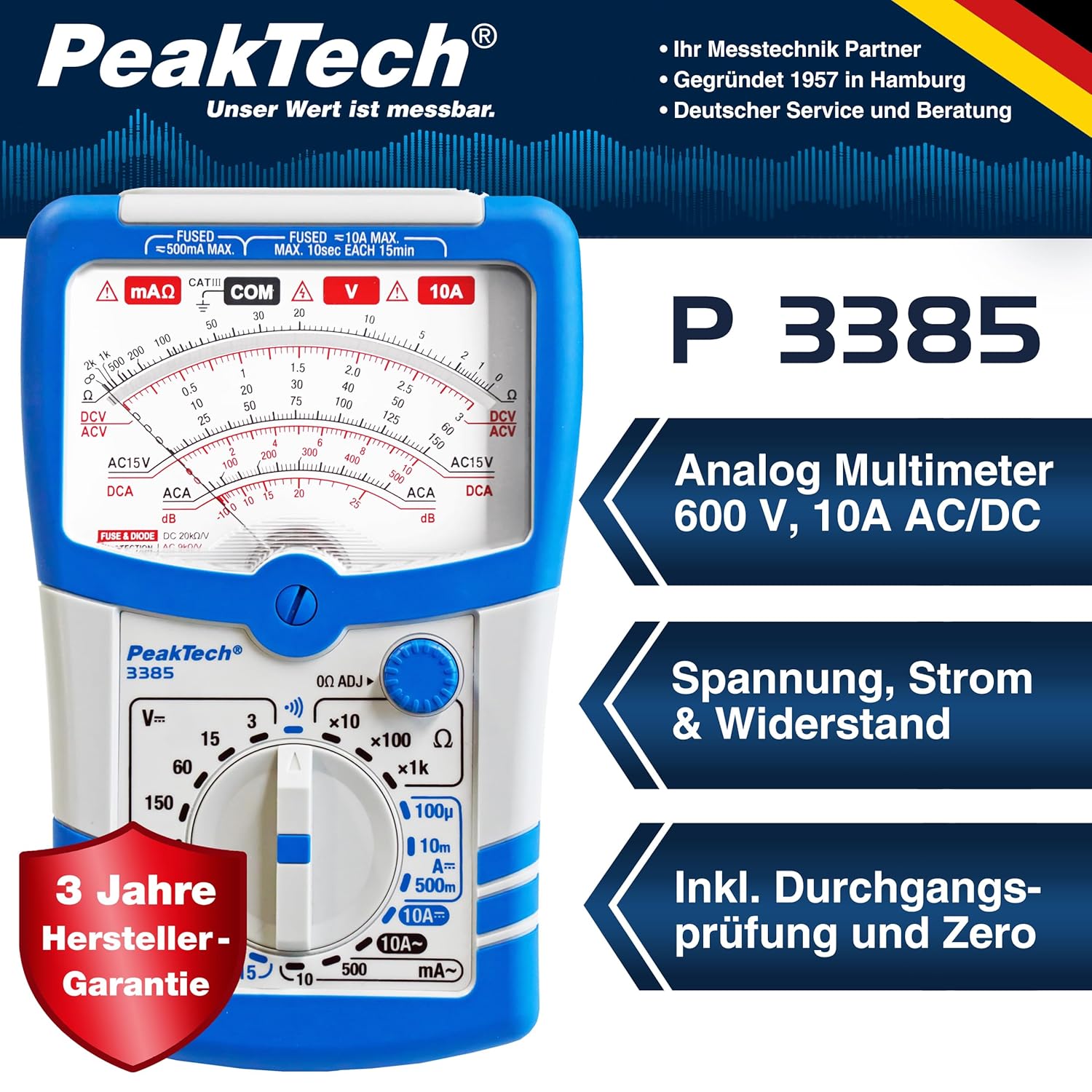

Figura 3.2: Front panel of the PeakTech 3385 multimeter.

Figura 3.3: The versatile function and range selector dial.

Figura 3.4: Detail of the 4mm safety sockets, analog mirror scale, and resistance zero adjustment.

4. Istruzioni per l'uso

The PeakTech 3385 offers 20 different measurement ranges. Always select a range higher than the expected value to prevent damage to the meter.

4.1 Misurazione del volume CCtage(DCV)

1. Inserire il puntale nero nel COM jack e il puntale rosso nel VΩmA cricco.
2. Set the function switch to the desired DCV range (e.g., 15V, 60V, 150V, 600V). Start with the highest range if the voltage è sconosciuto.
3. Collegare i puntali di prova al componente o al circuito da misurare.
4. Leggi il vol.tage value from the appropriate DCV scale on the analog display.

4.2 Misurazione del volume CAtage(ACV)

1. Inserire il puntale nero nel COM jack e il puntale rosso nel VΩmA cricco.
2. Set the function switch to the desired ACV range (e.g., 15V, 60V, 150V, 600V). Start with the highest range if the voltage è sconosciuto.
3. Collegare i puntali di prova al componente o al circuito da misurare.
4. Leggi il vol.tage value from the appropriate ACV scale on the analog display.

4.3 Misurazione della corrente continua (DCA)

Attenzione: Collegare sempre il misuratore in serie al circuito. Non collegarlo mai in parallelo a un voltmetro.tage sorgente durante la misurazione della corrente.

1. Inserire il puntale nero nel COM cricco.
2. Per correnti fino a 500 mA, inserire il puntale di prova rosso nel VΩmA jack. Per correnti fino a 10 A, inserire il puntale di prova rosso nel 10A cricco.
3. Set the function switch to the desired DCA range (e.g., 100µA, 10mA, 500mA, 10A).
4. Aprire il circuito in cui si desidera misurare la corrente e collegare il misuratore in serie.
5. Read the current value from the appropriate DCA scale.

4.4 Misurazione della resistenza (Ω)

Attenzione: Prima di misurare la resistenza, assicurarsi che il circuito sia disattivato e che tutti i condensatori siano scarichi.

1. Inserire il puntale nero nel COM jack e il puntale rosso nel VΩmA cricco.
2. Set the function switch to the desired Ω range (e.g., x1, x10, x100, x1k).
3. Short the test leads together. Adjust the Ω ADJ knob until the needle points exactly to zero on the resistance scale.
4. Collegare i puntali di prova al componente da misurare.
5. Read the resistance value from the Ω scale and multiply by the range factor.

4.5 Prova di continuità

The continuity test provides an audible indication for low resistance circuits.

1. Inserire il puntale nero nel COM jack e il puntale rosso nel VΩmA cricco.
2. Set the function switch to the continuity symbol (often indicated by a speaker icon).
3. Connect the test leads across the circuit or component. If continuity exists (low resistance), the meter will emit an audible tone.

Figura 4.1: The PeakTech 3385 is a practical measuring device for various applications.

5. Manutenzione

5.1 Pulizia

Per pulire il misuratore, pulire la custodia con un pannoamp panno e un detergente delicato. Non utilizzare abrasivi o solventi. Assicurarsi che il misuratore sia completamente asciutto prima dell'uso.

5.2 Sostituzione della batteria

When the meter's display indicates a low battery, or if resistance/continuity functions become unreliable, replace the batteries as described in Section 3.2.

5.3 Sostituzione del fusibile

The PeakTech 3385 is equipped with internal fuses to protect against overcurrent. If the current measurement function stops working, the fuse may need replacement. This procedure should only be performed by qualified personnel.

1. Assicurarsi che il misuratore sia spento e che tutti i puntali di prova siano scollegati.
2. Aprire il coperchio del vano batteria sul retro dello strumento.
3. Carefully remove the old fuse(s). Note the ratings: one for 500mA MAX and another for 10A MAX.
4. Replace with fuses of the exact same type and rating. Using incorrect fuses can compromise safety and damage the meter.
5. Chiudere il coperchio del vano batteria e fissarlo.

6. Risoluzione Dei Problemi

Se riscontri problemi con il tuo PeakTech 3385, fai riferimento ai seguenti problemi comuni e alle relative soluzioni:

• No reading or erratic reading:
  • Controllare la carica della batteria e sostituirla se necessario.
  • Assicurarsi che i puntali di prova siano collegati correttamente al misuratore e al circuito.
  • Verificare che l'interruttore di funzione sia impostato sul tipo e sull'intervallo di misurazione corretti.
  • Inspect test leads for damage or poor connections.
• Resistance/Continuity not working:
  • Assicurarsi che le batterie siano nuove e installate correttamente.
  • Perform the zero adjustment for resistance measurements.
  • Confirm the circuit under test is de-energized.
• Misurazione della corrente non funzionante:
  • Check if the appropriate fuse (500mA or 10A) has blown and replace if needed (refer to Section 5.3).
  • Assicurarsi che il misuratore sia collegato in serie al circuito.

If the problem persists after attempting these solutions, contact PeakTech customer support.

7. Specifiche

8. Garanzia e supporto

8.1 Garanzia

The PeakTech 3385 Analog Multimeter comes with a Garanzia del produttore di 3 anni dalla data di acquisto. La presente garanzia copre i difetti di materiali e di fabbricazione in condizioni di normale utilizzo. Non copre i danni causati da uso improprio, incidenti, modifiche non autorizzate o negligenza.

8.2 Assistenza clienti

For technical assistance, warranty claims, or service inquiries, please contact PeakTech customer support through their official website or the contact information provided with your purchase documentation. Please have your model number (P 3385) and proof of purchase ready when contacting support.
