Manuale utente del tagliabordi a batteria BLACK+DECKER

Introduzione

Questo manuale fornisce informazioni essenziali per il funzionamento sicuro ed efficiente, la manutenzione e la risoluzione dei problemi del tagliabordi a batteria BLACK+DECKER da 18 V, modello GLC1823L20. Leggere attentamente questo manuale prima di utilizzare il prodotto.

Figura 1: Tagliabordi a batteria BLACK+DECKER 18V ​​(GLC1823L20)

Informazioni sulla sicurezza

Seguire sempre le precauzioni di sicurezza di base per ridurre il rischio di incendi, scosse elettriche e lesioni personali durante l'utilizzo di questo prodotto. Conservare questo manuale per riferimento futuro.

• Indossare dispositivi di protezione individuale adeguati, tra cui occhiali protettivi, pantaloni lunghi e calzature robuste.
• Assicurarsi che la batteria sia completamente carica prima dell'uso.
• Non utilizzare il tagliabordi in condizioni di umidità o in prossimità di liquidi o gas infiammabili.
• Tenere mani e piedi lontani dalla linea di taglio.
• Scollegare la batteria prima di effettuare qualsiasi operazione di manutenzione o pulizia.
• Conservare il tagliabordi in un luogo asciutto e sicuro, fuori dalla portata dei bambini.

Componenti finitiview

Familiarizza con i componenti principali del tuo tagliabordi:

• Impugnatura principale: Impugnatura primaria per l'azionamento.
• Maniglia secondaria: Manico regolabile per un migliore equilibrio e controllo.
• Palo Telescopico: Consente la regolazione della lunghezza in base all'altezza dell'utente.
• Alloggiamento del motore: Contiene il sistema motore E-Drive.
• Testa di taglio: Contiene la linea di taglio e la protezione.
• Ruota guida per bordatura: Aiuta a realizzare bordi precisi a forma di V.
• Vano batteria: Per inserire la batteria agli ioni di litio da 18 V.
• Guardia: Protegge dai detriti.

Figura 2: Primo piano dell'impugnatura principale e del vano batteria.

Impostare

1. Assemblaggio

1. Fissare la protezione alla testina di taglio seguendo le istruzioni fornite nella confezione.
2. Fissare saldamente l'impugnatura secondaria all'asta telescopica. Regolare la posizione per un utilizzo confortevole.

Figura 3: Regolazione dell'impugnatura secondaria per un comfort e un controllo ottimali.

2. Installazione e ricarica della batteria

1. Assicurarsi che la batteria sia completamente carica utilizzando il caricabatterie in dotazione. Il tempo di ricarica è di circa 3 ore.
2. Inserire la batteria agli ioni di litio da 18 V carica nel vano batteria finché non scatta in posizione.
3. Per rimuovere la batteria, premere il pulsante di rilascio ed estrarla.

Figura 4: Il sistema di batterie PowerConnect da 18 V, compatibile con numerosi utensili BLACK+DECKER.

3. Regolazione dell'asta telescopica

L'asta telescopica può essere regolata di 200 mm per garantire un'altezza di lavoro confortevole. Allentare il meccanismo di bloccaggio, estendere o ritrarre l'asta alla lunghezza desiderata, quindi bloccare il meccanismo di bloccaggio.

Istruzioni per l'uso

1. Avvio e arresto

• Per avviare il tagliabordi, premere il pulsante di sicurezza e poi premere l'interruttore a grilletto.
• Per arrestare il tagliabordi, rilasciare l'interruttore a grilletto.

2. Tagliare l'erba

Impugnare saldamente il trimmer con entrambe le mani. Muovere il trimmer da un lato all'altro, mantenendo la testina di taglio leggermente sollevata dal terreno. La tecnologia E-Drive fornisce una coppia maggiore per un taglio più rapido, soprattutto nell'erba più dura.

Figura 5: Tecnica corretta per tagliare l'erba.

3. Funzione di bordatura

Il tagliabordi è dotato di una funzione di rifinitura precisa con rotella di guida per bordi puliti e a V. Per passare alla modalità rifinitura, ruotare la testa del tagliabordi di 90 gradi. Utilizzare la rotella di guida per mantenere una profondità di taglio costante lungo vialetti e aiuole.

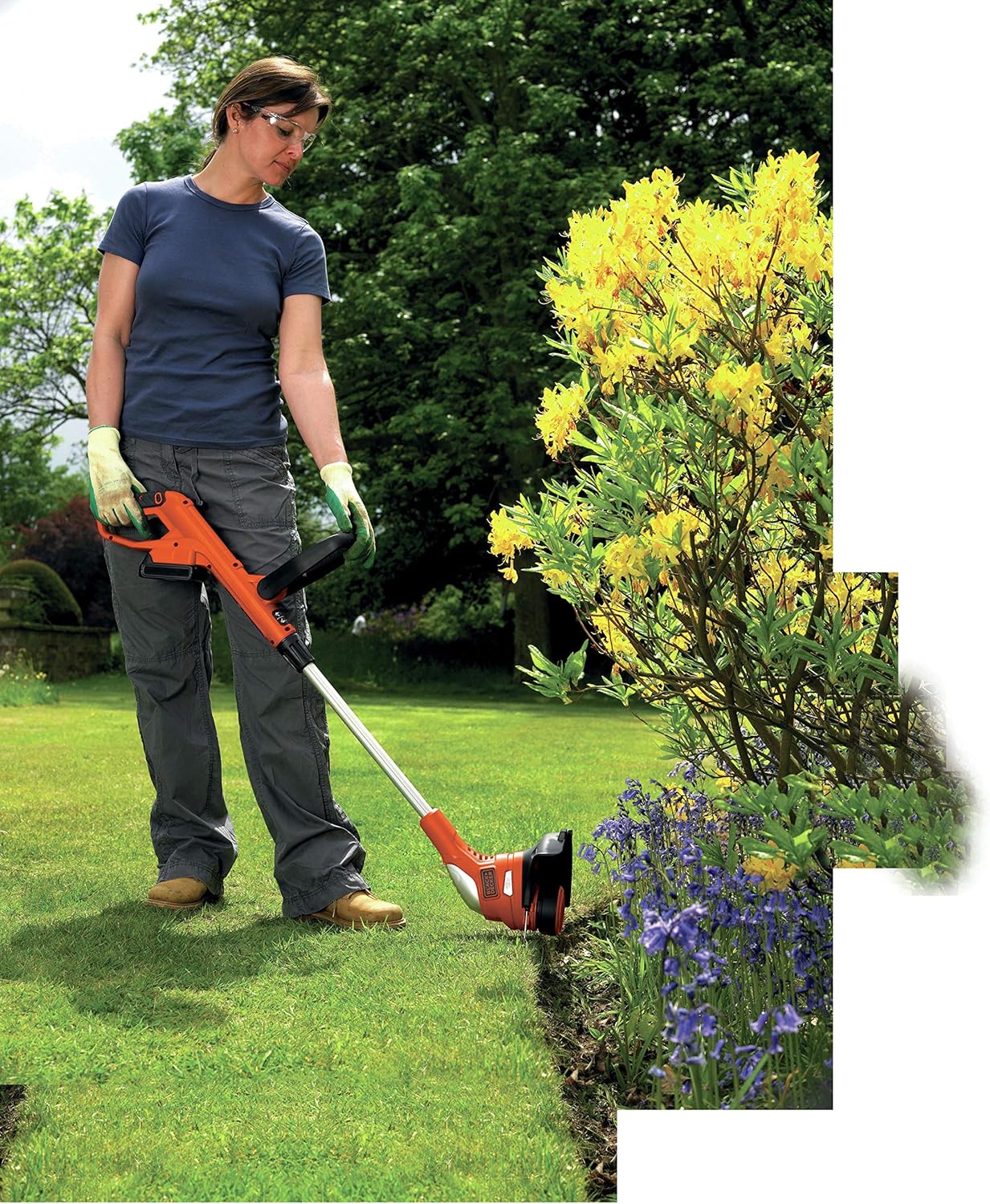

Figura 6: Utilizzo della funzione di bordatura per ottenere bordi ordinati nel giardino.

Figura 7: dettagliata view della capacità di bordatura del trimmer.

4. Avanzamento riga

Questo modello utilizza un sistema di alimentazione a filo singolo per un'elevata efficienza. La bobina HDL è progettata per tagliare l'erba più resistente e offre una maggiore durata del filo. Sono disponibili bobine di ricambio e ricariche HDL da 10 fili.

Manutenzione

Una manutenzione regolare garantisce prestazioni ottimali e prolunga la durata del tuo decespugliatore.

• Pulizia: Dopo ogni utilizzo, scollegare la batteria e pulire il trimmer con un panno umido.amp panno. Rimuovere eventuali residui di erba o detriti dalla testina di taglio e dalla protezione. Non utilizzare detergenti abrasivi o solventi.
• Sostituzione della linea: Quando il filo di taglio è usurato, sostituire la bobina con una bobina originale BLACK+DECKER HDL o una bobina standard compatibile. Fare riferimento alla confezione del prodotto per istruzioni specifiche sulla sostituzione.
• Magazzinaggio: Conservare il tagliabordi in un luogo asciutto e ben ventilato, lontano dalla luce solare diretta e da temperature estreme. Assicurarsi di rimuovere la batteria prima di riporlo per un lungo periodo.

Risoluzione dei problemi

Specifiche
