UNIC UC40 Mini Portable Multimedia Projector

1. Introduzione

Grazie per l'acquistoasing the UNIC UC40 Mini Portable Multimedia Projector. This compact and versatile projector is designed to transform your viewing experience, allowing you to enjoy movies, presentations, and games on a large screen. Its multiple connectivity options make it compatible with a wide range of devices, offering convenience and portability.

Caratteristiche principali:

• Risoluzione nativa: 320 x 240 pixel
• Screen Size: 20 to 60 inches (optimal viewing in dark environments)
• Connectivity: HDMI, USB, VGA, AV, SD Card
• Audio Output: 3.5mm jack for external speakers
• Design portatile e leggero

2. Precauzioni di sicurezza

Leggere attentamente tutte le istruzioni di sicurezza prima di utilizzare il proiettore. La mancata osservanza di queste istruzioni può causare incendi, scosse elettriche o altre lesioni.

• Non ostruire le aperture di ventilazione. Garantire un flusso d'aria adeguato attorno al proiettore per evitare il surriscaldamento.
• Non guardare direttamente nell'obiettivo del proiettore quando lamp è acceso. La luce intensa può causare danni agli occhi.
• Keep the projector away from water or any liquids. Do not operate in wet environments.
• Utilizzare solo l'adattatore di alimentazione fornito con il proiettore.
• Non tentare di smontare o riparare il proiettore da soli. Per qualsiasi intervento di assistenza, rivolgersi a personale qualificato.
• Posizionare il proiettore su una superficie stabile e piana per evitare che cada.

3. Contenuto della confezione

Verifica che tutti gli articoli elencati di seguito siano inclusi nella confezione. Se alcuni articoli risultano mancanti o danneggiati, contatta il rivenditore.

• UNIC UC40 Mini Portable Multimedia Projector
• Telecomando
• Adattatore di alimentazione
• cavo AV
• Manuale dell'utente (questo documento)

Figure 3.1: Package Contents - UNIC UC40 Projector, remote, power adapter, and AV cable.

4. Prodotto finitoview

Familiarize yourself with the various parts and connections of your UNIC UC40 projector.

Figura 4.1: in alto View of UNIC UC40 Projector with control panel.

Pannello di controllo e porte:

1. Lente: Proietta l'immagine.
2. Anello di messa a fuoco: Regola la nitidezza dell'immagine.
3. Correzione trapezoidale: Adjusts image distortion (if available, not explicitly listed but common).
4. Pulsanti di controllo: Power, Menu, Input, Navigation (Up/Down/Left/Right), Enter/OK, Exit/Return.
5. Porta USB: Collegare unità USB per la riproduzione multimediale.
6. Slot per scheda SD: Inserire schede SD per la riproduzione multimediale.
7. Porta HDMI: Connect HDMI-enabled devices (laptops, gaming consoles, Blu-ray players).
8. Porta VGA: Connect computers via VGA cable.
9. Porta AV: Connect devices using the included AV cable (DVD players, set-top boxes).
10. Uscita audio da 3.5 mm: Collegare altoparlanti esterni o cuffie.
11. DC IN: Porta di ingresso alimentazione.

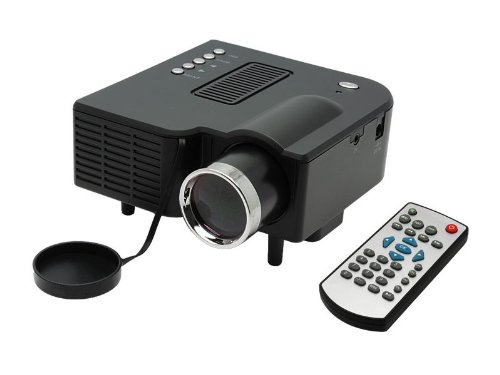

Figure 4.2: UNIC UC40 Projector and Remote Control.

5. Impostazione

5.1 Collegamento di alimentazione

1. Connect the power adapter to the "DC IN" port on the projector.
2. Collegare l'altra estremità dell'alimentatore a una presa a muro.
3. La spia di alimentazione sul proiettore si illuminerà.

5.2 Posizionamento

Per un funzionamento ottimale viewing, place the projector on a stable, flat surface. The ideal projection distance for a clear image is between 1.2 to 3.8 meters (approximately 4 to 12.5 feet), yielding a screen size of 20 to 60 inches. A darker room environment is highly recommended for the best picture quality due to the projector's lumen output.

5.3 Regolazione della messa a fuoco

1. Accendi il proiettore.
2. Rotate the focus ring on the front of the projector until the projected image appears clear and sharp.

5.4 Collegamento dei dispositivi

UNIC UC40 supporta più sorgenti di input:

• HDMI: Connect laptops, gaming consoles, Blu-ray players, or other HDMI-enabled devices using an HDMI cable.
• VGA: Connect desktop computers or older laptops using a VGA cable.
• AV: Use the included AV cable to connect DVD players, VCD players, or set-top boxes.
• USB: Insert a USB flash drive or external hard drive (up to 2TB, ensure sufficient power) into the USB port for direct media playback.
• Scheda SD: Insert an SD card into the SD card slot for direct media playback.

Note: For connecting a CPU, use the VGA port. For better sound, connect external speakers or a home theater system via the 3.5mm audio out port.

6. Istruzioni per l'uso

6.1 Accensione/spegnimento

• Accensione: Premere il tasto Energia pulsante sul proiettore o sul telecomando.
• Spegni: Premere il tasto Energia button again. The projector will shut down.

6.2 Navigazione nel menu

Utilizzare i pulsanti di navigazione (Su giù sinistra destra) on the projector or remote to move through menu options. Press Invio/OK to confirm a selection. Press ESC/Return to go back to the previous menu or exit.

6.3 Selezione della sorgente di input

After connecting your device, press the Ingresso button on the projector or remote control. A menu will appear allowing you to select the desired input source (HDMI, VGA, AV, USB, SD).

6.4 Riproduzione multimediale (USB/SD)

When a USB drive or SD card is inserted, the projector will typically prompt you to select the media type (Movie, Music, Photo, Text). Navigate to your desired file e premere Invio/OK giocare.

6.5 Uscita audio

The projector has a built-in speaker. For a more immersive audio experience, connect external speakers or a home theater system to the 3.5mm audio out port on the projector.

7. Manutenzione

• Pulizia delle lenti: Utilizzare un panno morbido e privo di lanugine, specificamente progettato per lenti ottiche, per pulire delicatamente la lente del proiettore. Non utilizzare detergenti abrasivi o esercitare una forza eccessiva.
• Ventilazione: Regularly check that the ventilation openings are clear of dust and debris. Do not place the projector on soft surfaces that might block airflow.
• Magazzinaggio: Quando non viene utilizzato per lunghi periodi, conservare il proiettore in un luogo fresco e asciutto, lontano dalla luce solare diretta e da temperature estreme. Utilizzare l'imballaggio originale o una custodia protettiva.
• Cavo di alimentazione: Inspect the power cord regularly for any damage. If damaged, replace it with an approved cord.

8. Risoluzione Dei Problemi

Se riscontri problemi con il proiettore, fai riferimento ai seguenti problemi comuni e alle relative soluzioni:

9. Specifiche

10. Garanzia e supporto

The UNIC UC40 Mini Portable Multimedia Projector comes with a standard manufacturer's warranty. Please refer to your purchase documentation for specific warranty terms and conditions. For technical support, service, or warranty claims, please contact your original retailer or the manufacturer's customer service department.

Conservare la prova d'acquisto per la convalida della garanzia.
