1. Introduzione
This manual provides detailed instructions for the safe and efficient operation of your UNIC UC50 Mini Projector. Please read this manual thoroughly before using the device and retain it for future reference.
The UNIC UC50 is a compact DLP projector designed for various multimedia applications, offering portability and ease of use.
2. Contenuto della confezione
Verifica che tutti gli articoli elencati di seguito siano inclusi nella confezione. Se alcuni articoli risultano mancanti o danneggiati, contatta il rivenditore.
- 1x UNIC UC50 Projector
- 1x Manuale utente (questo documento)
- Adattatore di alimentazione 1x
- 1x cavo
- 1x telecomando
Figura 2.1: UNIC UC50 Mini Projector and included accessories. The image displays the compact projector unit along with its power adapter, remote control, and connecting cables, all neatly arranged.
3. Prodotto finitoview
Familiarize yourself with the various components and ports of your UNIC UC50 Mini Projector.
3.1 Front View
Figura 3.1.1: Davanti view of the UNIC UC50 Mini Projector with the lens cover open. This view highlights the projection lens and the sliding lens cover mechanism.
Figura 3.1.2: Davanti view of the UNIC UC50 Mini Projector with the lens cover closed. The sliding cover protects the lens when the projector is not in use.
3.2 Lato Views (Input/Output Ports)
Figura 3.2.1: Lato view of the UNIC UC50 Mini Projector, displaying the USB port and SD card slot for media input.
Figura 3.2.2: Lato opposto view of the UNIC UC50 Mini Projector, featuring the HDMI input, AV input, and 3.5mm earphone output jack.
3.3 Posteriore View
Figura 3.3.1: Posteriore view of the UNIC UC50 Mini Projector. This side includes the focus adjustment wheel and the DC 5V 2A power input port.
3.4 In alto View

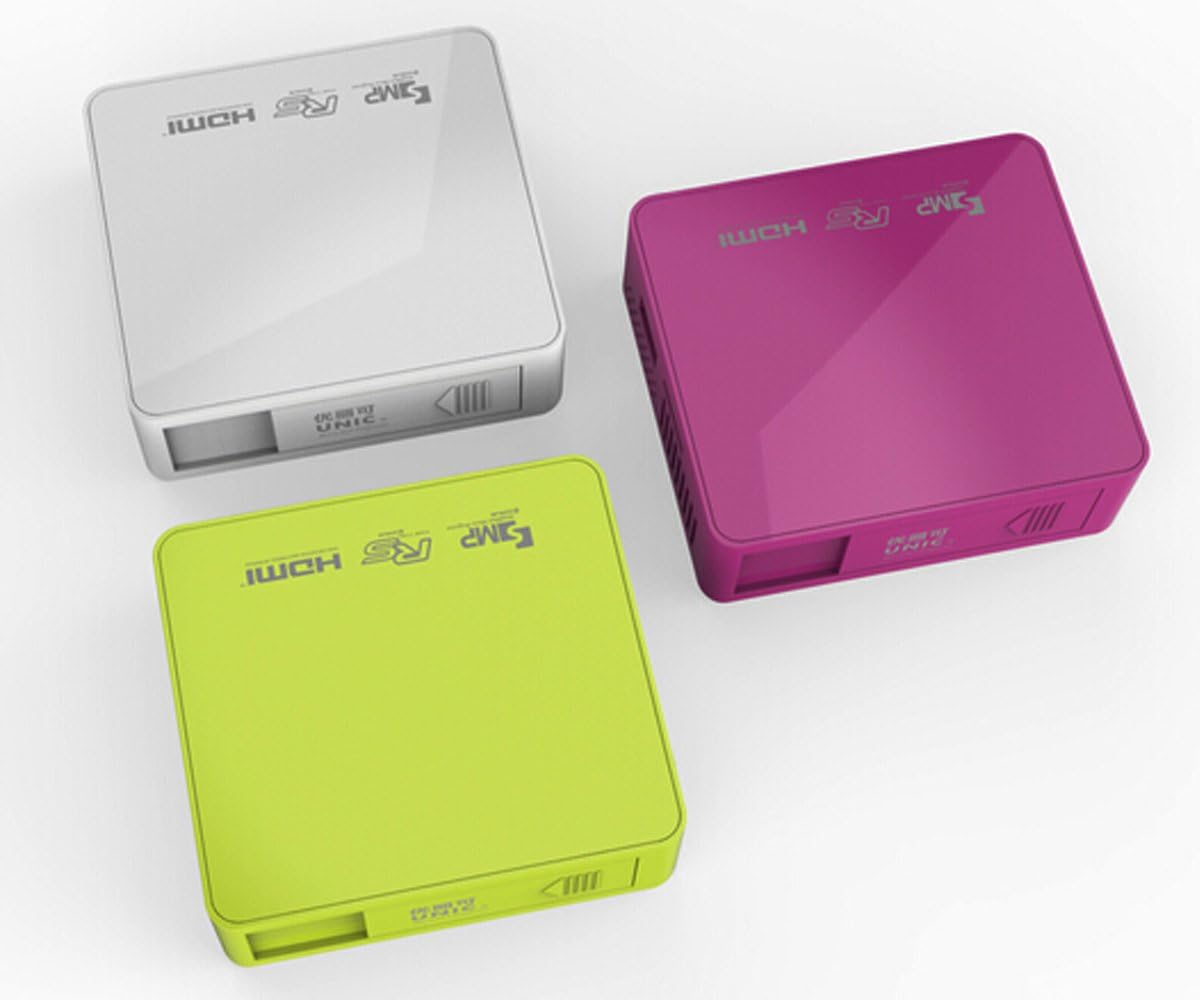

Figura 3.4.1: Superiore view of the UNIC UC50 Mini Projector, showing the minimalist design and branding.
4. Impostazione
4.1 Collegamento di alimentazione
- Connect the provided power adaptor to the DC 5V 2A input port on the rear of the projector.
- Plug the power adaptor into a standard electrical outlet (AC 100-240V, 50/60Hz).
- The projector will power on automatically or can be turned on using the remote control.
4.2 Posizionamento e proiezione
- Posizionare il proiettore su una superficie stabile e piana.
- Ensure the projection surface (screen or wall) is clean and smooth.
- Adjust the projection distance between 35.5 cm and 430 cm to achieve the desired image size (14-150 inches).
- Per un funzionamento ottimale viewing, operate the projector in a dimly lit room.
5. Istruzioni per l'uso
5.1 Regolazione della messa a fuoco
Rotate the focus adjustment wheel located on the rear of the projector until the projected image appears clear and sharp.
5.2 Selezione della sorgente di input
The UNIC UC50 supports multiple input sources:
- USB: Inserire una chiavetta USB nella porta USB.
- SD: Inserire una scheda SD nello slot per schede SD.
- AV: Connect an AV cable to the AV input port.
- HDMI: Connect an HDMI cable to the HDMI input port.
Use the remote control to navigate the on-screen menu and select the desired input source.
5.3 Riproduzione multimediale
When a USB drive or SD card is inserted, the projector's UNIC Multimedia OS will allow you to browse and play supported file formati:
- Formati video: MP4, AVI, MOV, VOB, DAT, MPEG, MPG, RM, RMVB (Video encoding: MPEG1/MPEG2/MPEG4/DivX/Xvid)
- Formati audio: MP3, WMA, WAV, AAC, OGG, ASF
- Formati immagine: JPG, BMP, PNG
- Document Format: TXT
Navigare attraverso il files using the remote control and select the desired content for playback.
5.4 Uscita audio
The projector has built-in speakers (1.0W *2). For private listening or connecting external audio systems, use the 3.5mm earphone output jack.
6. Manutenzione
6.1 Pulizia della lente
Utilizzare un panno morbido e privo di lanugine, specificamente progettato per lenti ottiche, per pulire delicatamente la lente del proiettore. Evitare l'uso di detergenti abrasivi o di esercitare una forza eccessiva, poiché ciò potrebbe graffiare la lente.
6.2 Pulizia del corpo del proiettore
Pulire l'esterno del proiettore con un panno morbido e asciutto. Non utilizzare detergenti liquidi o solventi.
6.3 Conservazione
When not in use, store the projector in a cool, dry place, away from direct sunlight and extreme temperatures. Ensure the lens cover is closed to protect the lens from dust.
7. Risoluzione Dei Problemi
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Nessuna immagine proiettata |
|
|
| L'immagine è sfocata |
|
|
| Nessun suono |
|
|
| Il telecomando non funziona |
|
|
8. Specifiche
| Caratteristica | Dettaglio |
|---|---|
| Sistema di immagine | DLP |
| Lamp Tipo | GUIDATO |
| Risoluzione nativa | 854 x 480 pixel |
| Risoluzione supportata | Fino a 1920 x 1080 pixel (1080P) |
| Proporzioni | 4:3 / 16:9 |
| Sistema operativo | UNIC Multimedia OS |
| Luminosità | 800 lumen |
| Rapporto di contrasto | 800:1 |
| Lente | F=125 |
| Messa a fuoco | Manuale |
| Lamp Orario di lavoro | 20,000 ore |
| Dimensione dell'immagine | 14-150 pollici |
| Distanza di proiezione | 35.5 centimetri - 430 centimetri |
| Modalità di proiezione | Proiezione frontale |
| Modalità di funzionamento | Manuale / Telecomando |
| Porte di uscita | Auricolare 3.5mm |
| Porte di ingresso | USB, SD, AV, HDMI, IR |
| Potenza in ingresso | CA 100-240 V, 50/60 Hz |
| Potenza in uscita | Corrente continua 5V 2A |
| Consumo energetico | 10W |
| Oratore | 1.0W x 2 |
| Peso | 130g |
| Dimensioni (L x P x A) | Dimensioni: 78 x 71 x 24.5 mm |
| Lingua del sistema operativo | English, Polski, Russian, Deutsch, Spanish, Czech, etc. (23 Languages) |
| Caratteristiche speciali | 3D-Ready |
9. Garanzia e supporto
The UNIC UC50 Mini Projector comes with a standard manufacturer's warranty. Please refer to the warranty card included in your package for specific terms and conditions, including warranty period and coverage details.
For technical support, troubleshooting assistance beyond this manual, or warranty claims, please contact your original point of purchase or visit the official UNIC support websito (se disponibile).
Note: Specific warranty details and support contact information may vary by region and retailer.
