Introduzione
This manual provides detailed instructions for the installation, operation, and maintenance of your Fantini 1900D212 Built-in Body for Thermostatic Shower Mixer with 2 Outlets. Fantini products are renowned for their Italian design, functionality, artisanal quality, and advanced technology, ensuring a high-quality experience.
Informazioni sulla sicurezza
Si prega di leggere attentamente tutte le avvertenze e le istruzioni di sicurezza prima dell'installazione e dell'uso per evitare lesioni o danni. Conservare questo manuale per riferimento futuro.
- L'installazione deve essere eseguita da un professionista qualificato, nel rispetto delle normative edilizie e idrauliche locali.
- Prima di iniziare qualsiasi lavoro di installazione o manutenzione, assicurarsi che l'alimentazione idrica principale sia chiusa.
- Dopo l'installazione, verificare che tutti i collegamenti siano sicuri e privi di perdite.
- Do not use abrasive cleaners or harsh chemicals on the product's finish.
- Proteggere il prodotto dalle temperature di congelamento.
Contenuto della confezione
Verificare che tutti i componenti siano presenti prima di iniziare l'installazione:
- Fantini 1900D212 Built-in Thermostatic Shower Mixer Body
- Raccordi
- Integrated Body Components
- Manuale di installazione (questo documento)
Configurazione e installazione
Follow these steps for proper installation of the built-in thermostatic mixer body:
- Preparare l'area di installazione: Ensure the wall cavity is adequately sized for the mixer body (35 x 10 x 20 cm). Turn off the main water supply.
- Montare il corpo del mixer: Secure the Fantini 1900D212 mixer body within the wall cavity using appropriate fasteners. The mounting type is integrated.
- Collegare le linee idriche: Connect the hot and cold water supply lines to the designated inlets on the mixer body. Ensure all connections are watertight.
- Collegare le prese: Connect the two shower outlets to the corresponding ports on the mixer body.
- Install Trim Kit (Sold Separately): Once the body is installed and tested, install the decorative trim kit, including the handle and cover plate.
- Test per perdite: Aprire lentamente l'alimentazione principale dell'acqua e controllare tutti i collegamenti per verificare la presenza di eventuali perdite.

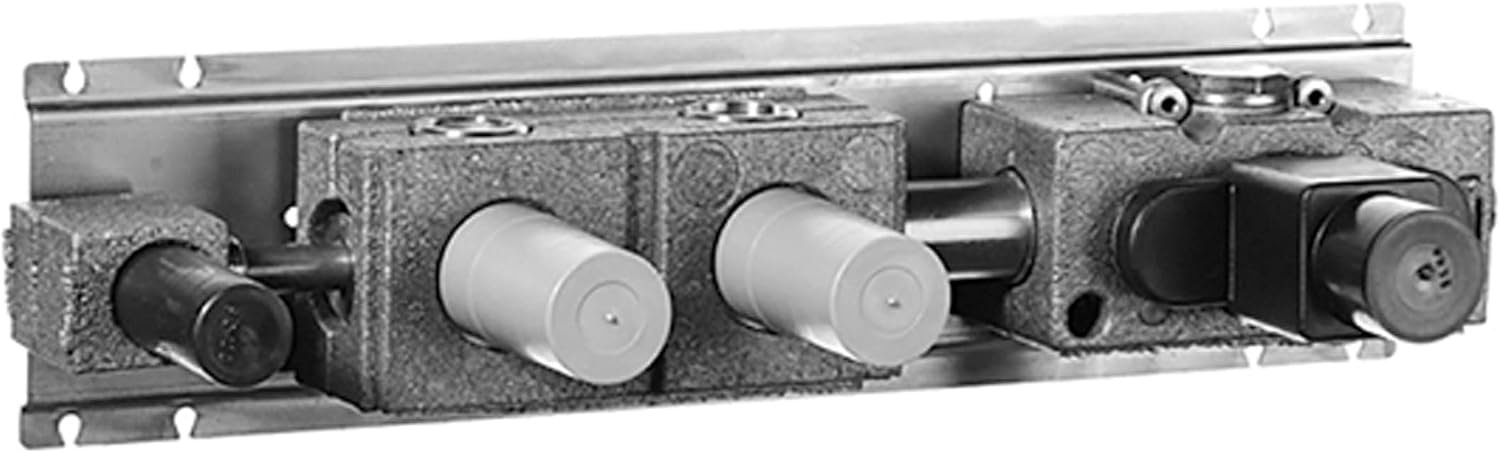

Image: The Fantini 1900D212 built-in thermostatic shower mixer body, showing its robust metal construction and various connection points for water supply and shower outlets. The unit is designed for concealed installation within a wall.
Istruzioni per l'uso
The Fantini 1900D212 is designed for precise temperature control. Once the trim kit is installed, operate the mixer as follows:
- Controllo della temperatura: Use the thermostatic handle (typically one handle) to set your desired water temperature. The mixer will automatically blend hot and cold water to maintain this temperature, even with fluctuations in water pressure.
- Controllo/deviatore di flusso: If your trim kit includes a flow control or diverter, use it to turn the water on/off or switch between the two outlets (e.g., overhead shower and hand shower).
- Sosta di sicurezza: Most thermostatic mixers include a safety stop (usually at 38°C/100°F) to prevent accidental scalding. This can typically be overridden by pressing a button on the handle.
Manutenzione
Proper care will ensure the longevity and performance of your Fantini thermostatic mixer:
- Pulizia: Clean the visible parts of the mixer (trim kit) regularly with a soft cloth and mild soap and water. Rinse thoroughly and dry.
- Evitare detergenti aggressivi: Do not use abrasive cleaners, scouring pads, ammonia-based products, or strong chemicals, as these can damage the finish.
- Cartuccia termostatica: If temperature regulation becomes inconsistent, the thermostatic cartridge may need cleaning or replacement. This should be done by a qualified plumber.
Risoluzione dei problemi
Per i problemi più comuni e le relative soluzioni, fare riferimento alla tabella sottostante:
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Temperatura dell'acqua incoerente | Thermostatic cartridge issues, pressure imbalance. | Clean or replace thermostatic cartridge. Check water pressure balance. |
| Basso flusso d'acqua | Clogged filters or aerators (on trim kit), low water pressure. | Clean or replace filters/aerators. Check main water pressure. |
| Perdite dai collegamenti | Collegamenti allentati, guarnizioni danneggiate. | Tighten connections. Replace worn seals or O-rings. |
| Acqua non abbastanza calda | Hot water supply issue, thermostatic cartridge calibration. | Check hot water heater. Recalibrate or replace thermostatic cartridge. |
Specifiche
| Caratteristica | Dettaglio |
|---|---|
| Produttore | Fratelli Fantini Spa |
| Dimensioni del prodotto (L x P x A) | Dimensioni: 35 x 10 x 20 cm |
| Peso | 1 chilogrammo |
| Modello di riferimento | 1900D212A |
| Colore | Argento |
| Stile | Contemporaneo |
| Fine | Lucido |
| Materiale | Metallo |
| Metodo di installazione | Integrato (incorporato) |
| Quantità di articoli | 1 |
| Numero di pezzi | 1 |
| Posizionamento maniglia / leva | Parete |
| Numero di maniglie | 1 |
| Handle/Lever Material | Metallo |
| Sistema di misurazione | Metrico |
| Caratteristiche speciali | Thermostatic Regulation |
| Componenti inclusi | Raccordi |
| Batteria/e richiesta/e | NO |
| Disponibilità dei pezzi di ricambio | Informazioni non disponibili |
Garanzia e supporto
Fantini products are manufactured to high standards and are designed for durability. For specific warranty information, please refer to the documentation provided with your purchase or visit the official Fantini website. For technical support or service inquiries, please contact Fantini customer service or your authorized dealer.
Informazioni sui contatti:
- Websito: www.fantini.it
- Assistenza clienti: Refer to your regional Fantini contact details.
