1. Introduzione
Thank you for choosing the UNIC UC18 Mini Projector. This compact and portable projector is designed to provide a versatile viewing experience for home entertainment, presentations, and more. Featuring an LED lighting system, built-in speaker, and multiple input options, the UC18 offers convenience and functionality. Please read this manual thoroughly to ensure proper setup, operation, and maintenance of your device.
2. Informazioni sulla sicurezza
- Alimentazione elettrica: Utilizzare solo l'adattatore di alimentazione specificato. Assicurarsi che il volumetage corrisponde ai requisiti del proiettore.
- Ventilazione: Non ostruire le aperture di ventilazione. Lasciare spazio sufficiente attorno al proiettore per garantire un corretto flusso d'aria ed evitare il surriscaldamento.
- Umidità: Tenere il proiettore lontano da acqua, pioggia e umidità eccessiva. Non utilizzare con le mani bagnate.
- Pulizia: Disconnect power before cleaning. Use a soft, dry cloth. Avoid liquid or aerosol cleaners.
- Gestione: Maneggiare il proiettore con cura. Evitare di farlo cadere o di sottoporlo a forti urti.
- Protezione degli occhi: Non guardare direttamente nell'obiettivo del proiettore quando lamp è acceso, poiché la luce intensa può causare affaticamento o danni agli occhi.
- Smontaggio: Non tentare di smontare o riparare il proiettore da soli. Per qualsiasi intervento di assistenza, rivolgersi a personale qualificato.
3. Contenuto della confezione
Si prega di controllare il contenuto della confezione al momento del disimballaggio. Se qualche articolo risulta mancante o danneggiato, contattare il rivenditore.
- UNIC UC18 Mini Projector
- Cavo di alimentazione
- Cavo AV 3 in 1
- Remote Control (requires lithium battery, not included)
- Manuale d'uso
4. Prodotto finitoview
Disposizione del proiettore

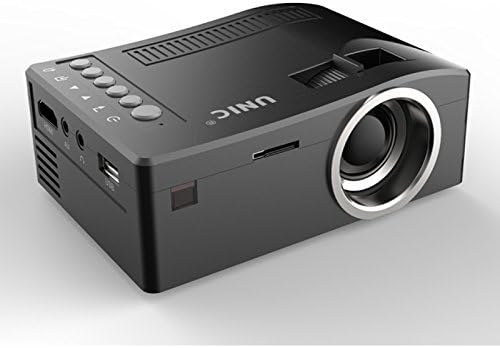

Davanti e di lato view of the UNIC UC18 Mini Projector, showing the lens, ventilation, and various ports.

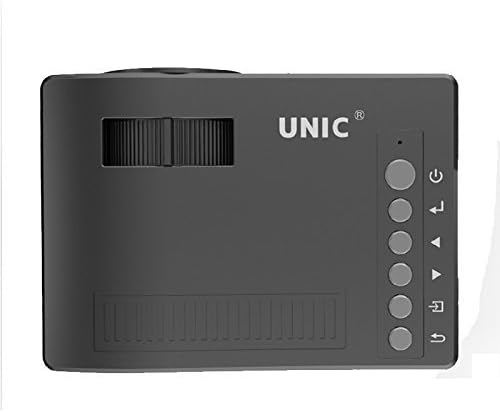

Superiore view of the UNIC UC18 Mini Projector, highlighting the control buttons and focus wheel.
Porte e controlli
The UNIC UC18 Mini Projector features a range of ports and controls for easy connectivity and operation:
- Lente: Proietta l'immagine sullo schermo.
- Ruota di messa a fuoco: Regolazione manuale per la nitidezza dell'immagine.
- Pulsante di accensione: Accende o spegne il proiettore.
- Pulsante Menu: Accede al menu delle impostazioni del proiettore.
- Pulsanti di navigazione (su/giù/sinistra/destra): Utilizzato per navigare nei menu e regolare le impostazioni.
- Pulsante OK: Conferma le selezioni nel menu.
- Pulsante sorgente: Selects the input source (HDMI, USB, AV, TF).
- Porta USB: Collega dispositivi di archiviazione USB per la riproduzione multimediale.
- Porta HDMI: Connects to HDMI-enabled devices like laptops, gaming consoles, or media players.
- Porta AV: Connects to devices using the included 3-in-1 AV cable.
- Slot per schede TF: Inserts a TF (Micro SD) card for media playback.
- Jack per cuffie da 3.5 mm: Connects external headphones or speakers.
- Ricevitore IR: Riceve i segnali dal telecomando.
5. Impostazione
5.1 Collegamento di alimentazione
- Collegare il cavo di alimentazione alla porta di ingresso dell'alimentazione del proiettore.
- Collegare l'altra estremità del cavo di alimentazione a una presa di corrente adeguata.
- La spia di alimentazione sul proiettore si illuminerà.
5.2 Collegamento dei dispositivi di input
- HDMI: Connect an HDMI cable from your source device (e.g., laptop, DVD player) to the projector's HDMI port.
- USB: Inserire una chiavetta USB nella porta USB.
- AV: Use the provided 3-in-1 AV cable to connect to devices with AV output. Match the yellow, white, and red connectors.
- Carta TF: Insert a TF (Micro SD) card into the TF card slot.
5.3 Posizionamento del proiettore
Place the projector on a stable, flat surface. For optimal image quality, position the projector perpendicular to the projection surface (wall or screen). The throw distance can range from 0.48 to 2.43 meters, producing a picture size from 12 to 66 inches.
6. Istruzioni per l'uso
6.1 Accensione/Spegnimento
Press the Power button on the projector or the remote control to turn the device on or off.
6.2 Regolazione della messa a fuoco
After powering on, if the image appears blurry, rotate the manual focus wheel located near the lens until the image becomes clear and sharp.
Close-up of the manual focus wheel on the UNIC UC18 Mini Projector, located near the lens.
6.3 Selezione della sorgente di input
Press the 'Source' button on the projector or remote control. Use the navigation buttons to select your desired input source (HDMI, USB, AV, TF) and press 'OK' to confirm.
6.4 Navigazione nel menu
Press the 'Menu' button to access the projector's settings. Use the navigation buttons to browse options and 'OK' to select. Press 'Menu' again to exit.
6.5 Uscita audio
The projector has a built-in speaker. For private listening or connecting to external audio systems, plug headphones or external speakers into the 3.5mm headphone jack.
7. Manutenzione
7.1 Pulizia della lente
Utilizzare un panno morbido e privo di lanugine, specificamente progettato per lenti ottiche. Pulire delicatamente la lente per rimuovere polvere o macchie. Evitare l'uso di materiali abrasivi o prodotti chimici aggressivi.
7.2 Pulizia del corpo del proiettore
Pulire l'esterno del proiettore con un panno morbido e asciutto. Non utilizzare detergenti liquidi o solventi.
7.3 Conservazione
Quando non viene utilizzato per lunghi periodi, conservare il proiettore in un luogo fresco e asciutto, lontano dalla luce solare diretta e da temperature estreme. Coprire l'obiettivo per proteggerlo dalla polvere.
8. Risoluzione Dei Problemi
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Nessuna immagine visualizzata | Power not connected; Incorrect input source; Loose cable connection | Check power cable; Select correct input source; Reconnect cables securely |
| L'immagine è sfocata | Messa a fuoco non regolata; proiettore troppo vicino/lontano | Adjust the focus wheel; Reposition the projector within recommended throw distance |
| Nessun suono | Volume too low; Muted; Audio cable not connected; Source device audio issue | Increase volume; Unmute; Check audio cable connection; Verify audio output on source device |
| Il telecomando non funziona | Batteries low/incorrectly inserted; Obstruction between remote and projector | Replace batteries (lithium battery required); Ensure clear line of sight to IR receiver |
| Il proiettore si surriscalda | Blocked ventilation; Prolonged use in hot environment | Ensure ventilation openings are clear; Operate in a well-ventilated area; Allow to cool down |
9. Specifiche
Specifiche tecniche

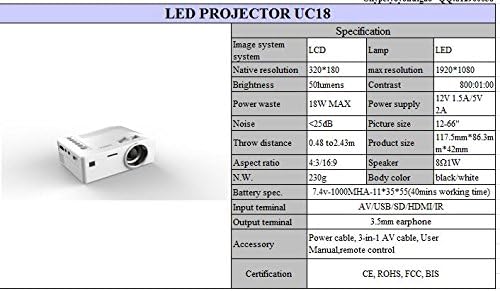

Detailed technical specifications for the UNIC UC18 Mini Projector, including resolution, contrast, and dimensions.
| Caratteristica | Specificazione |
|---|---|
| Marca | UNICO |
| Nome del modello | UC18 |
| Tecnologia di visualizzazione | QVGA (LCD) |
| Risoluzione nativa | 320 x 240 pixel |
| Risoluzione massima supportata | 1920 x 1080 pixel (1080P) |
| Luminosità | 50 lumen |
| Rapporto di contrasto | 500:1 |
| Proporzioni | 16:9 (supporta anche 4:3) |
| Distanza di lancio | 0.48m - 2.43m (1.57ft - 7.97ft) |
| Dimensioni dell'immagine | 12 - 66 pollici |
| Terminali di ingresso | AV, USB, SD (TF), HDMI, IR |
| Terminale di uscita | 3.5mm Jack per cuffie |
| Caratteristiche speciali | Altoparlante incorporato, portatile |
| Consumo energetico | 24 Watt (massimo 18 W) |
| Alimentazione elettrica | 12V 1.5A / 5V 2A |
| Livello di rumore | <25dB |
| Dimensioni del prodotto (L x P x A) | Dimensioni: 117.5 mm x 86.3 mm x 42 mm |
| Peso netto | 230g |
| Tipo di montaggio | Montaggio a parete |
| Telecomando | Yes (battery not included) |

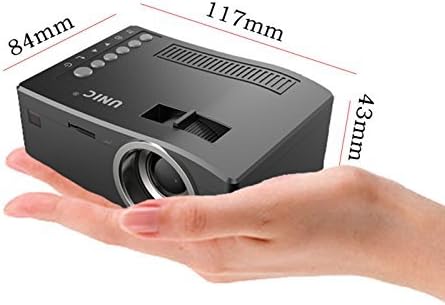

The UNIC UC18 Mini Projector held in a hand, illustrating its compact size and dimensions (117mm x 84mm x 43mm).
10. Garanzia e supporto
Per informazioni sulla garanzia o assistenza tecnica, consultare la documentazione fornita al momento dell'acquisto o contattare il rivenditore. Conservare la prova d'acquisto per eventuali reclami in garanzia.
