1. Introduzione
Questo manuale fornisce informazioni essenziali per la corretta installazione, il funzionamento e la manutenzione della valvola di espansione Danfoss TE5 N a 4 orifizi, modello 067B2792. Questo componente è progettato per l'uso in sistemi di refrigerazione e condizionamento dell'aria per regolare il flusso di refrigerante.
2. Informazioni sulla sicurezza
ATTENZIONE: L'installazione, il funzionamento o la manutenzione impropri possono causare danni materiali, lesioni personali o morte. Solo personale qualificato deve eseguire interventi sugli impianti di refrigerazione e condizionamento dell'aria.
- Indossare sempre dispositivi di protezione individuale (DPI) adeguati, tra cui occhiali e guanti di sicurezza.
- Prima di tentare qualsiasi installazione o manutenzione, assicurarsi che il sistema sia depressurizzato e isolato.
- Maneggiare i refrigeranti con cura e in conformità alle normative locali.
- Per le procedure di sicurezza specifiche, fare riferimento alle istruzioni generali del produttore del sistema.
3. Prodotto finitoview
L'orifizio Danfoss TE5 N 4 è un componente fondamentale di un gruppo valvola di espansione termostatica (TXV). È responsabile della misurazione del flusso di refrigerante liquido nell'evaporatore, controllando così il surriscaldamento all'uscita dell'evaporatore. La designazione "N 4" si riferisce alla dimensione specifica dell'orifizio, che determina la capacità della valvola.

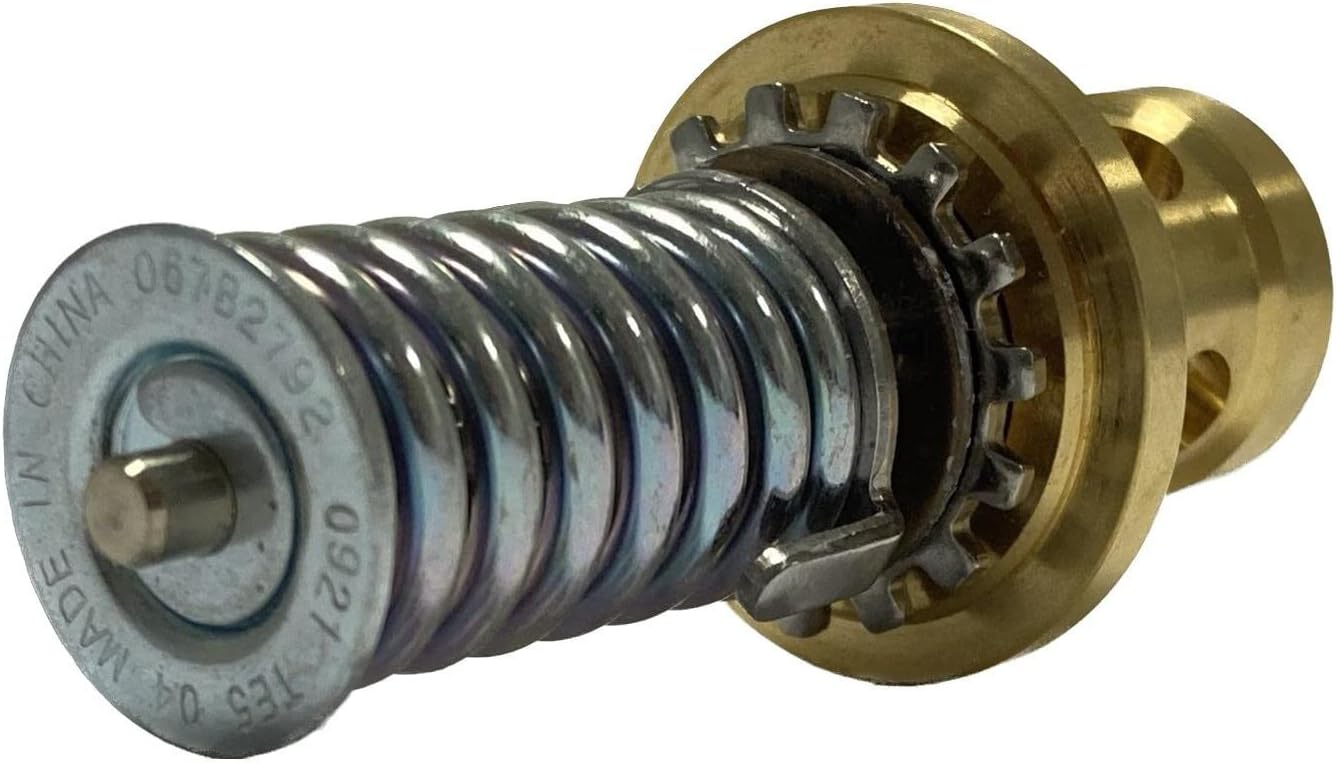

Figura 1: primo piano view del gruppo valvola di espansione a 4 orifizi Danfoss TE5 N, che mostra la molla, i componenti interni e l'alloggiamento in ottone.
Figura 2: lato view dell'orifizio Danfoss TE5 N 4, evidenziandone la forma cilindrica e il meccanismo interno.
4. Configurazione e installazione
L'orifizio è un componente intercambiabile all'interno di un corpo valvola di espansione termostatica Danfoss TE5 compatibile. L'installazione richiede un'attenta manipolazione e il rispetto delle specifiche del produttore.
4.1 Strumenti necessari
- Chiave inglese appropriata o attrezzo Danfoss specializzato per la sostituzione dell'orifizio TXV.
- Panni puliti e privi di lanugine.
- Lubrificante compatibile con il refrigerante (se specificato dal produttore della carrozzeria TXV).

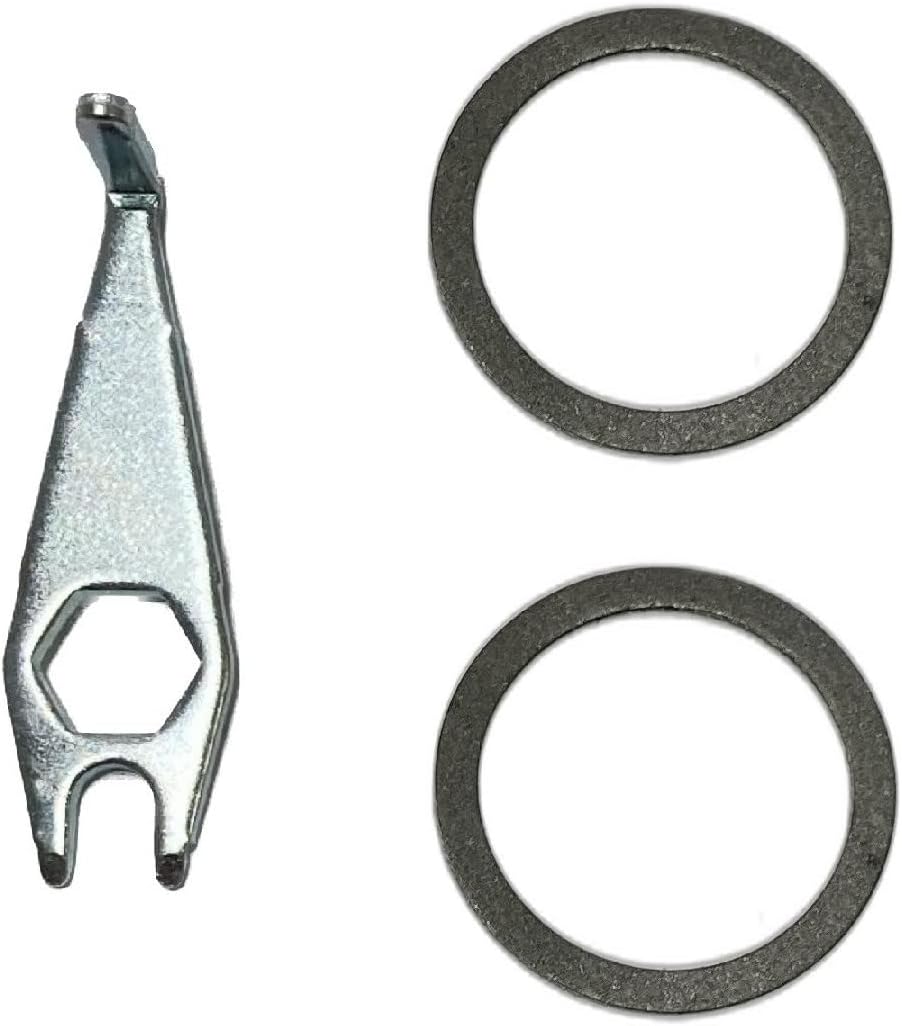

Figura 3: Esampdi uno strumento di installazione e di rondelle di tenuta, che potrebbero essere necessarie per la sostituzione dell'orifizio.
4.2 Passaggi di installazione
- Depressurizzare il sistema: Assicurarsi che il sistema di refrigerazione sia completamente depressurizzato e isolato dall'alimentazione del refrigerante.
- Accesso TXV Corpo: Individuare il corpo della valvola di espansione termostatica in cui deve essere installato o sostituito l'orifizio.
- Rimuovere il vecchio orifizio (se applicabile): Svitare o sganciare con cautela l'orifizio esistente dal corpo valvola utilizzando l'apposito utensile. Prestare attenzione all'orientamento per una corretta installazione del nuovo orifizio.
- Ispezionare e pulire: Ispezionare il corpo valvola per verificare la presenza di detriti o danni. Pulire accuratamente la sede con un panno privo di lanugine.
- Installare il nuovo orifizio: Inserire il nuovo orifizio Danfoss TE5 N 4 nel corpo valvola, assicurandosi che sia orientato correttamente. Utilizzare l'apposito attrezzo per fissarlo saldamente, ma non serrare eccessivamente. Assicurarsi che le eventuali rondelle di tenuta siano posizionate correttamente.
- Prova di tenuta: Dopo aver rimontato la valvola TXV e il sistema, eseguire un test di tenuta completo utilizzando un metodo di rilevamento delle perdite appropriato.
- Evacuare e caricare: Evacuare il sistema fino al livello di vuoto richiesto e ricaricarlo con il tipo e la quantità corretti di refrigerante, secondo le specifiche del produttore del sistema.
Figura 4: L'orifizio Danfoss TE5 N 4 mostrato insieme a uno strumento di installazione e rondelle di tenuta, che illustrano i componenti coinvolti nel processo di sostituzione.
5. Istruzioni per l'uso
L'orifizio Danfoss TE5 N 4 funziona passivamente all'interno della valvola di espansione termostatica. La sua funzione è quella di fornire una restrizione fissa al flusso di refrigerante. La valvola termostatica, che ospita questo orifizio, regola dinamicamente il flusso di refrigerante in base al surriscaldamento rilevato all'uscita dell'evaporatore. Non sono presenti impostazioni regolabili dall'utente sull'orifizio stesso.
- Assicurarsi che il sistema sia caricato con il tipo e la quantità corretti di refrigerante.
- Monitorare le pressioni e le temperature del sistema per confermare il corretto funzionamento della TXV e del ciclo di refrigerazione complessivo.
6. Manutenzione
L'orifizio Danfoss TE5 N 4 è di per sé un componente statico e in genere non richiede manutenzione ordinaria. Tuttavia, la valvola di espansione termostatica e l'intero sistema di refrigerazione devono essere ispezionati regolarmente da un tecnico qualificato.
- Ispezione annuale: Far ispezionare annualmente il sistema di refrigerazione, compresa la valvola di sicurezza (TXV), per verificarne il corretto funzionamento, l'assenza di perdite e l'efficienza.
- Pulizia: Assicurarsi che il sistema rimanga privo di contaminanti che potrebbero ostruire l'orifizio o altri componenti della valvola.
- Sostituzione: Se il sistema presenta sintomi di dimensioni errate dell'orifizio o di un orifizio ostruito, potrebbe essere necessario sostituirlo con uno nuovo da parte di un tecnico qualificato.
7. Risoluzione Dei Problemi
I problemi relativi all'orifizio si manifestano in genere come problemi alla valvola di espansione termostatica nel suo complesso o alle prestazioni del sistema. Consultare un tecnico HVAC/R qualificato per la diagnosi e la riparazione.
Sintomi comuni di problemi legati all'orifizio:
- Surriscaldamento elevato / bassa pressione di aspirazione: Potrebbe indicare un orifizio ostruito o sottodimensionato, che limita il flusso del refrigerante.
- Basso surriscaldamento / Alta pressione di aspirazione (con ritorno di liquido): Potrebbe indicare un orifizio sovradimensionato o una valvola TXV bloccata in posizione aperta, consentendo un flusso eccessivo di refrigerante.
- Pressione di aspirazione fluttuante: Potrebbe essere dovuto a un intasamento intermittente o a un funzionamento improprio della valvola TXV.
Nota: Questi sintomi possono essere causati anche da altri problemi del sistema (ad esempio, carica di refrigerante, problemi al compressore, problemi alla serpentina dell'evaporatore). Una diagnosi completa del sistema è essenziale.
8. Specifiche
| Specificazione | Dettaglio |
|---|---|
| Numero di modello | Numero di modello: 067B2792 |
| Dimensioni dell'orifizio | N 4 (Capacità specifica per valvole TE5) |
| Materiale | Acciaio inossidabile (secondo le specifiche del prodotto) |
| Peso dell'articolo | 3.68 once (circa) |
| Dimensioni del prodotto | 5 x 1.87 x 1.87 pollici (circa) |
| UPC-EAN | 5702428320993 |
9. Garanzia e supporto
Per informazioni sulla garanzia relativa al Danfoss TE5 N 4 Orifice, consultare la politica di garanzia ufficiale Danfoss o contattare il distributore o il rivenditore Danfoss autorizzato. I termini di garanzia coprono in genere i difetti di fabbricazione in normali condizioni d'uso.
Per supporto tecnico o ulteriori richieste, visitare il sito ufficiale Danfoss websito o contattare il servizio clienti. Puoi anche visitare il sito Negozio Danfoss su Amazon per ulteriori informazioni sul prodotto.
