Duronic DMUSB5X1 Monitor Arm User Manual

1. Introduzione

The Duronic DMUSB5X1 is a desk-mounted monitor arm designed to optimize your workspace. It features a gas spring mechanism for smooth, effortless adjustments, allowing you to position your monitor for optimal viewing comfort. This model also integrates a USB hub and audio ports for convenient connectivity directly at your desk.

This manual provides detailed instructions for the safe and efficient installation, operation, and maintenance of your Duronic DMUSB5X1 monitor arm.

2. Istruzioni di sicurezza

Leggere attentamente tutte le istruzioni prima del montaggio e dell'uso.
Ensure your desk surface is strong enough to support the monitor arm and attached monitor(s).
Non superare la capacità di peso massima di 8 kg (17.6 libbre) per braccio.
Ensure all screws and connections are securely tightened before use. Periodically check for tightness.
Tenere i bambini e gli animali domestici lontani dall'area di raccolta.
Use only the provided hardware. If any parts are missing or damaged, contact Duronic customer support.
Adjust the gas spring tension carefully to match your monitor's weight. Improper tension can cause the monitor to drop or spring up unexpectedly.

3. Contenuto della confezione

Prima di iniziare il montaggio, verificare che tutti i componenti siano presenti:

Monitor Arm Assembly (Gas Spring Arm, Pole)
Scrivania Clamp Base
Piastra di montaggio VESA
USB and Audio Extension Cables
Hardware di montaggio (viti varie, rondelle, distanziali)
Allen Keys for assembly and adjustment

4. Configurazione e installazione

Follow these steps to install your Duronic DMUSB5X1 monitor arm:

Attacca scrivania Clamp: Posizionare la scrivania clamp base on your desk edge. Ensure the desk clamp is securely fastened to a stable surface. The clamp can accommodate desk thicknesses up to 68mm. Tighten the clamp avvitare saldamente.
Figura 4.1: Scrivania clamp installazione.
Assemble Arm to Pole: Insert the monitor arm onto the pole of the desk clamp. Secure it with the provided screws and Allen key.
Collegare la piastra VESA al monitor: Carefully place your monitor face down on a soft, clean surface. Attach the VESA mounting plate to the back of your monitor using the appropriate screws and spacers (if needed). The arm supports VESA 75x75mm and 100x100mm patterns.

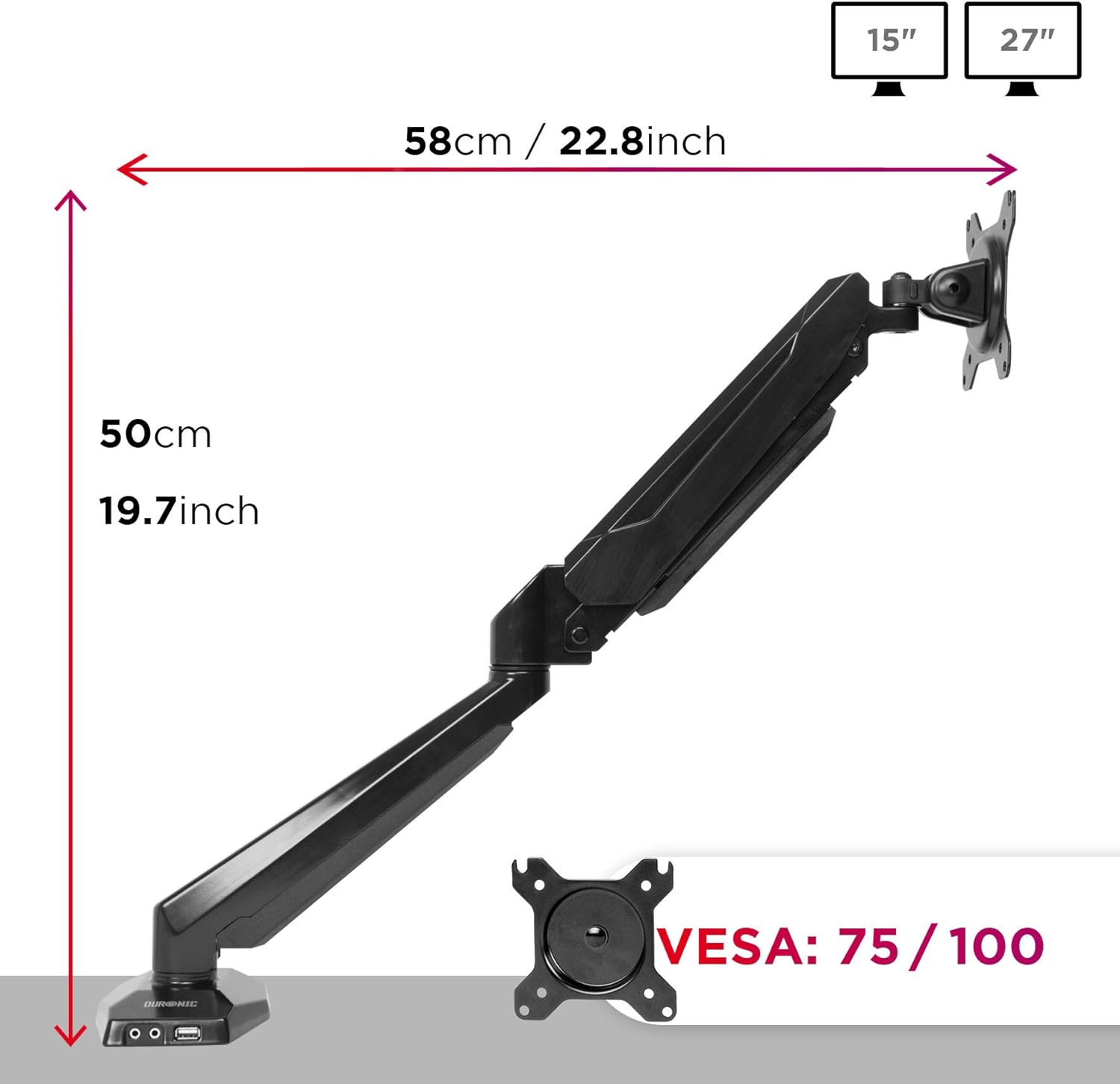

Figure 4.2: VESA plate and arm dimensions.
Montare il monitor sul braccio: Slide the monitor (with VESA plate attached) onto the arm's VESA head. Secure it with the locking mechanism or screws as per the specific design.
Connect USB and Audio Cables: Connect the integrated USB and audio extension cables from the monitor arm base to the corresponding ports on your computer. This enables the convenient USB and audio ports on the arm's base.
Figure 4.3: Integrated USB and audio ports.
Regolare la tensione della molla a gas: The gas spring comes pre-tensioned. You may need to adjust it to match your monitor's weight. Use the provided Allen key to turn the adjustment screw on the arm. Turn clockwise to increase tension for heavier monitors, and counter-clockwise to decrease tension for lighter monitors. Adjust until the monitor stays in position when moved.

5. Funzionamento e regolazioni

The Duronic DMUSB5X1 offers a wide range of adjustments for optimal viewin:

Regolazione dell'altezza: The gas spring arm allows for smooth vertical movement. Gently push or pull the monitor to the desired height.
Inclinazione: The VESA head allows tilting the monitor -90° (downwards) to +85° (upwards) to reduce glare and improve viewangoli di inclinazione.
Girevole: The arm can swivel 180° left or right at the pole and at the arm joints, allowing you to share your screen or adjust its position.
Rotazione: The VESA plate allows for 360° rotation, enabling you to switch between landscape and portrait orientations.

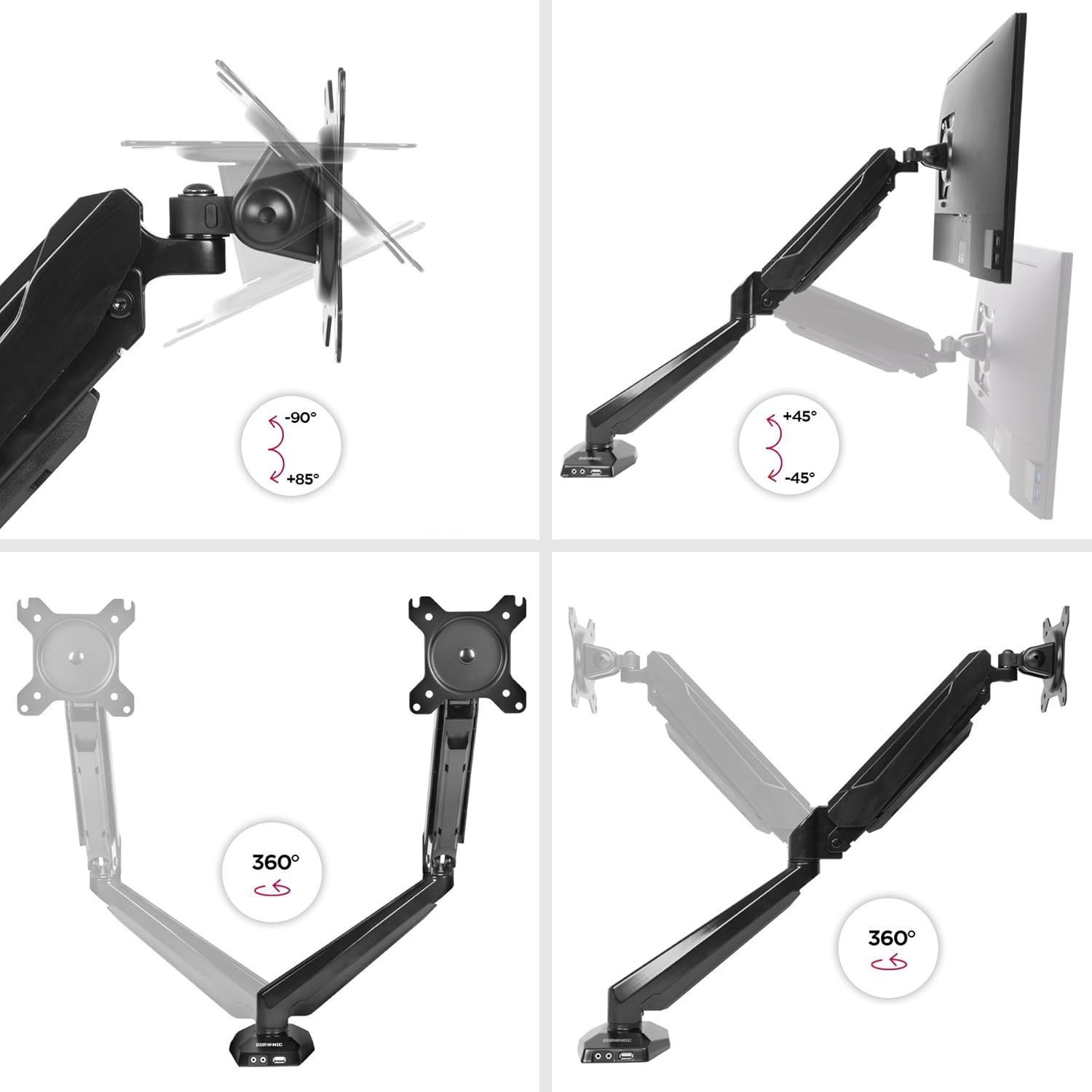

Figure 5.1: Monitor arm adjustment ranges.
Integrated USB and Audio Ports: Use the two USB 2.0 ports for connecting peripherals like keyboards, mice, or USB drives. The headphone and microphone jacks provide convenient access for audio devices.

6. Manutenzione

Pulizia: Pulire il braccio del monitor con un panno morbido eamp panno. Evitare detergenti abrasivi o solventi che potrebbero danneggiare la finitura.
Controlli periodici: Controllare regolarmente tutte le viti e i collegamenti per assicurarsi che siano ben serrati e sicuri. Serrare nuovamente se necessario.
Regolazione della molla a gas: If your monitor's weight changes, or if the arm no longer holds its position correctly, re-adjust the gas spring tension as described in the setup section.

7. Risoluzione Dei Problemi

Problema	Possibile causa	Soluzione
Monitor does not stay in desired position (sags or springs up).	Incorrect gas spring tension.	Adjust the gas spring tension using the provided Allen key. Turn clockwise for heavier monitors, counter-clockwise for lighter monitors.
Monitor cannot be attached to the VESA plate.	Monitor VESA pattern is not compatible (not 75x75mm or 100x100mm).	Verify your monitor's VESA compatibility. An adapter may be required for non-standard patterns.
USB or audio ports on the arm base are not working.	Extension cables are not properly connected to the computer.	Ensure the USB and audio extension cables from the monitor arm base are securely plugged into the corresponding ports on your computer.
Arm feels loose or unstable.	Scrivania clamp is not tightened sufficiently or desk surface is unstable.	Stringere nuovamente la chiusura della scrivaniaamp. Ensure the desk surface is stable and within the recommended thickness.

8. Specifiche

Modello: DMUSB5X1
Marca: Duronic
Materiale: Alluminio
Compatibilità delle dimensioni del monitor: 15-27 pollici (38-68 cm)
Capacità di peso: Fino a 8 kg (17.6 libbre) per braccio
Compatibilità VESA: 75x75mm, 100x100mm
Regolazioni:
- Inclinazione: da -90 ° a + 85 °
- Girevole: 180°
- Rotazione: 360°
Scrivania Clamp Spessore: Fino a 68 mm
Porte integrate: 2 x USB 2.0, 1 x Headphone Jack, 1 x Microphone Jack

9. Garanzia e supporto

Informazioni sulla garanzia: For detailed warranty terms and conditions, please refer to the manufacturer's official websito o sulla scheda di garanzia inclusa nella confezione del prodotto.

Assistenza clienti: If you encounter any issues or have questions regarding your Duronic DMUSB5X1 monitor arm, please visit the official Duronic website for support resources, FAQs, and contact information for their customer service team.
