Manuale utente PARADOX MG5050-86

1. Introduzione

Questo manuale fornisce istruzioni complete per l'installazione, il funzionamento e la manutenzione della centrale di allarme wireless PARADOX MG5050-86 Magellan. MG5050-86 è un sofisticato sistema di sicurezza progettato per fornire una protezione affidabile per i vostri locali. Si prega di leggere attentamente questo manuale prima di procedere con qualsiasi installazione o utilizzo, per garantirne il corretto funzionamento e la sicurezza.

2. Informazioni sulla sicurezza

• Scollegare sempre l'alimentazione prima di effettuare interventi di manutenzione o installazione sull'unità.
• L'installazione deve essere eseguita da personale qualificato, nel rispetto delle normative e dei codici elettrici locali.
• Non esporre l'unità a umidità o temperature estreme.
• Garantire un'adeguata messa a terra per evitare scosse elettriche.
• Utilizzare solo gli adattatori di alimentazione e i componenti specificati.

3. Componenti finitiview

La centrale PARADOX MG5050-86 è l'unità di elaborazione centrale del sistema di allarme. Integra vari componenti per la gestione di zone wireless e cablate, codici utente e moduli di comunicazione.

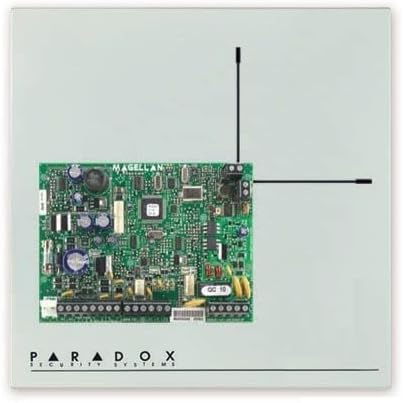

Figura 3.1: Interno view della scheda elettronica della centrale PARADOX MG5050-86. Questa immagine mostra la scheda elettronica principale con vari componenti elettronici, connettori per zone cablate e due antenne per la comunicazione wireless. La scheda è etichettata "MAGELLAN" e "PARADOX SECURITY SYSTEMS".

Componenti chiave:

• Scheda del circuito principale: Il cuore del sistema, che ospita il microprocessore e la memoria.
• Ricetrasmettitore wireless: Per la comunicazione con zone e dispositivi wireless (868 MHz).
• Terminali di zona cablati: Connettori per un massimo di 5 zone cablate.
• Uscite programmabili (PGM): 4 integrati, espandibili a 16, per il controllo di dispositivi esterni.
• Uscita relè: Un'uscita relè dedicata.
• Potenza in ingresso: Per alimentatore switching da 1.1 A.
• Porte di comunicazione: Per il collegamento a tastiere, moduli di espansione (ZX8) e PC (interfaccia 307USB).

4. Configurazione e installazione

4.1 Montaggio del pannello di controllo

1. Selezionare un luogo sicuro e asciutto, preferibilmente in una zona centrale dei locali.
2. Montare saldamente l'armadietto metallico (280 x 280 x 76 mm) su una parete utilizzando elementi di fissaggio appropriati.
3. Garantire uno spazio adeguato per il cablaggio e la ventilazione.

4.2 Collegamenti di cablaggio

• Alimentazione elettrica: Collegare l'alimentatore switching da 1.1 A ai terminali designati.
• Zone cablate: Collegare i rilevatori cablati ai 5 terminali di zona cablati disponibili.
• Tastiere: Collegare le tastiere compatibili (ad esempio, TM50, K32LCD) al bus di comunicazione del sistema.
• Uscite PGM: Collegare i dispositivi esterni alle uscite programmabili secondo necessità.
• Linea telefonica: Collegare il combinatore digitale integrato a una linea telefonica per la comunicazione con la stazione di monitoraggio.

4.3 Programmazione iniziale

• Accendere l'unità dopo aver effettuato tutti i collegamenti.
• Accedere al menu di programmazione tramite una tastiera collegata.
• Seguire il menu guidato per la configurazione iniziale, inclusa l'assegnazione delle zone (fino a 32 zone wireless), la creazione del codice utente (fino a 32) e l'associazione del telecomando (fino a 32 REM2/REM3).
• Configurare le impostazioni della partizione (2 partizioni indipendenti con zona comune).
• Impostare i numeri delle stazioni di monitoraggio (3) e i numeri del combinatore vocale (5 con VDMP3).
• Per una configurazione avanzata, collegarsi a un PC tramite l'interfaccia 307USB e il software WinLoad (connessione diretta a 9.6 K baud).
• Se necessario, utilizzare il pulsante di reset della programmazione per ripristinare i valori predefiniti.

5. Funzionamento del sistema

5.1 Inserimento e disinserimento

• Armamento: Inserisci il tuo codice utente sulla tastiera o premi il pulsante di attivazione su un telecomando associato (REM2/REM3). Il sistema supporta le modalità totale, notturna, perimetrale e disinserita per singole zone.
• Inserimento rapido: Il sistema supporta l'inserimento rapido anche con zone aperte.
• Disinserimento: Inserisci il tuo codice utente sulla tastiera o premi il pulsante di disattivazione su un telecomando associato.
• Modalità StayD: Utilizzare la modalità operativa StayD per una maggiore sicurezza in presenza di occupanti.

5.2 Memoria eventi

Il sistema memorizza fino a 256 eventi nella sua memoria. Questi eventi possono essere riviewtramite la tastiera per monitorare l'attività del sistema, tra cui attivazione/disattivazione, allarmi e guasti del sistema.

5.3 Sincronizzazione dell'ora

Il modello MG5050-86 è dotato di regolazione automatica dell'ora legale, garantendo che l'orologio interno del sistema sia sempre preciso.

6. Manutenzione

• Batteria di backup: Controllare regolarmente lo stato della batteria di backup (se installata) e sostituirla se necessario per garantire un funzionamento continuo durante l'interruzione di correntetages.
• Pulizia: Pulire il pannello di controllo e le tastiere con un panno morbido e asciutto. Non utilizzare detergenti abrasivi o solventi.
• Aggiornamenti del firmware: Il firmware può essere aggiornato localmente tramite l'interfaccia 307USB e il software WinLoad per garantire che il sistema disponga delle funzionalità e dei miglioramenti di sicurezza più recenti.
• Test di sistema: Testare periodicamente tutte le zone, le tastiere e i percorsi di comunicazione per garantirne il corretto funzionamento.

7. Risoluzione Dei Problemi

• Sistema non attivato: Controllare se ci sono zone aperte o escluse. Assicurarsi che tutte le porte e le finestre siano chiuse.view memoria eventi per guasti di zone specifiche.
• Errore di comunicazione: Verificare la connessione della linea telefonica o controllare lo stato dei moduli GSM/GPRS (PCS250) o Internet (IP100).
• La tastiera non risponde: Controllare l'alimentazione della tastiera e la sua connessione al bus del pannello di controllo.
• Falsi allarmi: Identificare la zona che ha causato il falso allarme dalla memoria eventi. Ispezionare il rilevatore in quella zona per verificarne la corretta installazione, la sensibilità o i fattori ambientali.
• Ripristino del sistema: Se i problemi persistono, utilizzare il pulsante di ripristino della programmazione per ripristinare le impostazioni predefinite, quindi riprogrammare il sistema.

8. Specifiche tecniche

9. Garanzia e supporto

In questo documento non sono disponibili informazioni specifiche sui termini di garanzia e sui contatti di supporto per PARADOX MG5050-86. Per maggiori dettagli sulla copertura della garanzia e sull'assistenza tecnica, fare riferimento alla confezione del prodotto o contattare il rivenditore o l'installatore Paradox autorizzato.
