1. Introduzione
Il modulo di espansione uscite DMP 716 è progettato per estendere le capacità di uscita delle centrali DMP compatibili. Fornisce relè programmabili aggiuntivi e uscite per segnalatori, facilitando l'integrazione con vari dispositivi e sistemi esterni. Questo manuale fornisce informazioni essenziali per la corretta installazione, il funzionamento e la manutenzione del modulo 716.
2. Caratteristiche del prodotto
- Quattro relè programmabili Form C (SPDT) per applicazioni di controllo versatili.
- Quattro uscite di segnalazione a collettore aperto per la segnalazione e l'indicazione dello stato.
- Progettato per un'integrazione perfetta con tutti i circuiti LX-Bus, garantendo una comunicazione affidabile.
- Design compatto e durevole, adatto a vari ambienti di installazione.
3. Configurazione e installazione
Prima di iniziare l'installazione, assicurarsi che l'alimentazione del pannello di controllo e dei dispositivi associati sia scollegata. Consultare la guida all'installazione del pannello di controllo per gli schemi elettrici specifici e i requisiti di alimentazione.
3.1 Montaggio
Il modulo 716 deve essere montato saldamente all'interno dell'involucro del pannello di controllo o di un involucro ausiliario idoneo. Utilizzare i fori di montaggio forniti per fissare il modulo a una superficie piana, garantendo un'adeguata ventilazione.
3.2 Cablaggio
Collegare il modulo 716 ai terminali LX-Bus della centrale. Rispettare la corretta polarità per i collegamenti di alimentazione. Collegare i dispositivi esterni ai relè Form C e alle uscite dell'annunciatore a collettore aperto come richiesto dal progetto del sistema. Assicurarsi che tutti i collegamenti siano sicuri e isolati.

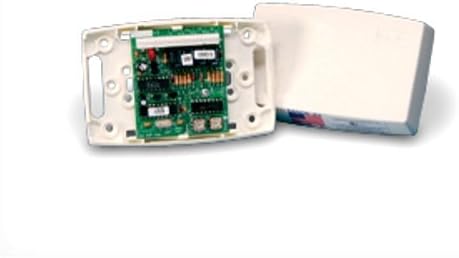

Questa immagine mostra il modulo di espansione uscite DMP 716. Il componente principale è una scheda a circuito stampato verde contenente vari componenti elettronici, tra cui relè e circuiti integrati, montati all'interno di un alloggiamento in plastica bianca. A destra, il coperchio in plastica bianca del modulo è mostrato staccato, a indicare il funzionamento interno. view del dispositivo.
3.3 Configurazione
Dopo l'installazione fisica, configurare le uscite del modulo 716 tramite l'interfaccia di programmazione della centrale. Consultare il manuale di programmazione della centrale per istruzioni dettagliate sull'assegnazione delle funzioni ai relè e alle uscite degli annunciatori.
4. Funzionamento del modulo
Il modulo DMP 716 opera sotto il controllo della centrale DMP collegata. I suoi relè e le uscite di segnalazione si attivano o disattivano in base alla programmazione e agli eventi del sistema di sicurezza o di automazione.
- Uscite relè: I quattro relè Form C (SPDT) possono essere programmati per commutare circuiti esterni (ad esempio luci, sirene, serrature delle porte) in base a eventi di sistema come allarmi, stato di attivazione o condizioni di zona specifiche.
- Uscite dell'annunciatore: Le quattro uscite open collector forniscono una segnalazione a bassa corrente per dispositivi quali LED o piccoli cicalini, indicando lo stato del sistema o il verificarsi di eventi specifici.
Assicurarsi sempre che i requisiti di alimentazione dei dispositivi collegati non superino le specifiche di uscita del modulo.
5. Manutenzione
Il modulo DMP 716 è progettato per un funzionamento affidabile e duraturo con una manutenzione minima. Si raccomanda un'ispezione regolare per garantire prestazioni ottimali.
- Ispezione visiva: Ispezionare periodicamente il modulo per verificare la presenza di eventuali segni di danni fisici, collegamenti allentati o corrosione.
- Pulizia: Se necessario, pulire delicatamente l'esterno del modulo con un panno morbido e asciutto. Non utilizzare detergenti liquidi o solventi.
- Aggiornamenti del firmware: Per informazioni sugli aggiornamenti firmware disponibili per il pannello di controllo che potrebbero influire sul funzionamento del modulo, consultare l'assistenza tecnica DMP o l'installatore.
6. Risoluzione Dei Problemi
Se riscontri problemi con il modulo DMP 716, prendi in considerazione i seguenti passaggi per la risoluzione dei problemi:
- Modulo non risponde:
- Verificare che i collegamenti LX-Bus siano sicuri e correttamente polarizzati.
- Controllare l'alimentazione del pannello di controllo.
- Assicurarsi che il modulo sia correttamente indirizzato o riconosciuto dal pannello di controllo durante la programmazione.
- Uscita non attiva:
- Verificare che l'uscita sia programmata correttamente nel pannello di controllo per l'evento desiderato.
- Controllare il cablaggio del dispositivo esterno collegato all'uscita.
- Verificare che il dispositivo esterno funzioni correttamente e che i requisiti di alimentazione siano soddisfatti.
- Assicurarsi che il carico collegato al relè non superi la corrente nominale massima.
- Funzionamento intermittente:
- Ispezionare tutti i cavi per verificare che non vi siano collegamenti allentati o isolamento danneggiato.
- Verificare la presenza di possibili interferenze elettriche provenienti da apparecchiature vicine.
Se i problemi persistono dopo aver provato questi passaggi, contattare l'installatore o l'assistenza tecnica DMP.
7. Specifiche
| Attributo | Valore |
|---|---|
| Produttore | DMP |
| Numero di modello del prodotto | 716 |
| Dimensioni (L x P x A) | Dimensioni: 20.32 x 15.24 x 5.08 cm |
| Peso | 453.59 grammi |
| Uscite a relè | 4 x Forma C (SPDT) programmabili |
| Annunciatore Uscite | 4 x collettore aperto |
| Compatibilità autobus | LX-Bus |
8. Garanzia e supporto
Per informazioni sulla garanzia relativa al modulo di espansione uscite DMP 716, consultare la documentazione fornita al momento dell'acquisto o contattare il rivenditore DMP autorizzato. I prodotti DMP sono generalmente coperti da una garanzia limitata contro difetti di materiali e fabbricazione.
Per supporto tecnico, assistenza all'installazione o risoluzione avanzata dei problemi, contattare l'installatore del sistema di sicurezza o visitare il sito DMP ufficiale websito per risorse di supporto e informazioni di contatto.
