Manuale utente del sensore termico a temperatura fissa Notifier FST-951

1. Prodotto finitoview

Il Notifier FST-951 è un sensore termico a temperatura fissa progettato per l'integrazione nei sistemi di allarme antincendio. Questo dispositivo rileva il calore che supera una soglia predeterminata, attivando una condizione di allarme. Utilizza la tecnologia FlashScan per una comunicazione efficiente con i sistemi Notifier compatibili. Il sensore è alloggiato in un contenitore bianco.asing, adatto a vari ambienti interni.

Figura 1: Fronte view del sensore termico a temperatura fissa Notifier FST-951. Questa immagine mostra la testa del sensore circolare bianca con un elemento centrale leggermente incassato.

2. Installazione e configurazione

L'installazione del sensore termico Notifier FST-951 deve essere eseguita esclusivamente da personale qualificato, nel rispetto di tutti i codici e gli standard elettrici locali e nazionali, tra cui NFPA 72. Il corretto posizionamento è fondamentale per un efficace rilevamento degli incendi.

2.1 Montaggio

1. Assicurarsi che il luogo di montaggio sia pulito, asciutto e libero da ostacoli che potrebbero impedire il rilevamento del calore.
2. Fissare saldamente la base del sensore compatibile (non inclusa) al soffitto o alla parete utilizzando gli elementi di fissaggio appropriati.
3. Collegare il cablaggio del sistema ai terminali sulla base del sensore secondo lo schema elettrico fornito con la documentazione della base e del pannello di controllo.
4. Allineare la testina del sensore FST-951 con la base di montaggio e ruotarla in senso orario finché non scatta in posizione, garantendo una connessione elettrica sicura.

Figura 2: Posteriore view della testina del sensore Notifier FST-951. Questa immagine mostra i contatti elettrici e le caratteristiche di allineamento del montaggio sul retro del sensore, che si collegano a una base separata.

2.2 Accensione iniziale

Una volta installato, alimentare la centrale antincendio. Il sensore eseguirà un controllo autodiagnostico. Consultare il manuale della centrale per le sequenze di accensione e le spie luminose specifiche.

3. Funzionamento

Il Notifier FST-951 è un sensore termico a temperatura fissa, il che significa che si attiva quando la temperatura ambiente nel punto in cui si trova il sensore raggiunge una soglia specifica e predeterminata. Non rileva fumo o rapidi sbalzi di temperatura (velocità di aumento), a meno che non sia specificato diversamente nella variante del modello.

• Funzionamento normale: In condizioni normali, il sensore monitora costantemente la temperatura ambiente. In genere, durante il normale funzionamento di questo specifico modello, non sono presenti indicatori visibili (come LED lampeggianti), poiché si tratta di una testina con sensore termico. La comunicazione con il pannello di controllo avviene tramite la tecnologia FlashScan.
• Condizione di allarme: Se la temperatura al sensore raggiunge il punto di attivazione prefissato (ad esempio, 135 °C o 155 °C, a seconda del modello specifico), il sensore entra in stato di allarme. Questa condizione di allarme viene comunicata alla centrale antincendio, che avvia la sequenza di allarme programmata (ad esempio, attivando allarmi acustici/visivi, avvisando le stazioni di monitoraggio).
• Reimpostazione di un allarme: Dopo una condizione di allarme, il sensore rimarrà in stato di allarme finché la temperatura non scenderà al di sotto della soglia di allarme e la centrale antincendio non verrà ripristinata. Consultare il manuale della centrale per le corrette procedure di ripristino dell'allarme.

4. Manutenzione

Una manutenzione regolare garantisce la continua affidabilità e il corretto funzionamento del sensore termico. Seguire sempre le linee guida NFPA 72 per l'ispezione, il collaudo e la manutenzione dei sistemi di allarme antincendio.

4.1 Pulizia

• Frequenza: Ispezionare annualmente la testina del sensore per verificare la presenza di polvere, sporco o ostruzioni. In ambienti polverosi potrebbe essere necessaria una pulizia più frequente.
• Procedura:
  1. Informare il personale interessato che il sistema di allarme antincendio verrà temporaneamente messo fuori servizio per evitare falsi allarmi.
  2. Rimuovere con cautela la testina del sensore dalla sua base ruotandola in senso antiorario.
  3. Utilizzare un morbido, damp panno per pulire l'esterno del sensore. Non utilizzare prodotti chimici aggressivi o detergenti abrasivi.
  4. Assicurarsi che non penetri umidità nei componenti interni.
  5. Ricollegare la testina del sensore alla sua base, assicurandosi che sia saldamente in posizione.
  6. Ripristinare il normale funzionamento del sistema di allarme antincendio e verificare la corretta comunicazione con la centrale.

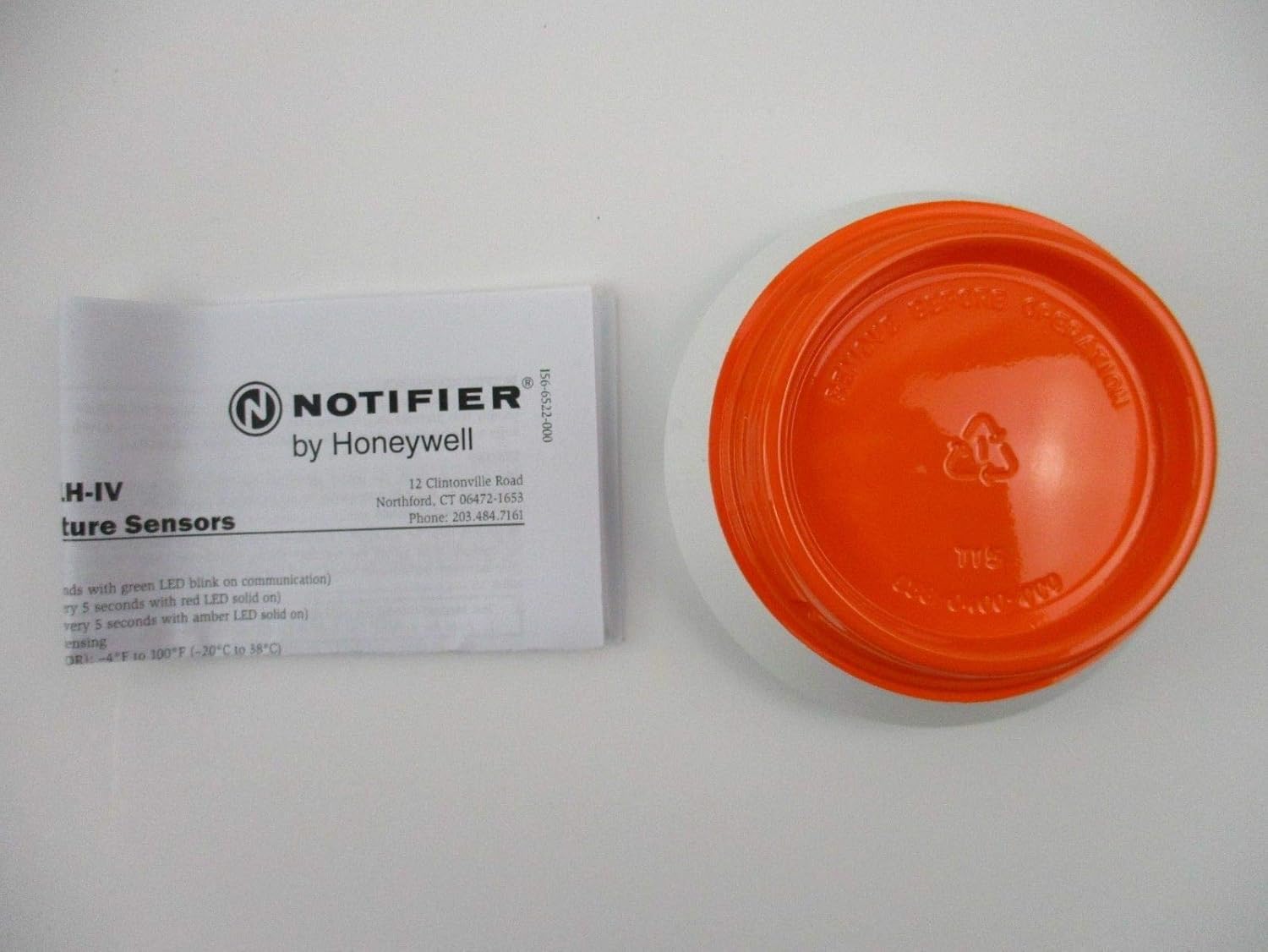

Figura 3: Sensore Notifier FST-951 con cappuccio protettivo arancione e un piccolo manuale di istruzioni. Il cappuccio viene solitamente rimosso prima dell'uso, ma può essere utilizzato durante la manutenzione o lo stoccaggio.

4.2 Test

I test funzionali dei sensori termici devono essere eseguiti periodicamente da professionisti qualificati. In genere, ciò comporta l'applicazione di una fonte di calore controllata al sensore per verificarne l'attivazione alla temperatura specificata. Consultare la norma NFPA 72 e le normative locali per la frequenza e i metodi di test.

5. Risoluzione Dei Problemi

Questa sezione fornisce indicazioni generali per i problemi più comuni. Per problemi più complessi, contattare sempre un tecnico qualificato in sistemi di allarme antincendio.

6. Specifiche

7. Garanzia e supporto

Per informazioni dettagliate sulla garanzia, fare riferimento alla documentazione ufficiale fornita da Notifier al momento dell'acquisto o visitare il sito Notifier websito. Per supporto tecnico, assistenza all'installazione o assistenza, contattare il rivenditore Notifier autorizzato o un professionista qualificato in sistemi di allarme antincendio.

Produttore: NOTIFICA

Websito: www.notifier.com (Exampil collegamento (il collegamento effettivo può variare)
