SINOTIMER MC901-611 Universal Intelligent Temperature Control Meter User Manual

Marca: SINOTIMERO

Modello: MC901-611

1. Introduzione

The SINOTIMER MC901-611 is a universal intelligent temperature control meter designed for precise temperature regulation in various industrial and laboratory applications. This device features a clear LCD display, multiple input types, and reliable output options, making it suitable for a wide range of temperature control needs. This manual provides essential information for the safe and effective operation, installation, and maintenance of your MC901-611 temperature controller.

2. Informazioni sulla sicurezza

Please read this manual thoroughly before operating the device to ensure safe and correct usage. Keep this manual for future reference.

Precauzioni generali di sicurezza:

Garantire l'alimentazione voltage matches the specifications of the device (100-240V AC, 50/60Hz).
Do not operate the device in environments with excessive dust, humidity, corrosive gases, or strong vibrations.
Disconnect power before performing any wiring, maintenance, or inspection.
L'installazione e il cablaggio devono essere eseguiti solo da personale qualificato.
Avoid touching internal components when the device is powered on.
Garantire un'adeguata messa a terra per evitare scosse elettriche.
Do not disassemble or modify the device. Unauthorized modifications may void the warranty and pose safety risks.

3. Prodotto finitoview

The MC901-611 temperature controller features a compact design with a clear digital display and intuitive control buttons.

Davanti view of the SINOTIMER MC901-611 temperature controller showing the PV and SV displays, indicator lights, and control buttons.

Figura 3.1: pannello frontale
This image displays the front panel of the MC901-611. It features two digital displays: PV (Process Value) in red, showing the current temperature, and SV (Set Value) in green, showing the target temperature. Below the displays are indicator lights for OUT (Output), AT (Auto-tuning), ALM1 (Alarm 1), and ALM2 (Alarm 2). The control buttons include SET, R/S (Run/Stop), Down arrow, and Up arrow.

Componenti chiave:

Visualizzazione fotovoltaica: Shows the current measured temperature (Process Value).
Visualizzazione SV: Shows the set target temperature (Set Value).
Luci di segnalazione: OUT (Output status), AT (Auto-tuning status), ALM1 (Alarm 1 status), ALM2 (Alarm 2 status).
Pulsanti di controllo: SET (Enter/Confirm settings), R/S (Run/Stop), Up/Down arrows (Adjust values).
Morsettiera: Located at the rear for electrical connections.
Staffe di montaggio: For secure panel installation.

Lato view of the SINOTIMER MC901-611 temperature controller showing the product label with specifications.

Figure 3.2: Side Panel with Specifications Label
This image shows the side of the MC901-611, highlighting the product label. The label provides crucial information such as Model (MC901-611), Input type (K, default setting), Temperature Range (0-1300°C), Temperature Unit (Celsius/Fahrenheit), Output type (Relay/SSR), Alarm (ALM1), Accuracy Class (0.5), and Power Supply (100-240V AC, 50/60Hz).

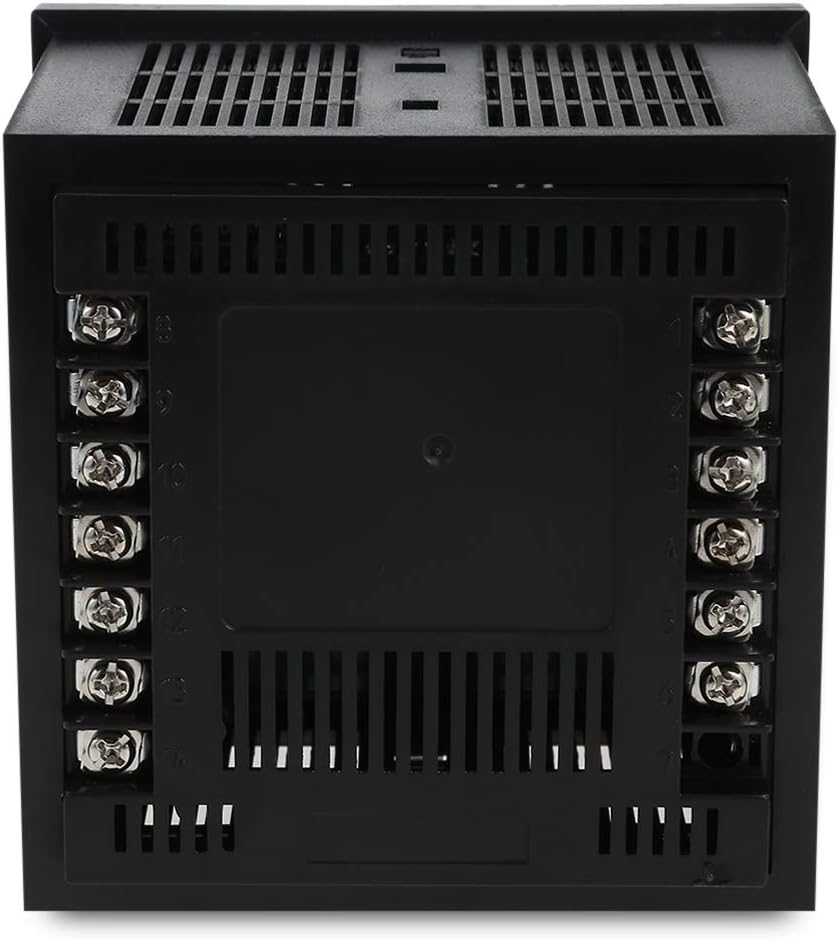

Posteriore view of the SINOTIMER MC901-611 temperature controller showing the wiring terminal block.

Figure 3.3: Rear Panel with Terminal Block
This image displays the rear of the MC901-611, featuring the terminal block for electrical connections. The terminals are clearly numbered, indicating where to connect power, sensor inputs, and control outputs. Proper wiring according to the provided diagram is essential for safe and correct operation.

4. Configurazione e installazione

4.1 Panel Mounting:

The MC901-611 is designed for panel mounting. Ensure the cutout dimensions in your panel match the device's specifications.

Cut an opening in your panel according to the specified dimensions (refer to specifications section for exact size).
Insert the MC901-611 into the panel cutout from the front.
Attach the provided mounting brackets to the sides of the controller from the rear of the panel.
Tighten the screws on the mounting brackets to secure the controller firmly in place. Do not overtighten.

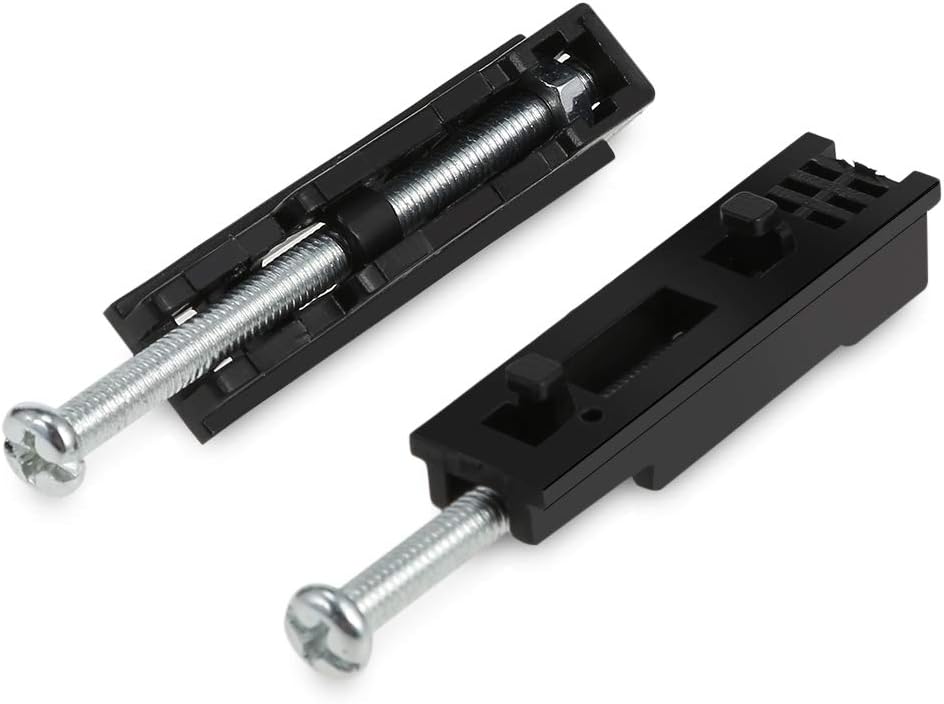

Two black mounting brackets with screws for securing the temperature controller to a panel.

Figura 4.1: staffe di montaggio
This image shows the two mounting brackets included with the MC901-611. These brackets are used to secure the temperature controller firmly within a panel cutout, ensuring stable installation.

4.2 Schema elettrico:

Refer to the wiring diagram on the side of the unit or in the detailed manual for correct connections. Ensure all connections are secure and insulated.

Alimentazione elettrica: Connect the main power supply (100-240V AC, 50/60Hz) to the designated terminals.
Ingresso sensore: Connect your temperature sensor (e.g., K-type thermocouple) to the sensor input terminals. Ensure correct polarity for thermocouples.
Uscita di controllo: Connect your heating/cooling element or SSR to the control output terminals.
Alarm Output (Optional): If using alarm functions, connect external alarm devices to the alarm output terminals.

Note: A detailed wiring diagram is typically provided on the physical unit or in a separate wiring guide. Always consult the specific diagram for your model.

5. Istruzioni per l'uso

5.1 Accensione:

Once wired correctly, apply power to the unit. The PV display will show the current temperature, and the SV display will show the last set temperature.

5.2 Setting the Target Temperature (SV):

Premere il tasto IMPOSTATO una volta il pulsante. Il display SV inizierà a lampeggiare.
Utilizzare il Up (▲) E Giù (▼) arrow buttons to adjust the target temperature.
Premere il tasto IMPOSTATO button again to confirm the new SV and exit the setting mode. The SV display will stop flashing.

5.3 Impostazioni dei parametri:

To access advanced parameter settings (e.g., input type, control mode, alarm settings):

Premere e tenere premuto il tasto IMPOSTATO button for approximately 3-5 seconds until the first parameter code appears on the PV display.
Utilizzare il Up (▲) E Giù (▼) arrow buttons to navigate through different parameter codes.
Premere IMPOSTATO A view the value of the currently displayed parameter.
Utilizzare il Up (▲) E Giù (▼) arrow buttons to change the parameter value.
Premere IMPOSTATO to confirm the new value and return to the parameter code display.
Per uscire dalla modalità di impostazione dei parametri, tenere premuto il tasto IMPOSTATO button again for 3-5 seconds, or wait for the device to automatically exit after a period of inactivity.

Consult the full product manual for a complete list of parameter codes and their functions.

5.4 Auto-tuning (AT):

Auto-tuning helps the controller optimize its PID parameters for stable and accurate temperature control. This process is recommended after initial setup or if control performance is unsatisfactory.

Set the desired target temperature (SV).
Premere e tenere premuto il tasto R/S button for approximately 3-5 seconds. The AT indicator light will illuminate, and the controller will begin the auto-tuning process.
Allow the auto-tuning process to complete. This may take some time as the controller cycles the output to learn the system's characteristics. The AT light will turn off once tuning is complete.
Do not interrupt the auto-tuning process.

6. Manutenzione

Regular maintenance ensures the longevity and optimal performance of your MC901-611 temperature controller.

Pulizia: Disconnect power before cleaning. Use a soft, dry cloth to wipe the surface of the unit. Do not use abrasive cleaners, solvents, or water, as these can damage the display or internal components.
Ispezione: Periodically check all wiring connections for looseness or damage. Ensure the terminal screws are tight.
Ambiente: Per evitare danni, assicurarsi che l'ambiente operativo rimanga entro gli intervalli di temperatura e umidità specificati.
Controllo del sensore: If temperature readings appear inaccurate, check the sensor and its wiring for damage or corrosion.

7. Risoluzione Dei Problemi

This section addresses common issues you might encounter with your MC901-611 temperature controller.

Problema	Possibile causa	Soluzione
Nessun display/Spegnimento	Nessuna alimentazione; cablaggio allentato; fusibile bruciato.	Check power connection; Verify wiring; Replace fuse if necessary (by qualified personnel).
PV display shows "HHHH" or "LLLL"	Sensor open circuit (HHHH); Sensor short circuit or reverse connection (LLLL); Sensor type mismatch.	Check sensor wiring and connections; Ensure correct sensor type is selected in parameters.
Temperature not controlled accurately	Incorrect PID parameters; Sensor not properly installed; Load capacity mismatch.	Perform auto-tuning; Ensure sensor is in good thermal contact with the process; Verify output capacity matches load.
Output indicator (OUT) not lighting up	SV is equal to PV (no control action needed); Output wiring issue; Internal fault.	Check SV and PV values; Inspect output wiring; If problem persists, contact support.

Se il problema persiste dopo aver provato queste soluzioni, contattare l'assistenza clienti.

8. Specifiche

Technical specifications for the SINOTIMER MC901-611 Universal Intelligent Temperature Control Meter.

Caratteristica	Specificazione
Modello	MC901-611
Tipo di input	K (default setting), Universal Input
Intervallo di temperatura	0-1300°C (depending on sensor type)
Unità di temperatura	Celsius/Fahrenheit selectable
Tipo di uscita	Relè/SSR
Allarme	ALM1
Classe di precisione	0.5
Alimentazione elettrica	100-240 V CA, 50/60 Hz
Tipo di visualizzazione	LCD
Peso dell'articolo	8.8 once
Dimensioni del pacco	4.3 x 4.3 x 3.6 pollici

9. Garanzia e supporto

Informazioni sulla garanzia:

SINOTIMER products are typically covered by a limited warranty against defects in materials and workmanship. Please refer to the warranty card included with your product or contact SINOTIMER customer service for specific warranty terms and conditions.

Assistenza clienti:

For technical assistance, troubleshooting beyond this manual, or warranty claims, please contact SINOTIMER customer support. Have your product model number (MC901-611) and purchase information ready when contacting support.

Contact information for SINOTIMER can usually be found on their official websito o sulla confezione del prodotto.
