1. Introduzione
Questo manuale fornisce istruzioni dettagliate per l'uso, la configurazione, il funzionamento e la manutenzione corretti dello spessimetro PCE-CT 25FN di PCE Instruments. Questo dispositivo è progettato per la misurazione non distruttiva dello spessore del rivestimento su substrati metallici ferrosi (magnetici) e non ferrosi (non magnetici). Si prega di leggere attentamente questo manuale prima di utilizzare il dispositivo per garantire misurazioni accurate e una manipolazione sicura.
2. Prodotto finitoview
Il PCE-CT 25FN è uno spessimetro compatto e portatile, dotato di un'elevata frequenza di misura e di un display LCD intuitivo. È adatto a diverse applicazioni che richiedono misurazioni precise dello spessore del rivestimento.
Caratteristiche principali:
- Design piccolo e compatto per la portabilità.
- Frequenza di misurazione rapida per un funzionamento efficiente.
- Include un set di calibrazione per regolazioni precise.
- È possibile selezionare più unità di misura (µm, mm, mils).
- Supporta misurazioni continue.
Figura 1: Misuratore di spessore del rivestimento PCE-CT 25FN di PCE Instruments, che mostra il design ergonomico e il display LCD.

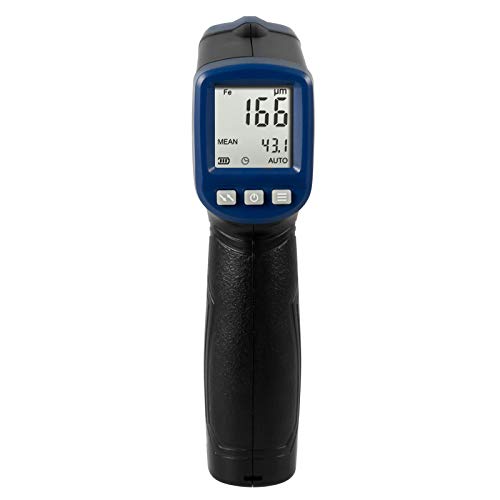

Figura 2: Davanti view del PCE-CT 25FN, evidenziando lo schermo LCD e i pulsanti di controllo.

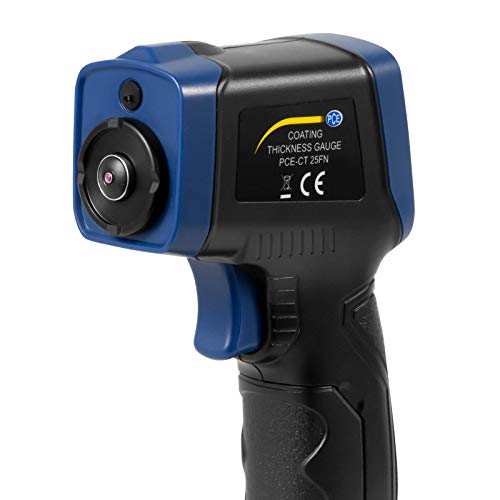

Figura 3: Lato view del PCE-CT 25FN, con il sensore di misura integrato nella parte superiore.
3. Impostazione
3.1 Installazione della batteria
- Individuare il coperchio del vano batteria sul retro del dispositivo.
- Per aprirlo, far scorrere o sganciare il coperchio.
- Inserire una batteria da 9 V, assicurandosi della corretta polarità (+/-).
- Riposizionare saldamente il coperchio del vano batteria.
3.2 Accensione/Spegnimento
Tenere premuto il pulsante di accensione (solitamente contrassegnato dal simbolo di accensione) per accendere o spegnere il dispositivo. Il display LCD si illuminerà una volta avvenuta l'accensione.
4. Funzionamento
4.1 Misurazione di base
- Assicurati che il dispositivo sia acceso.
- Selezionare la modalità di misurazione appropriata (Fe per metalli ferrosi, NFe per metalli non ferrosi) se non si è in modalità di rilevamento automatico. Per la selezione della modalità, fare riferimento alle funzioni specifiche dei pulsanti del dispositivo.
- Posizionare la testa del sensore saldamente e perpendicolarmente sulla superficie rivestita da misurare.
- La lettura della misurazione apparirà sul display LCD.
- Sollevare il dispositivo dalla superficie per prepararlo alla misurazione successiva.
Figura 4: Il PCE-CT 25FN viene utilizzato per misurare lo spessore del rivestimento su una superficie metallica piana.

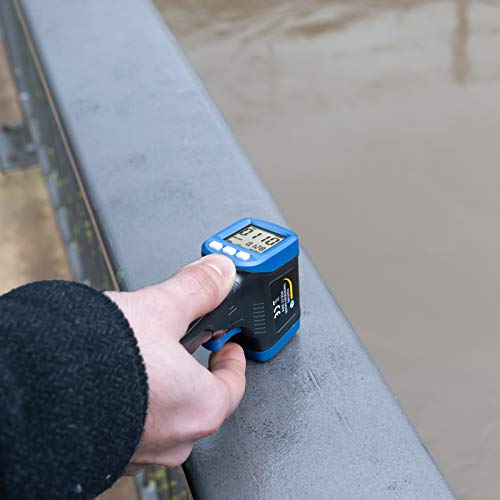

Figura 5: Il PCE-CT 25FN misura lo spessore del rivestimento su una ringhiera metallica curva, dimostrando la sua versatilità.
4.2 Selezione delle unità
Il PCE-CT 25FN supporta misurazioni in micrometri (µm), millimetri (mm) e mils. Consultare la disposizione dei pulsanti del dispositivo per individuare il pulsante o l'opzione di menu specifici per scorrere queste unità.
4.3 Modalità di misurazione continua
Per la misurazione continua, attivare la modalità corrispondente (fare riferimento alle istruzioni specifiche del dispositivo). In questa modalità, il dispositivo visualizzerà continuamente le letture mentre viene spostato su una superficie, consentendo una rapida scansione di aree più ampie.
5. Calibrazione
Una calibrazione regolare garantisce la precisione del PCE-CT 25FN. Il dispositivo viene fornito con un set di fogli di calibrazione e una piastra di zero. Per la calibrazione, seguire questi passaggi generali:
- Assicurarsi che il dispositivo sia pulito e privo di detriti.
- Posizionare la piastra zero (substrato metallico non rivestito) su una superficie stabile.
- Eseguire una calibrazione dello zero posizionando il sensore sulla piastra dello zero e seguendo le istruzioni sullo schermo o la sequenza dei pulsanti.
- Selezionare una lamina di calibrazione di spessore noto.
- Posizionare il foglio sulla piastra zero e misurarne lo spessore. Regolare il dispositivo secondo le istruzioni del manuale finché la lettura non corrisponde allo spessore noto del foglio.
- Ripetere l'operazione con altri fogli se è necessaria una calibrazione multi-punto.

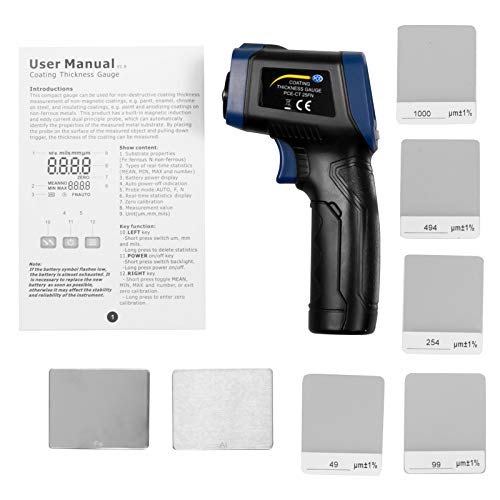

Figura 6: Il dispositivo PCE-CT 25FN è mostrato insieme alle pellicole di calibrazione incluse e al manuale utente stampato, essenziale per una configurazione e un utilizzo accurati.
6. Manutenzione
6.1 Pulizia
Pulire il dispositivo, in particolare la testina del sensore, con un panno morbido e asciutto dopo ogni utilizzo. Non utilizzare detergenti abrasivi o solventi. Assicurarsi che non penetri umidità nel dispositivo.
6.2 Conservazione
Conservare il PCE-CT 25FN nella confezione originale o in una custodia protettiva quando non in uso. Conservarlo in un ambiente asciutto, lontano da temperature estreme e dalla luce solare diretta. Rimuovere la batteria se il dispositivo non viene utilizzato per un periodo prolungato.
7. Risoluzione Dei Problemi
- Il dispositivo non si accende: Controllare l'installazione della batteria e assicurarsi che sia sufficientemente carica. Sostituirla se necessario.
- Letture imprecise: Eseguire una calibrazione come descritto nella Sezione 5. Assicurarsi che la testa del sensore sia pulita e posizionata saldamente e perpendicolarmente alla superficie. Verificare che sia selezionata la modalità di misurazione corretta (Fe/NFe).
- Il display mostra il messaggio di errore: Fare riferimento ai codici di errore specifici nel manuale completo del prodotto (se disponibile) oppure contattare l'assistenza clienti.
- Indicatore di batteria scarica: Sostituire tempestivamente la batteria da 9 V per garantire un funzionamento continuo e preciso.
8. Specifiche
| Parametro | Valore |
|---|---|
| Campo di misura | 0 ... 1500 µm |
| Precisione della misurazione | ± (3% + 1 µm) |
| Risoluzione (0-100 µm) | 0.1 micron |
| Risoluzione (>100 µm) | 1 micron |
| Unità | µm, mm, mil |
| Curvatura più piccola (convessa) | 5 millimetri |
| Curvatura più piccola (concava) | 25 millimetri |
| Area di misurazione più piccola | Diametro 20 mm |
| Spessore minimo del substrato (Fe) | 0.3 millimetri |
| Spessore minimo del substrato (NFe) | 0.05 millimetri |
| Tasso di misurazione | Massimo 2 Hz |
| Alimentazione elettrica | Batteria a blocco da 9 V |
| Condizioni operative | -10 ... 50 °C, 20 ... 90% RH senza condensa |
| Condizioni di conservazione | -10 ... 60 °C, 20 ... 90% RH senza condensa |
| Dimensioni | Dimensioni: 143 x 85 x 39 mm |
| Peso | circa 100 g |
| Materiale dell'alloggiamento | addominali |
9. Informazioni sulla sicurezza
- Non tentare di aprire o modificare il dispositivo. Ciò potrebbe invalidare la garanzia e causare danni.
- Tenere il dispositivo lontano da forti campi magnetici, alte temperature e ambienti corrosivi.
- Evitare di far cadere il dispositivo o di sottoporlo a forti impatti.
- Smaltire le batterie secondo le normative locali.
- Questo dispositivo non è destinato all'uso medico.
10. Garanzia e supporto
Per informazioni sulla garanzia, supporto tecnico o richieste di assistenza relative al misuratore di spessore del rivestimento PCE-CT 25FN di PCE Instruments, contattare direttamente PCE Instruments tramite il loro ufficio ufficiale websito o i recapiti forniti al momento dell'acquisto. Si prega di avere a portata di mano il numero di modello (PCE-CT 25FN) e la data di acquisto quando si contatta l'assistenza.
