1. Introduzione
Thank you for choosing the tectake Gaming Chair Model 403209. This ergonomic office and computer chair is designed to provide comfort and support for both focused work and intense gaming sessions. Featuring a robust construction, thick padding, adjustable armrests, and a continuously adjustable gas lift, this chair ensures a comfortable seating experience. The five smooth-rolling double casters are floor-friendly and highly wear-resistant. This manual provides essential information for assembly, operation, maintenance, and troubleshooting to ensure optimal use and longevity of your chair.
Image 1.1: The tectake Gaming Chair Model 403209 in a typical usage environment.
2. Istruzioni di sicurezza
- Leggere attentamente tutte le istruzioni prima del montaggio e dell'uso.
- Tenere tutti i materiali di imballaggio fuori dalla portata dei bambini per evitare rischi di soffocamento.
- Assicurarsi che tutte le viti e i bulloni siano ben serrati prima dell'uso. Controllare periodicamente e serrare nuovamente se necessario.
- Do not stand on the chair. Use it only for seating.
- Non utilizzare la sedia se qualche componente risulta danneggiato o mancante. Contattare l'assistenza clienti per la sostituzione dei pezzi.
- Evitare di esporre la sedia alla luce solare diretta o a temperature estreme per evitare il degrado del materiale.
- Capacità di peso massima: 120 kg (264 libbre). Non superare questo limite.
- Per evitare che la sedia si ribalti, posizionarla su una superficie piana.
3. Contenuto della confezione
Before assembly, please ensure all components are present and undamaged. If any parts are missing or damaged, do not proceed with assembly. Contact tectake customer service for assistance.
- Schienale
- Posto a sedere
- Braccioli (2x)
- Base a stella
- Ruote (5x)
- Cilindro di sollevamento a gas
- Copertura del sollevatore a gas
- Piastra del meccanismo
- Cuscino di supporto lombare
- Cuscino per il collo
- Kit ferramenta (viti, rondelle, chiave a brugola)
- Istruzioni di montaggio (questo manuale)
Immagine 3.1: anteriore view of the chair, illustrating the main components.
4. Istruzioni di montaggio
Seguire attentamente questi passaggi per un montaggio corretto. Si consiglia di montare la sedia su una superficie morbida e pulita per evitare danni.
- Fissare le rotelle alla base stellare: Inserire ciascuna delle cinque rotelle nei fori all'estremità della base a stella finché non scattano saldamente in posizione.
- Inserire il pistone a gas: Place the gas lift cylinder into the central hole of the star base. Cover the gas lift with the telescopic plastic cover.
- Fissare la piastra del meccanismo al sedile: Align the mechanism plate with the pre-drilled holes on the underside of the seat. Ensure the front of the mechanism plate faces the front of the seat. Secure with screws provided in the hardware kit.
- Fissare i braccioli al sedile: Secure the armrests to the sides of the seat using the provided screws. Do not overtighten initially, allow for minor adjustments.
- Fissare lo schienale al sedile: Align the backrest with the mounting brackets on the seat. Secure with screws. Once all screws are in place, tighten all armrest and backrest screws firmly.
- Collegare il gruppo sedile al pistone a gas: Posizionare con cura il sedile e lo schienale assemblati sul cilindro di sollevamento a gas, assicurandosi che il foro centrale della piastra del meccanismo sia allineato con la parte superiore del cilindro di sollevamento a gas. Premere con decisione per fissare.
- Fissare i cuscini: Place the lumbar support cushion and neck cushion onto the chair. The lumbar cushion typically attaches with straps around the backrest, and the neck cushion can be positioned as desired.
5. Istruzioni per l'uso
Your tectake Gaming Chair offers several adjustment options for personalized comfort.
5.1. Regolazione dell'altezza
To adjust the chair height, locate the lever on the right side, beneath the seat (Image 5.1). While seated, pull the lever up to lower the chair. To raise the chair, stand up and pull the lever up. Release the lever to lock the height.
Image 5.1: Control levers for chair adjustments.
5.2. Reclinazione dello schienale
To recline the backrest, pull the lever on the left side of the chair (Image 5.1). Lean back to the desired angle (88-125 degrees) and release the lever to lock the position. To return the backrest to an upright position, pull the lever and lean forward slightly.
Image 5.2: Illustration of the backrest recline mechanism.
5.3. Regolazione del bracciolo
The armrests are height-adjustable. Locate the button or lever on the side of each armrest (Image 5.3). Press or lift it and move the armrest up or down to your preferred height. Release the button/lever to lock the armrest in place.
Image 5.3: Armrest height adjustment feature.
5.4. Lumbar and Neck Cushion Adjustment
The lumbar and neck cushions are removable and adjustable. The lumbar cushion can be moved up or down along the backrest to provide support where you need it most (Image 5.4). The neck cushion can be positioned for optimal head and neck support.
Image 5.4: Lumbar cushion adjustment for personalized support.
5.5. Ruote girevoli e rotelle
The chair features a 360-degree swivel function for easy movement. The five double casters (Image 5.5) are designed for smooth gliding on various floor types, providing mobility within your workspace.

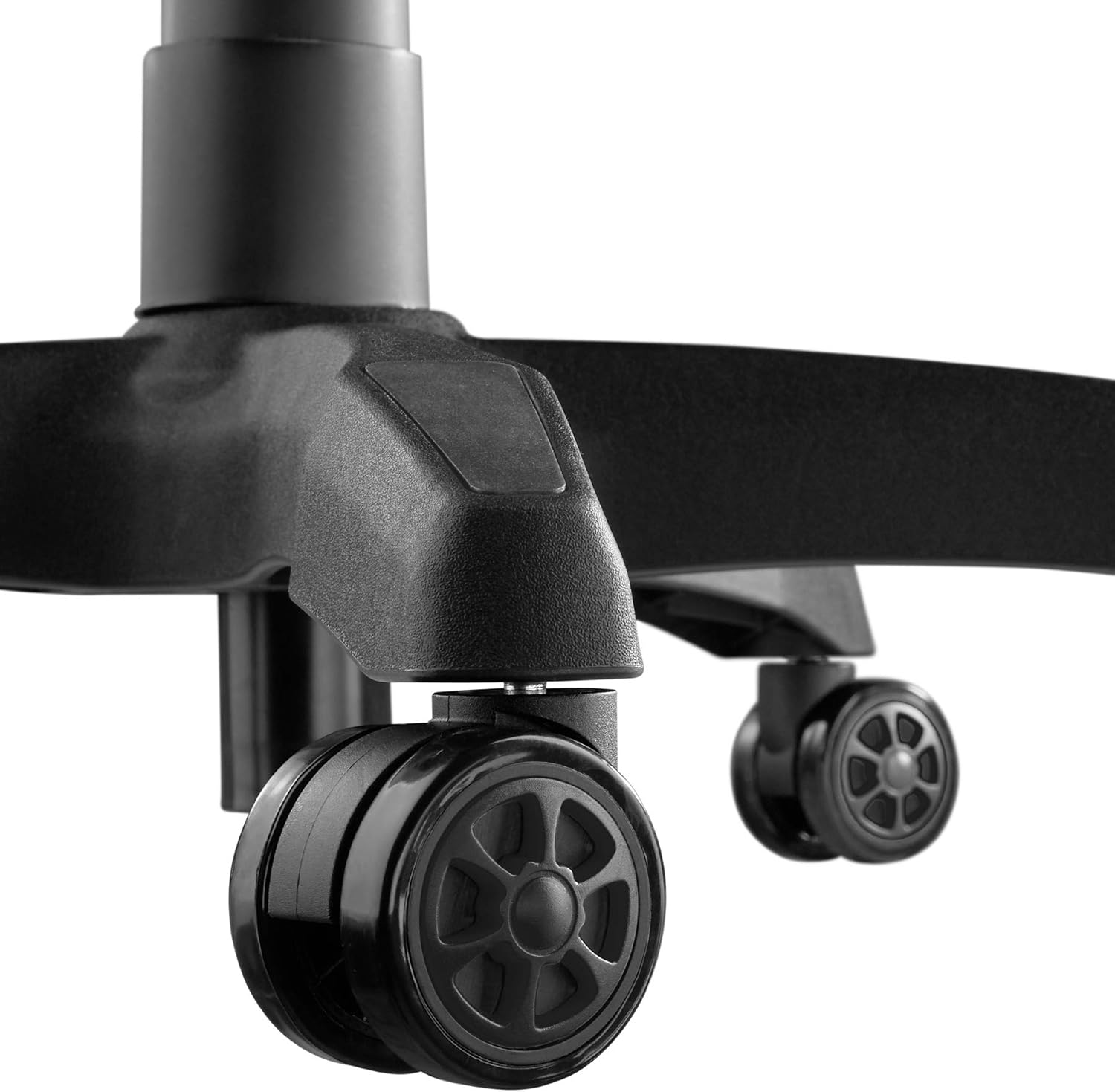

Image 5.5: Durable double casters for smooth mobility.
6. Manutenzione
6.1. Pulizia
- Pulisci la superficie della sedia con un panno morbido eamp stoffa.
- Per le macchie ostinate, utilizzare una soluzione di sapone delicato e pulire immediatamente con un panno pulito e asciutto.amp panno, quindi asciugare accuratamente.
- Avoid using abrasive cleaners, solvents, or harsh chemicals, as these can damage the PU/PVC material.
- Regularly vacuum or wipe the casters to remove dust and debris that could hinder smooth movement.
6.2. Assistenza generale
- Controllare periodicamente tutte le viti e i bulloni per assicurarsi che siano ben serrati. Serrarli nuovamente se necessario per mantenere stabilità e sicurezza.
- Avoid placing heavy objects on the armrests or backrest when not seated.
- Keep the chair away from sharp objects that could puncture or tear the upholstery.
7. Risoluzione Dei Problemi
| Problema | Possibile causa | Soluzione |
|---|---|---|
| La sedia traballa o sembra instabile. | Viti allentate o pavimento irregolare. | Controllare e serrare tutte le viti di montaggio. Assicurarsi che la sedia sia posizionata su una superficie piana e livellata. |
| La sedia non è regolabile in altezza. | Gas lift lever not engaged or gas lift cylinder faulty. | Assicurarsi che la leva di regolazione dell'altezza sia completamente tirata. Se il problema persiste, potrebbe essere necessario sostituire il pistone a gas. Contattare l'assistenza. |
| Le rotelle non scorrono fluidamente. | Detriti incastrati nelle rotelle o rotelle danneggiate. | Clean casters to remove hair, dust, or other debris. If damaged, replace casters. |
| Lo schienale non si reclina né si blocca. | Recline lever not engaged or mechanism faulty. | Ensure the recline lever is fully pulled/released. Check for any obstructions in the mechanism. |
| Rumori stridenti. | Collegamenti allentati o attrito tra le parti. | Tighten all screws. Apply a small amount of silicone lubricant to moving parts if necessary, avoiding upholstery. |
8. Specifiche
Image 8.1: Key dimensions of the tectake Gaming Chair.
| Caratteristica | Dettaglio |
|---|---|
| Numero di modello | 403209 |
| Dimensioni complessive (L x P x A) | Circa 68 x 69 x 117.5 - 125 cm (26.8 x 27.2 x 46.3 - 49.2 pollici) |
| Altezza del sedile | Circa 42.5 - 50 cm (16.7 - 19.7 pollici) |
| Dimensioni del sedile (L x P) | Circa 51 x 50 cm (20.1 x 19.7 pollici) |
| Spessore del sedile | Circa 8 cm (3.1 pollici) |
| Lumbar Cushion Dimensions (W x D x H) | Circa 29 x 7.5 x 19 cm (11.4 x 3.0 x 7.5 pollici) |
| Neck Cushion Dimensions (W x D x H) | Circa 26 x 10 x 17.5 cm (10.2 x 3.9 x 6.9 pollici) |
| Altezza dello schienale | Circa 81 cm (31.9 pollici) |
| Angolo di reclinazione dello schienale | 88 - 125 gradi |
| Dimensioni del bracciolo (L x P) | Circa 7.5 x 28 cm (3.0 x 11.0 pollici) |
| Altezza del bracciolo dal pavimento | Circa 57 - 71.5 cm (22.4 - 28.1 pollici) |
| Armrest Height Adjustment Range | Circa 7 cm (2.8 pollici) |
| Diametro della base della stella | Circa 70 cm (27.6 pollici) |
| Caster Diameter/Width | Approx. 6 cm / 5.6 cm (2.4 inches / 2.2 inches) |
| Capacità di carico massima | 120 kg (264 libbre) |
| Peso | Circa 19 kg (41.9 libbre) |
| Materiale | Polyurethane (PU), Polyvinyl Chloride (PVC), Plastic |
| Colore | Nero |
9. Garanzia e supporto
For warranty information, replacement parts, or technical support, please refer to the purchase documentation or contact tectake customer service directly. Keep your proof of purchase for any warranty claims.
Contact information for tectake can typically be found on their official websito o tramite il rivenditore presso il quale è stato acquistato il prodotto.
