1. Introduzione e oltreview
Il Klein Tools CL320 è un misuratore di portata digitale TRMS (True Root Mean Square) avanzato e con auto-ranging.amp misuratore progettato per uso professionale in applicazioni HVAC ed elettriche. Offre capacità di misurazione complete, inclusa la corrente CA tramite il clamp, CA/CC voltage, micro CCampTest di resistenza, continuità, frequenza, capacità e diodi tramite puntali, nonché misurazione della temperatura con una sonda a termocoppia. La funzione di selezione automatica della portata aumenta l'efficienza, mentre il display retroilluminato garantisce letture chiare in diverse condizioni di illuminazione.
Figura 1.1: Klein Tools CL320 Digital Clamp Misuratore e accessori inclusi.
2. Informazioni sulla sicurezza
Rispettare sempre le normative di sicurezza locali e nazionali. Utilizzare dispositivi di protezione individuale (DPI) per prevenire lesioni da scosse elettriche e archi elettrici in presenza di conduttori sotto tensione pericolosi. Questo strumento è progettato per l'uso in ambienti CAT III 600 V e CAT IV 600 V. Assicurarsi che i puntali siano in buone condizioni e dotati di tappi di sicurezza CAT III/CAT IV. Non utilizzare lo strumento se appare danneggiato o se lo sportello della batteria non è completamente chiuso. Consultare il PDF ufficiale delle Istruzioni per l'uso (IFU) per avvertenze e precauzioni di sicurezza dettagliate.
- NON FARE utilizzare il misuratore su circuiti che superano la tensione specificatatageo rating attuali.
- NON FARE utilizzare il contatore durante i temporali o in caso di maltempo.
- SEMPRE scollegare l'alimentazione dal circuito prima di effettuare misurazioni di resistenza, continuità, capacità o diodi.
- GARANTIRE prima di effettuare le misurazioni, assicurarsi che il misuratore sia impostato sulla funzione e sulla portata corrette.
- ATTENZIONE del rischio di scossa elettrica. Vol.tagLe tensioni superiori a 30 V CA RMS, 42 V di picco o 60 V CC sono considerate pericolose.
3. Contenuto della confezione
Verifica che tutti gli articoli elencati di seguito siano presenti nel tuo pacco:
- Klein Tools CL320 Digital Clamp metro
- Custodia per il trasporto
- Cavi di prova con cappucci di sicurezza CAT III/CAT IV (rosso e nero)
- Sonda termocoppia
- 3 batterie AAA (preinstallate o separate)
- Manuale di istruzioni (questo documento)
4. Caratteristiche del prodotto
Il CL320 Digital Clamp Il misuratore offre un solido set di funzionalità per misurazioni elettriche precise e versatili:
- Gamma automatica: Seleziona automaticamente l'intervallo di misurazione corretto.
- Valore quadratico medio reale (TRMS): Fornisce letture accurate per forme d'onda non sinusoidali.
- Misurazione della corrente CA: Fino a 400A tramite clamp mascella.
- Volume AC/DCtage Misura: Misure voltage tramite cavi di prova.
- Micro CCamps: Essenziale per il test del sensore di fiamma.
- Resistenza: Misura la resistenza elettrica.
- Continuità: Indicazione acustica della continuità del circuito.
- Frequenza/Ciclo di lavoro: Misura la frequenza del segnale e il ciclo di lavoro.
- Capacità: Misura la capacità dei componenti.
- Prova del diodo: Controlla la funzionalità dei diodi.
- Temperatura: Misura la temperatura utilizzando la termocoppia inclusa.
- Volume senza contattotage Test (NCVT): Integrato nel clamp mascella per vol velocetage rilevamento.
- Display retroilluminato: Schermo LCD retroilluminato per una migliore visibilità in condizioni di scarsa illuminazione.
- Funzione Max/Min: Registra le letture massime e minime durante una sessione di misurazione.
- Data Hold: Blocca la lettura corrente sul display.
- Spegnimento automatico: Conserva la durata della batteria spegnendosi automaticamente dopo 10 minuti di inattività.
- Supporto per puntali: Situato in posizione comoda sul lato del clamp.
Figura 4.1: Caratteristiche principali e specifiche del CL320.
Figura 4.2: Supporto integrato per puntali di prova per maggiore praticità.
5. Impostazione
5.1 Installazione della batteria
Il CL320 richiede tre (3) batterie AAA. Queste potrebbero essere preinstallate. In caso contrario, o se è necessaria la sostituzione:
- Assicurarsi che il misuratore sia SPENTO.
- Individuare il vano batterie sul retro del misuratore.
- Utilizzare un cacciavite per aprire il coperchio del vano batteria.
- Inserire le batterie AAA rispettando la polarità corretta (+/-) come indicato all'interno del vano.
- Riposizionare il coperchio del vano batteria e fissarlo con la vite.
Figura 5.1: Indietro view del CL320, che indica il vano batteria.
5.2 Collegamento dei puntali di prova
Per la maggior parte delle misurazioni (voltage, resistenza, continuità, ecc.), i puntali di prova devono essere collegati:
- Inserire il nero puntale di prova nel COM jack di ingresso (comune).
- Inserire il rosso puntale di prova nel VΩµA presa di ingresso.

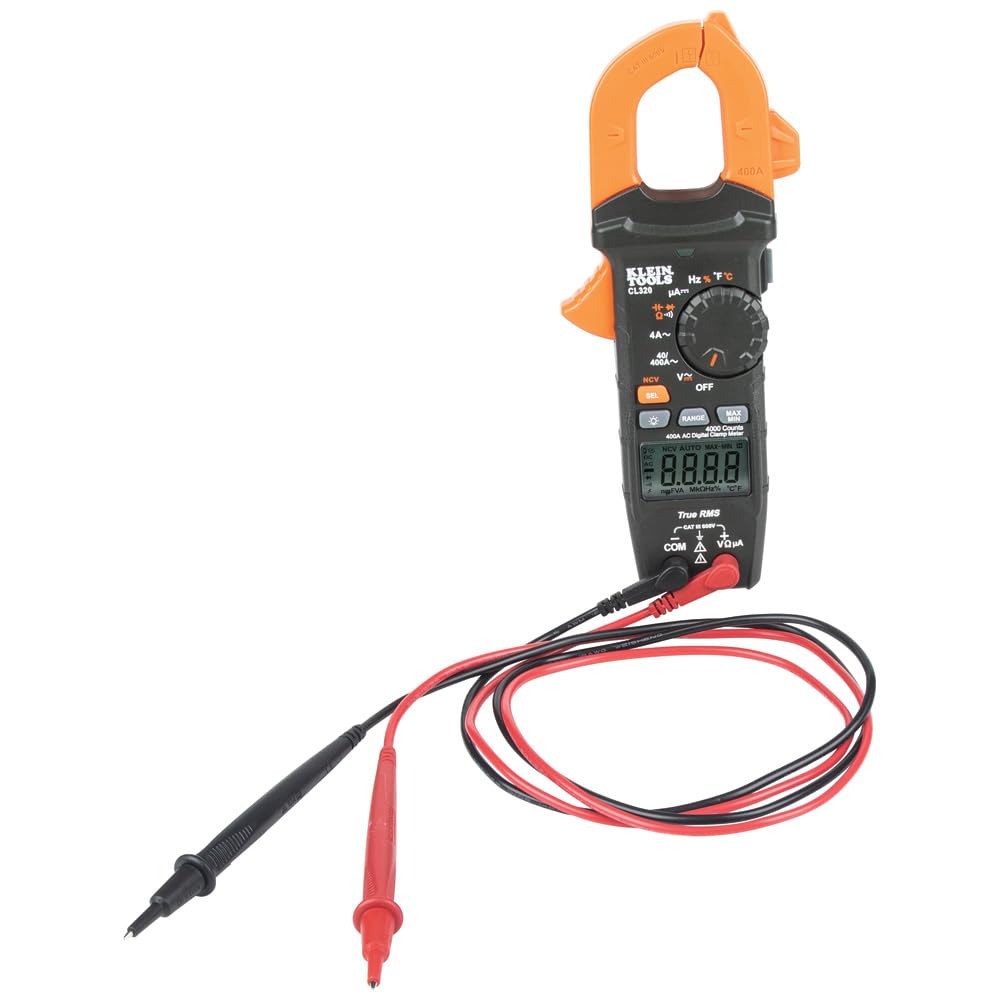

Figura 5.2: Fronte view del CL320 con jack di ingresso per i puntali di prova.
6. Istruzioni per l'uso
Ruotare la manopola di selezione delle funzioni sull'impostazione di misura desiderata. Il misuratore selezionerà automaticamente la gamma per la maggior parte delle misurazioni. Premere il pulsante 'SEL' per passare da CA/CC o altre sottofunzioni, se applicabile.
6.1 Misurazione della corrente alternata (Clamp)
Per misurare la corrente alternata, ruotare la manopola sulla posizione 40A~ o 400A~. Aprire il clamp ganasce e racchiudere un solo conduttore. La lettura apparirà sul display.
Figura 6.1: Misurazione della corrente alternata utilizzando il clamp funzione.
6.2 CA/CC voltage Misurazione
Collegare i puntali di prova come descritto nella Sezione 5.2. Ruotare la manopola su V~ (Volume CAtage) o V- (Volume DCtage) posizione. Se il selettore ha un'impostazione V combinata, premere 'SEL' per passare da CA a CC e viceversa. Applicare le sonde di prova ai punti del circuito da misurare.
Figura 6.2: Misurazione del volumetage con puntali.
6.3 Resistenza, continuità, capacità, test diodo
Collegare i puntali di prova. Ruotare la manopola su Ω (Resistenza),
(Continuità), (Capacità), o Posizione (diodo). Premere 'SEL' per scorrere queste funzioni se condividono la stessa posizione del selettore. Applicare le sonde al circuito o al componente diseccitato.
6.4 Micro CCamps Misura
Collegare i puntali. Ruotare la manopola in posizione µA-. Questa funzione è in genere utilizzata per misurazioni sensibili come la corrente del sensore di fiamma. Assicurarsi che il circuito sia diseccitato prima di collegare il misuratore in serie.
6.5 Misurazione della temperatura
Collegare la sonda della termocoppia ai jack di ingresso dello strumento, rispettando la polarità. Ruotare la manopola in posizione °F/°C. Il display mostrerà la temperatura. Premere 'SEL' per passare da Fahrenheit a Celsius e viceversa.
6.6 Senza contatto voltage Testing (NCVT)
Ruotare la manopola in posizione NCV. Tenere la punta del clamp mascella vicino a un volume AC dal vivotage fonte. Il misuratore emetterà un segnale acustico e la spia NCV si illuminerà quando il volumetage viene rilevato.
6.7 Funzioni Max/Min e Data Hold
- Massimo/minimo: Premere il pulsante 'MAX/MIN' per attivarlo. Il misuratore registrerà la lettura massima e quella minima. Premere nuovamente per alternare tra MAX, MIN e lettura corrente.
- Data Hold: Premere il pulsante 'HOLD' per bloccare la lettura corrente sul display. Premere nuovamente per rilasciare.
6.8 Display retroilluminato
Premere il pulsante di retroilluminazione (icona della lampadina) per illuminare il display e migliorarne la visibilità in ambienti bui. Premere nuovamente per spegnerlo.
Figura 6.3: Display retroilluminato del CL320 per condizioni di scarsa illuminazione.
7. Manutenzione
7.1 Pulizia
Assicurarsi che il misuratore sia spento e scollegato da qualsiasi circuito. Pulire il misuratore con un panno pulito, asciutto e privo di lanugine. Non utilizzare detergenti abrasivi o solventi.amp Per garantire il corretto funzionamento, la zona della mascella deve essere mantenuta pulita.
7.2 Sostituzione della batteria
Quando sul display compare l'indicatore di batteria scarica, sostituire le batterie come descritto nella Sezione 5.1. La sostituzione tempestiva delle batterie garantisce letture accurate e il corretto funzionamento del misuratore.
7.3 Conservazione
Quando non si utilizza il misuratore per lunghi periodi, conservarlo nella sua custodia in un ambiente fresco e asciutto, lontano dalla luce solare diretta e da temperature estreme. Rimuovere le batterie se non lo si utilizza per più di un mese per evitare perdite.
8. Risoluzione Dei Problemi
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Nessun display / Il misuratore non si accende | Batterie scariche o installate in modo errato | Sostituire le batterie; controllare la polarità. |
| Letture imprecise | Funzione/intervallo selezionato non corretto; cavi/jack di prova sporchi; interferenza esterna | Verificare l'impostazione del quadrante; pulire i contatti; allontanarsi dai forti campi elettromagnetici. |
| Il cicalino di continuità non funziona | Resistenza del circuito troppo alta; il misuratore non è in modalità continuità | Assicurarsi che il circuito sia inferiore a 30Ω; selezionare la modalità continuità. |
| NCVT non rileva il volumetage | Voltage troppo basso; sensore NCVT non abbastanza vicino alla sorgente | Assicurare il volumetage è entro il raggio di rilevamento; posizionare il sensore direttamente sul conduttore sotto tensione. |
9. Specifiche
| Specificazione | Valore |
|---|---|
| Numero di modello | CL320 |
| Dimensioni del prodotto | 8.45 x 3.51 x 1.51 pollici |
| Peso dell'articolo | 0.62 libbre (9.92 once) |
| Fonte di alimentazione | Alimentato a batteria (3 x AAA) |
| Colore | Nero/Arancione |
| Gamma di corrente CA | Fino a 400A |
| Voltage Valutazione | CAT III 600 V, CAT IV 600 V |
| Display | 4000 conteggi, LCD retroilluminato |
| Spegnimento automatico | Sì, dopo 10 minuti |
10. Garanzia e supporto
I prodotti Klein Tools sono realizzati secondo elevati standard di qualità e durata. Per informazioni specifiche sulla garanzia, consultare la documentazione ufficiale inclusa con il prodotto o visitare il sito web di Klein Tools. websito. Per supporto tecnico, richieste di informazioni sui prodotti o per accedere al PDF completo delle Istruzioni per l'uso (IFU), visitare il negozio ufficiale Klein Tools o contattare il servizio clienti.
Istruzioni ufficiali per l'uso (IFU) PDF: Scarica PDF
Visita il negozio KLEIN TOOLS: Negozio KLEIN TOOLS su Amazon
