Manuale utente dell'interruttore timer programmabile digitale LCD SINOTIMER TM919A-2

1. Introduzione

Questo manuale fornisce istruzioni dettagliate per l'installazione, il funzionamento e la manutenzione del timer digitale programmabile LCD SINOTIMER TM919A-2. Questo dispositivo è progettato per il controllo automatico di elettrodomestici in base a programmi orari programmati, offrendo opzioni di programmazione giornaliera e settimanale.

2. Caratteristiche del prodotto

• Interruttore orario digitale programmabile settimanale su 7 giorni.
• Vol. multiplotage opzioni (5 V, 12 V, 24 V, 110 V, 220 V, 85-265 V). Questo modello specifico è da 220 V.
• Batteria rimovibile per alimentazione di riserva.
• Montaggio su guida DIN da 35 mm per una facile installazione.
• Display LCD per un orario e un programma chiari viewing.
• 16 programmi ON/OFF al giorno o alla settimana.
• Funzione di override manuale.
• Contatto di commutazione ad alta capacità da 16 A.

3. Informazioni sulla sicurezza

ATTENZIONE: Rischio di scossa elettrica. L'installazione deve essere eseguita solo da un elettricista qualificato o da una persona competente.

• Prima dell'installazione o della manutenzione, assicurarsi che l'alimentazione sia scollegata.
• Non superare la capacità di carico massima di 16A.
• Verifica corretto voltage alimentazione per il modello specifico (220V per TM919A-2).
• Tenere il dispositivo lontano dall'umidità e dalle temperature estreme.

4. Prodotto finitoview e componenti

Il SINOTIMER TM919A-2 è dotato di display LCD, pulsanti di controllo e terminali di cablaggio per l'ingresso di alimentazione e il controllo del carico.

Figura 4.1: Davanti view dell'interruttore timer digitale SINOTIMER TM919A-2, che mostra il display LCD, i pulsanti di controllo (P, D+, H+, M+, RESET, MANUAL) e i terminali di cablaggio.

Figura 4.2: L'interruttore del timer con la sua copertura protettiva trasparente si è aperto, rivelando i pulsanti di controllo per la programmazione e il funzionamento manuale.

Pulsanti di controllo:

• P (Programma): Entra nella modalità di impostazione del programma.
• D+ (Giorno): Regola il giorno della settimana o il giorno del programma.
• H+ (Ora): Regola l'ora o l'ora del programma.
• M+ (Minuto): Regola i minuti o i minuti del programma.
• RIPRISTINA: Ripristina tutte le impostazioni ai valori predefiniti di fabbrica.
• MANUALE: Attiva/disattiva l'uscita.

5. Configurazione e installazione

5.1 Schema elettrico

Per un corretto collegamento, fare riferimento allo schema elettrico sul lato del dispositivo e all'illustrazione sottostante. Assicurarsi che tutti i collegamenti siano ben saldi.

Figura 5.1: Lato view dell'interruttore temporizzato che visualizza lo schema elettrico. I terminali 1 e 2 sono per l'ingresso di alimentazione (L e N). I terminali 3, 4 e 5 sono per l'uscita relè (Comune, Normalmente Aperto, Normalmente Chiuso).

• Terminal 1 e 2 (L, N): Collegare all'alimentazione principale (220 V CA per questo modello).
• Terminale 3 (NO - Normalmente aperto): Si collega al carico quando il timer è acceso.
• Terminale 4 (COM - Comune): Si collega a un lato del carico e all'alimentatore.
• Terminale 5 (NC - Normalmente chiuso): Si collega al carico quando il timer è OFF (meno comune per le applicazioni tipiche).

5.2 Accensione iniziale e ripristino

Alla prima accensione o dopo un lungo periodo di inattività, il display LCD potrebbe essere vuoto. La batteria interna fornisce backup per le impostazioni. Se il display non risponde o mostra caratteri illeggibili, premere il tasto RESET pulsante utilizzando un oggetto appuntito (ad esempio la punta di una penna). In questo modo verranno cancellate tutte le impostazioni e il timer verrà ripristinato allo stato predefinito.

5.3 Impostazione dell'ora e del giorno correnti

1. Premere il tasto P una volta il pulsante. Il display mostrerà l'impostazione dell'ora corrente.
2. Premere D+ per impostare il giorno corrente della settimana.
3. Premere H+ per impostare l'ora corrente.
4. Premere M+ per impostare il minuto corrente.
5. Premere il tasto P nuovamente il pulsante per uscire dalla modalità di impostazione dell'ora e tornare al funzionamento normale.

6. Istruzioni per l'uso

6.1 Programmazione dei cicli di accensione/spegnimento

Il timer supporta fino a 16 programmi di accensione/spegnimento. Ogni programma è composto da un orario di accensione e uno di spegnimento.

1. Premere il tasto P ripetutamente il pulsante finché sul display non compare "1 ON". Questo è il primo programma ON.
2. Premere D+ per selezionare il/i giorno/i per questo programma. Le opzioni includono singoli giorni, giorni feriali, fine settimana o tutti i 7 giorni.
3. Premere H+ per impostare l'ora desiderata per l'evento "ON".
4. Premere M+ per impostare il minuto desiderato per l'evento "ON".
5. Premere P di nuovo. Apparirà "1 OFF". Questo è il primo programma OFF.
6. Ripetere i passaggi da 2 a 4 per impostare il giorno/i, l'ora e i minuti per l'evento "OFF".
7. Continua a premere P per scorrere tra "2 ON", "2 OFF", fino a "16 ON", "16 OFF". Se non hai bisogno di tutti i 16 programmi, premi semplicemente P finché il display non torna all'ora corrente.
8. Per salvare e uscire dalla modalità di programmazione, premere il tasto P finché non viene visualizzata l'ora corrente.

6.2 Override manuale

IL MANUALE Il pulsante consente di ignorare temporaneamente o permanentemente le impostazioni programmate.

• Premere MANUALE una volta: alterna tra le modalità ON/AUTO/OFF.
• SOPRA: L'uscita è sempre attiva, ignorando i programmi.
• OFF: L'uscita è sempre OFF, ignorando i programmi.
• AUTO: Il timer funziona secondo i cicli di accensione/spegnimento programmati. Questa è la modalità di funzionamento standard.

7. Manutenzione

7.1 Sostituzione della batteria

Il timer include una batteria al litio CR2032 staccabile per mantenere le impostazioni di tempo e programma durante lo spegnimentotages. Se il display si oscura o si ripristina frequentemente, potrebbe essere necessario sostituire la batteria.

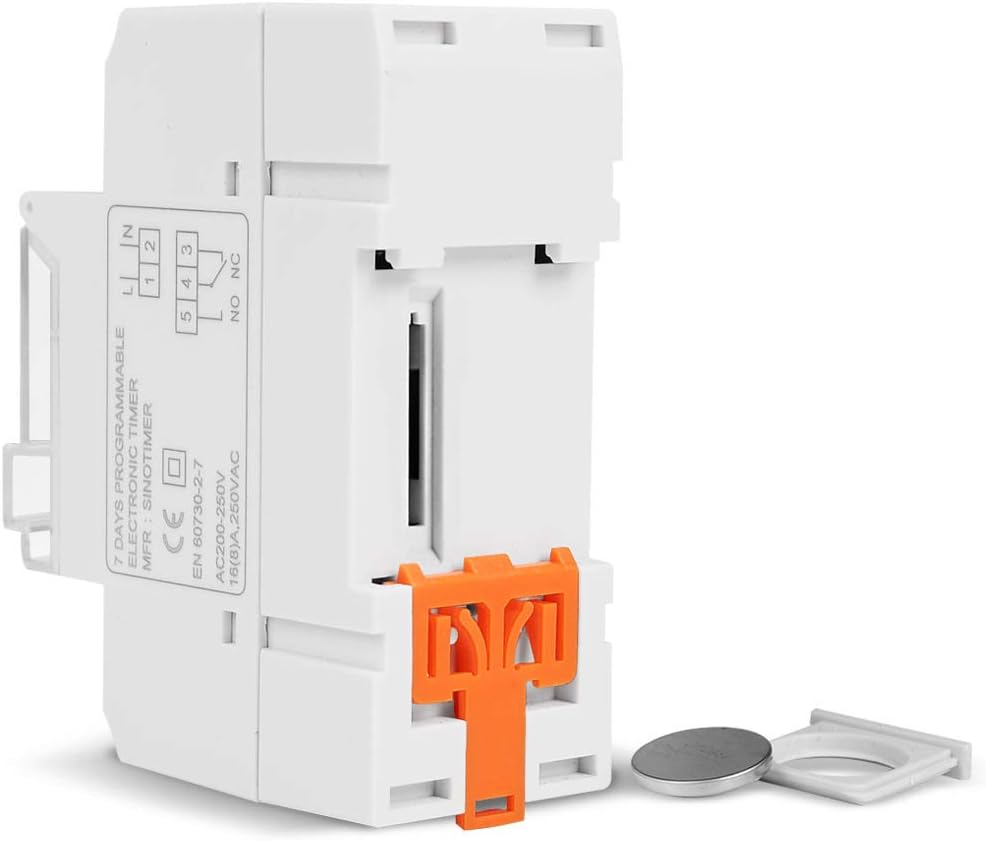

Figura 7.1: L'interruttore del timer è mostrato con il vano batteria aperto e una batteria al litio CR2032, a indicare il design della batteria rimovibile.

1. Scollegare l'alimentazione del timer prima di tentare di sostituire la batteria.
2. Individuare il vano batteria, solitamente sul lato o sul retro dell'unità.
3. Rimuovere con cautela la vecchia batteria CR2032.
4. Inserire una nuova batteria CR2032, assicurandosi che la polarità sia corretta (lato + rivolto verso l'alto).
5. Chiudere il vano batterie.
6. Ricollegare l'alimentazione e reimpostare l'ora e il giorno correnti, se necessario.

8. Risoluzione Dei Problemi

• Il display è vuoto:
  • Controllare i collegamenti dell'alimentazione (terminali 1 e 2).
  • Assicurarsi che la batteria interna sia carica o sostituirla se vecchia.
  • Premere il tasto RESET pulsante.
• I programmi non sono in esecuzione:
  • Assicurarsi che il timer sia in AUTO modalità (controllare sul display la presenza di "AUTO"). Premere MANUALE per scorrere le modalità.
  • Verificare che l'ora e il giorno correnti siano impostati correttamente.
  • Verificare che i programmi ON/OFF siano inseriti correttamente e abilitati per i giorni desiderati.
  • Verificare che il cablaggio al carico (terminali 3, 4, 5) sia corretto.
• Il timer si azzera inaspettatamente:
  • La batteria interna potrebbe essere scarica o esaurita. Sostituire la batteria CR2032.
  • Garantire un'alimentazione elettrica stabile all'unità.

9. Specifiche

Figura 9.1: Disegno quotato del SINOTIMER TM919A-2, che mostra le misure in centimetri di altezza, larghezza e profondità.

10. Garanzia e supporto

Informazioni specifiche sulla garanzia per il SINOTIMER TM919A-2 non sono fornite nei dettagli del prodotto. Per reclami in garanzia o supporto tecnico, contattare direttamente il rivenditore o il produttore. Conservare la ricevuta d'acquisto come prova d'acquisto.
