Manuale utente del supporto per doppio monitor MOUNT PRO

Introduzione

Questo manuale utente fornisce istruzioni dettagliate per il montaggio, il funzionamento e la manutenzione del supporto per doppio monitor MOUNT PRO. Progettato per il comfort ergonomico e una maggiore produttività, questo supporto da scrivania autoportante supporta due schermi fino a 27 pollici ciascuno, con una capacità di carico massima di 17.6 kg per braccio. Offre ampie possibilità di regolazione, tra cui inclinazione, rotazione, rotazione e altezza, per aiutarti a ottenere una visualizzazione ottimale. viewangolo di ing.

Contenuto della confezione

Verificare che tutti i componenti siano presenti prima di iniziare il montaggio. Se qualche componente risulta mancante o danneggiato, contattare l'assistenza clienti.

• Piastra di base
• Polo principale
• Gruppo braccio doppio monitor
• Piastre di montaggio VESA (2x)
• Clip di gestione dei cavi
• Kit hardware (viti, rondelle, distanziali)
• Chiavi a brugola (varie misure)

Immagine: tutti i componenti del supporto per doppio monitor MOUNT PRO, tra cui base, asta, bracci, piastre VESA e hardware.

Specifiche

Configurazione e installazione

Seguire attentamente questi passaggi per un corretto montaggio. Si consiglia di farsi assistere durante il montaggio dei monitor per evitare che si ribaltino.

1. Installazione del palo

Fissare il palo principale alla piastra di base utilizzando le viti e la chiave a brugola in dotazione. Assicurarsi che sia ben serrato per garantire la stabilità.

Immagine: Il palo principale fissato alla robusta base a V, che illustra le dimensioni complessive e l'intervallo di regolazione dell'altezza.

2. Installazione del braccio

Far scorrere il gruppo braccio per doppio monitor sul palo principale. Posizionarlo all'altezza desiderata e fissarlo utilizzando il meccanismo di bloccaggio. Per una regolazione ottimale, il braccio deve essere posizionato con la vite rivolta all'indietro.

3. Fissaggio della piastra VESA al monitor

Fissare una piastra di montaggio VESA sul retro di ciascun monitor utilizzando le viti appropriate presenti nel kit hardware. Assicurarsi che le viti siano serrate saldamente, ma non eccessivamente.

Immagine: Illustrazione dei modelli di montaggio VESA 75x75 mm e 100x100 mm sul retro di un monitor, a dimostrazione della compatibilità.

4. Montaggio dei monitor

Attenzione: durante l'installazione dei monitor, appenderli entrambi contemporaneamente al braccio per evitare il rischio di ribaltamento. Assicurarsi che i due bracci siano bilanciati durante l'uso.

Far scorrere con cautela i monitor (con le piastre VESA montate) sulle estremità dei bracci. Fissarli con i dadi o le viti forniti.

5. Gestione dei cavi

Utilizza le clip di gestione cavi integrate lungo i bracci e l'asta per instradare i cavi di alimentazione e AV. Questo aiuta a mantenere uno spazio di lavoro pulito e organizzato.

Immagine: Posteriore view del supporto per doppio monitor che mostra i cavi ordinatamente organizzati utilizzando le clip di gestione dei cavi integrate lungo i bracci e il palo centrale.

Videoguida all'installazione

Istruzioni per l'uso e regolazioni

Il supporto per doppio monitor MOUNT PRO offre una varietà di regolazioni per personalizzare il tuo viewesperienza di allenamento e promuovere una postura ergonomica.

Regolazione dell'altezza

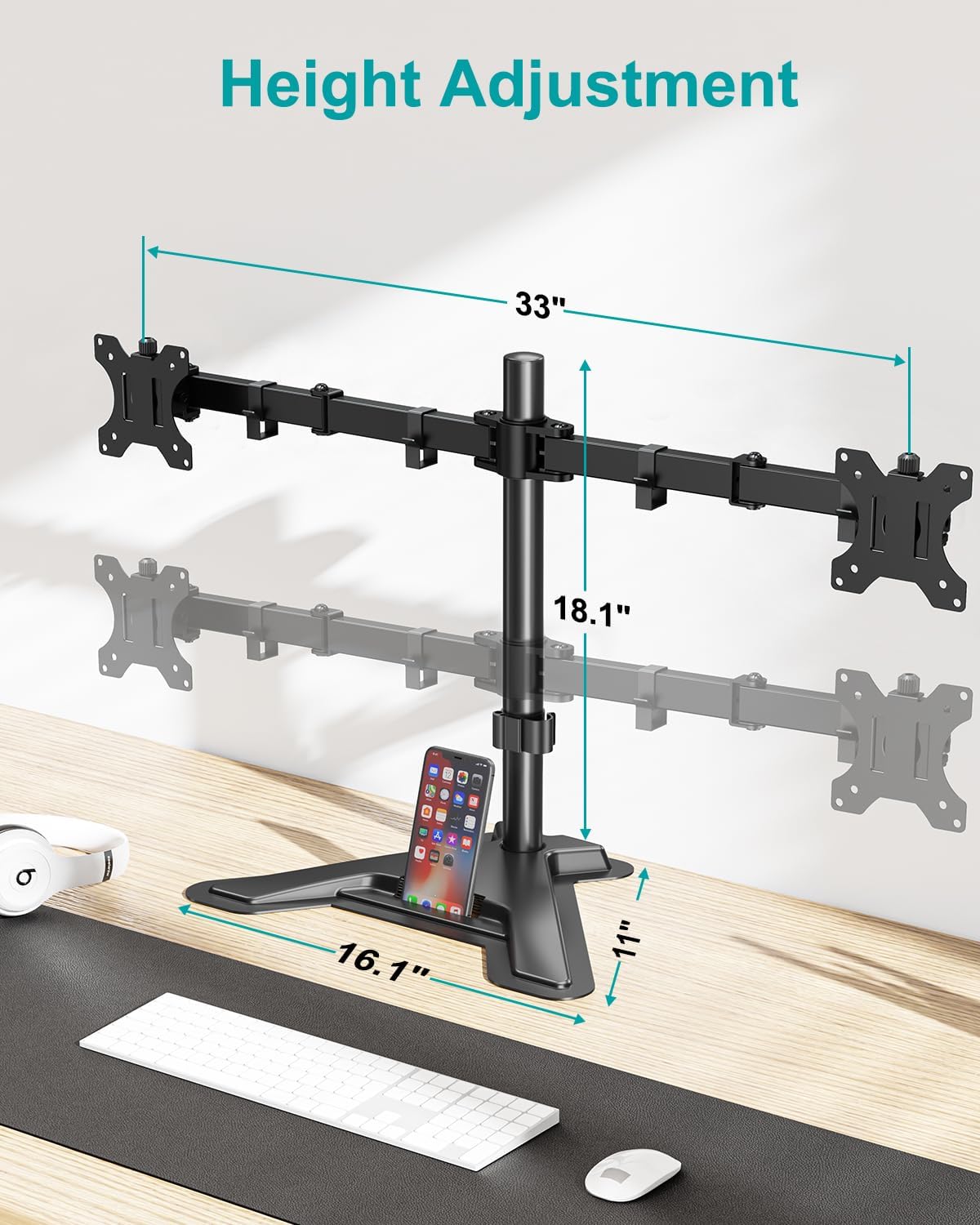

Regolare l'altezza dei bracci del monitor lungo il palo principale per raggiungere il livello degli occhi preferito viewing. Il supporto consente la regolazione dell'altezza fino a 18.1 pollici.

Immagine: un utente mostra una posizione ergonomica comoda con i monitor regolati all'altezza ottimale tramite il supporto.

Regolazione dell'inclinazione

Ogni monitor può essere inclinato da -90° a +70° per ridurre l'abbagliamento e ottimizzare viewangoli di inclinazione. Allentare la manopola di inclinazione, regolare e quindi serrare nuovamente.

Immagine: rappresentazione visiva della capacità del supporto del monitor di ruotare di 360 gradi e inclinarsi da -90 a +70 gradi.

Regolazione della rotazione

Ruota i tuoi monitor da -90° a +90° per condividere lo schermo con altri o adattarlo a diverse attività.

Immagine: una dimostrazione della capacità di rotazione del supporto per monitor, che consente di inclinare i monitor fino a 90 gradi in entrambe le direzioni.

Rotazione

Ruota i tuoi monitor di 360° per passare senza sforzo dall'orientamento orizzontale a quello verticale.

Immagine: Sono possibili diverse configurazioni dello schermo con il supporto per doppio monitor, tra cui orientamento orizzontale-orizzontale, verticale-verticale e misto.

Caratteristica finitaview Video

Manutenzione

Per garantire la longevità e le prestazioni ottimali del supporto per doppio monitor MOUNT PRO, seguire queste linee guida per la manutenzione:

• Pulizia: Pulire regolarmente il supporto con un panno morbido eamp panno. Evitare l'uso di detergenti abrasivi o solventi, poiché potrebbero danneggiare la finitura.
• Controllo di tenuta: Controllare periodicamente tutte le viti e i collegamenti per assicurarsi che siano ben serrati. Se necessario, serrarli nuovamente per mantenere la stabilità ed evitare oscillazioni.
• Lubrificazione: Le articolazioni sono progettate per un movimento fluido e generalmente non richiedono lubrificazione. Se il movimento diventa rigido, è possibile applicare una piccola quantità di lubrificante a base di silicone sui punti di articolazione.
• Capacità di peso: Non superare la capacità massima di carico di 17.6 kg per braccio. Il sovraccarico può danneggiare il supporto e i monitor.
• Monitorare il saldo: Assicurarsi sempre che il peso dei monitor sia distribuito uniformemente sui bracci per mantenere l'equilibrio ed evitare ribaltamenti.

Risoluzione dei problemi

Se riscontri problemi con il supporto per doppio monitor MOUNT PRO, fai riferimento ai seguenti problemi comuni e alle relative soluzioni:

• Il supporto è traballante:
  • Assicurarsi che il palo principale sia fissato saldamente alla piastra di base.
  • Verificare che i bracci del monitor siano ben serratiampal polo principale.
  • Verificare che i monitor siano correttamente bilanciati sui bracci.
  • Verificare che la superficie della scrivania sia stabile e piana.
• I monitor si inclinano avanti/indietro:
  • Stringere la manopola di regolazione dell'inclinazione sulla piastra di montaggio VESA.
  • Assicurarsi che il peso del monitor non superi i 17.6 libbre per braccio.
• Difficoltà nella regolazione dell'altezza/rotazione/inclinazione:
  • Allentare leggermente le viti o le manopole di regolazione corrispondenti prima di tentare di spostare, quindi serrarle nuovamente una volta in posizione.
  • Non forzare le regolazioni. Se un giunto è bloccato, verificare la presenza di ostruzioni o consultare il manuale utente per i punti di regolazione specifici.
• I monitor non sono livellati:
  • Regolare l'altezza di ciascun braccio in modo indipendente sul palo principale finché entrambi i monitor non sono a livello.
  • Assicurarsi che le piastre VESA siano montate dritte sul retro dei monitor.

Se il problema persiste, contattare l'assistenza clienti MOUNT PRO per ulteriore assistenza.

Informazioni sulla sicurezza

Si prega di leggere attentamente tutte le avvertenze di sicurezza prima di installare e utilizzare questo prodotto. La mancata osservanza di queste istruzioni può causare danni materiali, lesioni gravi o morte.

• Non installare questo prodotto se non si comprendono chiaramente le istruzioni.
• Assicurarsi che la superficie di montaggio possa sostenere in modo sicuro il peso combinato del supporto e dei monitor.
• Non superare la capacità di carico massima di 17.6 libbre per braccio.
• Tenere le parti piccole lontano dalla portata dei bambini per evitare rischi di soffocamento.
• Utilizzare solo l'hardware fornito. Non utilizzare parti danneggiate.
• Assicurarsi sempre che i monitor siano fissati saldamente alle piastre e ai bracci VESA prima di riporliasing loro.
• Durante la regolazione, tenere saldamente il monitor per evitare cadute accidentali.
• Evitare di estendere le braccia troppo in avanti o indietro senza un corretto equilibrio, poiché ciò potrebbe causare il ribaltamento del supporto.

Garanzia e supporto

Per informazioni dettagliate sulla garanzia e sull'assistenza clienti, fare riferimento al sito ufficiale MOUNT PRO websito o il manuale utente completo in PDF.

Puoi scaricare il Manuale Utente ufficiale (PDF) Qui.

Per ulteriore supporto o richieste, visitare il Negozio MOUNT PRO su Amazon.
