1. Introduzione
This manual provides detailed instructions for the installation, operation, and maintenance of your GUZARE GR-305 Marine Bluetooth Stereo Receiver. Please read this manual thoroughly before using the product to ensure proper function and longevity. This device is designed for marine and outdoor environments, offering robust performance and connectivity.
2. Caratteristiche del prodotto
- Connettività Bluetooth: Stream and control music wirelessly from your smartphone or MP3 player, supporting apps like Spotify and Pandora.
- Impermeabile e resistente alle intemperie: Designed with IP66 water resistance, featuring front panel UV coating and a PC board with conformal coating for durability in harsh environments.
- Uscita ad alta potenza: Built-in 4 x 72 Watt peak high-powered amplifier (28W x 4 RMS) with over-high pressure protection.
- Dissipazione efficiente del calore: Equipped with a large heat sink to effectively manage temperature, supporting up to 4 x 6.5-inch speakers without overheating concerns.
- Molteplici opzioni di riproduzione multimediale: Enjoy music via Bluetooth, USB port, or tune into AM/FM radio stations. USB charging is also available.
- No CD/DVD Mechanism: Streamlined design without a CD or DVD player.
Figure 2.1: The GUZARE GR-305 receiver shown installed in different vehicle types, highlighting its versatility.
Figure 2.2: Displaying the IPX6 water resistance rating and 180 Watts peak power, indicating suitability for marine environments and high audio output.
3. Contenuto della confezione
Verifica che tutti gli articoli elencati di seguito siano inclusi nel tuo pacchetto:
- 1 x GR-305 Marine Bluetooth Stereo Receiver
- 1 x cablaggio
- 2 dadi di installazione
- 1 cavo di prolunga USB
- 1 x Manuale di istruzioni
- 1 staffe a U
Figure 3.1: Visual representation of all components included in the GR-305 product package.
4. Installazione
4.1 Schema elettrico
Fare riferimento allo schema seguente per i collegamenti elettrici corretti. Assicurarsi che tutti i collegamenti siano sicuri e isolati per evitare cortocircuiti.
Figure 4.1: Detailed wiring connections for the GR-305 unit, including audio inputs/outputs, power, and antenna.
4.2 Dimensioni
The GR-305 is designed to fit a standard gauge (tachometer) opening. Use the following dimensions for precise installation planning.

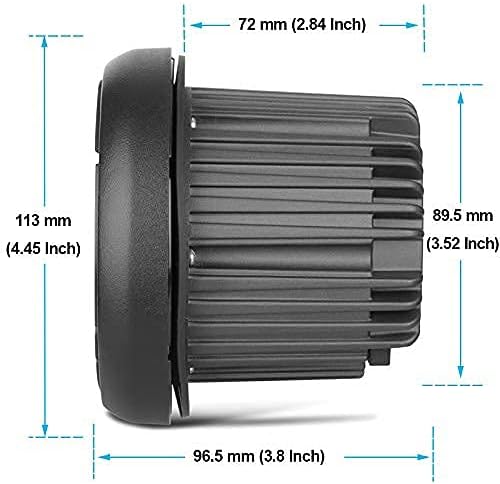

Figure 4.2: Physical dimensions of the GR-305 receiver, useful for mounting and space allocation.
4.3 Montaggio
Mount the unit securely using the provided U bracket and installation nuts. Ensure adequate ventilation around the heat sink for optimal performance.
5. Istruzioni per l'uso
5.1 Controlli di base
- Power (POW) Button: Premere per accendere o spegnere l'unità.
- Pulsanti del volume (+/-): Regola il livello di uscita audio.
- Pulsante Modalità: Cycle through available sources: FM/AM Radio, Bluetooth, USB, AUX-IN.
- Pulsante della fascia: In FM/AM mode, switch between radio bands (FM1, FM2, FM3, AM1, AM2).
- APS Button: Auto Program Store for radio stations.
- Track Skip (◀◀ / ▶▶) Buttons: Skip tracks in USB/Bluetooth mode; seek stations in FM/AM mode.
- Play/Pause (▶||) Button: Play or pause media in USB/Bluetooth mode.
5.2 Funzionamento Bluetooth
- Turn on the GR-305 receiver.
- Premere il tasto Modalità button until "BT streaming" appears on the display.
- Sul tuo dispositivo mobile, attiva il Bluetooth e cerca i dispositivi disponibili.
- Select "GR305" from the list to pair. Once connected, the display will show "CONN. OK".
- Start playing audio from your device. Use the receiver's controls or your device to manage playback (play/pause, skip tracks, volume).
Video 5.1: Demonstration of Bluetooth pairing and audio streaming with the GUZARE GR-305 receiver.
5.3 Funzionamento della radio FM/AM
- Premere il tasto Modalità pulsante per selezionare la radio FM o AM.
- Premere il tasto Banda button to cycle through FM1, FM2, FM3, AM1, AM2 bands.
- Utilizzare il Track Skip (◀◀ / ▶▶) buttons to manually seek for stations.
- Premere e tenere premuto il tasto APS pulsante per eseguire automaticamente la scansione e la memorizzazione delle stazioni più potenti.
5.4 Riproduzione USB
- Inserisci un'unità USB contenente MP3 files nella porta USB.
- Premere il tasto Modalità button to select USB source. The unit will automatically begin playing.
- Utilizzare il Track Skip (◀◀ / ▶▶) pulsanti per navigare tra le tracce.
- Premere il tasto Riproduci/Pausa (▶||) per mettere in pausa o riprendere la riproduzione.
5.5 Funzionamento dell'ingresso AUX
- Connect an external audio device to the AUX-IN port using a 3.5mm audio cable.
- Premere il tasto Modalità button to select AUX-IN source.
- Controlla la riproduzione direttamente dal tuo dispositivo esterno collegato.
Video 5.2: A demonstration of the GUZARE GR-305's various functions, including Bluetooth, FM/AM radio, and USB playback.
6. Manutenzione
- Pulizia: Utilizzare un morbido, damp cloth to clean the unit. Avoid abrasive cleaners or solvents.
- Resistenza all'acqua: While the unit is IP66 water resistant, avoid prolonged submersion or high-pressure water jets. Ensure all caps and covers are securely closed.
- Connessioni: Controllare periodicamente tutti i collegamenti elettrici per verificare che non siano corrosi o allentati, soprattutto in ambienti marini.
7. Risoluzione Dei Problemi
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Nessun potere | Collegamento di alimentazione allentato; fusibile bruciato | Controllare il cablaggio di alimentazione; sostituire il fusibile se necessario |
| Nessun suono | Volume too low; Mute activated; Incorrect source selected; Loose speaker connections | Increase volume; Deactivate mute; Select correct source; Check speaker wiring |
| Il Bluetooth non si connette | Dispositivo non in modalità di associazione; Dispositivo selezionato non corretto; Interferenza | Ensure receiver is in Bluetooth mode; Select "GR305" on your device; Move closer to the unit |
| Problemi di riproduzione USB | Non supportato file format; Corrupt USB drive; Loose USB connection | Ensure MP3 format; Try a different USB drive; Reinsert USB drive securely |
| Radio statica/scarsa ricezione | Weak signal; Antenna not connected; Interference | Extend antenna; Check antenna connection; Move away from interference sources |
8. Specifiche
| Caratteristica | Specificazione |
|---|---|
| Numero di modello | GR-305 |
| Dimensioni del prodotto | 4.45 x 4.45 x 3.82 pollici |
| Peso dell'articolo | 1.98 libbre (900 grammi) |
| Marca | GUZZARE |
| Tecnologia di connettività | USB, Bluetooth |
| Tipo di controllore | Android (compatibile) |
| Caratteristica speciale | Spotify (compatible) |
| Dispositivi compatibili | Smartphone, Personal Computer, Speaker |
| Tipo di connettore | Jack da 3.5 mm, RCA, USB |
| Codifica audio | Stereo |
| Modalità di uscita audio | Stereo |
| Colore | Nero |
| Produttore | GUZZARE |
| Data prima disponibilità | 5 marzo 2021 |
9. Garanzia e supporto
This GUZARE GR-305 Marine Bluetooth Stereo Receiver comes with a standard manufacturer's warranty. For specific warranty details, please refer to the warranty card included in your package or contact GUZARE customer support. If you encounter any issues not covered in this manual, or require further assistance, please reach out to our support team through the contact information provided on the GUZARE official websito o sulla tua piattaforma di acquisto.
