DEWINNER 20V 2.0Ah Battery Jigsaw User Manual

1. Introduzione

Thank you for choosing the DEWINNER 20V 2.0Ah Battery Jigsaw. This manual provides important information regarding the safe operation, setup, maintenance, and troubleshooting of your new tool. Please read this manual thoroughly before using the jigsaw and keep it for future reference.

The DEWINNER 20V Jigsaw, shown with its included 2.0Ah battery, charger, and various saw blades. This image highlights the overall design and key components of the tool.

2. Importanti istruzioni di sicurezza

Quando si utilizzano utensili elettrici, seguire sempre le precauzioni di sicurezza di base per ridurre il rischio di incendi, scosse elettriche e lesioni personali.

• Sicurezza dell'area di lavoro: Mantenete l'area di lavoro pulita e ben illuminata. Aree disordinate o buie possono favorire incidenti. Non utilizzate utensili elettrici in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili.
• Sicurezza elettrica: Evitare il contatto del corpo con superfici messe a terra. Non esporre gli elettroutensili alla pioggia o all'umidità.
• Sicurezza personale: Indossare sempre protezioni per gli occhi. Utilizzare protezioni acustiche quando si lavora per periodi prolungati. Vestirsi in modo appropriato; evitare abiti larghi o gioielli.
• Uso e cura dello strumento: Non forzare l'utensile elettrico. Utilizzare l'utensile elettrico corretto per l'applicazione desiderata. Scollegare la spina dalla fonte di alimentazione e/o rimuovere la batteria prima di effettuare qualsiasi regolazione, sostituire accessori o riporre l'utensile elettrico.
• Uso e cura dello strumento batteria: Ricaricare solo con il caricabatterie specificato dal produttore. Utilizzare gli elettroutensili solo con batterie specificamente progettate.

3. Contenuto della confezione

Dopo aver aperto la confezione, verificare che tutti gli articoli elencati di seguito siano presenti e integri:

• 1 x DEWINNER Jigsaw
• 5 lame per sega (vari tipi per legno, metallo, PVC)
• 1 x caricabatterie rapido
• 1 batteria agli ioni di litio da 2.0 Ah
• 1 x paio di guanti
• Casella degli strumenti 1 x

4. Caratteristiche del prodotto

• Accurate 45° Bevel Cut: Adjustable aluminum footplate allows for precise bevel cuts up to 45 degrees.
• 4-Bit Orbital Action: Four orbital settings to adjust cutting mode for different materials, enhancing cutting efficiency and speed.
• 0-2400 SPM Variable Speed: Variable speed trigger provides maximum control for excellent cuts across various project types.
• Tool-Free Quick Blade Change: Enables fast and easy blade changes without the need for additional tools.
• Luci a LED integrate: Illuminates the cutting area, improving visibility and cutting accuracy in dark environments.

5. Impostazione

5.1. Installazione e ricarica della batteria

The DEWINNER Jigsaw is powered by a 20V 2.0Ah Lithium-ion battery. Ensure the battery is fully charged before first use.

• To install the battery, align the battery pack with the tool's battery slot and slide it in until it clicks into place.
• Per rimuoverla, premere il pulsante di rilascio della batteria e farla scorrere fuori.
• Connect the quick charger to a power outlet and insert the battery. The charger indicator lights will show the charging status. A full charge typically takes 2 hours, providing approximately 4 hours of work time depending on usage.

The 2000mAh Lithium-ion battery features an LED indicator for charge level, a 2-hour full charge time, and up to 4 hours of work time, ensuring long-lasting performance.

5.2. Installazione/sostituzione delle lame della sega

The jigsaw features a tool-free quick blade change system.

1. Assicurarsi che l'utensile sia scollegato dalla batteria.
2. Individuare la lama clamp lever on the front of the jigsaw. Toggle the knob to open the blade clamp.
3. Insert the desired saw blade into the blade holder with the teeth facing forward. Ensure the blade is fully seated.
4. Sganciare la lama clamp lever to secure the blade. Gently pull on the blade to ensure it is firmly locked in place.

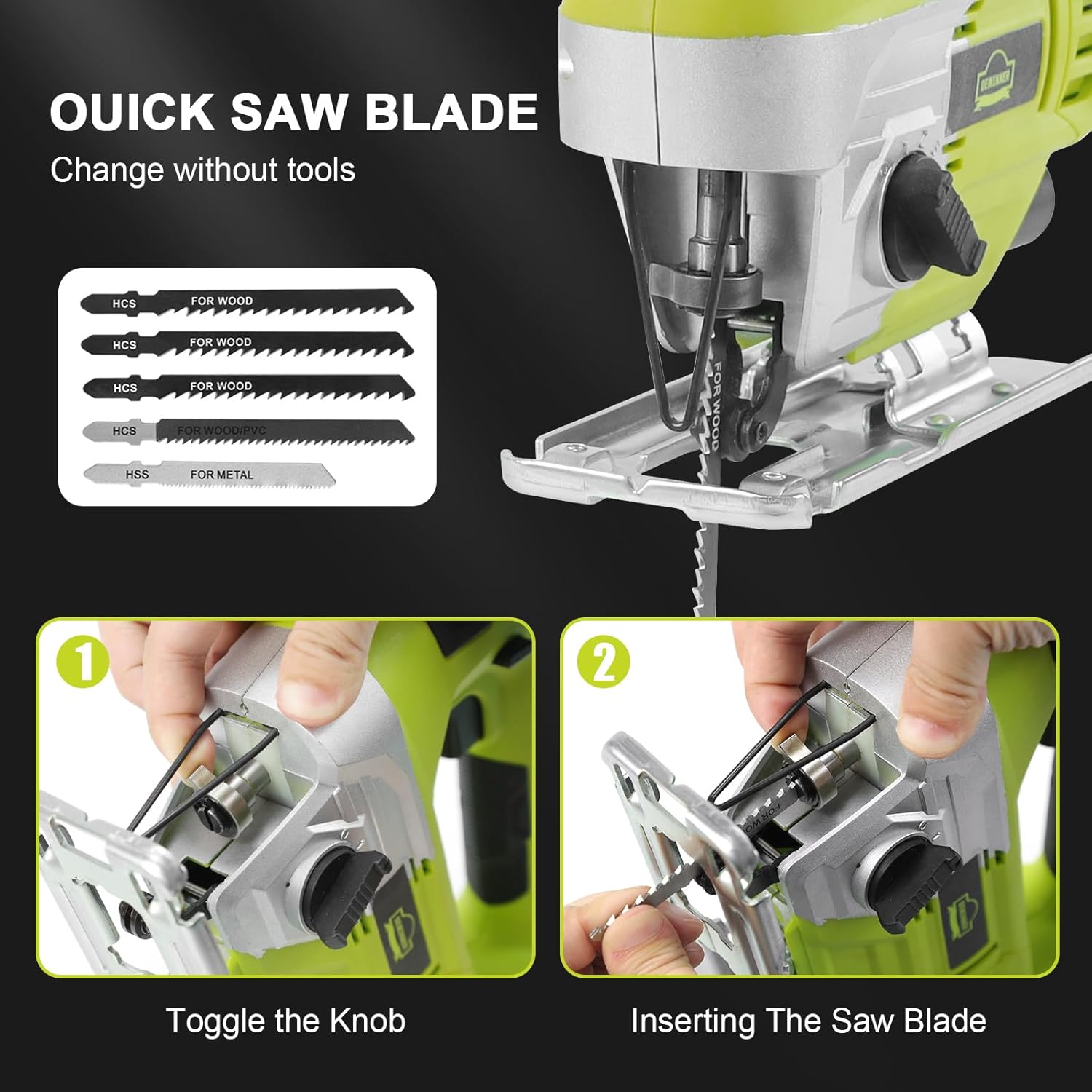

This image illustrates the simple, two-step process for the tool-free quick saw blade change: first, toggle the knob to open the clamp, and then insert the saw blade.

5.3. Regolazione dell'angolo di smusso

La piastra di base può essere inclinata per tagli smussati fino a 45 gradi.

1. Loosen the screws on the base plate using an appropriate tool.
2. Adjust the base plate to the desired angle (0° to 45°).
3. Stringere saldamente le viti per fissare la piastra di base in posizione.

This visual guide demonstrates how to achieve a +45° bevel cut by loosening screws, tilting the jigsaw's base plate to the desired angle, and then tightening the screws to secure it.

6. Istruzioni per l'uso

6.1. Accensione/Spegnimento

To start the jigsaw, press the variable speed trigger. The cutting speed is controlled by the amount of pressure applied to the trigger. To stop, release the trigger.

6.2. Adjusting Orbital Action

The jigsaw features 4 orbital settings (0-3) to optimize cutting performance for different materials and applications.

• Impostazione 0 (taglio dritto): For fine, clean cuts in wood, plastic, and plywood.
• Impostazione 1: For cutting low-carbon steel, aluminum, and hard wood.
• Impostazione 2: For faster cutting in wood, aluminum, low-carbon steel, and plywood.
• Impostazione 3: For very fast cutting in wood and plywood.

Rotate the orbital action selector knob to choose the desired setting.

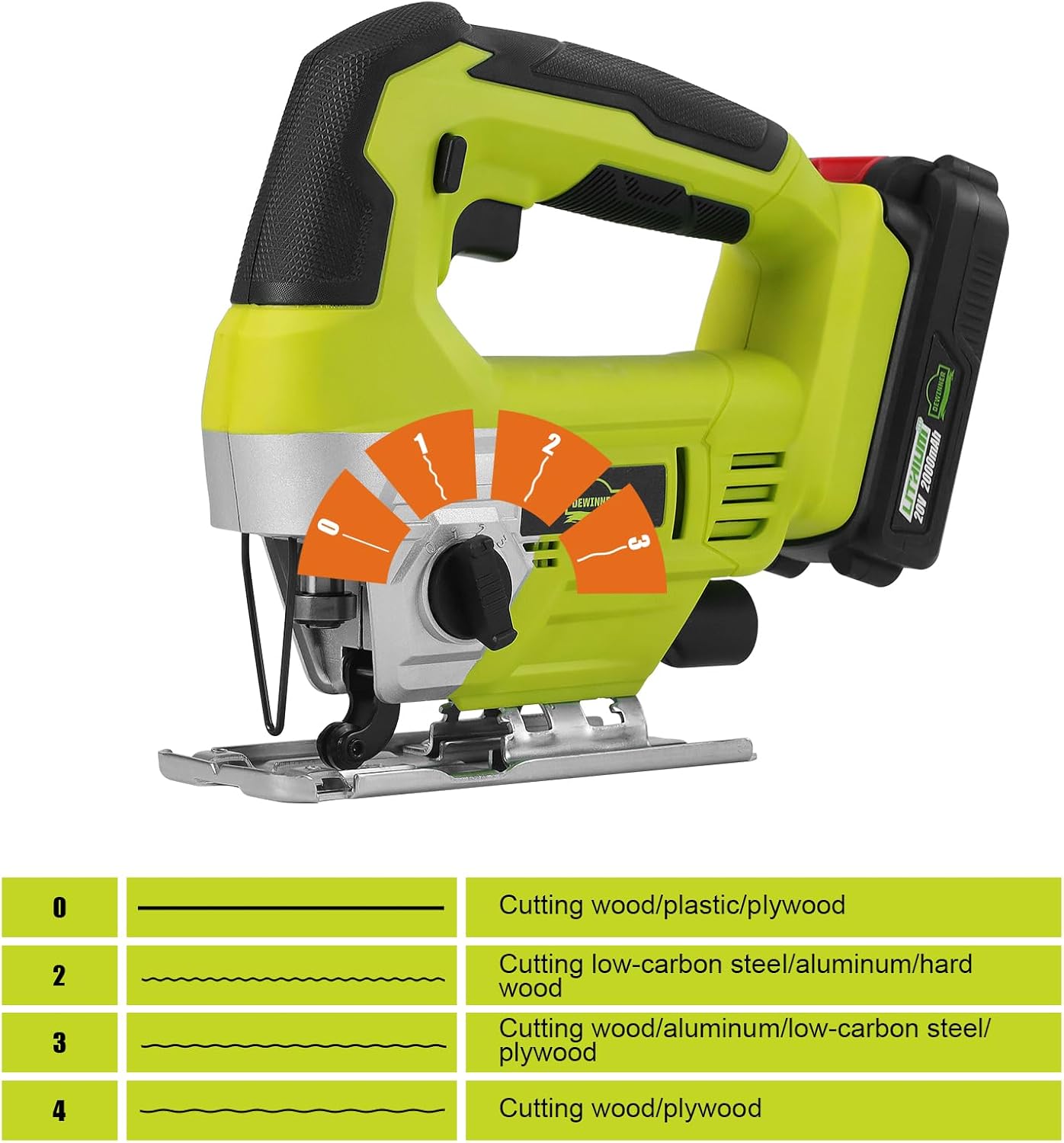

This diagram illustrates the four orbital action settings (0-3) and their recommended uses for cutting various materials like wood, plastic, plywood, low-carbon steel, aluminum, and hard wood.

6.3. Tecniche di taglio

Assicurarsi sempre che il pezzo in lavorazione sia ben chiusoamped before cutting. Apply steady, even pressure and allow the blade to do the work.

This image demonstrates both straight cutting and bevel cutting techniques that can be performed with the DEWINNER jigsaw, showcasing la sua versatilità.

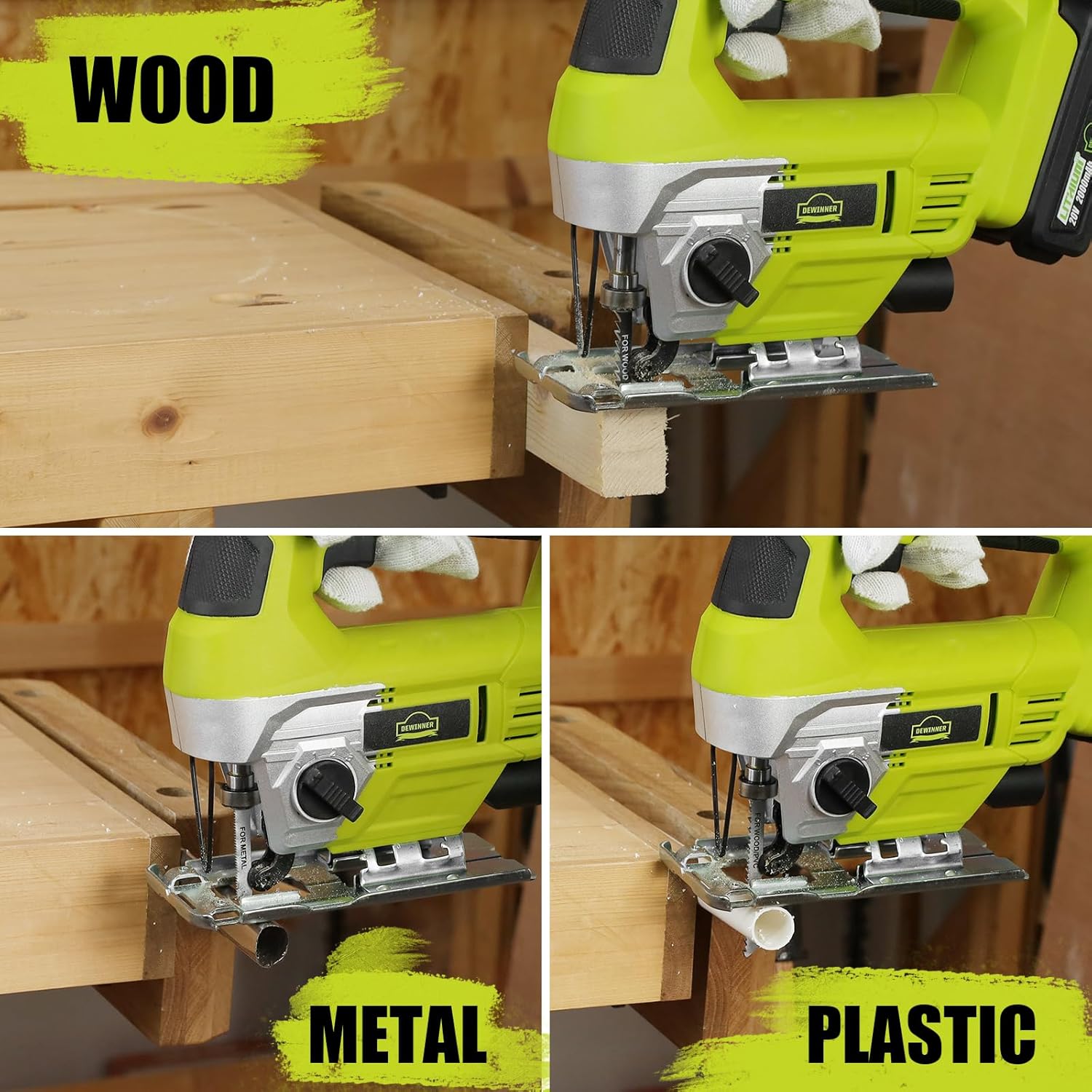

The DEWINNER jigsaw is capable of cutting various materials, as shown in these examples of cutting wood, metal, and plastic.

6.4. Using LED Lights

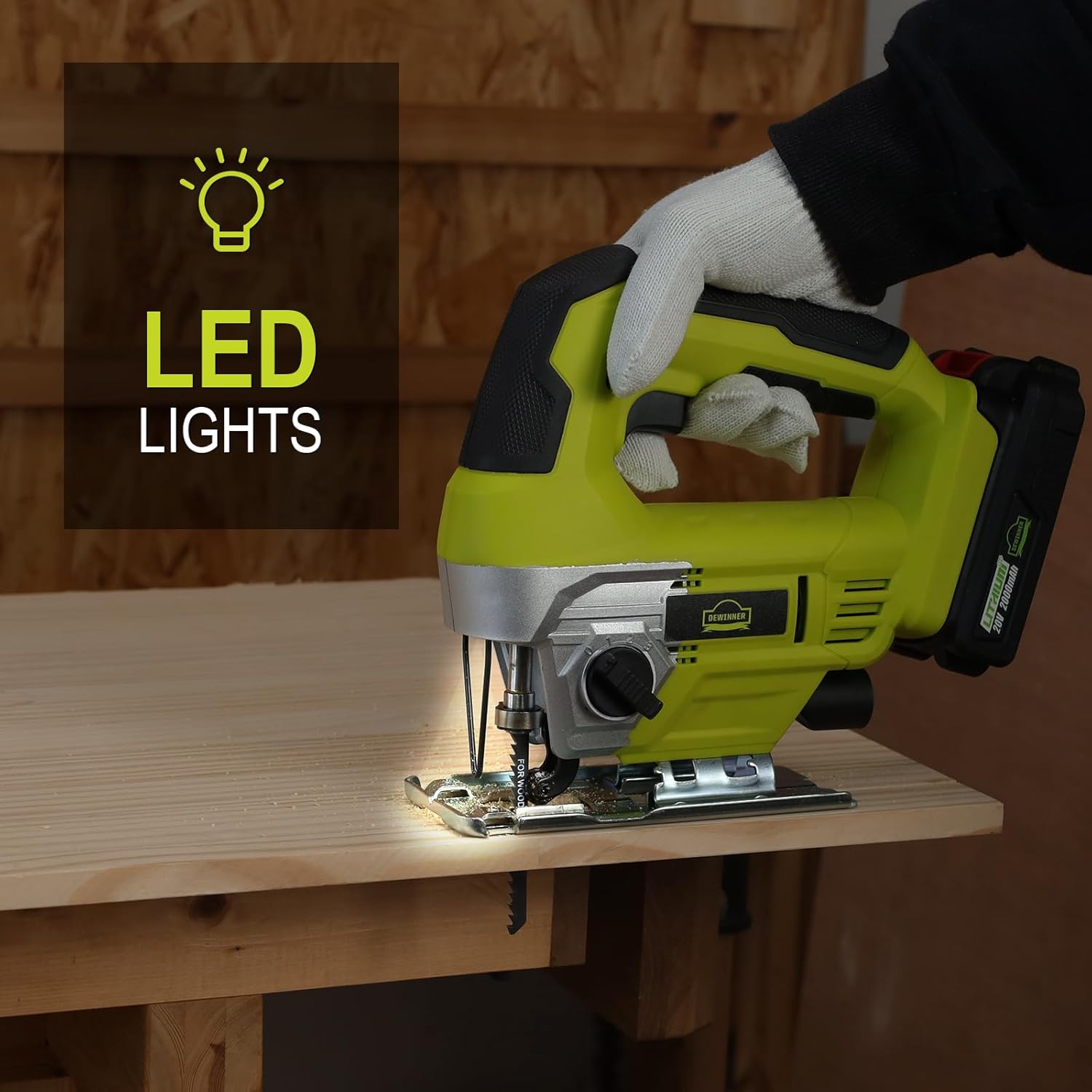

The integrated LED lights automatically illuminate the cutting line when the trigger is pressed, providing improved visibility in dimly lit areas.

The integrated LED lights on the DEWINNER jigsaw provide clear illumination of the cutting path, enhancing precision and safety during operation.

7. Manutenzione

Una manutenzione regolare garantisce prestazioni ottimali e prolunga la durata del tuo utensile.

• Pulizia: Dopo ogni utilizzo, pulire l'utensile con un panno morbido eamp panno. Non utilizzare prodotti chimici aggressivi o detergenti abrasivi. Assicurarsi che le aperture di ventilazione siano libere da polvere e detriti.
• Cura della lama: Inspect saw blades before each use for sharpness and damage. Replace dull or damaged blades immediately.
• Magazzinaggio: Store the jigsaw and its accessories in the provided tool box, in a dry, secure place, out of reach of children.
• Cura della batteria: Conservare le batterie in un luogo fresco e asciutto. Non conservare batterie completamente scariche per periodi prolungati.

8. Risoluzione Dei Problemi

If you encounter issues with your DEWINNER Jigsaw, refer to the table below for common problems and solutions.

9. Specifiche tecniche

10. Garanzia e supporto

DEWINNER products are manufactured to high-quality standards and are guaranteed against manufacturing defects. For warranty claims, technical support, or replacement parts, please contact DEWINNER customer service through the retailer where the product was purchased or visit the official DEWINNER websito per le informazioni di contatto.

Conservare la prova d'acquisto per la convalida della garanzia.
