BENNING CM 2-1 True RMS Current Clamp Manuale dell'utente del multimetro

1. Introduzione

The BENNING CM 2-1 is a True RMS current clamp multimeter designed for precise electrical measurements in various applications. This device offers accurate current measurement up to 400 A AC/DC and voltage measurement up to 600 V AC/DC. Key features include an AutoV function with low input impedance (LoZ) to suppress reactive voltage and a low pass filter (HFR high frequency suppression) for measurements on clocked motor drives. It is rated for measurement categories CAT IV 300 V and CAT III 600 V, ensuring safety and reliability.

2. Informazioni sulla sicurezza

WARNING: Read and understand all safety information and operating instructions before using this instrument. Failure to follow these instructions could result in severe injury or death.

• Always adhere to local and national safety regulations.
• Non utilizzare il multimetro se appare danneggiato o se l'isolamento dei puntali di prova è compromesso.
• Prima di effettuare qualsiasi misurazione, assicurarsi di aver selezionato la funzione e l'intervallo corretti.
• Non superare i limiti massimi di input per nessuna funzione.
• Siate cauti quando lavorate con voltages above 30 V AC RMS, 42 V AC peak, or 60 V DC, as these pose a shock hazard.
• Scollegare sempre i puntali di prova dal circuito prima di modificare l'interruttore di funzione.
• Per garantire letture accurate, sostituire le batterie quando compare l'indicatore di batteria scarica.
• The device is rated CAT IV 300 V and CAT III 600 V. Understand these categories and use the meter only in appropriate environments.

3. Contenuto della confezione

Verificare che tutti gli articoli siano presenti e integri al momento del disimballaggio:

• BENNING CM 2-1 True RMS Current Clamp Multimetro
• Protective carrying bag
• Set di cavi di prova (rosso e nero)
• 2 batterie AAA (preinstallate o incluse separatamente)

Image 3.1: The BENNING CM 2-1 multimeter shown with its protective carrying bag and test leads.

4. Prodotto finitoview

The BENNING CM 2-1 features a compact design with a clear digital display, a rotary function switch, and control buttons for various measurement modes.

4.1. Controlli e display

• Clamp Mascella: Per la misurazione della corrente AC/DC senza contatto.
• Interruttore rotante: Selects measurement functions (OFF, LoZ, AutoV, V~, V-, Hz, Ω, A~, A-).
• HOLD/MIN MAX Button: Freezes the current reading or displays minimum/maximum values.
• AC/DC HFR/ZERO Button: Toggles between AC/DC current, activates the low pass filter (HFR), or zeros the DC current reading.
• Display: Digital readout for measurement values, units, and indicators.
• Input Jacks (COM, VΩ): Per collegare i puntali di prova per voltage, resistance, and other measurements.

5. Impostazione

5.1. Installazione della batteria

The BENNING CM 2-1 requires 2 AAA batteries. These are typically included with the device.

1. Assicurarsi che il multimetro sia spento.
2. Individuare il vano batteria sul retro del dispositivo.
3. Utilizzare un cacciavite per aprire il coperchio del vano batteria.
4. Inserire le 2 batterie AAA rispettando la polarità corretta (+/-) come indicato all'interno del vano.
5. Riposizionare il coperchio del vano batteria e fissarlo con la vite.

6. Istruzioni per l'uso

6.1. Misurazione della corrente CA/CC (Clamp)

To measure AC or DC current without breaking the circuit:

1. Turn the rotary switch to the “A~” or “A-” position.
2. Press the AC/DC HFR/ZERO button to select AC or DC current if necessary. For DC current, press and hold to zero the display before measurement.
3. Aprire il clamp ganasce e racchiudere un singolo conduttore. Assicurarsi che la ganascia sia completamente chiusa.
4. Leggere il valore corrente sul display.

Image 6.1: The multimeter measuring current by clamping around a single conductor in an electrical panel.

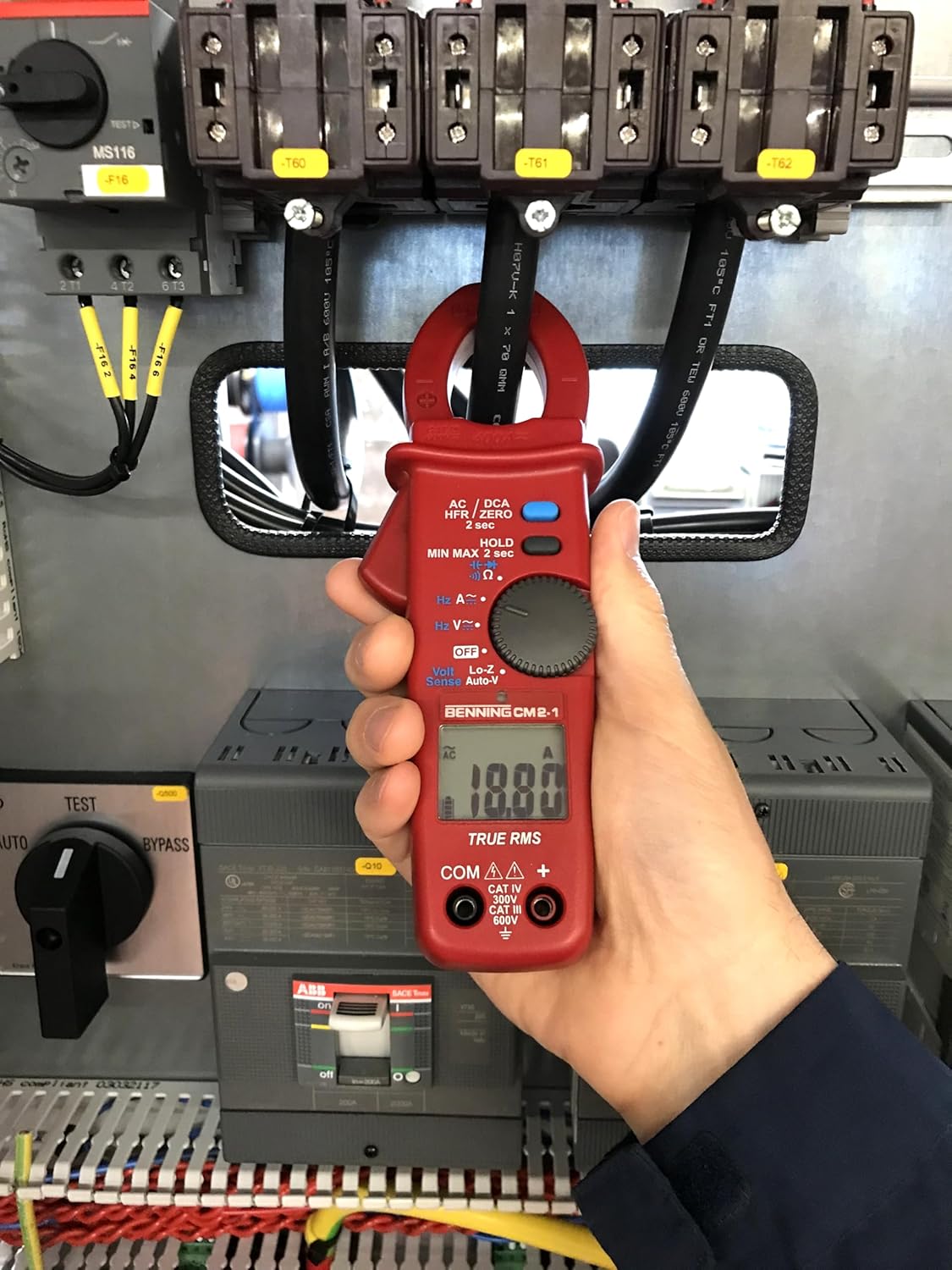

Image 6.2: A close-up of the BENNING CM 2-1 displaying a current measurement of 10.07 A.

6.2. Vol. AC/DCtage Misurazione

Per misurare il volume AC o DCtage:

1. Insert the red test lead into the VΩ jack and the black test lead into the COM jack.
2. Turn the rotary switch to the “V~” for AC voltage or “V-” for DC voltage.
3. Collegare le sonde di prova al circuito o al componente da misurare.
4. Leggi il vol.tage valore sul display.

Image 6.3: The multimeter measuring voltage using test leads connected to terminals within an electrical cabinet.

Image 6.4: A close-up of the BENNING CM 2-1 displaying a voltage measurement of 124.00 V.

6.3. AutoV Function (LoZ)

The AutoV function with low input impedance (LoZ) helps to suppress 'ghost voltages' or 'reactive voltages' that can appear on unused wires or open circuits due to capacitive coupling. To use:

1. Insert the red test lead into the VΩ jack and the black test lead into the COM jack.
2. Turn the rotary switch to the “LoZ” position. The meter will automatically detect AC or DC voltage.
3. Connect the test probes across the circuit.
4. Leggi il vol.tage valore sul display.

6.4. Low Pass Filter (HFR)

The HFR (High Frequency Rejection) low pass filter is used for stable and accurate measurements on variable frequency drives (VFDs) or other noisy electrical environments. To activate:

1. Select the desired AC current (A~) or AC voltagfunzione e (V~).
2. Press and hold the AC/DC HFR/ZERO button until “HFR” appears on the display.
3. Proceed with your measurement as usual. The filter will suppress high-frequency noise components.

7. Manutenzione

7.1. Pulizia

Pulisci la custodia con l'adamp panno e detergente delicato. Non utilizzare abrasivi o solventi. Assicurarsi che il dispositivo sia completamente asciutto prima dell'uso.

7.2. Sostituzione della batteria

When the low battery indicator appears on the display, replace the batteries promptly to ensure continued accurate operation. Refer to Section 5.1 for battery installation instructions.

8. Risoluzione Dei Problemi

• Nessuna visualizzazione: Controllare l'installazione e la carica delle batterie. Sostituire le batterie se necessario.
• Letture errate: Ensure correct function and range are selected. Check test lead connections. Verify the clamp la ganascia è completamente chiusa per le misurazioni di corrente.
• “OL” on Display: Indicates an overload (measurement exceeds the selected range). Select a higher range or ensure the input is within the device's specifications.
• Letture instabili: Ensure good contact with test probes. For current measurements, ensure only one conductor is within the clamp jaw. Consider using the HFR function in noisy environments.

9. Specifiche

10. Garanzia e supporto

BENNING products are manufactured to high-quality standards. For specific warranty information, please refer to the documentation provided with your purchase or visit the official BENNING website. For technical support, service, or inquiries, please contact your local BENNING distributor or customer service department.
