1. Introduzione
Thank you for choosing the Aigostar LED Ceiling Spotlight. This manual provides essential information for the safe installation, operation, and maintenance of your new lighting fixture. Please read these instructions carefully before installation and retain them for future reference.

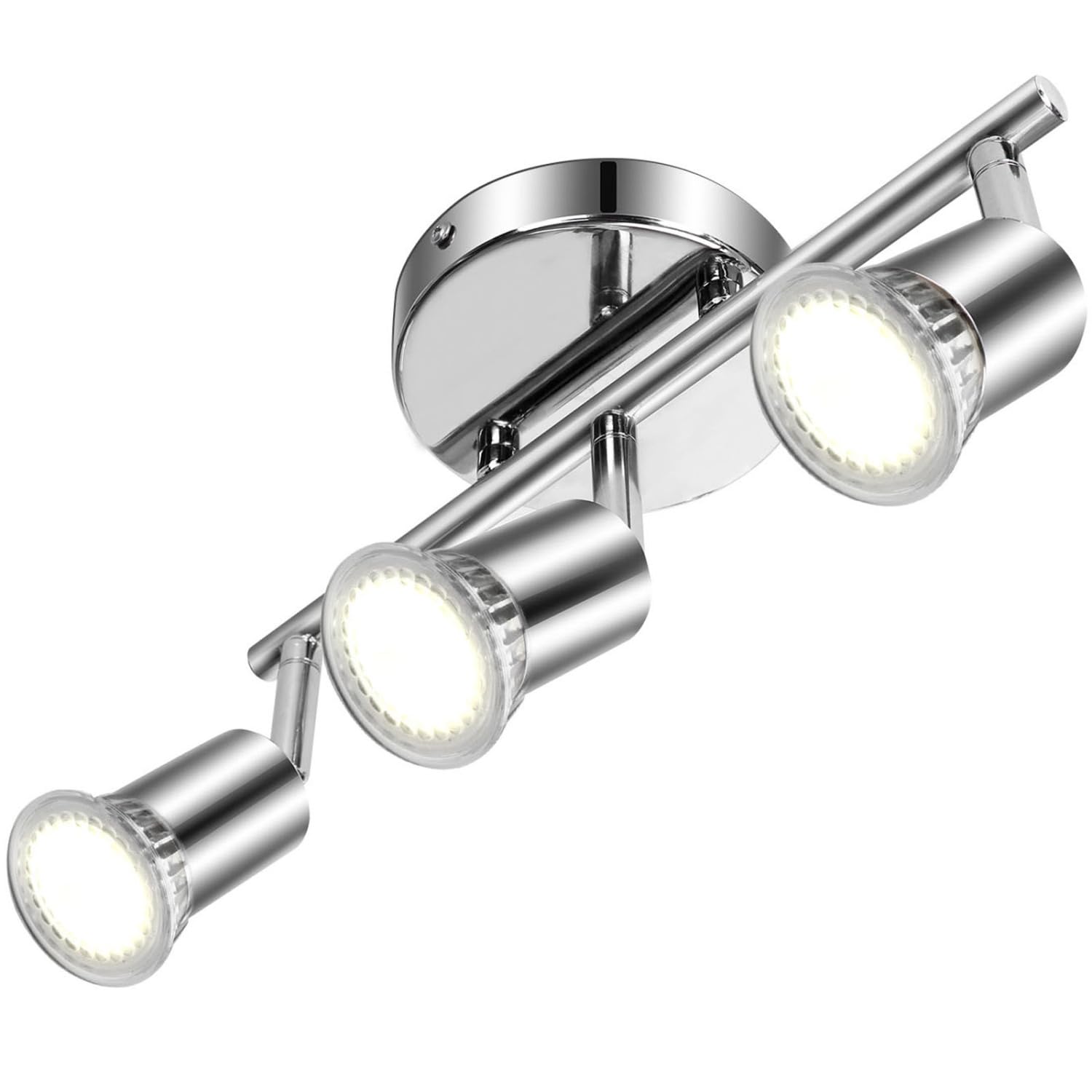

Image 1.1: Aigostar LED Ceiling Spotlight with 3 GU10 Bases, Silver.
2. Istruzioni di sicurezza
- Sicurezza elettrica: Prima di procedere all'installazione, alla manutenzione o alla sostituzione della lampadina, scollegare sempre l'alimentazione dall'interruttore principale.
- Elettricista qualificato: Installation should be performed by a qualified electrician or competent person if you are unsure.
- Voltage: Garantire la fornitura voltage corrisponde ai requisiti dell'apparecchio (220 Volt).
- Tipo di lampadina: Utilizzare solo lampadine LED GU10. Non superare la potenza massimatage specificato per l'apparecchio.
- Ambiente: This fixture is rated IP20 for indoor use only. Avoid direct water spray, especially in bathrooms.
- Calore: LED spotlights can generate heat. Ensure adequate ventilation and avoid placing flammable materials near the fixture.
3. Contenuto della confezione
Verificare che tutti i componenti siano presenti e integri prima di procedere con l'installazione:
- 1 x Aigostar LED Ceiling Spotlight (3 Bases, Silver)
- Staffa di montaggio 1 x
- 2 x Viti
- 2 x prese a muro
- 1 x Manuale di istruzioni
Nota: le lampadine GU10 non sono incluse e devono essere acquistate separatamente.
4. Configurazione e installazione
Per un'installazione corretta e sicura, seguire questi passaggi:
- Disconnessione dell'alimentazione: Prima di iniziare qualsiasi lavoro elettrico, disattivare l'alimentazione principale tramite l'interruttore automatico.
- Marcatura: Hold the mounting bracket against the ceiling or wall at the desired installation location. Mark the positions for drilling.
- Perforazione: Praticare i fori nei punti contrassegnati. Inserire i tasselli nei fori praticati.
- Installazione della staffa di montaggio: Fissare la staffa di montaggio al soffitto/parete utilizzando le viti fornite.
- Cablaggio: Connect the household electrical wires to the terminal block on the fixture. Ensure correct polarity (Live to Live, Neutral to Neutral, Earth to Earth).
- Fissaggio dell'apparecchio: Attach the spotlight fixture to the mounting bracket, ensuring it is securely fastened.
- Installazione della lampadina: Insert GU10 bulbs into each of the three lamp supporti. Ruotare per fissarli.
- Ripristino dell'energia: Ripristinare l'alimentazione all'interruttore principale.
Image 4.1: Installation diagram showing the mounting bracket and screws.
Image 4.2: Illustration of GU10 bulb replacement.
Video 4.1: Product showcase demonstrating installation and use in various settings.
5. Istruzioni per l'uso
The Aigostar LED Ceiling Spotlight is designed for flexible illumination:
- Faretti orientabili: Each of the three GU10 lamp holders can be rotated 350° horizontally and tilted 90° vertically. This allows you to direct light precisely where needed.
- Caratteristica dimmerabile: The fixture supports dimmable GU10 bulbs (if installed) and can be controlled by a compatible dimmer switch (not included).
Image 5.1: Illustration of the 350° rotatable and 90° adjustable spotlight heads.
6. Manutenzione
- Pulizia: Ensure the power is off before cleaning. Wipe the fixture with a soft, dry cloth. Do not use abrasive cleaners or solvents.
- Sostituzione della lampadina: Disconnect power before replacing bulbs. Allow old bulbs to cool completely. Twist and pull out the old GU10 bulb, then insert and twist the new GU10 bulb into place.
- Ispezione: Controllare periodicamente l'apparecchio per verificare la presenza di eventuali segni di danni o collegamenti allentati.
7. Risoluzione Dei Problemi
| Problema | Possibile causa | Soluzione |
|---|---|---|
| La luce non si accende | Nessuna alimentazione Lampadina difettosa Cablaggio allentato | Controllare l'interruttore di circuito Sostituire la lampadina Controllare i collegamenti elettrici (con alimentazione spenta) |
| La luce tremola | Lampadina allentata Interruttore dimmer incompatibile Lampadina difettosa | Ensure bulb is securely twisted Utilizzare un dimmer LED compatibile Sostituire la lampadina |
| L'apparecchio diventa troppo caldo | Lampadina wat non correttatage Scarsa ventilazione | Ensure bulbs do not exceed recommended wattage Ensure fixture is not covered or in an enclosed space |
8. Specifiche
| Caratteristica | Specificazione |
|---|---|
| Marca | Aigostar |
| Numero di modello | AL-RDN035-01 |
| Dimensioni (L x P x A) | Dimensioni: 31.7 x 13.4 x 11.5 cm |
| Peso | 670 grammi |
| Colore | Argento |
| Materiale | Nichel |
| Stile | Moderno |
| Numero di lampadine | 3 (GU10 type, not included) |
| Voltage | 220 Volt |
| Luminous Flux (with appropriate bulbs) | Fino a 2000 lm |
| Indice di protezione | Grado di protezione IP20 |
| Caratteristiche speciali | Dimmable (with compatible bulbs/switch), Adjustable Angle (350° rotation, 90° tilt) |
| Fonte di alimentazione | Elettrico con cavo |
| Uso interno/esterno | Al chiuso |
Image 8.1: Product dimensions (310mm length, 120mm base width, 140mm height).
9. Garanzia e supporto
Per informazioni sulla garanzia o supporto tecnico, fare riferimento ai recapiti forniti con la documentazione di acquisto o visitare il sito ufficiale Aigostar websito. Conservare la prova d'acquisto per eventuali reclami in garanzia.
