DEWINNER Oscillating Multi-Tool User Manual

1. Introduzione

Thank you for choosing the DEWINNER Oscillating Multi-Tool. This versatile 300W power tool is designed for a wide range of applications including cutting, sanding, grinding, and scraping. Its variable speed control and multi-angle oscillating action provide precision and efficiency for various tasks. Please read this manual carefully before operation to ensure safe and effective use of the tool.

2. Istruzioni generali di sicurezza

AVVERTIMENTO: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettroutensile. La mancata osservanza di tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.

2.1 Sicurezza dell'area di lavoro

• Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate o buie favoriscono gli incidenti.
• Non utilizzare utensili elettrici in atmosfere esplosive, come in presenza di liquidi, gas o polvere infiammabili. Gli utensili elettrici creano scintille che possono incendiare la polvere o i fumi.
• Tenere lontani bambini e astanti mentre si utilizza un elettroutensile. Le distrazioni possono causare la perdita del controllo.

2.2 Sicurezza elettrica

• Le spine degli utensili elettrici devono essere adatte alla presa. Non modificare mai la spina in alcun modo.
• Evitare il contatto del corpo con superfici collegate a terra o a massa, come tubi, radiatori, fornelli e frigoriferi. C'è un rischio maggiore di scosse elettriche se il corpo è collegato a terra o a massa.
• Non esporre gli utensili elettrici alla pioggia o a condizioni di bagnato. L'ingresso di acqua in un utensile elettrico aumenta il rischio di scosse elettriche.

2.3 Sicurezza personale

• Indossare sempre protezioni per gli occhi. Utilizzare occhiali di sicurezza, maschere o una visiera.
• Vestiti in modo appropriato. Non indossare abiti larghi o gioielli. Tieni i capelli e gli abiti lontani dalle parti in movimento.
• Siate vigili, fate attenzione a ciò che fate e usate il buon senso quando utilizzate un elettroutensile.

3. Componenti e caratteristiche

Familiarize yourself with the parts of your DEWINNER Oscillating Multi-Tool and its included accessories.

Figure 3.1: Tool Components Overview

• Regolazione a 6 velocità: Dial to select desired oscillation speed.
• Incapsulamento: Ergonomic housing for comfortable grip.
• Interruttore: Interruttore di accensione/spegnimento.
• Aluminium Alloy Head: Durable head for accessory attachment.
• Presa d'aria: Vents for motor cooling.
• Ventilazione: Additional vents for heat dissipation.
• Universal Adaptor: Per fissare vari accessori.

Figura 3.2: Accessori inclusi

• Plunge Cutting Blade: For making precise cuts in various materials.
• Scraper Blade (x2): For removing paint, adhesive, or other materials.
• Semicircle Blade: Ideal for flush cutting and larger cuts.
• Sanding Base Plate: For attaching sandpaper for sanding tasks.
• Sandpaper (18 sheets): Assorted grits (240*5, 120*5, 80*5, 60*3) for various sanding needs.
• Chiave esagonale: For securing and changing accessories.

Caratteristiche principali:

• 6 velocità variabili: Adjust speed from 0-23000 RPM to match the application and material.
• Angolo di oscillazione 3°: Provides efficient cutting, sanding, and grinding action.
• Soft Anti-Vibration Grip: Enhances user comfort and control during extended use.
• Cambio rapido degli accessori: Designed for easy and fast blade replacement.

4. Configurazione e installazione degli accessori

Prima di installare o sostituire gli accessori, assicurarsi sempre che l'utensile sia scollegato dalla fonte di alimentazione.

4.1 Fissaggio/sostituzione degli accessori

1. Scollegare lo strumento: Disconnect the multi-tool from the power outlet.
2. Loosen the Bolt: Use the provided hex wrench to counter-rotate and loosen the accessory mounting bolt on the tool head.


   Figure 4.1: Loosening the Accessory Bolt

3. Place the Accessory: Align the accessory (blade, scraper, or sanding pad) with the universal adaptor on the tool head. Ensure it sits flush and securely.


   Figure 4.2: Placing the Accessory
4. Stringere il bullone: Use the hex wrench to clockwise rotate and firmly tighten the accessory mounting bolt. Ensure the accessory is securely fastened and does not wobble.


   Figure 4.3: Tightening the Accessory Bolt

5. For Sanding: If using the sanding base plate, attach the desired sandpaper sheet by pressing it firmly onto the hook-and-loop surface of the pad.

5. Istruzioni per l'uso

5.1 Accensione/Spegnimento

• To turn the tool ON, slide the power switch forward.
• To turn the tool OFF, slide the power switch backward.

Figura 5.1: Posizione dell'interruttore di alimentazione

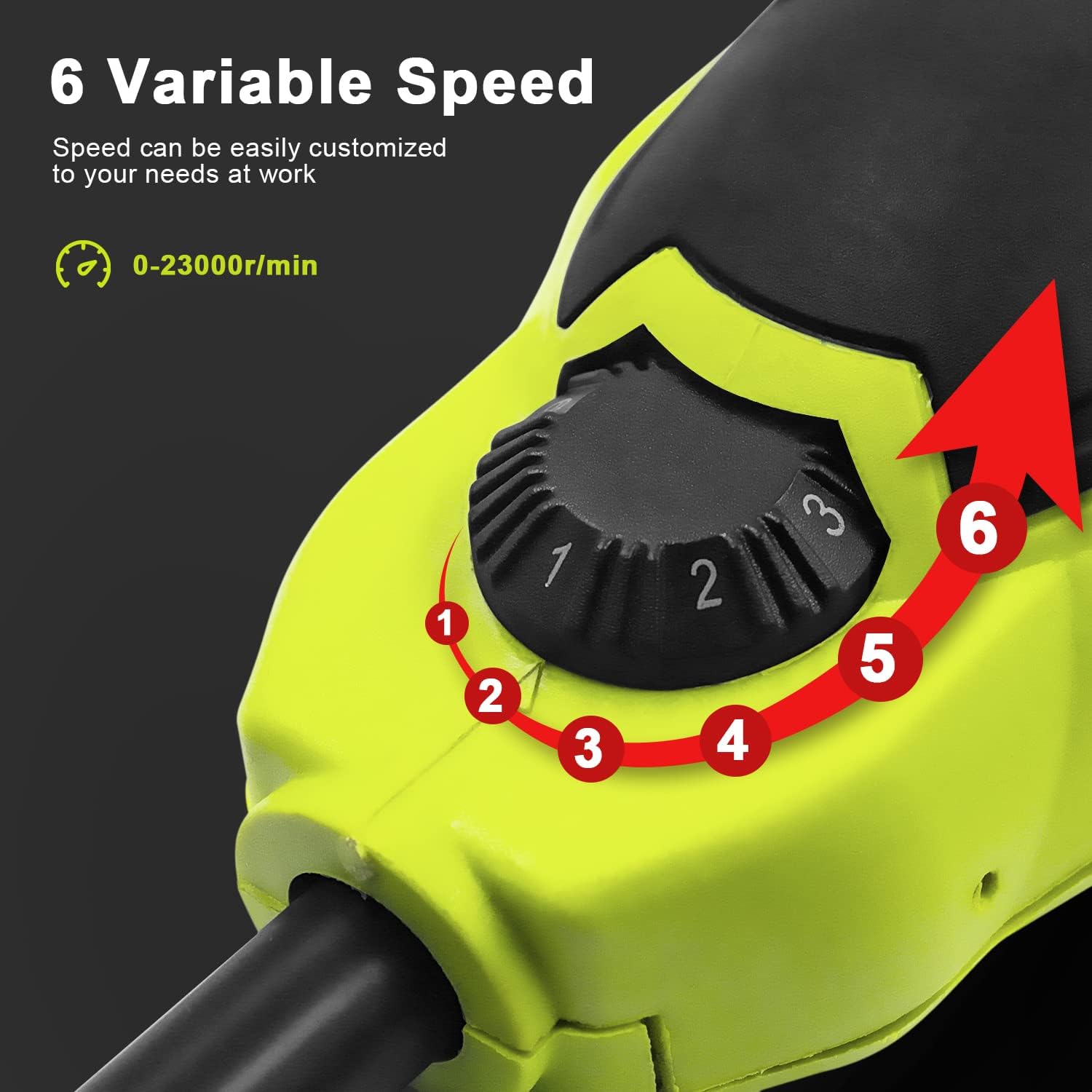

5.2 Regolazione della velocità

The tool features a 6-level variable speed adjustment dial. Rotate the dial to select the appropriate speed for your application.

• Lower speeds (1-2) are suitable for delicate work, sanding, or when more control is needed.
• Medium speeds (3-4) are good for general cutting and scraping.
• Higher speeds (5-6) are ideal for aggressive cutting and grinding.

Figura 5.2: Manopola di regolazione della velocità

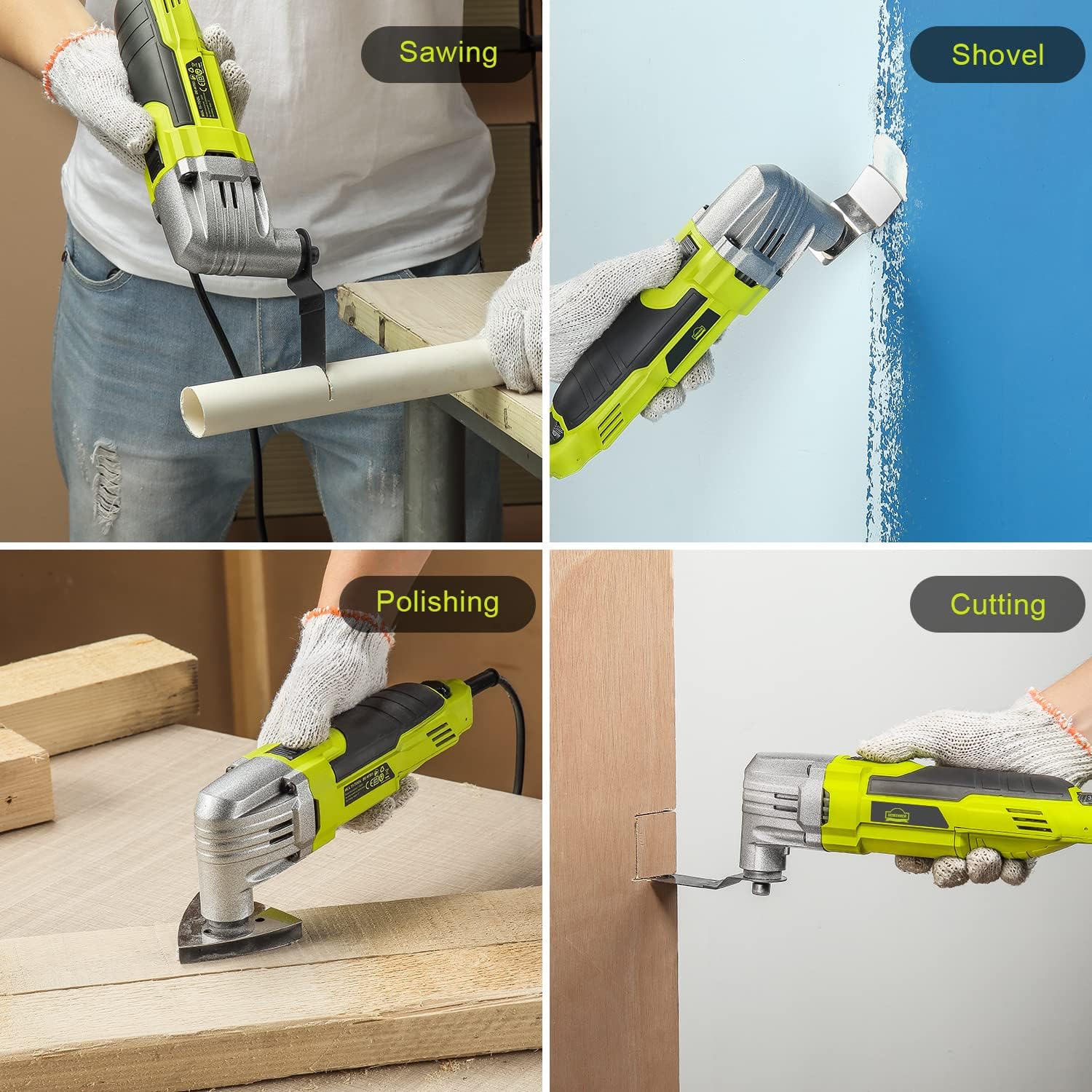

5.3 Es. applicazioneamples

The DEWINNER Oscillating Multi-Tool is highly versatile. Here are some common applications:

Segatura: Use appropriate saw blades for cutting wood, plastic, or soft metals. Apply steady, even pressure.

Shoveling/Scraping: Attach a scraper blade to remove old paint, caulk, or adhesive from surfaces.

Lucidatura/Levigatura: Use the sanding base plate with appropriate grit sandpaper for smoothing surfaces. Move the tool in a consistent pattern.

Taglio: For plunge cuts or flush cuts, select the correct blade and guide the tool carefully into the material.

6. Manutenzione

Regular maintenance ensures the longevity and optimal performance of your multi-tool. Always unplug the tool before performing any maintenance.

6.1 Pulizia

• Dopo ogni utilizzo, pulire l'utensile con un panno pulito e asciutto.amp stoffa. Non utilizzare prodotti chimici aggressivi o detergenti abrasivi.
• Mantenere le aperture di ventilazione libere da polvere e detriti per evitare il surriscaldamento. Utilizzare aria compressa se necessario.
• Clean accessories (blades, scrapers) after use to remove residue and prolong their lifespan.

6.2 Conservazione

• Conservare l'utensile in un luogo asciutto e sicuro, fuori dalla portata dei bambini.
• Proteggere il cavo di alimentazione da eventuali danni. Non avvolgerlo strettamente attorno all'utensile.

6.3 Cura degli accessori

• Inspect blades and other accessories for wear or damage before each use. Replace worn or damaged accessories immediately.
• Store accessories in a protective case or organizer to prevent damage and loss.

7. Risoluzione Dei Problemi

If you encounter issues with your DEWINNER Oscillating Multi-Tool, refer to the table below for common problems and solutions.

If the problem persists after trying these solutions, please contact DEWINNER customer support.

8. Specifiche tecniche

Figura 8.1: Specifiche chiave suview

9. Garanzia e supporto

DEWINNER products are manufactured to high-quality standards. For warranty information, technical support, or service inquiries, please refer to the contact information provided with your purchase or visit the official DEWINNER websito. Conservare la prova d'acquisto per eventuali reclami in garanzia.
