1. Introduzione
Questo manuale fornisce istruzioni dettagliate per l'installazione, il funzionamento e la manutenzione del tuo SIAMP Valvola di scarico MSE LTV. Questa valvola è progettata per WC monoblocco e offre efficienti funzioni di risparmio idrico e prestazioni affidabili. Si prega di leggere attentamente questo manuale prima dell'installazione e dell'uso per garantire il corretto funzionamento e la longevità del prodotto.
2. Prodotto finitoview
Il SIAMP La valvola di scarico MSE LTV è un componente essenziale per la cassetta di scarico del WC, progettata per garantire durata ed efficienza idrica. Le caratteristiche principali includono:
- Suola flessibile per pressa di scarico rotante: Assicura un efficace rilascio dell'acqua.
- Tubo di troppo pieno regolabile: Consente la personalizzazione per adattarsi a diverse altezze della cisterna.
- Due modalità di scarico a risparmio idrico: Offre opzioni per ridurre il consumo di acqua.
- Forte flusso di scarico: Assicura uno scarico efficiente.
- Volume d'acqua regolabile: È possibile impostare con precisione sia i volumi di scarico piccoli che quelli grandi.
- Progettazione della valvola unidirezionale: Impedisce il reflusso di acqua contaminata nella rete idrica potabile.
- Forza di scarica: Meno di 20 N per un funzionamento regolare.

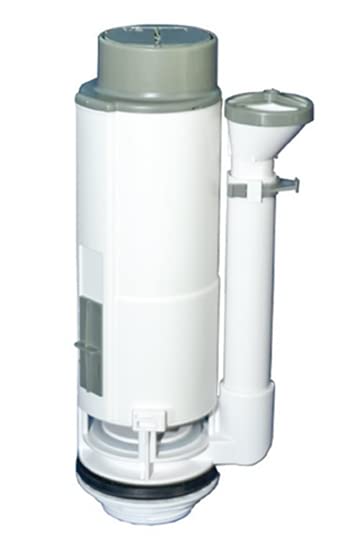

Figura 2.1: Il SIAMP Valvola di scarico MSE LTV, con corpo principale e componenti regolabili. Questa valvola è progettata per uno scarico efficiente dell'acqua nelle cassette di scarico dei WC.
3. Configurazione e installazione
Installazione del SIAMP La valvola di scarico MSE LTV in genere prevede la sostituzione di una valvola esistente o l'installazione in una nuova cassetta di scarico monoblocco. Sebbene i passaggi specifici possano variare in base al modello di WC, la procedura generale prevede:
- Preparazione: Chiudere l'acqua del WC e tirare lo sciacquone per svuotare la cassetta. Rimuovere l'acqua residua con una spugna.
- Rimuovere la vecchia valvola (se applicabile): Scollegare la linea di alimentazione dell'acqua e svitare il dado di montaggio da sotto la cisterna per rimuovere la vecchia valvola di scarico.
- Installare la nuova valvola: Inserisci il SIAMP Valvola di scarico MSE LTV nel foro di scarico della cisterna. Assicurarsi che la guarnizione in gomma sia correttamente posizionata per evitare perdite. Fissarla da sotto la cisterna con il dado di montaggio in dotazione, serrandolo saldamente ma senza stringere eccessivamente.
- Regolare il tubo di troppo pieno: Regolare l'altezza del tubo di troppo pieno in modo che sia circa 1 cm al di sotto del livello di troppo pieno della cisterna.
- Collegare l'alimentazione idrica: Ricollegare la linea di alimentazione dell'acqua alla valvola di riempimento (non alla valvola di scarico stessa, ma all'intero sistema della cisterna).
- Test per perdite: Aprire lentamente l'erogazione dell'acqua e controllare che non vi siano perdite attorno alla valvola e ai raccordi.
Figura 3.1: Un'illustrazione che mostra il SIAMP valvola di scarico e valvola di riempimento installate all'interno di una cassetta di scarico monoblocco. Questa view illustra i componenti interni e il loro posizionamento.
4. Istruzioni per l'uso
Il SIAMP La valvola di scarico MSE LTV è progettata per un funzionamento semplice con funzionalità di risparmio idrico:
- Risciacquo: Premi il pulsante o la leva di scarico del WC. La valvola si aprirà per rilasciare l'acqua dalla cassetta di scarico nel WC.
- Modalità di risparmio idrico: Questa valvola supporta due modalità di scarico a risparmio idrico. A seconda del meccanismo di scarico del WC, una breve pressione può attivare uno scarico ridotto (piccola quantità d'acqua), mentre una pressione più lunga o una pressione completa attiva uno scarico completo (grande quantità d'acqua). Per il funzionamento esatto, fare riferimento al design specifico del pulsante di scarico del WC.
- Regolazione del volume dell'acqua: La valvola consente la regolazione di volumi di scarico sia piccoli che grandi. Questa regolazione avviene in genere tramite un meccanismo sulla valvola stessa, accessibile rimuovendo il coperchio della cassetta. Consultare lo schema tecnico o contattare l'assistenza per istruzioni di regolazione precise, se necessario.
5. Manutenzione
Una manutenzione regolare garantisce prestazioni ottimali e prolunga la durata del tuo SIAMP Valvola di uscita:
- Pulizia: Ispezionare periodicamente la valvola per verificare la presenza di depositi minerali o detriti. Chiudere l'erogazione dell'acqua, svuotare la cisterna e pulire delicatamente i componenti della valvola con una spazzola morbida e un detergente delicato e non abrasivo.
- Ispezione della tenuta: Controllare le guarnizioni e le guarnizioni in gomma per verificare la presenza di usura, crepe o indurimento. Le guarnizioni usurate possono causare perdite e devono essere sostituite tempestivamente.
- Tubo di troppopieno: Assicurarsi che il tubo di troppo pieno rimanga libero e non ostruito.
- Evitare prodotti chimici aggressivi: Non utilizzare detergenti chimici aggressivi nella cassetta di scarico, poiché potrebbero danneggiare i componenti in plastica e gomma della valvola.
6. Risoluzione Dei Problemi
Se riscontri problemi con il tuo SIAMP Valvola di scarico MSE LTV, fare riferimento ai seguenti problemi comuni e alle relative soluzioni:
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Il water scorre continuamente / Perde | Guarnizione/clapet usurata o sporca, altezza del tubo di troppo pieno non corretta, detriti sotto la guarnizione. | Pulire o sostituire la valvola/guarnizione. Regolare il tubo di troppo pieno. Rimuovere eventuali detriti. |
| Arrossamento debole o incompleto | Livello dell'acqua insufficiente, ostruzione nello scarico, impostazione errata del volume di scarico. | Controllare la valvola di riempimento per verificare il corretto livello dell'acqua. Rimuovere eventuali ostruzioni. Regolare le impostazioni del volume di scarico. |
| Nessuno scarico quando attivato | Meccanismo scollegato, grave ostruzione. | Ispezionare il collegamento tra il pulsante/leva di scarico e la valvola. Verificare la presenza di ostruzioni importanti. |
Se il problema persiste dopo aver provato queste soluzioni, si consiglia di consultare un idraulico qualificato o contattare SIAMP assistenza clienti.
7. Specifiche
Specifiche dettagliate per il SIAMP Valvola di scarico MSE LTV (modello: 10 0026 84):
- Materiale: Acrilonitrile Butadiene Stirene (ABS)
- Finitura esterna: Opaco
- Tipo di collegamento di ingresso: Telescopico regolabile (Nota: questa specifica si riferisce in genere alla valvola di riempimento, che funziona insieme alla valvola di scarico in un sistema di cisterna.)
- Tipo di collegamento della presa: Flangia
- Numero di porte: 1
- Dimensioni della connessione di uscita: 50 millimetri
- Dimensioni articolo (L x P x A): 25.9 x 12.2 x 25.9 centimetri
- Peso dell'articolo: 500 grammi
- Specifiche soddisfatte: TUV SOD
- Produttore: SIAMP INDIA PRIVATE LIMITED

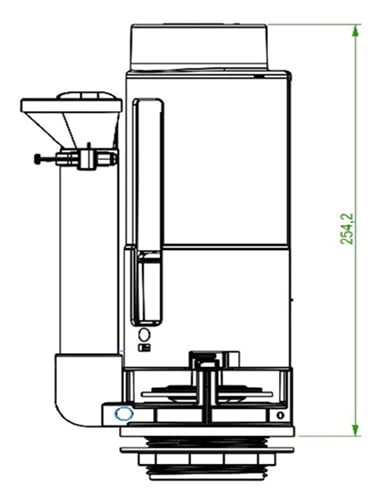

Figura 7.1: Disegno tecnico che illustra le dimensioni del SIAMP Valvola di scarico MSE LTV, con un'altezza di 254.2 unità (probabilmente millimetri).
8. Garanzia e supporto
Per informazioni sulla garanzia, supporto tecnico o per acquistare parti di ricambio, contattare SIAMP servizio clienti. Conservare lo scontrino d'acquisto come prova d'acquisto per eventuali reclami in garanzia.
Per ulteriore assistenza, puoi visitare il sito ufficiale SIAMP websito o contattare il distributore locale. Visita SIAMP Ufficiale Websito
