Manuale utente dello scanner diagnostico ANCEL HD3500 Pro

1. Introduzione

Questo manuale fornisce istruzioni dettagliate per il funzionamento e la manutenzione dello scanner diagnostico ANCEL HD3500 Pro. Questo dispositivo è progettato per funzioni diagnostiche complete sia su camion leggeri che su autovetture, offrendo funzionalità quali lettura dei codici, streaming di dati in tempo reale, reset di servizio e test attivi.

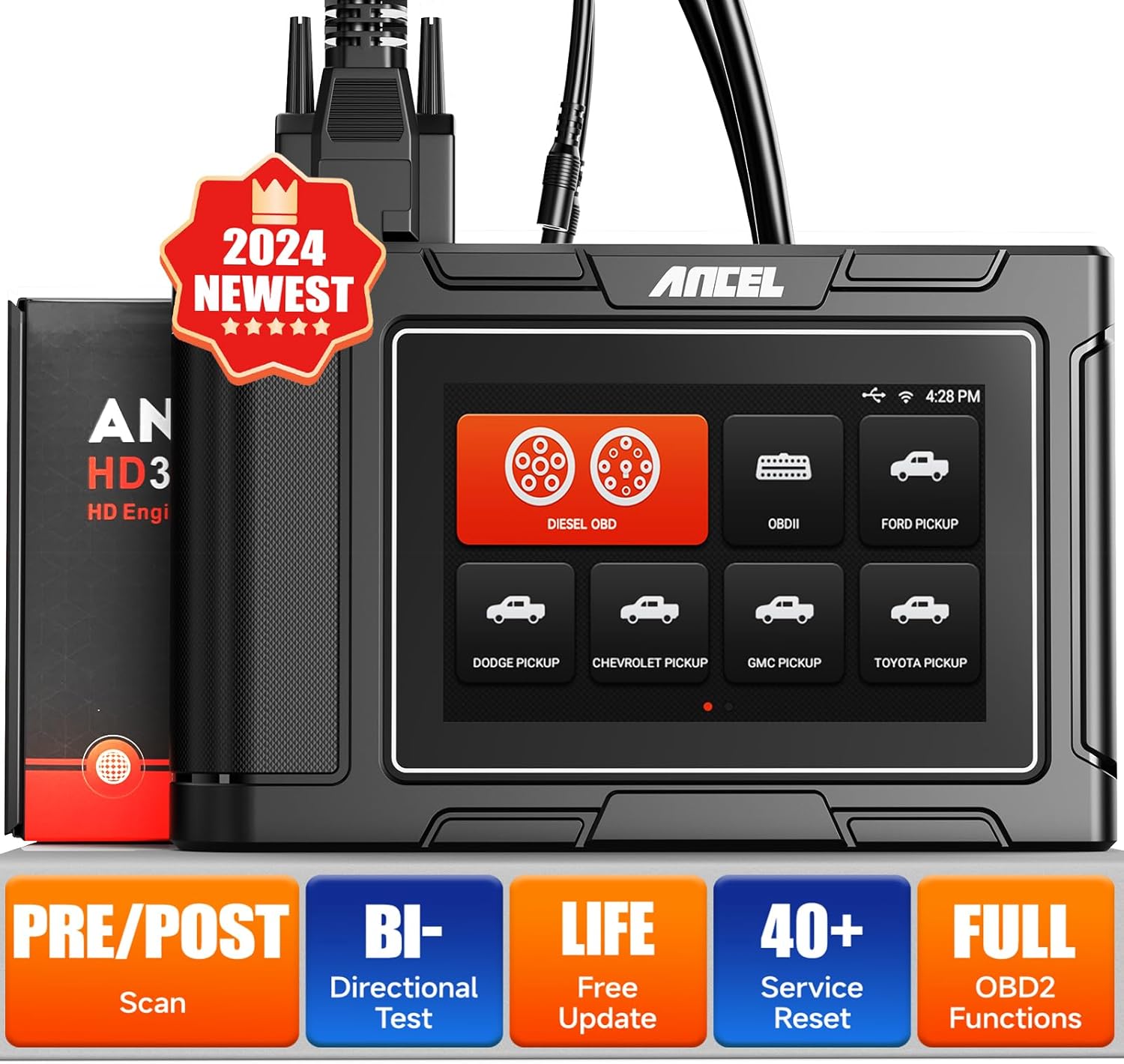

Figura 1: Scanner diagnostico ANCEL HD3500 Pro

2. Contenuto della confezione

All'apertura della confezione, verificare che tutti gli articoli elencati di seguito siano presenti e in buone condizioni. Se alcuni articoli risultano mancanti o danneggiati, contattare il fornitore.

• Unità principale ANCEL HD3500 Pro
• Cavo diagnostico OBD-II a 16 pin
• Vari adattatori diagnostici per impieghi gravosi (ad esempio, 6 pin, 9 pin)
• Cavo USB per la connessione al PC (se applicabile)
• Manuale d'uso
• Custodia protettiva per il trasporto

Figura 2: Contenuto della confezione ANCEL HD3500 Pro

3. Impostazione

3.1 Accensione iniziale e selezione della lingua

1. Collegare lo scanner alla porta OBD-II del veicolo o a una fonte di alimentazione esterna. Il dispositivo si accenderà automaticamente.
2. Segui le istruzioni sullo schermo per selezionare la lingua preferita (inglese o spagnolo).

3.2 Connessione Wi-Fi

Per accedere alle funzionalità online, come gli aggiornamenti software e la condivisione dei report, collegare il dispositivo a una rete Wi-Fi.

1. Dal menu principale, vai su "Impostazioni".
2. Seleziona "Wi-Fi" e scegli la rete desiderata.
3. Se richiesto, immettere la password e confermare la connessione.

3.3 Aggiornamenti software

Aggiornamenti software regolari garantiscono prestazioni ottimali e una copertura estesa dei veicoli. ANCEL HD3500 Pro offre aggiornamenti gratuiti a vita.

1. Assicurarsi che il dispositivo sia connesso al Wi-Fi.
2. Dal menu principale, seleziona "Aggiorna".
3. Il sistema verificherà la presenza di aggiornamenti disponibili. Seguire le istruzioni sullo schermo per scaricarli e installarli.

3.4 Attivazione del dispositivo

Per sbloccare tutte le funzionalità del dispositivo è necessaria un'attivazione una tantum.

1. Assicurarsi che il dispositivo sia connesso al Wi-Fi.
2. Dal menu principale, seleziona "Attivazione".
3. Seguire le istruzioni sullo schermo per completare il processo di attivazione utilizzando informazioni utente valide.

3.5 Collegamento a un veicolo

ANCEL HD3500 Pro supporta sia i protocolli OBDII a 12 V per auto sia i protocolli OBD diesel a 24 V per autocarri leggeri.

1. Individuare il connettore di collegamento diagnostico (DLC) del veicolo, in genere sotto il cruscotto, sul lato del conducente.
2. Per i veicoli a 12 V, utilizzare il cavo OBD-II standard a 16 pin. Per i camion diesel a 24 V, selezionare l'adattatore appropriato (ad esempio, a 6 pin, a 9 pin) e collegarlo al cavo diagnostico principale.
3. Collegare il cavo diagnostico all'unità ANCEL HD3500 Pro.
4. Portare l'accensione del veicolo in posizione "ON" (motore spento).

4. Istruzioni per l'uso

4.1 Navigazione nel menu principale

Il dispositivo è dotato di un touchscreen LCD da 5 pollici per una navigazione intuitiva. Tocca le icone per selezionare le funzioni o usa i pulsanti fisici, se disponibili.

4.2 Funzioni diagnostiche

L'HD3500 Pro offre funzionalità diagnostiche complete per vari sistemi dei veicoli.

• Leggi i codici: Recupera i codici di errore diagnostici (DTC) dai moduli di controllo del veicolo.
• Codici chiari: Cancella i codici DTC dalla memoria del veicolo. Assicurarsi che il problema sottostante sia stato risolto prima di cancellare i codici.
• Flusso di dati in tempo reale: Visualizza i parametri dei dati in tempo reale provenienti dai sensori e dai moduli del veicolo in formato testo o grafico.
• Informazioni sulla ECU: Recupera informazioni sul veicolo quali VIN, ID di calibrazione e numeri di verifica della calibrazione.
• Diagnosi completa del sistema: Accede e diagnostica tutti i moduli di controllo disponibili, tra cui motore, trasmissione, ABS, SRS, BMS, EPB, SAS, sistema di alimentazione, sistema di illuminazione, sistema di aria condizionata e altro ancora.

Figura 3: Diagnosi completa del sistemaview

Figura 4: Modelli di pick-up compatibili

4.3 Funzioni speciali e reset di servizio

L'HD3500 Pro supporta diverse funzioni di manutenzione e assistenza, che possono variare in base alla marca e al modello del veicolo.

• Ripristino dell'olio: Reimposta il sistema di durata dell'olio motore.
• Ripristino EPB (freno di stazionamento elettronico): Disattiva e riattiva il sistema di controllo dei freni per la manutenzione dei freni.
• Sanguinamento ABS: Esegue procedure di spurgo dei freni per sistemi ABS.
• Ripristino iniettore: Reimposta i valori appresi dall'iniettore.
• Ripristino SAS (sensore angolo di sterzata): Calibra il sensore dell'angolo di sterzata.
• Ripristino TPMS (sistema di monitoraggio della pressione dei pneumatici): Reimposta i valori della pressione degli pneumatici.
• Ripristino BMS (Battery Management System): Registra la sostituzione della nuova batteria.
• Ripristino ETS (sistema di accelerazione elettronico): Cancella i valori adattivi dell'acceleratore elettronico.
• Ripristino AFS (Adaptive Front-lighting System): Inizializza il sistema di fari adattivi.
• Ripristino EGR (ricircolo dei gas di scarico): Reimposta gli adattamenti della valvola EGR.
• Funzioni del DPF (filtro antiparticolato diesel): Include rigenerazione attiva/passiva, reset DPF, reset parametri DPF, sospensione rigenerazione DPF, sostituzione DPF, apprendimento/reset sensore pressione DPF e reset DPF/catalizzatore 2.

Figura 5: Funzioni speciali e ripristini di servizio

4.4 Test attivo / Controllo bidirezionale

Questa funzione consente all'utente di inviare comandi alle centraline elettroniche del veicolo per testare componenti specifici, verificandone la funzionalità.

• Exampincludono il test dell'innesto della frizione dell'aria condizionata, del funzionamento dei finestrini e dell'attivazione dell'iniettore del carburante.

Figura 6: Capacità di test attivi

4.5 Rapporti pre-scansione e post-scansione

Il dispositivo può generare report pre-scansione e post-scansione, utili per documentare le condizioni del veicolo prima e dopo le riparazioni.

• I report possono essere salvati, stampati o condivisi via e-mail (richiede Wi-Fi).

Figura 7: Funzione di report pre-scansione e post-scansione

4.6 Funzione di rilevamento pin

La funzione Pin Detect aiuta a diagnosticare lo stato di connessione dell'interfaccia OBD e a identificare potenziali danni ai pin.

4.7 Gestione di screenshot e report

Il dispositivo consente di acquisire screenshot dei risultati diagnostici con un clic e offre strumenti per la gestione dei report generati.

Figura 8: Funzionalità di report, feedback e screenshot

5. Manutenzione

5.1 Pulizia del dispositivo

Utilizzare un morbido, damp panno per pulire l'esterno del dispositivo. Evitare detergenti abrasivi o solventi che potrebbero danneggiare lo schermo o casing.

5.2 Aggiornamenti software

Controllare regolarmente la presenza di aggiornamenti software e installarli per garantire che lo scanner disponga della copertura e delle funzionalità più recenti. Questa operazione può essere eseguita tramite Wi-Fi, come descritto nella Sezione 3.3.

5.3 Conservazione

Quando non è in uso, conservare il dispositivo nella sua custodia protettiva in un ambiente asciutto e fresco, lontano dalla luce solare diretta e da temperature estreme.

6. Risoluzione Dei Problemi

6.1 Problemi comuni

• Il dispositivo non si accende: Assicurarsi che il cavo diagnostico sia collegato saldamente al DLC del veicolo e che l'accensione del veicolo sia in posizione "ON". Controllare la tensione della batteria del veicolo.tage.
• Errore di comunicazione con il veicolo: Verificare i collegamenti del cavo diagnostico. Assicurarsi di utilizzare l'adattatore corretto per i camion pesanti. Utilizzare la funzione "Rilevamento pin" per verificare l'integrità dei pin dell'interfaccia OBD. Verificare che il quadro strumenti del veicolo sia acceso.
• La funzione non funziona come previsto: Assicurati che il software del dispositivo sia aggiornato. Alcune funzioni sono specifiche del veicolo; verifica la compatibilità con marca, modello e anno del tuo veicolo.
• Problemi di connessione Wi-Fi: Controlla la password di rete e la potenza del segnale. Prova a riavviare il dispositivo e il router Wi-Fi.

6.2 Utilizzo della funzione di rilevamento PIN

Se sospetti un problema di connessione, usa la funzione 'Pin Detect' per analizzare il volumetage stato di connessione di ciascun pin sull'interfaccia OBD. Questo può aiutare a identificare connessioni difettose o pin danneggiati.

6.3 Contattare l'assistenza

Se le procedure di risoluzione dei problemi non risolvono il problema, utilizzare la funzione "Feedback" del dispositivo per segnalare problemi o richiedere assistenza remota. È inoltre possibile fare riferimento al sito ufficiale ANCEL. websito per ulteriori risorse di supporto.

7. Specifiche

8. Garanzia e supporto

8.1 Informazioni sulla garanzia

Per termini e condizioni di garanzia specifici, consultare la scheda di garanzia inclusa nel prodotto o contattare direttamente il servizio clienti ANCEL. Potrebbero essere disponibili piani di protezione per una copertura estesa.

8.2 Assistenza clienti

Se hai bisogno di assistenza o hai domande riguardanti il ​​tuo ANCEL HD3500 Pro, utilizza le seguenti risorse:

• Feedback nel dispositivo: Utilizzare la funzione "Feedback" sullo scanner per comunicare direttamente con l'assistenza tecnica.
• Manuale utente ufficiale (PDF): Una versione PDF dettagliata del manuale utente è disponibile per il download all'indirizzo https://manuals.plus/m/f23bfdc72df9fd24f0528372c3e7cc45a2dbd22680d8bf27b14e753259febea9.
• Produttore Websito: Visita il sito ufficiale dell'ANCEL websito per FAQ, download di software e informazioni di contatto.
