Sinotimer Digital Programmable Timer TM618N-2 User Manual

1. Prodotto finitoview

The Sinotimer TM618N-2 is a versatile 7-day weekly digital programmable timer designed for automated control of electrical equipment. It allows users to set specific daily or weekly schedules for turning devices on and off, ensuring efficient energy management and convenience. This timer is suitable for a wide range of applications, including controlling lighting, heating, ventilation, and other electrical appliances.

Figura 1: Fronte view of the Sinotimer TM618N-2 Digital Timer, showing the display and control buttons.

2. Caratteristiche principali

• Programmabile settimanalmente: Allows up to 16 ON/OFF programs per day or week.
• Multifunzionale: Includes Clock display, Timer, Countdown, Automatic weekly time deviation correction, and Sleep mode.
• Alta capacità: Supporta 16 Amp / 220 Volt AC loads.
• Ampio volumetage Compatibilità: Operates with 220V, 230V, 240V AC.
• Batteria integrata: Mantiene le impostazioni durante lo spegnimentotages (Lithium battery type).
• Applicazioni versatili: Ideal for controlling dryers, defrosting equipment, swimming pool pumps, gates, lighting, and more.

3. Specifiche

4. Installazione

Avviso importante sulla sicurezza: Installation should only be performed by a qualified electrician. Ensure power is disconnected before attempting any wiring.

1. Montaggio: The TM618N-2 is designed for DIN rail mounting or screw mounting. Secure the timer in a suitable electrical enclosure.
2. Cablaggio: Refer to the wiring diagram on the back of the unit.


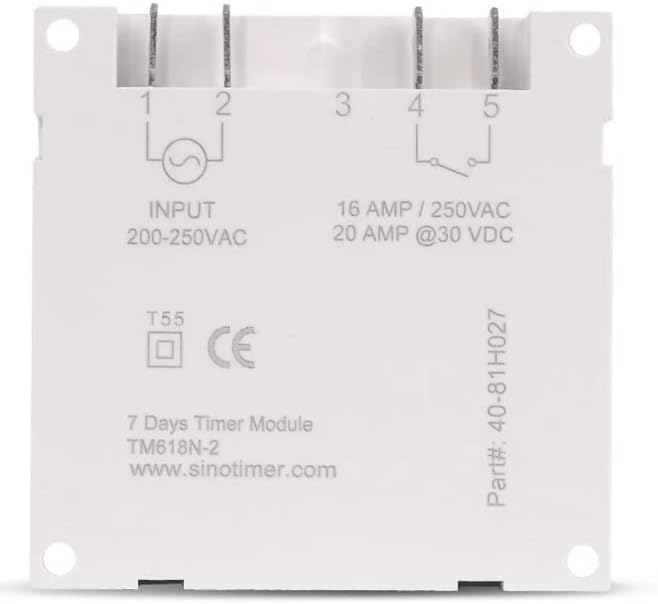

   Figura 2: Indietro view of the Sinotimer TM618N-2, showing input/output terminals and wiring diagram.

   • Input (Terminals 1 & 2): Connect your 200-250VAC power supply to these terminals.
   • Output (Terminals 3, 4, & 5):
     • Terminal 3: Common (COM)
     • Terminal 4: Normally Open (NO) - Connect your load here for switched power.
     • Terminal 5: Normally Closed (NC) - (Less commonly used for timer applications, but available).
3. Accensione: Once wiring is complete and secure, restore power to the circuit. The timer display should illuminate.

Figure 3: Technical drawing showing the dimensions of the Sinotimer TM618N-2 timer.

5. Istruzioni per l'uso

5.1. Funzioni dei pulsanti

• OROLOGIO: Utilizzato per impostare l'ora e il giorno correnti.
• PROG: Enters/exits programming mode for ON/OFF schedules.
• SETTIMANA: Selects the day(s) of the week during time or program setting.
• ORA: Adjusts the hour during time or program setting.
• MINIMO: Adjusts the minute during time or program setting.
• RICHIAMO: Recalls or cancels a program setting.
• MANUALE: Manually overrides the timer's current state (ON/AUTO/OFF).
• R (Reimposta): Small button (requires a pointed object) to reset the timer to factory defaults.

5.2. Impostazione dell'ora e del giorno correnti

1. Premere e tenere premuto il tasto OROLOGIO pulsante.
2. Mentre si tiene OROLOGIO, premere SETTIMANA per impostare il giorno corrente (LU, TU, WE, TH, FR, SA, DO).
3. Mentre si tiene OROLOGIO, premere ORA per impostare l'ora corrente.
4. Mentre si tiene OROLOGIO, premere MINIMO per impostare il minuto corrente.
5. Rilasciare il OROLOGIO pulsante per salvare le impostazioni.

5.3. Programming ON/OFF Schedules

The timer supports up to 16 ON and 16 OFF programs. Each program can be set for a specific day or group of days.

1. Premere il tasto PROG una volta il pulsante. Il display mostrerà "1 ON".
2. Premere SETTIMANA repeatedly to select the desired day(s) for this program (e.g., MO, TU, WE, TH, FR, SA, SU; MO-FR; SA-SU; MO-SA; etc.).
3. Premere ORA per impostare l'ora di accensione desiderata.
4. Premere MINIMO per impostare il minuto di accensione desiderato.
5. Premere PROG di nuovo. Il display mostrerà "1 OFF".
6. Repeat steps 2-4 to set the desired OFF time for the first program.
7. Premere PROG to move to the next program ("2 ON", "2 OFF", etc.) and repeat the process for up to 16 programs.
8. Per uscire dalla modalità di programmazione e salvare le impostazioni, premere il tasto OROLOGIO pulsante.

5.4. Azionamento manuale

Premere il tasto MANUALE button to cycle through the output modes:

• SOPRA: L'uscita è sempre attiva, ignorando i programmi.
• AUTO: Output follows the programmed schedules.
• OFF: L'uscita è sempre disattivata, ignorando i programmi.

Assicurarsi che il timer sia in AUTO mode for programmed operation.

5.5. Resetting the Timer

To clear all settings and return the timer to its factory default state, insert a pointed object (like a paperclip) into the small R (Reset) hole and press gently.

6. Manutenzione

The Sinotimer TM618N-2 requires minimal maintenance.

• Mantenere il dispositivo pulito e privo di polvere. Utilizzare un panno morbido e asciutto per la pulizia.
• Non utilizzare detergenti abrasivi o solventi.
• Ensure the timer is installed in a dry environment, away from direct moisture or extreme temperatures.
• The internal battery is designed for long life and is not user-replaceable. If the display goes blank or settings are not retained after a power outage, the battery may need professional service.

7. Risoluzione Dei Problemi

8. Garanzia e supporto

Per informazioni sulla garanzia e assistenza tecnica, consultare la documentazione fornita con l'acquisto o contattare il rivenditore. Conservare la prova d'acquisto per eventuali reclami in garanzia.

Manufacturer: Sinotimer
