Introduzione
Questo manuale fornisce istruzioni essenziali per il funzionamento sicuro ed efficiente, la manutenzione e la risoluzione dei problemi del tuo Champion Power Equipment 100594 Centrale elettrica portatile agli ioni di litio da 1638 Wh. Leggere attentamente questo manuale prima di utilizzare il prodotto e conservarlo per riferimento futuro.
Figura 1: Champion Power Equipment 100594 Centrale elettrica portatile agli ioni di litio da 1638 Wh. Questa immagine mostra l'unità principale con le sue varie porte e il display.
il ChampLa stazione di alimentazione portatile al litio da 1638 Wh di Ion Power Equipment è una soluzione compatta e portatile per batterie di backup progettata per varie applicazioni, tra cui camper, ...ampdurante il tailgating, i cantieri o come generatore di emergenza per interni durante l'interruzione di correntetagÈ dotato di un inverter che eroga 3200 watt di avviamento, 1600 watt di funzionamento e 4500 watt di picco (0.5 sec), supportando anche oltre 300 watt di potenza CC. La tecnologia avanzata della batteria agli ioni di litio garantisce un'alimentazione duratura, leggera e senza interruzioni.
Informazioni sulla sicurezza
Per evitare lesioni o danni alla centrale elettrica, osservare sempre le seguenti precauzioni di sicurezza:
- Non esporre la centrale elettrica alla pioggia o all'umidità.
- Non utilizzare la centrale elettrica se è caduta o è danneggiata.
- Garantire un'adeguata ventilazione durante l'uso per evitare il surriscaldamento.
- Tenere bambini e animali domestici lontani dalla centrale elettrica durante il funzionamento.
- Utilizzare solo cavi di ricarica e accessori approvati.
- Questa unità è certificata secondo lo standard ANSI/CAN/UL 2743.
Figura 2: La centrale elettrica include una protezione integrata contro temperature estreme, cortocircuiti, sovrascarica, sovrapotenza, sovraccarico e sovratensionetage.
Configurazione e ricarica iniziale
Disimballaggio
Estrarre con cautela la centrale elettrica e tutti gli accessori dalla confezione. Verificare che tutti i componenti inclusi siano presenti:
- Champion Power Equipment 100594 Centrale elettrica
- Cavo di ricarica CA
- Cablaggio di ricarica solare CC Easy Connect
Figura 3: L'immagine mostra il cavo di ricarica CA e il cablaggio di ricarica solare CC Easy Connect, inclusi nella stazione di alimentazione.
Ricarica della centrale elettrica
Prima del primo utilizzo, caricare completamente la stazione di alimentazione. L'unità può essere ricaricata tramite alimentazione a parete CA, alimentazione CC per auto o pannelli solari (non inclusi).
- Ricarica a parete CA: Collegare il cavo di ricarica CA alla porta di ingresso CA della stazione di alimentazione e quindi a una presa a muro standard. Il tempo di ricarica è di circa 4.5 ore.
- Ricarica auto CC: Utilizzare un caricabatterie per auto CC compatibile (non incluso) per caricare l'unità dalla presa da 12 V del veicolo.
- Ricarica solare: Collega i pannelli solari compatibili (non inclusi) utilizzando il cablaggio di ricarica solare CC Easy Connect. Il tempo di ricarica è di circa 4.8 ore con l'energia solare.
- Ricarica combinata: Per una ricarica più rapida, combinare i metodi di ricarica CA e CC per un tempo di ricarica di circa 2.3 ore.
Figura 4: Questo grafico illustra i vari metodi di ricarica e i relativi tempi di ricarica approssimativi: CA+CC (2.3 ore), a parete (CA) (4.5 ore) e solare (CC) (4.8 ore).
Collegamento di ricarica solare
- Collegare il cablaggio Easy Connect al retro della centrale elettrica.
- Collegare i cavi MC4 del pannello solare al cablaggio Easy Connect. L'unità supporta fino a tre pannelli solari.
Figura 5: Diagramma che mostra come collegare i pannelli solari alla centrale elettrica utilizzando il cablaggio di ricarica solare Easy Connect DC.
Figura 6: La stazione di alimentazione è collegata a un pannello solare per la ricarica in un ambiente esterno.
Istruzioni per l'uso
Accensione/spegnimento
Per accendere l'unità, tenere premuto il pulsante di accensione principale finché il display non si illumina. Per spegnerla, tenere nuovamente premuto il pulsante di accensione principale finché il display non si spegne.
Porte di uscita
La centrale elettrica è dotata di diverse porte di uscita per ospitare diversi dispositivi:
- Porte USB: Quattro porte USB (due USB-A 5V 2.1A, due USB-C PD (1), QC 3.0 (1)) per caricare dispositivi mobili, tablet e altri dispositivi elettronici alimentati tramite USB.
- Presa di corrente da 12 V CC in stile automobilistico: Una presa regolata da 12 V 10 A per gli accessori dell'auto.
- Porta Powerpole 12V 240W: Una porta APP Powerpole 12V 20A per applicazioni CC specifiche.
- Prese CA da 120 V: Tre prese CA da 120 V 15 A (onda sinusoidale pura) per elettrodomestici ed elettronica standard. L'uscita a onda sinusoidale pura garantisce la compatibilità con i dispositivi elettronici sensibili.
Figura 7: Un overview delle porte di uscita CC e CA della centrale elettrica, tra cui prese USB, automobilistiche, Powerpole e domestiche.
Display IntelliGauge
Il display IntelliGauge fornisce informazioni in tempo reale sullo stato della centrale elettrica:
- Livello della batteria: Indica la percentuale di carica correntetage della batteria principale e di eventuali batterie di espansione collegate.
- Stato di input/output: Mostra la potenza attuale in ingresso (watt) e in uscita (watt).
- Indicatore luminoso a LED: Stato della luce LED integrata.
- Indicatore di alimentazione CC: Indica quando l'uscita CC è attiva.
- Indicatore di alimentazione CA: Mostra quando l'uscita CA è attiva, incluso lo stato dello scudo THD.
- Condizioni della batteria: Fornisce informazioni sullo stato della batteria.
Figura 8: Un dettaglio view del display IntelliGauge, evidenziando il livello della batteria, l'ingresso/uscita wattage vari indicatori di stato.
Dispositivi di alimentazione e tempi di esecuzione stimati
La capacità di 1638 Wh consente il funzionamento prolungato di vari dispositivi. L'autonomia varia in base al consumo energetico del dispositivo collegato.
- Backup domestico: Alimenta un frigorifero di grandi dimensioni fino a 23 ore, un dispositivo CPAP fino a 26 ore o un router Wi-Fi fino a 66 ore.
- Ricariche: Ricarica uno smartphone fino a 135 volte, un laptop fino a 32 volte o un drone fino a 33 volte.
- Sul lavoro: Utilizzare un trapano per 2 ore, una lampada da lavoro a LED per 21 ore o un frigorifero portatile per 66 ore.
- Ricreazione: Alimenta una griglia a pellet per 28 ore, una console per videogiochi per 64 ore o un frullatore per 4 ore.
Figura 9: Tempi di funzionamento stimati per i comuni dispositivi domestici durante un'interruzione di correntetage, come lampadine, ventilatori, TV e frigoriferi.

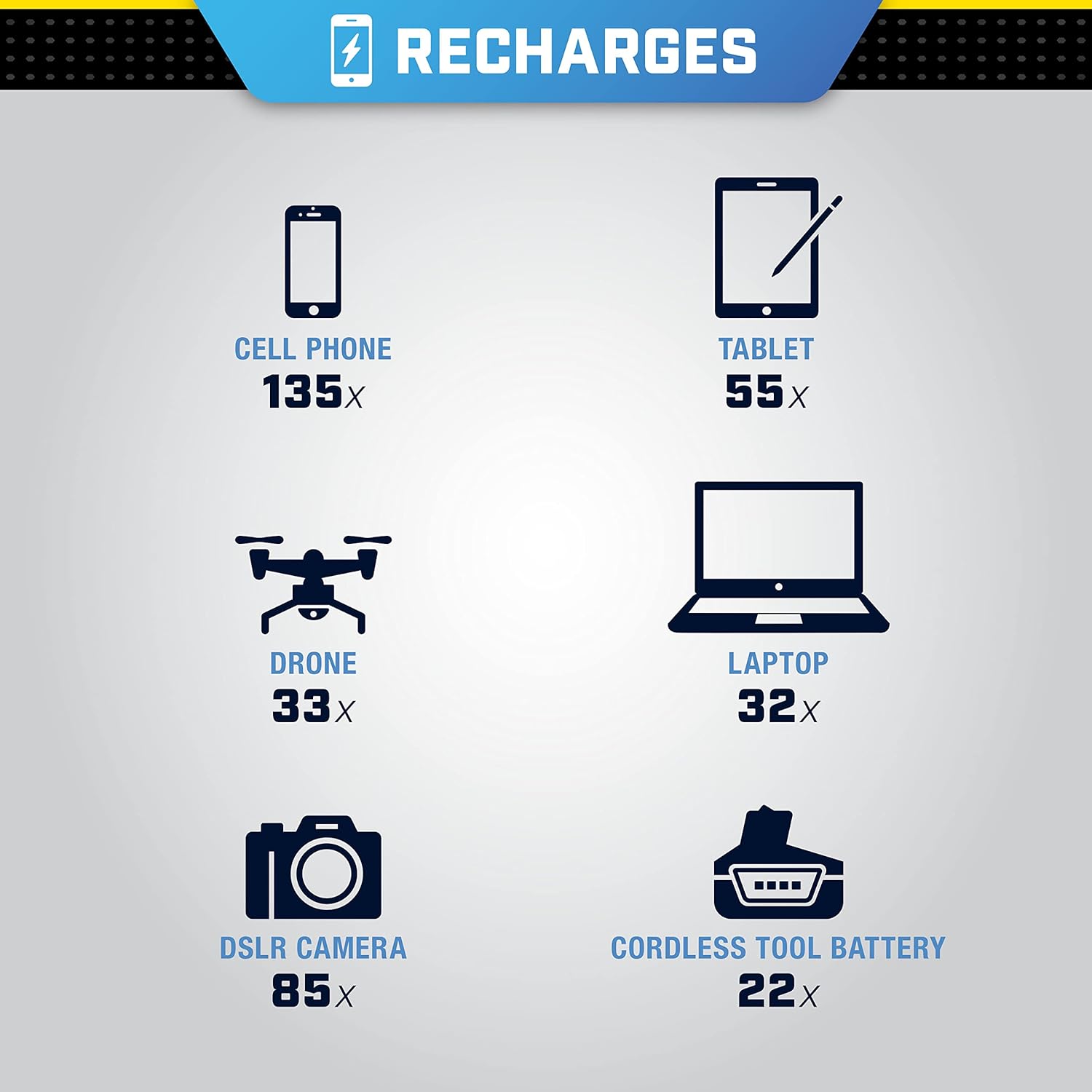

Figura 10: Numero di ricariche fornite per vari dispositivi elettronici personali come cellulari, tablet, laptop e droni.
Figura 11: Tempi di funzionamento stimati per utensili e attrezzature comuni utilizzati nei cantieri, tra cui trapani, motoseghe e luci da lavoro.
Figura 12: Tempi di funzionamento stimati per dispositivi ricreativi quali console di gioco, altoparlanti Bluetooth, griglie a pellet e pompe per materassi ad aria.
Capacità espandibile (concatenabile)
La capacità della stazione di alimentazione può essere aumentata collegando fino a 10 batterie di espansione aggiuntive (vendute separatamente). Questo prolunga notevolmente l'autonomia dei tuoi dispositivi.
Figura 13: Questo grafico illustra come collegare più batterie di espansione a una singola centrale elettrica per aumentare la capacità complessiva e l'autonomia.
Figura 14: Un esempio realeampdi più centrali elettriche collegate tra loro per fornire energia elettrica estesa.
Funzionamento in parallelo
Per raddoppiare la potenza in uscita, due ChampLe centrali elettriche compatibili con ParaLINK o una centrale elettrica e un inverter compatibile possono essere collegate utilizzando il kit parallelo 201108 (venduto separatamente). Questa configurazione aggiunge anche una presa per camper da 120 V 30 A (TT-30R) e una presa di blocco da 120 V 30 A (L5-30R).
Figura 15: Diagramma che illustra come collegare due centrali elettriche o una centrale elettrica e un inverter utilizzando un kit parallelo per raddoppiare la potenza in uscita.
Figura 16: Due centrali elettriche impilate e collegate in parallelo, che forniscono energia accanto a un camper.
Figura 17: Una centrale elettrica collegata in parallelo a un generatore inverter tradizionale, che fornisce energia elettrica in prossimità di un camper.
Manutenzione
Assistenza generale
- Mantenere la centrale elettrica pulita e libera da polvere e detriti. Utilizzare un panno asciutto e morbido per la pulizia.
- Evitare di esporre l'unità a temperature estreme o alla luce solare diretta per periodi prolungati.
- Assicurarsi che tutte le prese d'aria siano libere per consentire un corretto flusso d'aria ed evitare il surriscaldamento.
Accumulo di batterie
Per una durata ottimale della batteria, conservare la stazione di alimentazione in un luogo fresco e asciutto. Se si prevede di non utilizzarla per un periodo prolungato, assicurarsi che la batteria sia carica al 50-80% circa e ricaricarla ogni 3-6 mesi per evitare che si scarichi completamente.
Risoluzione dei problemi
Se riscontri problemi con la tua centrale elettrica, prendi in considerazione i seguenti passaggi generali per la risoluzione dei problemi:
- L'unità non si accende: Assicurarsi che la batteria sia carica. Collegare a una presa CA per verificare la carica.
- Nessun output dalle porte: Verificare che l'uscita specifica (CA/CC/USB) sia abilitata sull'unità. Verificare che il dispositivo collegato funzioni correttamente e che il suo fabbisogno energetico non superi la capacità della centrale elettrica.
- Indicazione di sovraccarico: Se viene visualizzato un avviso di sovraccarico, scollegare alcuni dispositivi per ridurre il carico. L'unità potrebbe spegnersi automaticamente per proteggersi.
- Problemi di ricarica: Assicurarsi che i cavi di ricarica siano collegati saldamente. Se si utilizza l'energia solare, verificare che i pannelli siano posizionati correttamente e ricevano una quantità adeguata di luce solare.
Per problemi persistenti, fare riferimento alla sezione "Garanzia e supporto" per le informazioni di contatto.
Specifiche
- Marca:
- ChampApparecchiature di potenza ionica
- Nome modello:
- Centrale elettrica portatile da 1638 Wh
- Numero modello articolo:
- 100594
- Cosatage (Capacità della batteria):
- 1638 Wattora
- A partire da Wattage:
- 3200 Watt
- Esecuzione di Wattage:
- 1600 Watt
- Watt di picco (0.5 sec):
- 4500 Watt
- Fonte di energia:
- Carica solare o a parete
- Tipo di carburante:
- Ricarica solare o a parete (batteria agli ioni di litio)
- Utilizzi consigliati:
- Camping, residenziale, cantieri, tailgating, camper
- Peso dell'articolo:
- 40.8 libbre
- Voltage:
- 12 Volt (CC), 120 Volt (CA)
- Caratteristica speciale:
- Portatile
- Componenti inclusi:
- Cavo di ricarica CA, cablaggio di ricarica solare CC Easy Connect
- Colore:
- Giallo/Grigio
- Dimensioni del prodotto (L x P x A):
- 13.9 cm L x 10.8 cm P x 12.3 cm A
- Materiale:
- Plastica dura
- Totale prese di corrente:
- 3 (CA) + 4 (USB) + 1 (12 V CC) + 1 (Powerpole)
- Batterie:
- È necessaria 1 batteria agli ioni di litio (inclusa)
- Codice UPC:
- 817198025322
Figura 18: Rappresentazione visiva delle dimensioni della centrale elettrica (13.9 pollici di lunghezza x 10.8 pollici di larghezza x 12.3 pollici di altezza) e del peso (40.8 libbre).
Garanzia e supporto
Champion Power Equipment supporta il tuo acquisto con una Garanzia limitata di 3 anni o 1000 cicliLa presente garanzia copre i difetti di materiali e fabbricazione in condizioni di normale utilizzo. Per termini e condizioni dettagliate, consultare la documentazione ufficiale di garanzia inclusa con il prodotto.
Inoltre, è disponibile supporto tecnico GRATUITO a vita da parte di esperti dedicati. Per assistenza, contattare ChampSupporto ionico attraverso il loro ufficiale websito o le informazioni di contatto fornite nella confezione del prodotto.
Avvertenza sulla Proposta 65: Questo prodotto può contenere sostanze chimiche note allo Stato della California come causa di cancro e difetti alla nascita o altri danni riproduttivi.
