1. Introduzione e oltreview
This manual provides essential information for the safe and efficient operation of your Y&H 4.2KW On/Off-Grid Solar Hybrid Inverter. This device integrates an inverter, solar charger, and battery charger to provide uninterruptible power support. It features a 24VDC input, pure sine wave AC220V output, and a built-in 140A MPPT solar charge controller.
The inverter supports a maximum PV array power of 6200W and a maximum PV open circuit voltage of 500Vdc. The PV array MPPT voltage range is 90-450Vdc. It includes a cold start function (46V) and automatic restart upon AC recovery.
Immagine 1.1: anteriore view of the Y&H 4.2KW On/Off-Grid Solar Hybrid Inverter.
2. Istruzioni di sicurezza
Leggere attentamente tutte le istruzioni e le avvertenze contenute nel presente manuale prima dell'installazione e dell'utilizzo. Il mancato rispetto di queste istruzioni può causare scosse elettriche, incendi o lesioni gravi. Conservare il presente manuale per riferimento futuro.
- Assicurarsi che tutti i cablaggi siano eseguiti da personale qualificato.
- Non smontare l'inverter. All'interno non ci sono parti riparabili dall'utente.
- Installare l'inverter in un'area ben ventilata, lontano da materiali infiammabili.
- Garantire una corretta messa a terra dell'unità.
- Scollegare sempre tutte le fonti di alimentazione (CA, CC e batteria) prima di eseguire qualsiasi operazione di manutenzione o cablaggio.
- Use appropriate circuit breakers between the battery and the inverter.
3. Caratteristiche del prodotto
- Uscita onda sinusoidale pura: Fornisce un'alimentazione stabile e pulita, adatta ai dispositivi elettronici sensibili.
- Regolatore di carica MPPT integrato: Built-in 140A MPPT solar charge controller maximizes solar power harvesting.
- High PV Input Capability: Supports up to 6200W PV array power with a maximum open circuit voltage di 500Vcc.
- RBG Light Indicators: The Y&H logo displays different colors to indicate the working mode: purple for PV mode, red for battery mode, and blue for utility mode.
- Ripristino con un clic: Allows restoring default system settings with a single click to prevent damage from incorrect configurations.

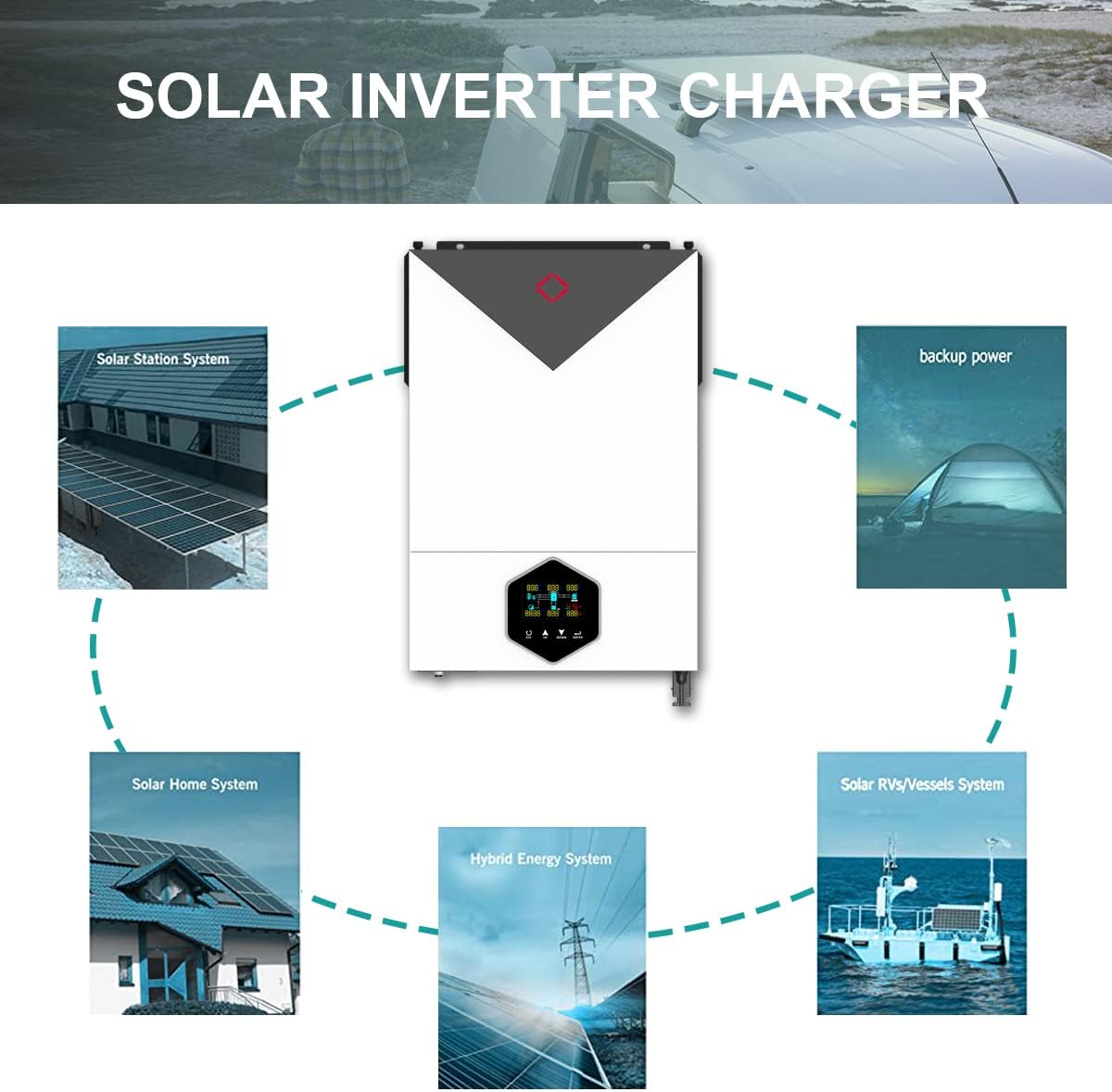

- Diversified Uses: Operates in both on-grid and off-grid modes, suitable for energy storage, reducing electricity bills, and powering various household and office loads.
- Compatibilità della batteria: Compatible with Lead-Acid and Lithium batteries.
Image 3.1: Key features and dimensions of the 4.2KW Solar Inverter, highlighting 140A MPPT, 6200W max PV power, 500VDC max PV open circuit voltage, pure sine wave, 50/60Hz auto, RGB lights, and one-click restoration.
Image 3.2: RGB light indicators on the inverter, showing purple for PV mode, red for battery mode, and blue for utility mode.
4. Configurazione e installazione
4.1 Sistema finitoview
The hybrid power system integrates solar power, a generator or utility grid, and a battery to supply power to home appliances. The inverter manages the power flow between these sources.
Image 4.1: Diagram illustrating the hybrid power system, showing connections from solar panels, generator/utility, and battery to the inverter, which then powers home appliances.
4.2 Collegamento della batteria
The inverter is compatible with AGM, GEL, Flooded Lead-Acid, and Lithium batteries. For Lithium batteries, settings may need to be configured via the "User-Defined" option. Always use a circuit breaker between the battery and the inverter.
Image 4.2: Inverter compatibility with various battery types (AGM, GEL, Flooded, Lithium, User-defined) and recommended battery cable size table.
Dimensioni consigliate del cavo della batteria:
| Modello | Dimensioni del filo | Cavo (mm²) | Valore di coppia (massimo) |
|---|---|---|---|
| 3.6 kW/4.2 kW/6.2 kW | 1 x 2 AWG | 25 | 2 Nm |
4.3 AC Output Considerations
This inverter provides a single-phase 230V AC output. It does not provide 110V AC output directly. For 110V/120V US home appliances, a step-down converter (not included) is required to convert the 220V/240V AC power to 110V/120V AC power.
5. Istruzioni per l'uso
5.1 modalità di ricarica
L'inverter supporta quattro modalità di ricarica:
- Utilità prima di tutto: Dà priorità all'alimentazione di rete per la ricarica.
- Solar First: Dà priorità all'energia solare per la ricarica.
- Solare e servizi di pubblica utilità: Utilizza sia l'energia solare che quella di rete per la ricarica.
- Batteria e solare: Charges from both battery and solar sources.
5.2 modalità di uscita
The inverter offers three output priority modes:
- Priorità PV: L'energia solare è la fonte primaria per i carichi.
- Priorità di utilità: L'energia elettrica di rete è la fonte primaria per i carichi.
- Priorità SBU (Solare-Batterie-Utilità): Per prima cosa si utilizza l'energia solare, poi quella delle batterie e infine quella della rete elettrica come riserva.
Image 5.1: Visual representation of the four charging modes (Solar Charging, Utility Charge, Solar Priority, Solar+Utility Charging) and three output priority modes (PV Priority, Utility Priority, SBU Priority).
5.3 WIFI Communication (Optional)
An optional WIFI module allows monitoring the inverter's working status and adjusting parameters remotely via a mobile phone application. The WIFI module is not included in the standard package.
Image 5.2: Illustration of the optional WIFI communication function, showing remote monitoring and parameter changes via a mobile app. Note: WIFI module is not included.
For more details on the WIFI module and its setup, please refer to the specific instructions provided with the module or visit the manufacturer's websito: Y&H Store
6. Manutenzione
Una manutenzione regolare garantisce la longevità e le prestazioni ottimali del vostro inverter. Scollegate sempre tutte le fonti di alimentazione prima di eseguire qualsiasi intervento di manutenzione.
- Pulizia: Keep the inverter's ventilation openings clear of dust and debris to ensure proper airflow. Use a dry cloth to clean the exterior.
- Connessioni: Controllare periodicamente tutti i collegamenti elettrici per verificarne la tenuta e l'assenza di segni di corrosione.
- Ambiente: Assicurarsi che l'ambiente di installazione rimanga entro gli intervalli di temperatura e umidità di esercizio specificati.
7. Risoluzione Dei Problemi
Questa sezione affronta i problemi più comuni e le loro possibili soluzioni.
- Errore di impostazione: If a setting error occurs, use the one-click restore function to revert to default settings. This can prevent potential machine damage.
- Specific Setting Behavior: Note that if item 37 is set to "hyd" (hybrid mode), item 01 will revert to SUB (Solar-Utility-Battery) mode instead of SBU (Solar-Battery-Utility) mode. This is expected behavior for this specific configuration.
Image 7.1: Display showing setting 37 configured for "Hybrid" operation, where the inverter operates in hybrid mode, prioritizing solar energy for loads and charging, with excess energy feeding to the grid.
8. Specifiche
Below are the detailed technical specifications for the Y&H 4.2KW On/Off-Grid Solar Hybrid Inverter (Model: MPS-VIII-4.2KW-24V-M140A).
Image 8.1: Product Data Sheet providing comprehensive specifications for the MPS-VIII 3.6KW, 4.2KW, and 6.2KW models.
| Specificazione | Valore |
|---|---|
| Marca | Y&H |
| Numero di modello | MPS-VIII-4.2KW-24V-M140A |
| Potenza di uscita nominale | 4200W |
| Max. Potenza del campo fotovoltaico | 6200W |
| Massimo Circuito aperto fotovoltaico voltage | 500 Vcc |
| MPPT array fotovoltaico voltage Gamma | 90~450 Vcc |
| Max. Corrente di carica | 140A |
| Ingresso volumetage | 24 Volt CC |
| Volume di uscitatage | 220V/230V/240VAC (Single-phase) |
| Forma d'onda | Onda sinusoidale pura |
| Temperatura di esercizio | -10°C a 50°C |
| Umidità | 5%~95% (Relative Humidity, Non-condensing) |
| Porta di comunicazione | RS232/WIFI (Optional) |
9. Garanzia e supporto
The Y&H 4.2KW On/Off-Grid Solar Hybrid Inverter comes with a Garanzia di 12 mesi dalla data di acquisto. Questa garanzia copre difetti di materiali e lavorazione in condizioni di normale utilizzo.
For technical support, warranty claims, or further inquiries, please contact Y&H customer service through the retailer where the product was purchased or visit the official Y&H brand store online: Negozio Y&H su Amazon.
